寄存器堆实验

- - 实验原理
  - 实验内容
  - 模块功能说明
  - 模块逻辑引脚图
  - 寄存器堆模块代码
  - REG模块测试用例
  - REG-ALU测试用例
  - 实验结果记录
  - - 寄存器堆实验结果及分析
    - ALU_REG运算器模块实验结果及分析
  - 探索与思考

实验原理

32×32位的寄存器堆模块示意图如图所示，含有32个寄存器，每个寄存器32位。该寄存器堆具有A和B两个读端口，分别由 5 位的寄存器编号 R_Addr_A 和 R_Addr_B 来寻址 2 个寄存器，读出的数据则由 R_Data_A（32 位）和R_Data_B（32 位）输出。读访问时，没有使能或者时钟信号控制，只要给出寄存器地址，就可读出寄存器中的数据。
该寄存器堆只有一个写端口，端口地址为5位的W_Addr，写操作的控制信号是 Write_Reg，写入的数据为32位的W_Data。
寄存器堆功能表如表所示。W_Addr、W_Data和 Write_Reg必须在时钟clk上升沿来临时，已经有效。此外，该寄存器堆具有清零功能，清零信号为 CPU 的 Reset 信号。

在这里插入图片描述

寄存器堆模块示意图

在这里插入图片描述

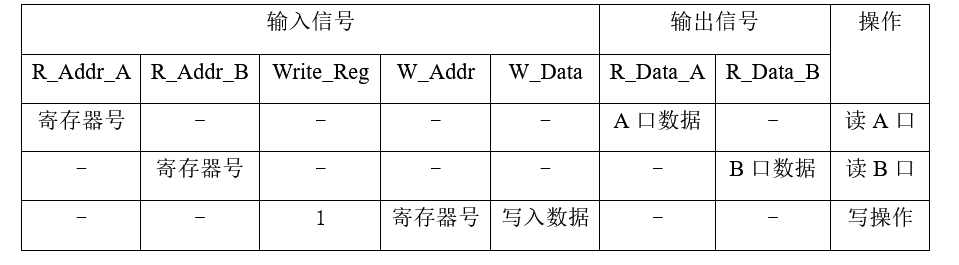

寄存器堆功能表

实验内容

设计一个寄存器堆模块，并仿真验证；
修改ALU模块中的ALU_OP为3位，完成前8种功能；
调用ALU模块和寄存器堆模块设计一个图2所示的ALU_REG模块，完成 Ri θ Rj → Rk 的操作，即2 个寄存器数据做某种运算，结果送回第3 个寄存器中；其中运算功能θ则由ALU 模块中的ALU_OP 信号指定。设计仿真测试用例，仿真验证。

ALU-REG模块示意图 ALU功能表

ALU_OP[2:0]	ALU功能	操作说明
000	and	逻辑与运算
001	or	逻辑或运算
010	xor	逻辑异或运算
011	nor	逻辑或非运算
100	add	算术加运算
101	sub	算术减运算
110	slt	若A<B，则输出1;否则输出0
111	sll	B逻辑左移A所指定的位数

模块功能说明

本实验共3个模块
模块调用关系说明：ALU-REG模块中调用了ALU模块和REG模块

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
module REGS_ALU(
clk,rst,Write_Reg,//控制信号
R_Addr_A,R_Addr_B,W_Addr,//读写地址
R_Data_A,R_Data_B,//数据数据
OP,ZF,OF,ALU_F//ALU运算
);//ALU-REG模块
input clk, rst;//写入时钟信号, 清零信号
input [4:0]R_Addr_A;//A读端口寄存器地址
input [4:0]R_Addr_B;//B读端口寄存器地址
input [4:0]W_Addr;//写寄存器地址
input Write_Reg; //写控制信号
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
input [2:0] OP;//运算符编码
output ZF;//零标志
output OF;//溢出标志(只对有符号数运算有意义)

output [31:0]ALU_F;//ALU运算结果
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
//寄存器堆模块
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
module ALU(ALU_OP,A,B,F,ZF,OF);//ALU模块
input
[2:0] ALU_OP; //运算功能的控制线
input
[31:0] A;
//运算数
input
[31:0]B;
//运算数
output [31:0] F;	//运算结果
output
ZF;
//零标志位
output
OF;
//溢出标志位

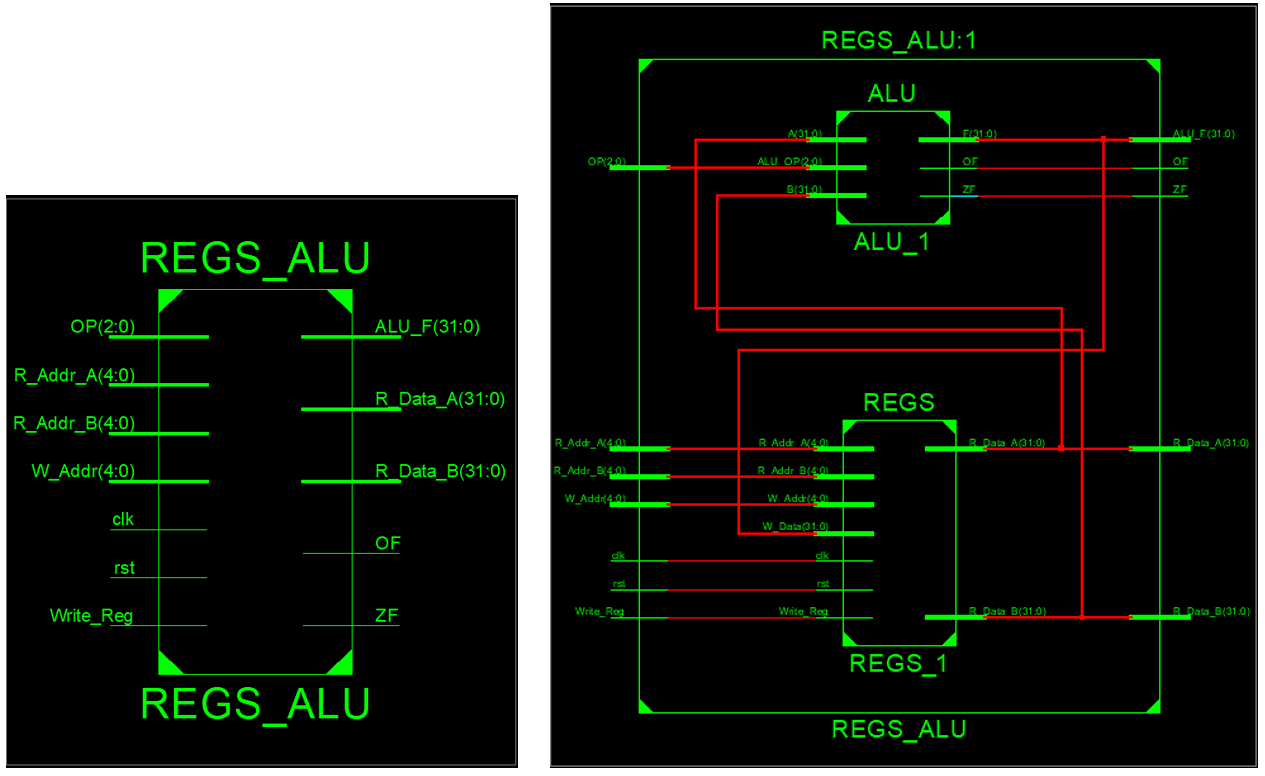

模块逻辑引脚图

在这里插入图片描述

寄存器堆模块代码

复制代码

module REGS_ALU(
clk,rst,Write_Reg,//控制信号
R_Addr_A,R_Addr_B,W_Addr,//读写地址
R_Data_A,R_Data_B,//数据IO
OP,ZF,OF,ALU_F//ALU运算
);
input clk, rst;//写入时钟信号, 清零信号
input [4:0]R_Addr_A;//A读端口寄存器地址
input [4:0]R_Addr_B;//B读端口寄存器地址
input [4:0]W_Addr;//写寄存器地址
input Write_Reg;//读写控制信号
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
input [2:0] OP;//运算符编码
output ZF;//零标志
output OF;//溢出标志(只对有符号数运算有意义)

output [31:0]ALU_F;//运算结果F
REGS REGS_1(R_Data_A,R_Data_B,ALU_F,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
ALU ALU_1(OP,R_Data_A,R_Data_B,ALU_F,ZF,OF);
//assign W_Data = ALU_F;
endmodule
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
integer i;
reg [31:0] REG_Files[0:31];
initial REG_Files[0]<=32'hF0F0F0F0;
initial REG_Files[1]<=32'h00000004;
initial
for(i=2;i<32;i=i+1) REG_Files[i]<=0;
always@(posedge clk or posedge rst)
begin
if(rst)
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
else
if(Write_Reg) REG_Files[W_Addr]<=W_Data;
end
assign R_Data_A=REG_Files[R_Addr_A];
assign R_Data_B=REG_Files[R_Addr_B];
endmodule
module ALU(ALU_OP,A,B,F,ZF,OF);
input
[2:0] ALU_OP;
input
[31:0] A;
input
[31:0]B;
output [31:0] F;
output
ZF;
output
OF;
reg [31:0] F;
reg
C,ZF,OF;
always@(*)
begin
C=0;
OF=0;
case(ALU_OP)
3'b000:begin F=A&B; end
3'b001:begin F=A|B; end
3'b010:begin F=A^B; end
3'b011:begin F=~(A|B); end
3'b100:begin {C,F}=A+B;OF = A[31]^B[31]^F[31]^C; end
3'b101:begin {C,F}=A-B;OF = A[31]^B[31]^F[31]^C; end
3'b110:begin F=A<B; end
3'b111:begin F=B<<A; end
endcase
ZF = F==0;
end
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
module REGS_ALU(
clk,rst,Write_Reg,//控制信号
R_Addr_A,R_Addr_B,W_Addr,//读写地址
R_Data_A,R_Data_B,//数据IO
OP,ZF,OF,ALU_F//ALU运算
);
input clk, rst;//写入时钟信号, 清零信号
input [4:0]R_Addr_A;//A读端口寄存器地址
input [4:0]R_Addr_B;//B读端口寄存器地址
input [4:0]W_Addr;//写寄存器地址
input Write_Reg;//读写控制信号
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
input [2:0] OP;//运算符编码
output ZF;//零标志
output OF;//溢出标志(只对有符号数运算有意义)

output [31:0]ALU_F;//运算结果F
REGS REGS_1(R_Data_A,R_Data_B,ALU_F,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
ALU ALU_1(OP,R_Data_A,R_Data_B,ALU_F,ZF,OF);
//assign W_Data = ALU_F;
endmodule
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
integer i;
reg [31:0] REG_Files[0:31];
initial REG_Files[0]<=32'hF0F0F0F0;
initial REG_Files[1]<=32'h00000004;
initial
for(i=2;i<32;i=i+1) REG_Files[i]<=0;
always@(posedge clk or posedge rst)
begin
if(rst)
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
else
if(Write_Reg) REG_Files[W_Addr]<=W_Data;
end
assign R_Data_A=REG_Files[R_Addr_A];
assign R_Data_B=REG_Files[R_Addr_B];
endmodule
module ALU(ALU_OP,A,B,F,ZF,OF);
input
[2:0] ALU_OP;
input
[31:0] A;
input
[31:0]B;
output [31:0] F;
output
ZF;
output
OF;
reg [31:0] F;
reg
C,ZF,OF;
always@(*)
begin
C=0;
OF=0;
case(ALU_OP)
3'b000:begin F=A&B; end
3'b001:begin F=A|B; end
3'b010:begin F=A^B; end
3'b011:begin F=~(A|B); end
3'b100:begin {C,F}=A+B;OF = A[31]^B[31]^F[31]^C; end
3'b101:begin {C,F}=A-B;OF = A[31]^B[31]^F[31]^C; end
3'b110:begin F=A<B; end
3'b111:begin F=B<<A; end
endcase
ZF = F==0;
end
endmodule

REG模块测试用例

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
initial begin
// Initialize Inputs
W_Data = 0;
R_Addr_A = 10101;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
rst = 0;
clk = 0;
#100
W_Data = 32'hAAAAAAAA;
R_Addr_A = 0;
R_Addr_B = 0;
W_Addr = 10101;
Write_Reg = 1;
#100
W_Data = 0;
R_Addr_A = 10101;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
rst = 0;
clk = 0;
#100
W_Data = 32'hFFFFFFFF;
R_Addr_A = 0;
R_Addr_B = 0;
W_Addr = 10101;
Write_Reg = 1;
clk = 1;
#100
W_Data = 0;
R_Addr_A = 10101;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
clk = 0;
#100
rst = 1;
W_Data = 0;
R_Addr_A = 10101;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
#100
rst = 0;
W_Data = 0;
R_Addr_A = 01010;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
#100
W_Data = 32'hAABBCCDD;
R_Addr_A = 0;
R_Addr_B = 0;
W_Addr = 01010;
Write_Reg = 1;
clk = 1;
#100
W_Data = 0;
R_Addr_A = 01010;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
#100;
W_Data = 0;
R_Addr_A = 0;
R_Addr_B = 0;
W_Addr = 0;
Write_Reg = 0;
#100;
end
endmodule

REG-ALU测试用例

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
always #33 clk=~clk;
initial begin
clk = 0;
rst = 0;
Write_Reg = 0;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd10;
OP = 3'b000;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd10;
OP = 3'b000;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd11;
OP = 3'b001;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd12;
OP = 3'b010;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd13;
OP = 3'b011;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd14;
OP = 3'b100;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd15;
OP = 3'b101;
#100
Write_Reg = 1;
R_Addr_A = 32'd0;
R_Addr_B = 32'd1;
W_Addr = 32'd16;
OP = 3'b110;
#100
Write_Reg = 1;
R_Addr_A = 32'd1;
R_Addr_B = 32'd2;
W_Addr = 32'd17;
OP = 3'b111;
#100
rst=1;
#100;
end
endmodule

实验结果记录

寄存器堆实验结果及分析

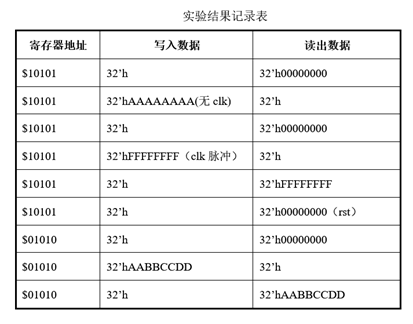

1.实验结果记录表
在这里插入图片描述

ALU_REG运算器模块实验结果及分析

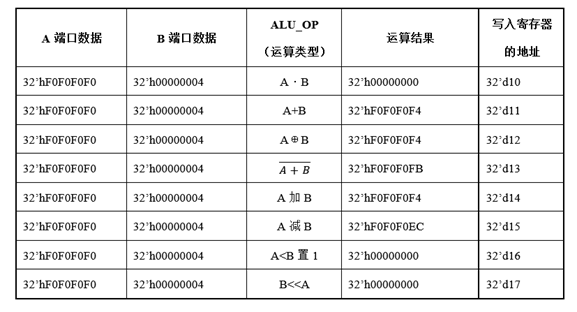

1.实验结果记录表
在这里插入图片描述

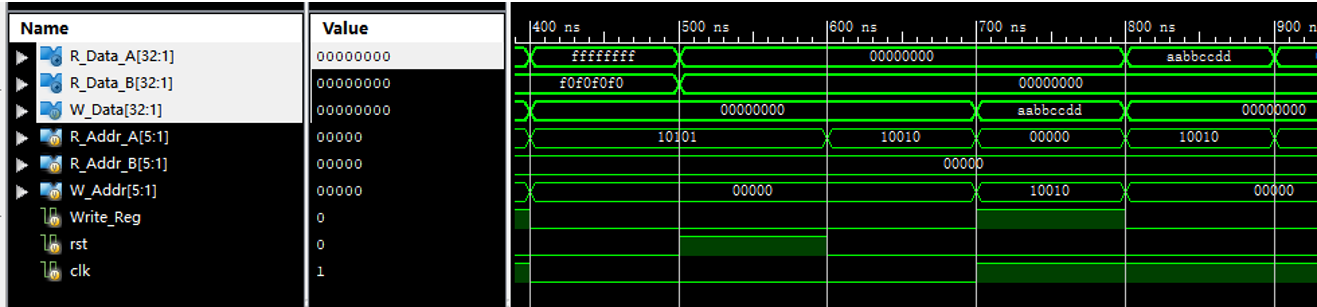

2.仿真波形图

探索与思考

与本实验设计的寄存器堆相比，MIPS 计算机的通用寄存器堆结构类似：有 32×32位的寄存器组，具有 2 个读端口和 1 个写端口，读操作不需要时钟信号，写操作在时钟边沿触发；不同之处在于，MIPS 的寄存器堆中， $0 地址的寄存器（即 R 0 ，汇编符号$ zero）中始终存储常数 0，对 R0 的读操作，直接返回常数 0；且不允许对 R0执行写操作。修改本实验所实现的基本寄存器堆模块，实现 MIPS 计算机的通用寄存器堆，以供后续 MIPS CPU 的设计使用。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
module REGS(R_Data_A,R_Data_B,W_Data,R_Addr_A,R_Addr_B,W_Addr,Write_Reg,rst,clk);
input clk;//写入时钟信号
input rst;//清零信号
input Write_Reg;//写控制信号
input [4:0]R_Addr_A;//A端口读寄存器地址
input [4:0]R_Addr_B;//B端口读寄存器地址
input [4:0]W_Addr;//写寄存器地址
input [31:0]W_Data;//写入数据
output [31:0]R_Data_A;//A端口读出数据
output [31:0]R_Data_B;//B端口读出数据
integer i;
reg [31:0] REG_Files[0:31];
initial
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
always@(posedge clk or posedge rst)
begin
if(rst)
for(i=0;i<32;i=i+1) REG_Files[i]<=0;
else
if(Write_Reg&&W_Addr!=32'd0) REG_Files[W_Addr]<=W_Data;
end
assign R_Data_A=REG_Files[R_Addr_A];
assign R_Data_B=REG_Files[R_Addr_B];
endmodule
