寄存器的功能：

暂时存放计算机的数据或者指令。

基本构成：

D触发器

寄存器分类

1、由多个(边沿触发)D触发器组成的触发型集成寄存器。

2、由带使能端(电位控制式)D触发器构成的锁存型集成寄存器。

6D寄存器和8D寄存器在本质上和4D寄存器没有差别，只是使用了更多的寄存器集成成为集成寄存器。

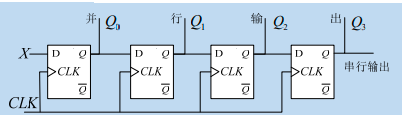

移位寄存器

所谓“移位”，就是将寄存器所存各位数据，在每个移 位脉冲的作用下，向左或向右移动一位。

移位寄存器按功能分类

1、按移位方向：有左移位寄存器、 右移位寄存器和双向 移位寄存器

2、按输入方式：可分串行输入、并行输入

3、按输出方式：可分串行输出、并行输出

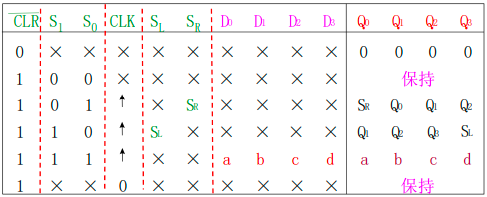

四位双向位移寄存器74194

（S1左移,S2右移)

移位寄存器的具体应用

1、环形计数器

2、扭环形计数器

3、一般位移型计数器

当选择右移位寄存器的时候

4、偶、奇数分频器（计数器）

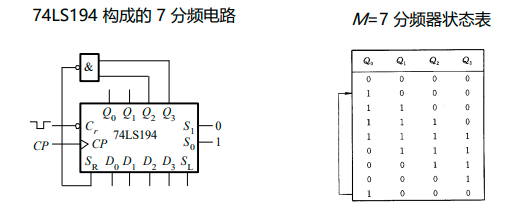

扭环计数器输出波形的频率比时钟频率降低了2n倍，所以 它可以用作偶数分频器。如果将反馈输入方程改为 ，则可以构成奇数分频器，其模值为 M=2n-1。 下图是用 74LS194 构成的 7 分频电路。

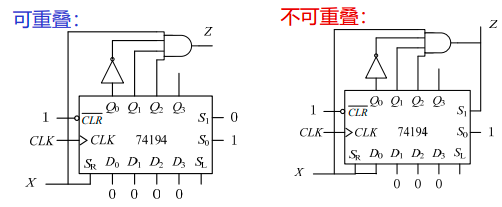

5、序列码检测电路

（1）可重叠序列检测

（2）不可重叠序列检测

6、信号发生器

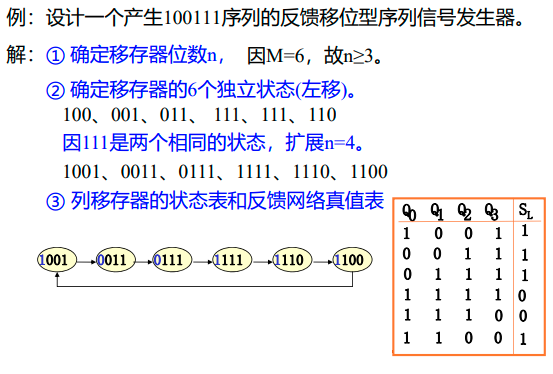

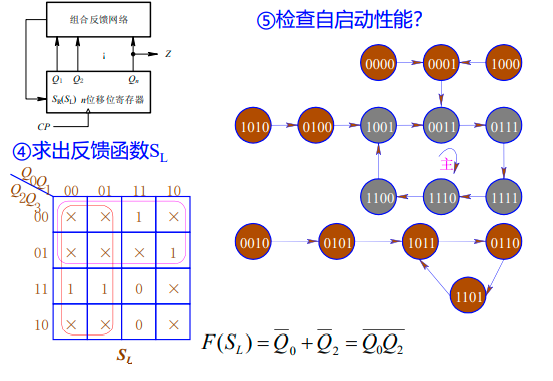

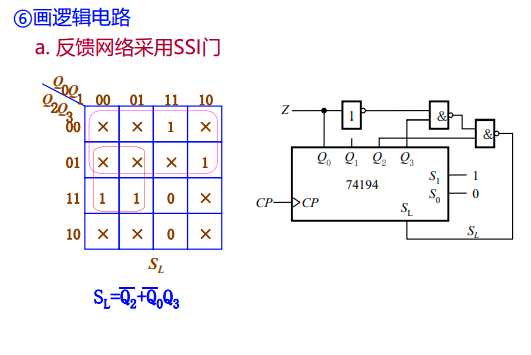

（1）反馈移位型序列信号发生器

（2）计数型序列码发生器

（*）序列码发生器两种方法比较
