瞬态动力学分析又称时间历程分析，主要用于确定结构随时间按任意规律变化的载荷时的响应，相比谐响应分析只能是正弦变化规律，而瞬态动力学分析载荷的规律变化是任意的。

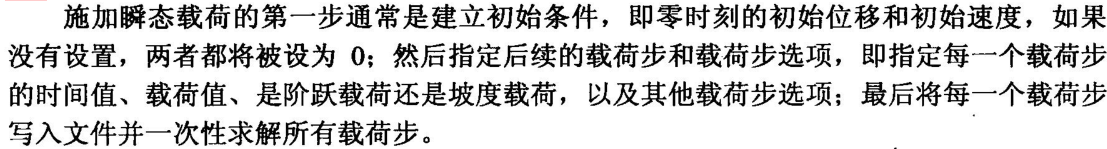

瞬态动力学分析需要指定载荷步和载荷步选项，时间值，载荷值，阶跃载荷还是坡道载荷。每一个载荷步都应包括：施加约束、施加载荷，设定载荷步选项（时间值，载荷步值）、写载荷步文件四个步骤。
所有载荷步施加完之后需要通过：solve-from ls file来进行求解，这与之前求解的方法是完全不一样的。
模型由面挤兑成体，必须要设置两种单元类型，平面用一种，体用一种，这里面用的是plane182，体用的是solid185。在创建平面有限元模型的时候将平面的属性分配给他，要创建实体有限元模型的时候，要将实体的单元属性分配给他。意思就是，两种属性在创建不同的有限元的时候是有不同的分配的。
瞬态动力学分析必须有：弹性模量、泊松比、材料密度。

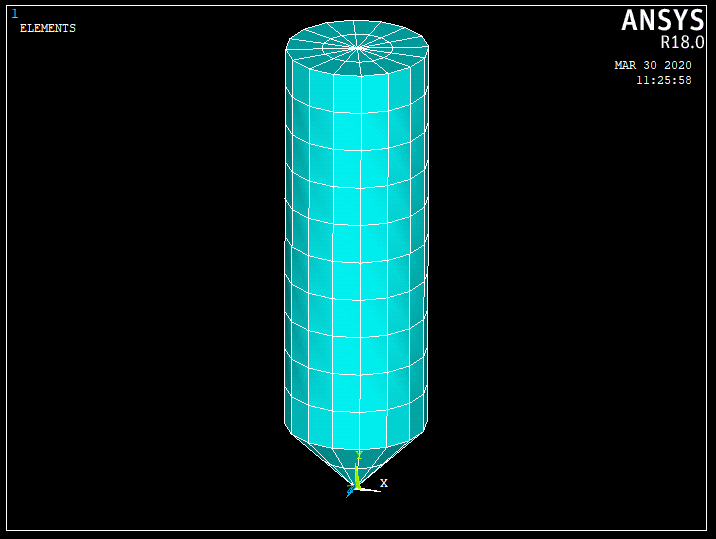

网格划分采用的是四边形映射网格划分。
对于从动件平面上的所有节点应该施加径向约束和切向约束。其方法是：先旋转全球直角坐标系使得z轴方向与从动件方向相同，然后创建局部坐标系（类型时柱状坐标系），先选择面，然后选择面上的节点（这两个步骤是紧密联系的，attach to就能将面上的所有节点给选择），选择好节点之后，还需要将所选择的节点的节点坐标系旋转到当前激活坐标系，这样才能正确的施加径向和切向约束。约束施加完之后，别忘了重新将整个模型选择。
10.
分析类型就是瞬态动力学分析。
在进行载荷步设置之前，要确定数据库和结果文件所包含的内容，这是必须的。位于载荷步设置输出设置。
10.在设置载荷步的时候，时间值，载荷步步长，自动载荷步、载荷步类型，都是要设置好的。另外每一载荷步的力的载荷和约束可能不相同，所以每一步都要适当考虑。
每设置好一整个载荷步，就要将载荷步写入文件，并命名。
载荷步求解有其专门的求解方式。

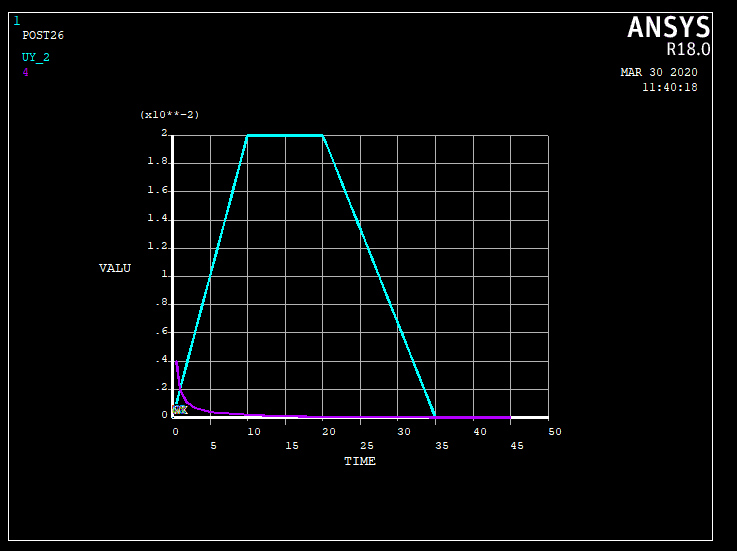

在时间历程后处理器中，首先定义变量，时间变量是系统默认的，自己需要定义位移变量。从动件上下运动，因此可以将y方向的位移定义为变量。

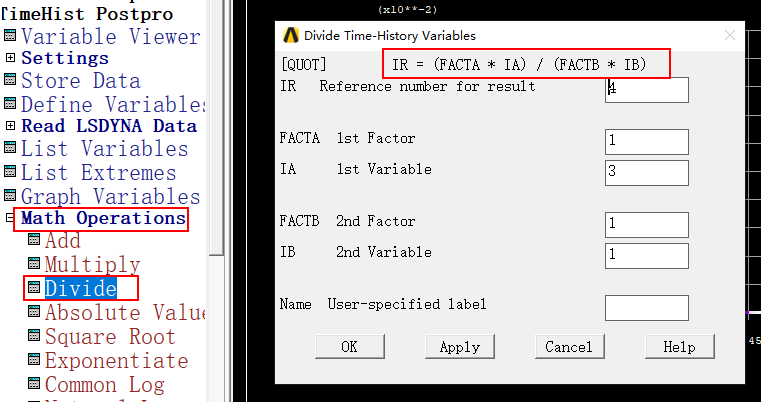

为了查看速度与加速度的变化曲线，需要对定义的变量做数学微分操作，位移对时间的微分就是速度，速度对时间的微分就是加速度，即：1-时间t；2-位移y；3-速度v；4-加速度a，注意命名以及微分操作的分子和分母是哪个量。
需要提醒一点，命令流有时候不能为某项赋值，这个时候必须使用GUI方式手动赋值，比如说载荷步设置那里。
