simulink模块库中提供了丰富的信号源模块组。本人接触和使用simulink的时间也比较长了，将模块逐一介绍，算是做个总结吧

Clock模块

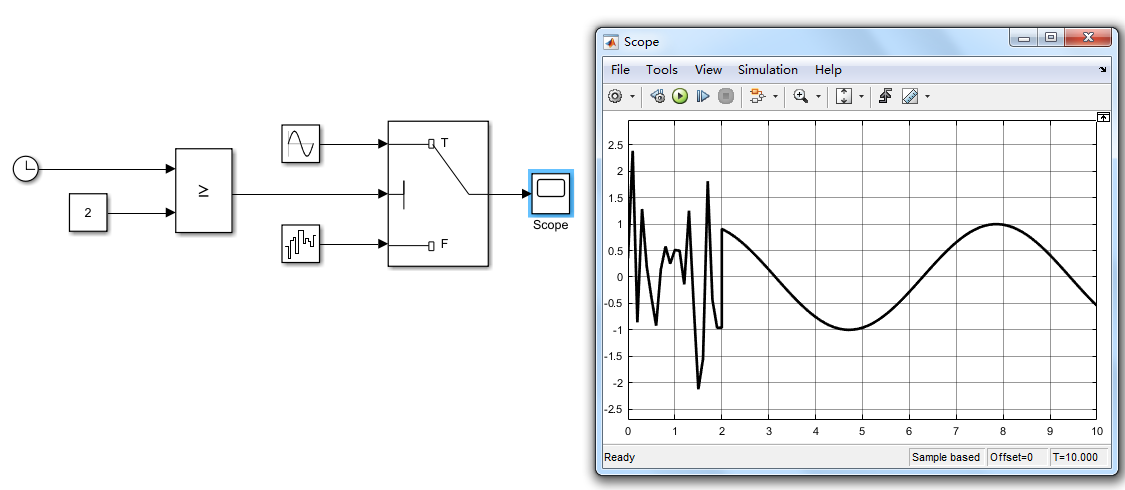

通过时钟模块，输出的时间作为判断呢，如下图，前2s之前为高斯白噪声，后2s为正弦曲线，共计10s。

Digital Clock模块

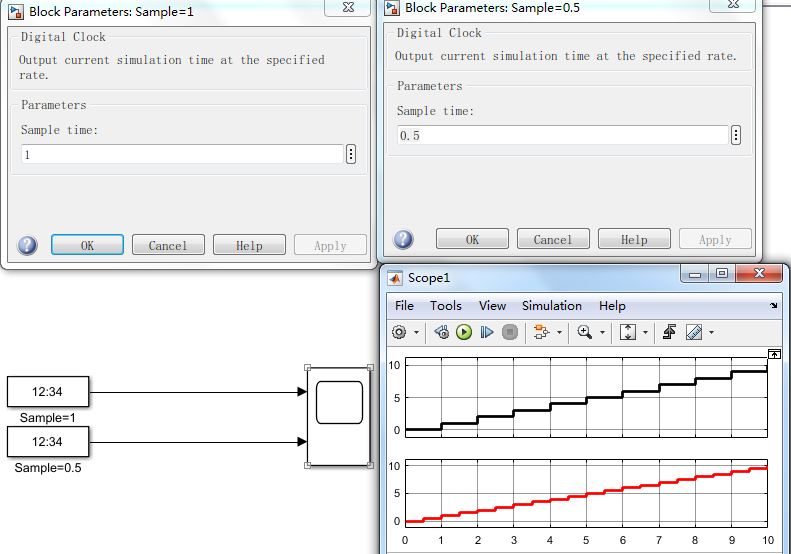

数字时钟模块主要用于离散系统的计时，sample time表示采用时间，如下图：分别是1s和0.5s的采样时间

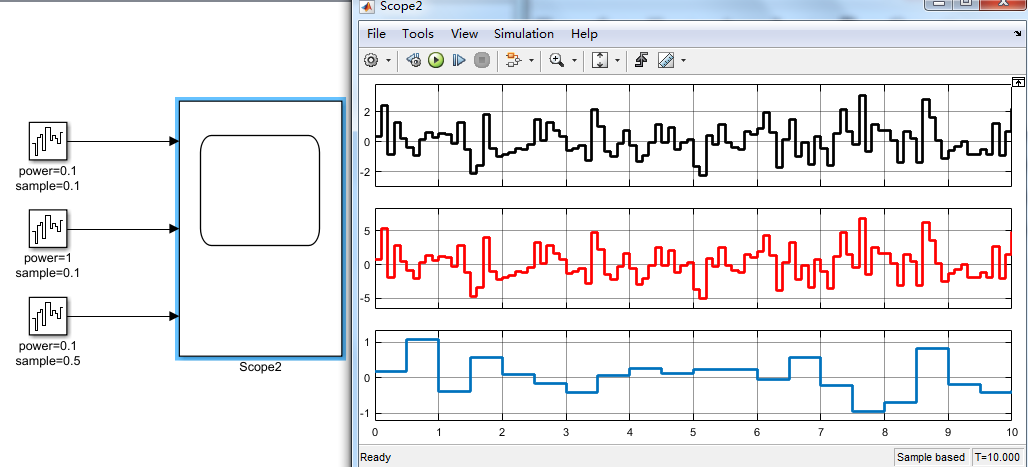

Band-Limited White Noise模块

其属性窗口可以设置：
Noise Power：白噪声PSD的幅度
Sample Time：采样时间
Seed：随机数信号发生器的初始种子

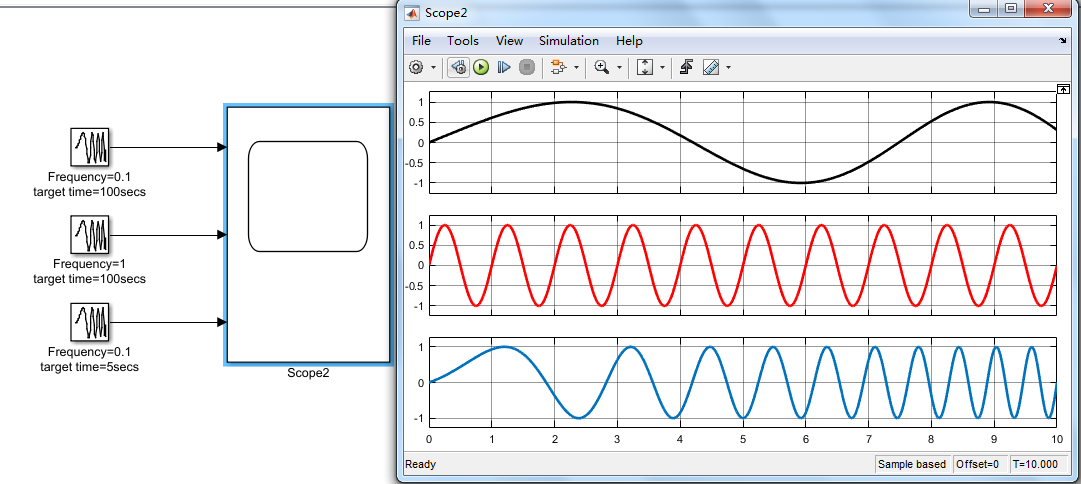

Chirp Signal模块

Chirp Signal模块产生频率随时间线性增加的正弦信号，及调频信号。该模块可用于非线性系统的谱分析（频谱分析是一种将复杂信号分解为较简单信号的技术。许多物理信号均可以表示为许多不同频率简单信号的和。找出一个信号在不同频率下的信息（如振幅、功率、强度或相位等）的做法即为频谱分析）
Initial Frequency：表示信号的初始化频率
Target time：表示频率变化的最大时间
Frequency at target time：表示对应目标时间的信号频率

Sine Wave模块

产生如下形式的波形：

Amplitude：正弦信号的振幅
Bias：表示正弦离0均值线的偏移量
Frequency：目标信号频率
Phase：信号的初始相位
sample time：采样时间
Inter vector parameters as 1-D:选择，按照一行向量输出，不选择，按照列向量存储。

Pulse Generator模块

该模块产生等间隔的脉冲波形，宽度就是脉冲持续高电平期间的数字采样周期数，脉冲周期等于脉冲持续高电平、低电平的数字采样周期之和，相位延迟则是起始脉冲所对应的数字采样周期数

Random Number模块

该模块产生服从正太分布的随机信号。如果获得均匀分布的随机信号，采用Uniform Random Number模块

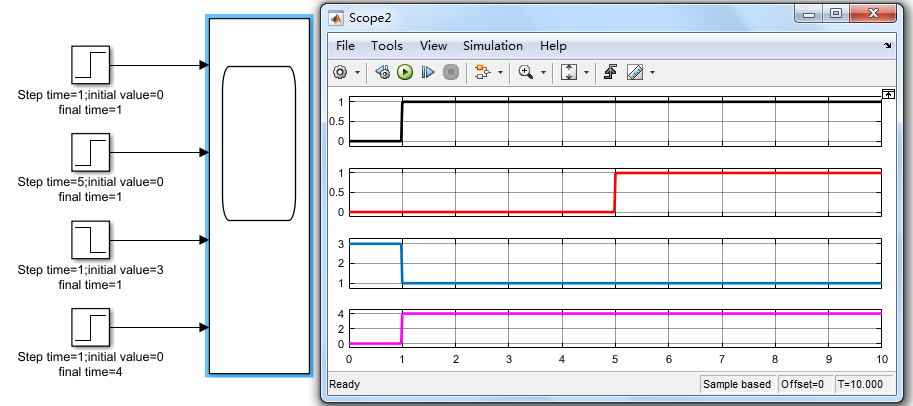

Step模块

该模块产生阶跃信号，Step常用于控制系统仿真中，用于测试系统稳定性
