概述

simulink子系统的端口显示位置分布调整与修改

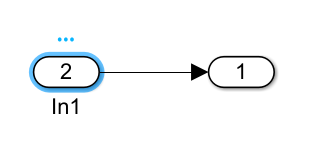

子系统中的出入端口通常有信号输入输出端口,如图:
在这里插入图片描述

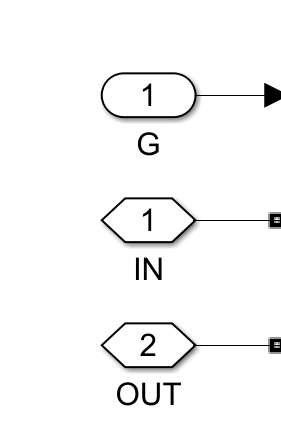

以及电气传输端口,如图:
在这里插入图片描述
第一种信号输入输出端口通常在子系统外部显示为:输入端口在模块的左侧位置,输出端口在模块的右侧位置。
第二种电气传输端口如果没有设置,一律在子系统模块的左侧分布,如图:
在这里插入图片描述
在这里插入图片描述

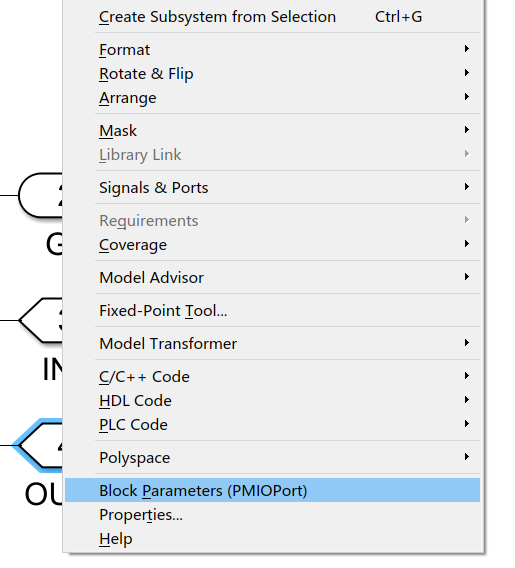

要想把电气端口分布设置在子系统模块的右侧,具体操作如下:双击进入子系统内-在需要修改位置的电气引出端口右击如图:
在这里插入图片描述

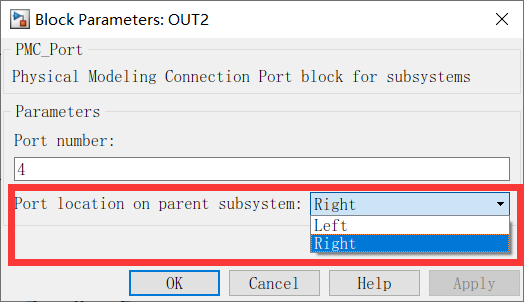

选择Block Parameters(PMIOPort),可弹出如下窗口:
在这里插入图片描述
红框部分可修改此端口在子系统模块中的位置,可设置在子系统矩形模块的左侧和右侧两个选项,修改后如图:
在这里插入图片描述
IN和OUT的电气端口就变成了右侧
