[Matlab]Simulink中data(from Workspace)的设置

Simulink 是对时间序列的仿真，所以每一个数据 simin/simout 都应当有时间time信息，且在 simin/simout 中，时间 time 和内容 data 都应当以列向量的形式并联起来。第一列必须是 time 。

共有三种向Simulink导入数据的方法

t = [];% 列向量
data = [];
u = [t,data];% 多维矩阵同理，列向量并联

data.time = [];% 需要一个时间域
data.signals.values = [];% 变量
data.signals.dimension = size(data.signals.values);% 变量维度的限定

% timeseries是Matlab内嵌的一种数据结构
SimIn = timeseries;% 声明一个时间序列
SimIn.time = [];
SimIn.data = [];

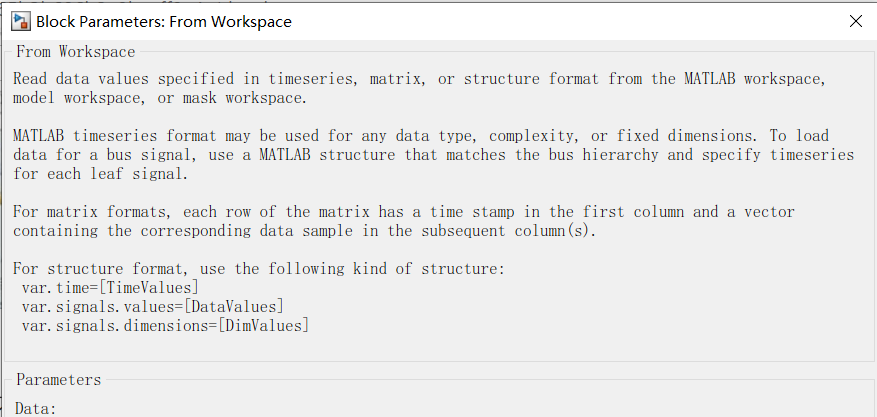

如下图，在 Parameter 以上就是对 simin/simout 格式的限定
在这里插入图片描述
