Matlab simulink Mux 多路复用

MUX模块将输入信号组合成一个单一的矢量输出。输入可以是一个标量或矢量信号。所有的输入 必须是 相同的数据类型和数值类型。矢量输出信号的元素，从上到下，或左右，从它们的顺序，输入端口信号。各种块方向的端口顺序的描述，请参阅如何How to Rotate a Block 。为了避免加入杂乱模型，当您复制从Simulink库模型， Simulink中隐藏了 Mux块的名称。 有关创建和分解载体的信息，请参阅Mux Signals.

注意Mux块在其输入信号 允许你连接不同的数据， 数字类型， 矩阵信号。在这种情况下，的Mux模块就像一个Bus Creator模块和输出总线信号，而不是一个向量。 MathWorks公司不鼓励使用Mux块创建总线信号，并在未来的版本可能不支持这种做法。更多信息，请参阅避免See Avoiding Mux/Bus Mixtures.

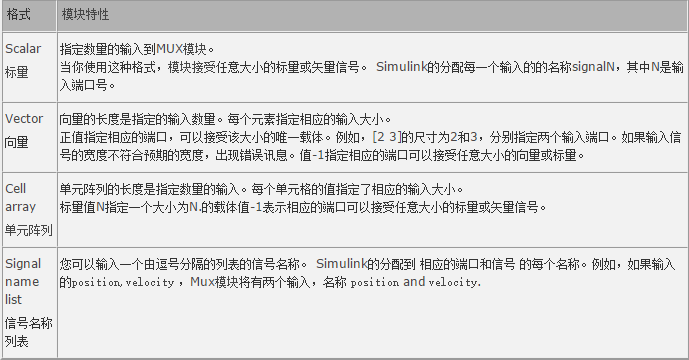

使用Number of inputs参数来指定输入信号的名称和大小，以及输入数量。你可以使用下列格式之一：

MathWorks公司鼓励使用Vector Concatenate 模块，而不是Mux模块结合的矢量。主要的例外是创建一个函数调用的向量，这需要一个Mux模块。在未来的版本中，MUX块可能 没有独特的能力，并可能被废弃。
创建一个复合信号组成的信号，在保留其身份，可以有不同的数据类型，使用Bus Creator 块，而不是一个Mux模块。虽然你可以使用一个Mux模块创建一个复合信号，MathWorks公司不鼓励这种做法。更多信息，请参阅避免Avoiding Mux/Bus Mixtures 。.

数据类型支持
Mux模块接受任何Simulink的支持，包括定点和枚举 的数据类型 实数或复数的信号。
欲了解更多信息，请在Simulink文档参阅Data Types Supported by Simulink

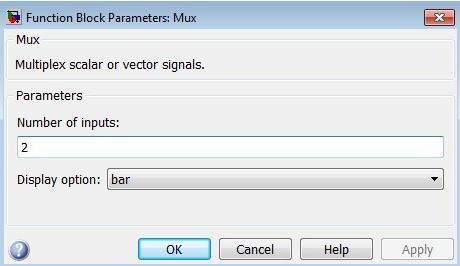

参数对话框

Number of inputs
指定输入的数量和大小。
设置
默认值：2

您可以输入此参数字段 由逗号分隔的信号名称的列表。

命令行信息
命令行信息请参阅Block-Specific Parameters

Display option
指定模块模型的外观。
设置
默认值：bar

bar
显示模块的固体前景色

none
Mux出现内部模块

signals
显示 每个端口的信号名称

命令行信息
命令行信息请参阅Block-Specific Parameters
