STM32和C51程序编译并基于Proteus仿真

一、MDK5环境的安装

文件资源主要来自老师的分享，值得一提的是在使用keygen破解之前，需要以管理员身份打开Keil uVision5，否则生成的注册码将会出错。

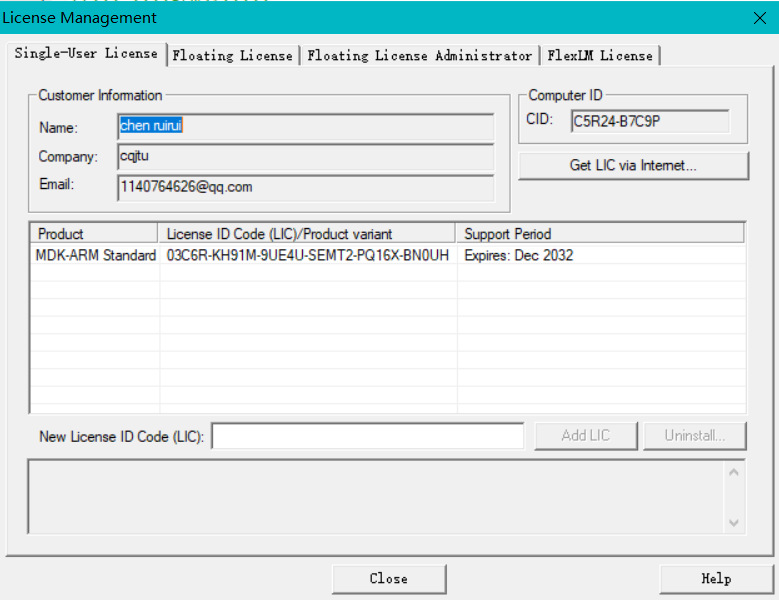

可以看到这里我将之使用时间注册至2032年。

二、第一个STM32工程–LED闪烁

1. 工程创建

2. 选择芯片

这里我选择了STM32F103R8

3. Run-Time Environment设置（可省略）

由于这里进行了设置，后面我没有将启动文件引入Source Group 中

4.工程文件的创建

在之前的操作基础上我测试了编译helloworld，这里就不做演示了。
接着我再次建立工程，跳过了Run-Time Environment设置，然后进行工程文件的创建。

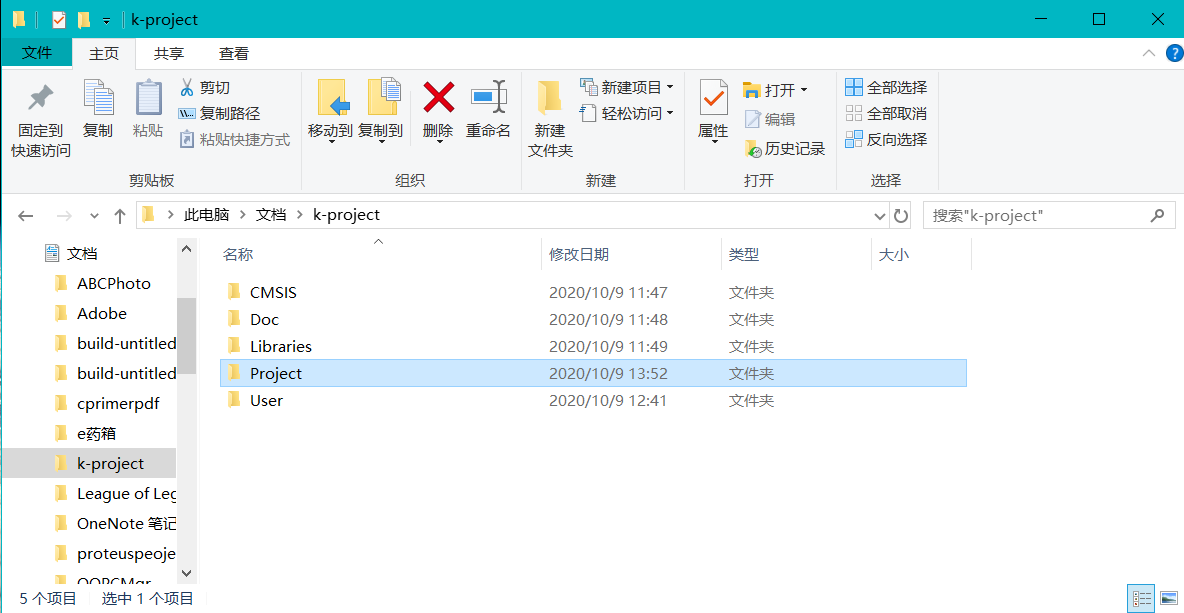

建立一个文件夹，并在文件夹里创建如下子目录。

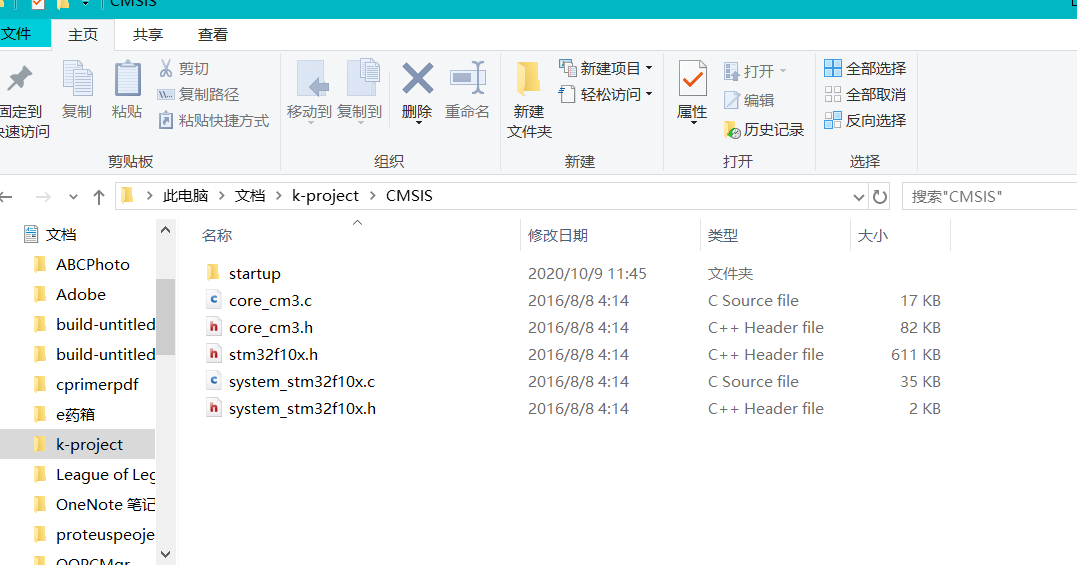

CMSIS中建立startup文件夹

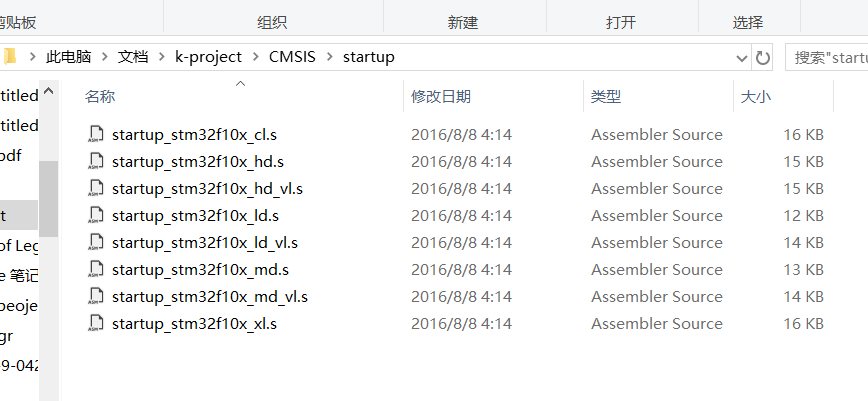

satrtup中的文件如图所示

Doc中放客户说明文件

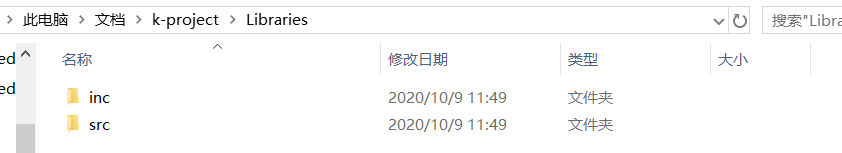

Libraries中文件如下（直接copy自STM32F10x_StdPeriph_Lib_V3.5.0标准库）

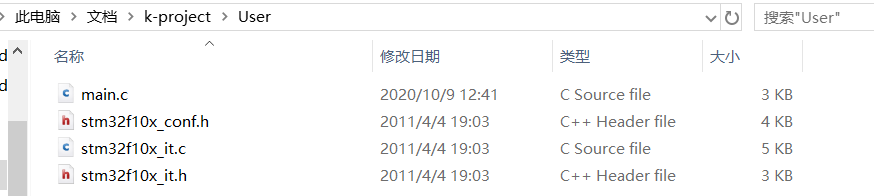

User中文件如下，其中mian.c文件是自己建立的
所有文件来自标准库（标准库来自老师的分享，官方也可以下载，这里不提供链接），按照这个格式放好。
进入Keil uVision5，建立新工程，
按图示按钮，进入新增分组界面

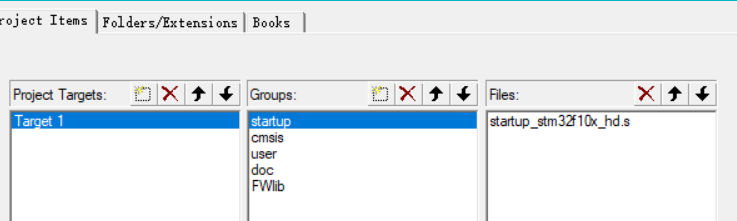

在这里，建立与刚才文件夹同名的分组。
双击分组将之前文件夹里的文件放进去
注意这里要选择相应的文件类型，不然搜索不到。

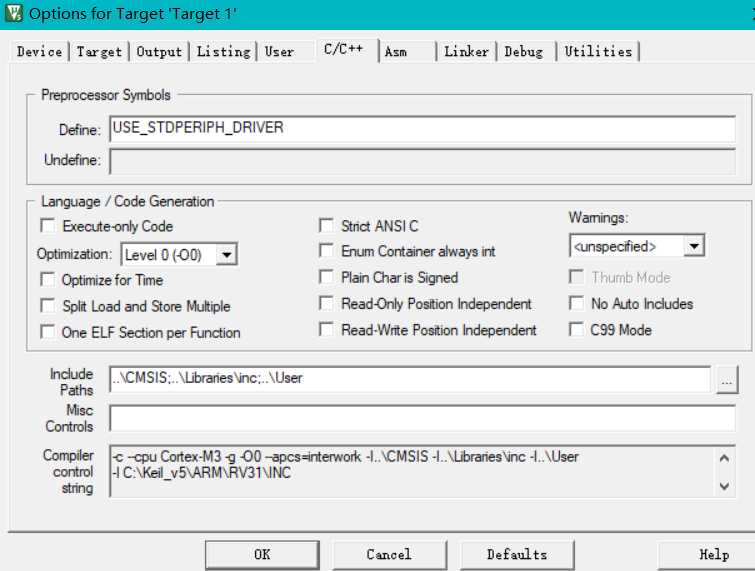

点击魔法棒-c/c++
Define按图示填入USE_STDPERIPH_DRIVER（注意，这很重要，不然后面编译会出现很多问题，别问我怎么知道的）

Inciude paths按图示加入包含头文件的文件夹，工程会自动优先在添加进来的文件夹里搜索头文件。
自此，工程文件的创建才算完成，

5.编写代码（LED闪烁）

#include "stm32f10x.h"

#include "stm32f10x_gpio.h"
/*
*由于STM32的GPIO工作模式有8种（输入4种+输出4种）
*在GPIO输出之前要先对要操作的GPIO进行配置
知识点：
一个结构体
typedef struct//结构体
{
uint16_t GPIO_Pin;
GPIOSpeed_TypeDef GPIO_Speed;
GPIOMode_TypeDef GPIO_Mode;
}GPIO_InitTypeDef;
三个函数：
1、GPIO_Init(GPIOB,&GPIO_InitTypeDef);
2、GPIO_ResetBits(GPIOB,GPIO_Pin_5);　　这里的意思是给端口5高电平
3、GPIO_SetBits(GPIOB,GPIO_Pin_5);　　　把GPIO引脚设置低电平（红LED灯亮）
*/
//驱动程序：GPIO初始化设置
int led_gpio_init_()
{
GPIO_InitTypeDef GPIO_InitTypeDef;//定义一个结构体变量
/*使能GPIO的rcc时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
/*配置GPIO引脚*/
GPIO_InitTypeDef.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_0|GPIO_Pin_1;//使用操作符可以一次使用多个引脚，端口0是绿色
1是蓝色
5是红色
GPIO_InitTypeDef.GPIO_Speed
= GPIO_Speed_50MHz;//设置输出速率50MHz
GPIO_InitTypeDef.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
/*初始化*/
GPIO_Init(GPIOB,&GPIO_InitTypeDef);//参数一选择GPIO外设（ABCDE）参数二指向GPIO_InitTypeDef的指针
}
//延时函数
void delay()
{
int i = 10000000;
while(i--);
}
//主函数
int main(void)
{
led_gpio_init_();//调用GIPO初始化函数
/*循环给高低电平实现闪烁*/
while(1)
{
GPIO_ResetBits(GPIOB,GPIO_Pin_5);
delay();
GPIO_SetBits(GPIOB,GPIO_Pin_5);
delay();
GPIO_ResetBits(GPIOB,GPIO_Pin_0);
delay();
GPIO_SetBits(GPIOB,GPIO_Pin_0);
delay();
GPIO_ResetBits(GPIOB,GPIO_Pin_1);
delay();
GPIO_SetBits(GPIOB,GPIO_Pin_1);
delay();
}
}

6.代码讲解

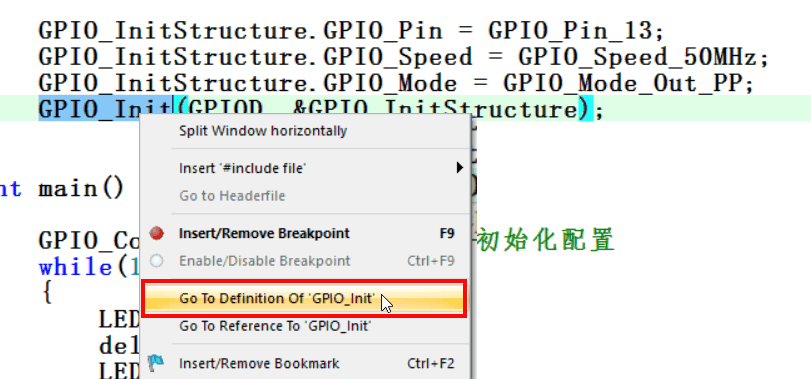

对GPIO的配置是通过各种函数实现的， 这点和51有所不同，51是直接操作寄存器，其实库函数的本质还是操作寄存器，只不过官方将它封装成了各种函数，来方便操作寄存器，毕竟STM32的寄存器要比51多很多，要记住每个寄存器的名称是不容易的，而通过各个函数就可以简单的操作各个寄存器了，在MDK开发环境中可以通过右键Go to definition of 'xxx’来查看各个函数是如何操作寄存器的。

从初始化配置时，要先使能GPIO的时钟，指定引脚，设定输出速率和工作模式，这些是必不可少的。

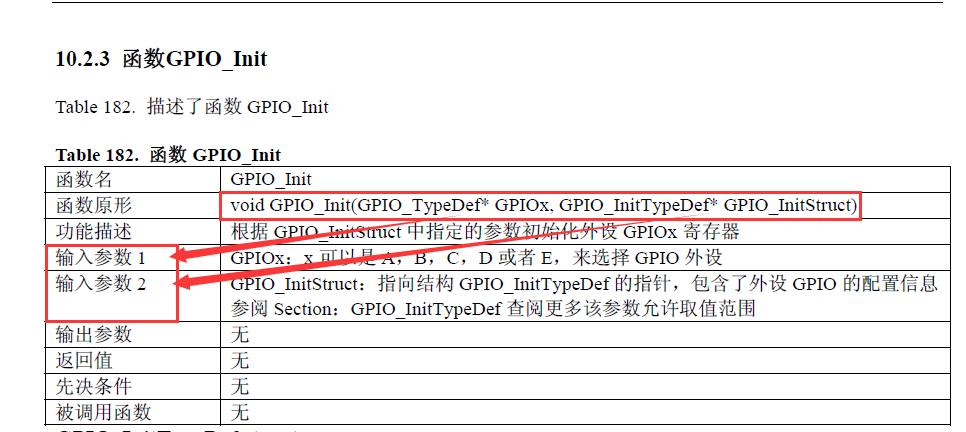

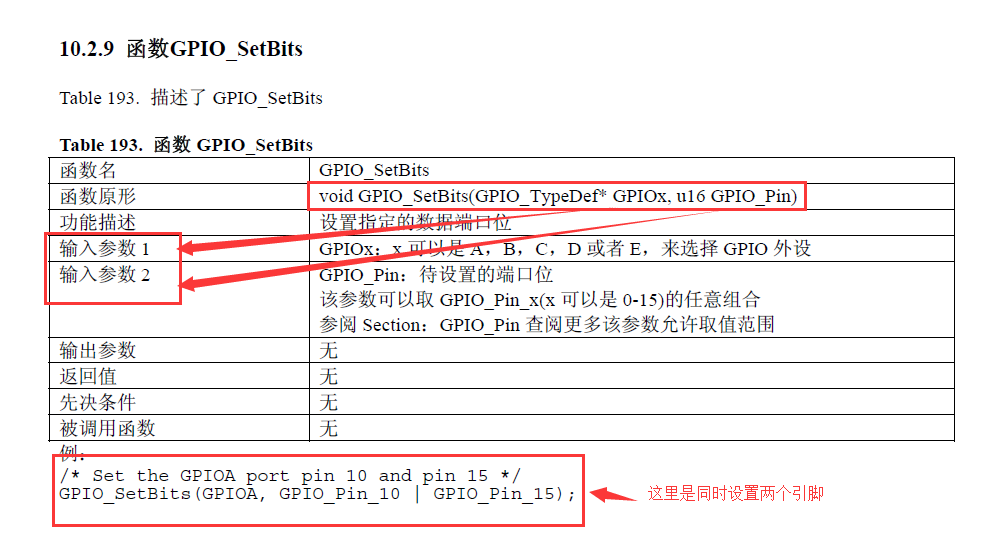

此处放几张截图，来自STM32f10固件库使用手册中文版手册，有很大帮助。

7.编译成功

8.调试

三、安装并熟悉Proteus 电路仿真软件

1.安装及遇到的问题

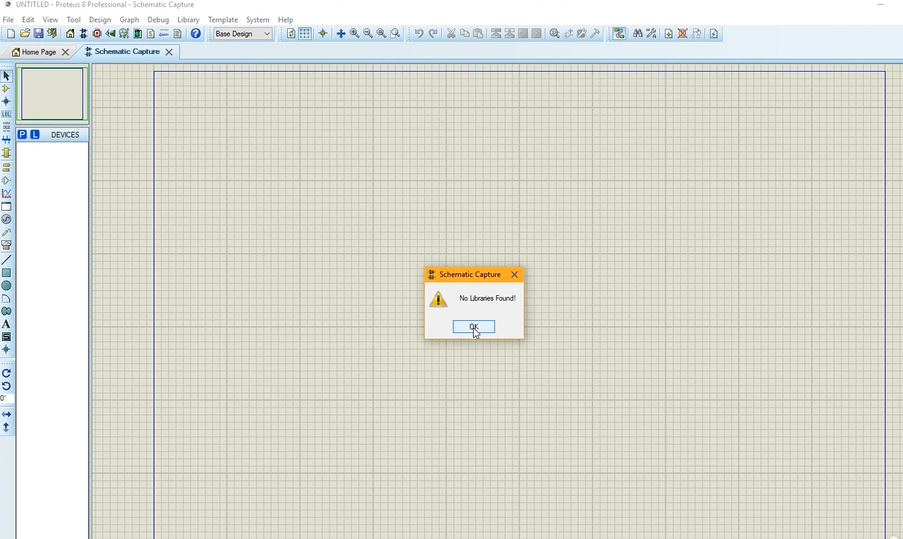

文件来自老师分享，不便提供，安装过程不做赘述。当安装完毕后，建立工程，然后准备进入元器件库，出现了一个棘手的问题，提示找不到元器件库。

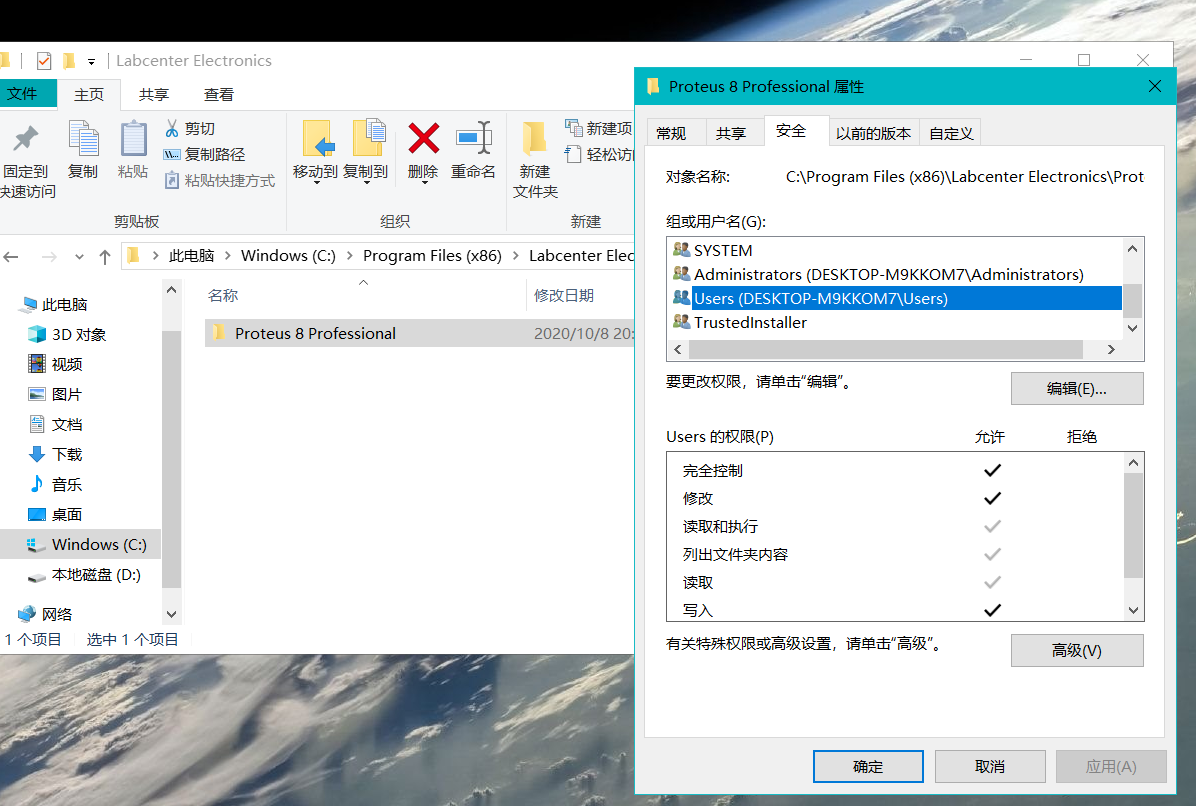

解决办法是，右键Proteus 8 Professional文件夹，选择属性，按照图示，勾选允许完全控制、修改，点击应用。
问题解决。

2.配置电源线

design–power rial configuration–更改name为GND–分别添加VDDA、VSSA

3.连接组件

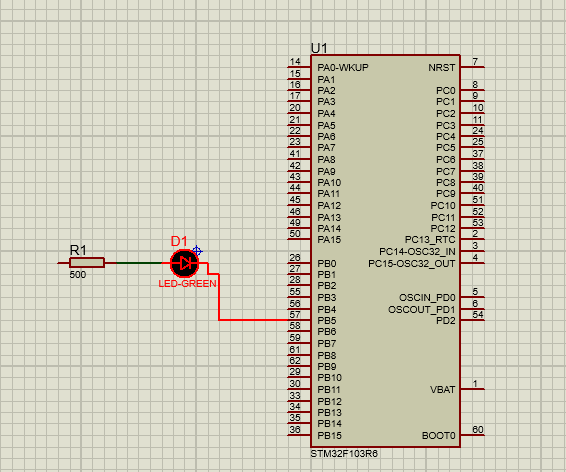

连线如图所示

4.开始仿真

可以看到出现高低电平，但是灯没有亮，猜测是电阻值的问题，目前没有得到解决，但是可以得知仿真成功。

四、C51程序的设计和仿真

1.keil c51的安装

我在网上找到一个c51的安装包，打开安装程序后，生成的安装目录跟MDK5所在目录一样
然后出现了一个C51文件夹，这里我不是很懂，是否是keil c51与mdk5共存了，后续我也没遇到问题，但是看网上教程没有这么简单啊，有点迷惑，但是也算搭建成功了。

2.建立c51工程–实现led流水灯效果

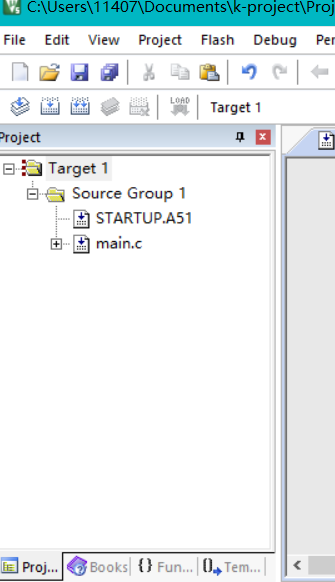

前面选择芯片那些步骤之前都做过，这里选择了AT89C51,然后添加启动文件，新建main文件，这里不做截图一一展示了，最终创建的界面如下。

3.写入代码（参考网上博文，文末提供链接）

#include <reg51.h>
void delay(void)
{
unsigned char i ,j;
for(i=0;i<250;i++)
for(j=0;j<250;j++);
}
void main(void)
{
while(1)
{
P0=0xfe;
delay();
P0=0xfd;
delay();
P0=0xfb;
delay();
P0=0xf7;
delay();
P0=0xef;
delay();
P0=0xdf;
delay();
P0=0xbf;
delay();
P0=0x7f;
delay();
}
}

代码很简单，不做解释

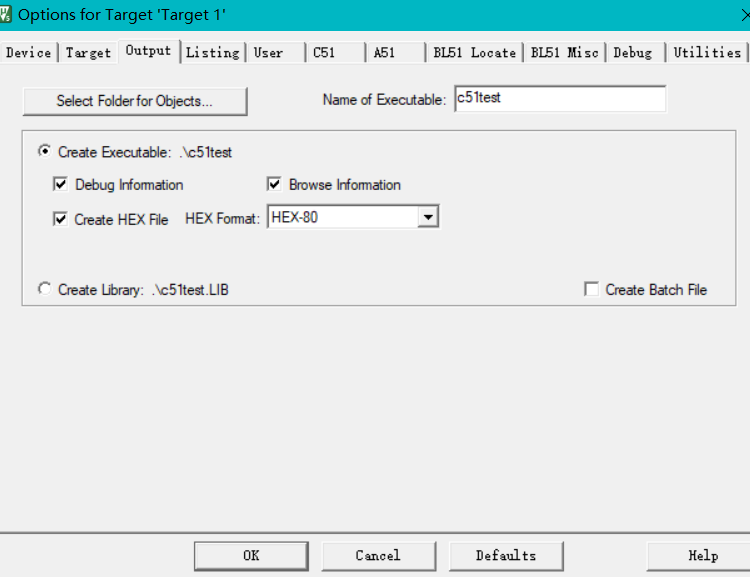

4.生成hex文件

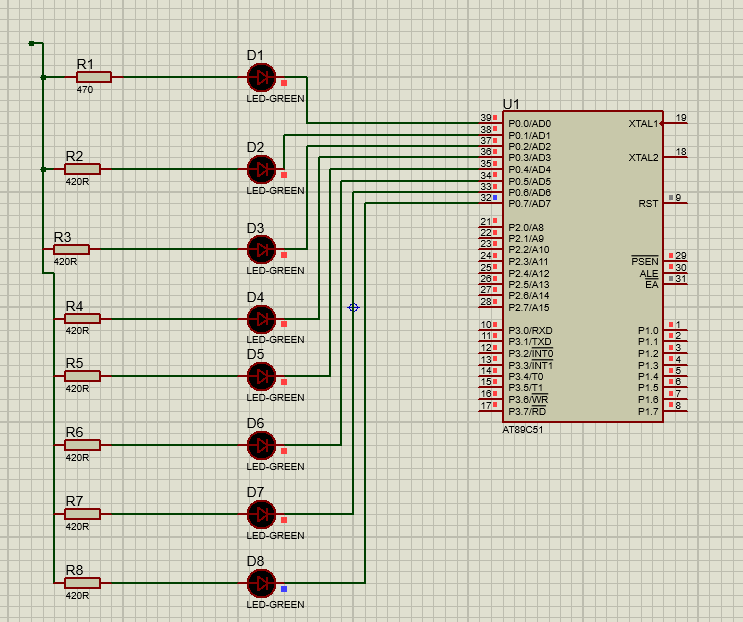

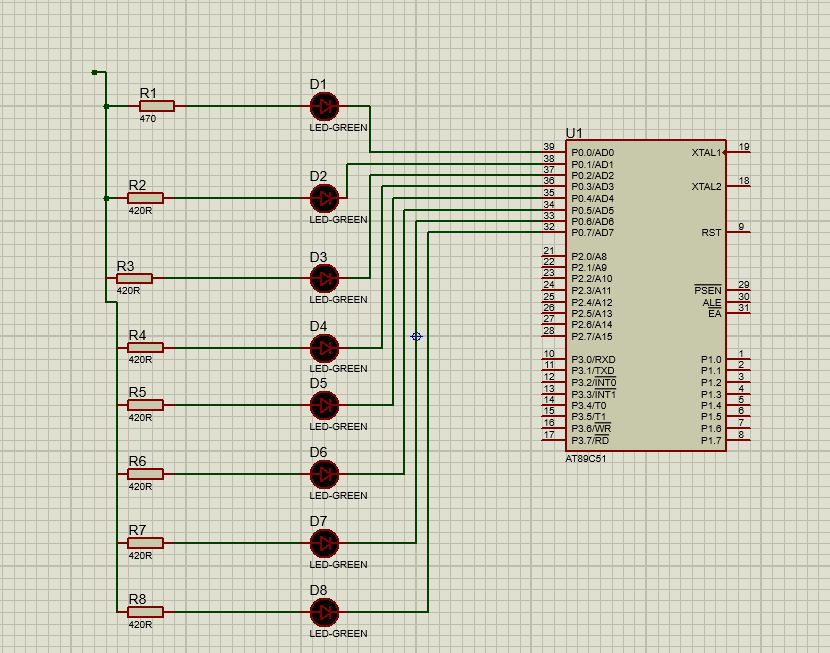

5.进入Proteus连接组件

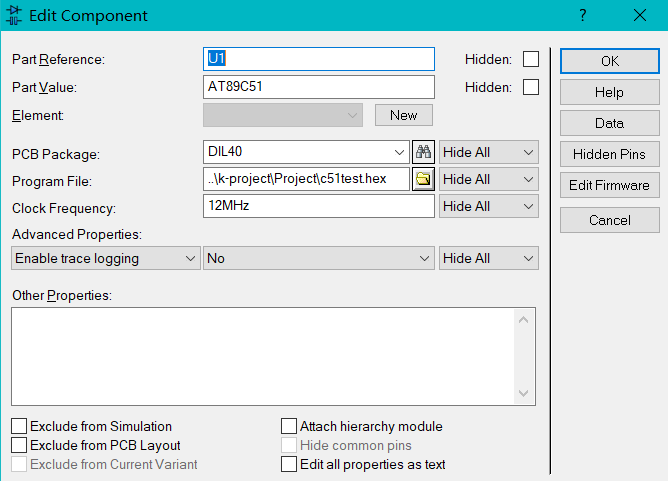

6.链接到hex文件

7.开始仿真

很遗憾灯没有亮，但是通过高低电平的变化可以看出仿真成功了，可能电阻值，或者电源线配置有问题，这个留给以后去探究。

五、总结

这次工作开始于国庆假期，但是我大部分时间都享受假期去了，在八号的下午五点才开始，而且一路做过来，遇到大大小小各种各样不同的问题，而且很多知识都是才开始看书，一点一点啃出来的，九号花了几乎大半天才最终勉强完成，而且还要很多地方并不完善。比如我还没搞清楚我的keil c51是怎么安装起的，虽然可以用。程序代码大多数是来自参考，只是勉强看懂，没有动手去写。最后的仿真步骤，灯老是不亮，多次调试无果。但是总的来说，还是收获颇丰，在本篇博文里也算详尽的写下了各种操作步骤和知识点。感想是，嵌入式系统的学习不是那么容易的，并且一定要善于运用网络去寻找各种问题的解决办法，不能轻易放弃。

六、参考资料及网址

工程文件创建步骤
KEIL频繁出现Cannot read project file提示信息的解决方法
Undefined symbol assert_param (referred from misc.o).解决办法
点亮LED灯
使用库函数操作GPIO
Proteus找不到元器件库的解决办法
keil C51下载地址
51程序与仿真（该博主有51单片机系列教程）
