C++晋升之图像采集（我也略懂皮毛）

CCD-----标量图

名称:电荷耦合原件、图像控制器、图像控制器

作用：图像传感器

尺寸大小：市面上大多数CCD芯片的靶面是1/3和1/4

尺寸大小计算方式：

  1.尺寸：摄像机内真空摄像管的对角线长度

  2.摄像机使用摄像管和显示方式的原因，尺寸特殊，1英寸=16mm（常规1英寸=25.mm）,遵照光学格式

  3.16 x 靶面 = 对角线长度

  4.长宽比例4:3，根据勾股定理得出长宽

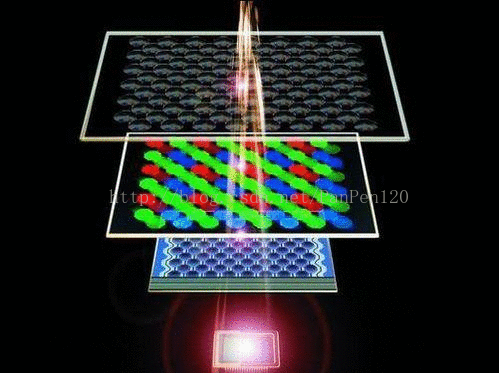

宏观结构：

第一层：微型镜头-------->扩展CCD采光率

第二层：分色滤色片---------->分色

第三层：感光层（重点）——>将光信号--->电信号------>影像处理芯片（还原影像）

图1

CCD单色呈像机制

呈像、存储、还原举例1080p图片：

像素：光敏物质

1080p:是1920像素 x 1080像素------决定图片的大小

分辨率：单位英寸像素的个数-------决定图片的质量

第一步：感光

根据两个三个简单的概念----1080p图片就是行有1920个像素，列有1080个像素的矩阵

        图2           图3

图2中矩阵里面可以看到清晰交叉构成的格子，是一个单元，每个单元内部结构如图3

第二步：发光

CCD整体是个硅，硅上有个像素的矩阵

发光二极管的功能：感光、发光

将单元内的硅渗杂（好比右手放左手上，将左手划分单元，每个单元的下面仍然是右手）----->

                               感光（光强决定电流量）

形成PN结（发光二极管的构成）------------>构成电路------------>有电流有色没电流黑色

                              有电流（电流量决定发光强度）

彩色

图4（注：图中各颜色的区域面积相同）

彩色呈像里每个单元里面如图4，在外面铺盖规格想得的颜色遮光板才能有颜色

（注：感光层只能有无电流，无法区分颜色）

（注2：三色区域上面通过遮光板可以知道进入每个单元的颜色）

CCD单色图像数据存储--------这里就是硬件和程序的结合

用一个char数组存储CCD每个单元电信号的强弱（存0-255，值越大电流量越强，光越强）

数组大小为1920 x 1080

彩色

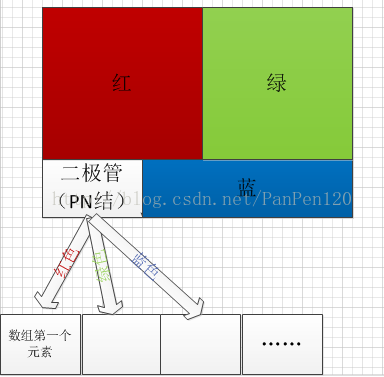

图4（线为1根）

用一个char数组存储CCD每个单元电信号的强弱（0-255，值越大电流量越强）

数组大小为1920 x 1080 x 3

顺序存储

数组的下标0,3,6,9……表示前四个单元的红色感光区

数组的下标1,4,7,10……表示前四个单元的绿色感光区

数组的下标3,5,8,11……表示前四个单元的蓝色感光区

CCD单色图像数据还原

取出数组里的每个元素按顺序解析

彩色

取出数组里的每个元素按顺序排列，从0开始每三个元素的值解析的结果为1个单元的图像数据

CMOS

名称：互补金属氧化物半导体

作用：图像传感器

与CCD的比较：

（数学上定义的点、线）

存储（优势：如何缩放都不会失真）

显像（劣势：难以展现层次丰富的图片）

（注：单反图像传感器是CMOS）
