前言

基本信息

前言说明

线程管理是RTOS系统的关键功能，在实时操作系统与分时操作系统中的差异非常大。这也是做RT-thread系统移植的基础，其中系统移植必须要实现的功能就是线程切换功能，RT-thread作为多线程系统，大部分应用开发的功能都集中在线程上运行，线程切换是线程管理的基础功能，这是一个重要的知识点。下面的全部内容是按照CPU架构移植相关的函数的顺序进行讲解的。
第二篇文章地址: STM32 RT-Thread 系统分析（3）-线程管理之线程切换（系统移植基础篇二）.

CPU 架构移植

在嵌入式领域有多种不同 CPU 架构，例如 Cortex-M、ARM920T、MIPS32、RISC-V 等等。为了使 RT-Thread 能够在不同 CPU 架构的芯片上运行，RT-Thread 提供了一个 libcpu 抽象层来适配不同的 CPU 架构。libcpu 层向上对内核提供统一的接口，包括全局中断的开关，线程栈的初始化，上下文切换等。

RT-Thread 的 libcpu 抽象层向下提供了一套统一的 CPU 架构移植接口，这部分接口包含了全局中断开关函数、线程上下文切换函数、时钟节拍的配置和中断函数、Cache 等等内容。下表是 CPU 架构移植需要实现的接口和变量。

上面是libcpu 移植相关 API，下面我们根据各个函数实际的代码一步一步进行分析和理解

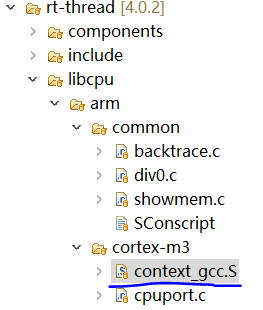

新建一个工程后可以看到，代码位置和名称如下面截图所示 context_gcc.s，这部分代码就是与CPU移植相关的部分代码：

rt_hw_interrupt_disable 关闭全局中断

代码原文：

/*
* rt_base_t rt_hw_interrupt_disable();关闭全局中断
*/
.global rt_hw_interrupt_disable /*声明一个全局可调用变量*/
.type rt_hw_interrupt_disable, %function
/*将 rt_hw_interrupt_disable 设置为函数类型*/
rt_hw_interrupt_disable:
MRS
R0, PRIMASK /*读取中断屏蔽寄存器的值到函数返回值寄存器，用于保存当前没关闭中断前的中断屏蔽寄存器状态*/
CPSID
I
/*CPSID I ;PRIMASK=1， ;关中断*/
BX
LR
/*函数返回*/

知识点

中断屏蔽寄存器组

中断屏蔽寄存器组：PRIMASK, FAULTMASK 和 BASEPRI这三个寄存器用于控制异常的使能和除能。

CPSID指令 ：除能 PRIMASK(CPSID i)/ FAULTMASK(CPSID f)——置位相应的位

汇编指令B、BL、BX、BLX 和 BXJ

语法

op1{cond}{.W} <wbr />label
op2{cond} <wbr />Rm

所有这些指令均会引发跳转，或跳转到 label，或跳转到包含在 Rm 中的地址处。 此外：

• BL 和 BLX 指令可将下一个指令的地址复制到 lr（r14，链接寄存器）中。
• BX 和 BLX 指令可将处理器的状态从 ARM 更改为 Thumb，或从 Thumb 更改为 ARM
• BLX label 无论何种情况，始终会更改处理器的状态。
• BX Rm 和 BLX Rm 可从 Rm 的位 [0] 推算出目标状态：

如果 Rm 的位 [0] 为 0，则处理器的状态会更改为（或保持在）ARM 状态
如果 Rm 的位 [0] 为 1，则处理器的状态会更改为（或保持在）Thumb 状态。
BXJ 指令会将处理器的状态更改为 Jazelle

连接寄存器 R14（ LR）

R14 是连接寄存器（ LR）。在一个汇编程序中，你可以把它写作 both LR 和 R14。 LR 用于在调用子程序时存储返回地址。例如，当你在使用 BL(分支并连接， Branch and Link)指令时，就自动填充 LR 的值。

main ;主程序
…
BL function1 ; 使用“分支并连接”指令呼叫 function1
; PC= function1，并且 LR=main 的下一条指令地址
…
Function1
… ; function1 的代码
BX LR ; 函数返回（如果 function1 要使用 LR，必须在使用前 PUSH，
; 否则返回时程序就可能跑飞了）

尽管 PC 的 LSB 总是 0（因为代码至少是字对齐的）， LR 的 LSB 却是可读可写的。这是历史遗留的产物。在以前，由位 0 来指示 ARM/Thumb 状态。因为其它有些 ARM 处理器支持ARM 和 Thumb 状态并存，为了方便汇编程序移植， CM3 需要允许 LSB 可读可写。

rt_hw_interrupt_enable 打开全局中断

代码原文：

/*
* void rt_hw_interrupt_enable(rt_base_t level);打开全局中断
*/
.global rt_hw_interrupt_enable /*声明一个全局可调用变量*/
.type rt_hw_interrupt_enable, %function /*将 rt_hw_interrupt_enable 设置为函数类型*/
rt_hw_interrupt_enable:
MSR
PRIMASK, R0
/*读取r0寄存器的值复制给PRIMASK*/
BX
LR
/*函数返回*/

知识点

MSR 指令

特殊功能寄存器组
Cortex‐M3 中的特殊功能寄存器包括：

• 程序状态寄存器组（ PSRs 或曰 xPSR）
• 中断屏蔽寄存器组（ PRIMASK, FAULTMASK,以及 BASEPRI）
• 控制寄存器（ CONTROL）
  它们只能被专用的 MSR 和 MRS 指令访问，而且它们也没有存储器地址。
  MRS <gp_reg>, <special_reg> ;读特殊功能寄存器的值到通用寄存器
  MSR <special_reg>, <gp_reg> ;写通用寄存器的值到特殊功能寄存器

*rt_hw_stack_init 线程栈的初始化

在动态创建线程和初始化线程的时候，会使用到内部的线程初始化函数_rt_thread_init()，_rt_thread_init() 函数会调用栈初始化函数 rt_hw_stack_init()，在栈初始化函数里会手动构造一个上下文内容，这个上下文内容将被作为每个线程第一次执行的初始值。上下文在栈里的排布如下图所示：

根据函数嵌套的顺序：rt_thread_init → _rt_thread_init→*rt_hw_stack_init

函数：rt_thread_init 代码内容

rt_err_t rt_thread_init(struct rt_thread *thread,
const char
*name,
void (*entry)(void *parameter),
void
*parameter,
void
*stack_start,
rt_uint32_t
stack_size,
rt_uint8_t
priority,
rt_uint32_t
tick)
{
/* thread check */
RT_ASSERT(thread != RT_NULL); //检查(thread != RT_NULL) 是否为假如果是假的就报错
RT_ASSERT(stack_start != RT_NULL);//检查(stack_start != RT_NULL) 是否为假如果是假的就报错
/* initialize thread object 按照线程类型初始化线程函数对象*/
rt_object_init((rt_object_t)thread, RT_Object_Class_Thread, name);
return _rt_thread_init(thread,
name,
entry,
parameter,
stack_start,
stack_size,
priority,
tick);
}

可以看到 rt_thread_init函数的输入参数是直接传递到_rt_thread_init函数中。
静态线程的线程句柄（或者说线程控制块指针）、线程栈由用户提供。静态线程是指线程控制块、线程运行栈一般都设置为全局变量，在编译时就被确定、被分配处理，内核不负责动态分配内存空间。需要注意的是，用户提供的栈首地址需做系统对齐（例如 ARM 上需要做 4 字节对齐）。
示例：

ALIGN(RT_ALIGN_SIZE)
static char thread2_stack[1024];
static struct rt_thread thread2;
/* 线程 2 入口 */
static void thread2_entry(void *param)
{
}
/* 初始化线程 2，名称是 thread2，入口是 thread2_entry */
rt_thread_init(&thread2,
"thread2",
thread2_entry,
RT_NULL,
&thread2_stack[0],
sizeof(thread2_stack),
THREAD_PRIORITY - 1, THREAD_TIMESLICE);
rt_thread_startup(&thread2);

关键点说明：

void (*entry)(void *parameter)
*entry 是函数指针，
*parameter是参数列表指针，根据 ARM APCS 调用标准，将第一个参数保存在 r0 寄存器

线程初始化接口 rt_thread_init() 的参数和返回值见下表：

函数：_rt_thread_init 代码内容

static rt_err_t _rt_thread_init(struct rt_thread *thread,
const char
*name,
void (*entry)(void *parameter),
void
*parameter,
void
*stack_start,
rt_uint32_t
stack_size,
rt_uint8_t
priority,
rt_uint32_t
tick)
{
/* init thread list */
rt_list_init(&(thread->tlist));
thread->entry = (void *)entry;
thread->parameter = parameter;
/* stack init */
thread->stack_addr = stack_start;
thread->stack_size = stack_size;
/* init thread stack 初始化线程栈*/
rt_memset(thread->stack_addr, '#', thread->stack_size);
#ifdef ARCH_CPU_STACK_GROWS_UPWARD //栈地址由低向高增长
thread->sp = (void *)rt_hw_stack_init(thread->entry, thread->parameter,
(void *)((char *)thread->stack_addr),
(void *)rt_thread_exit);
#else
thread->sp = (void *)rt_hw_stack_init(thread->entry, thread->parameter,
(rt_uint8_t *)((char *)thread->stack_addr + thread->stack_size - sizeof(rt_ubase_t)),
(void *)rt_thread_exit);
/*********后面的省略暂不分析**********/

可以看到这个宏ARCH_CPU_STACK_GROWS_UPWARD 为栈地址由低向高增长的意思，而context-M3正好与之相反，由高向低生长。具体可以查看下面的知识点：向下生长的满栈模型。
*rt_hw_stack_init函数是用来获取当前线程的栈顶指针地址的。
关键点：
_rt_thread_init函数 给*rt_hw_stack_init 函数 输入的参数为

关键点：栈地址计算：

在这个函数最关键和难理解的就是栈顶地址计算和传递。举例来说，声明一个线程的栈为

static rt_uint8_t timer_thread_stack[512];//示例
/* start software timer thread */
rt_thread_init(&timer_thread,
"timer",
rt_thread_timer_entry,
RT_NULL,
&timer_thread_stack[0],
sizeof(timer_thread_stack),
RT_TIMER_THREAD_PRIO,
10);

因此timer_thread线程的传递的 **&timer_thread_stack[0]**地址值为：0x20000d48(32位地址值)，传递到_rt_thread_init 函数仍旧为void *指针类型传递。
注意: 传递给*rt_hw_stack_init 函数 之前对stack_start指向的地址的值取了出来进行了计算，并强制转换为rt_uint8_t *指针类型（原来是void *类型）。此时，在*rt_hw_stack_init 函数 中，stack_addr输入参数的指向地址值由原来的0x20000d48变为：0x20000f44=0x20000d48（十六进制）+512(十进制)-4(十进制)。

• sizeof(rt_ubase_t) 中的rt_ubase_t表示typedef unsigned long 在ARM中是32位占用4字节。
• 传递到*rt_hw_stack_init 函数之前对栈地址进行地址值计算和指针类型转换。
• 强制转换为rt_uint8_t *指针类型的原因是因为timer_thread_stack数组的数据类型为rt_uint8_t类型 。后续的指针地址值的加减操作，均是表示指向timer_thread_stack数组中元素的指针的地址值的操作，改变了指针指向的地址值，就相当于指针指向timer_thread_stack数组中的元素位置变了。例如指针原来的地址值：0x20000d48（此时指向数组最后一个元素），将其值减去64变为0x20000d08（此时指向数组倒数第64个元素），因为指针类型是rt_uint8_t类型，减去64则相当于向后走了64个字节。

函数：*rt_hw_stack_init 代码内容

下代码是栈初始化的代码：
在栈里构建上下文

rt_uint8_t *rt_hw_stack_init(void
*tentry,
void
*parameter,
rt_uint8_t *stack_addr,
void
*texit)
{
struct stack_frame *stack_frame;
rt_uint8_t
*stk;
unsigned long
i;
/* 对传入的栈指针做对齐处理 ，堆栈指针的最低两位永远是 0，这意味着堆栈总是 4 字节对齐的*/
stk
= stack_addr + sizeof(rt_uint32_t);
stk
= (rt_uint8_t *)RT_ALIGN_DOWN((rt_uint32_t)stk, 8);
stk -= sizeof(struct stack_frame);
/* 得到上下文的栈帧的指针 */
stack_frame = (struct stack_frame *)stk;
/* init all register 把所有寄存器的默认值设置为 0xdeadbeef*/
for (i = 0; i < sizeof(struct stack_frame) / sizeof(rt_uint32_t); i ++)
{
((rt_uint32_t *)stack_frame)[i] = 0xdeadbeef;
}
/* 根据 ARM
APCS 调用标准，将第一个参数保存在 r0 寄存器 */
stack_frame->exception_stack_frame.r0
= (unsigned long)parameter; /* r0 : argument */
/* 将剩下的参数寄存器都设置为 0 */
stack_frame->exception_stack_frame.r1
= 0;
/* r1 */
stack_frame->exception_stack_frame.r2
= 0;
/* r2 */
stack_frame->exception_stack_frame.r3
= 0;
/* r3 */
/* 将 IP(Intra-Procedure-call scratch register.) 设置为 0 */
stack_frame->exception_stack_frame.r12 = 0;
/* r12 */
/* 将线程退出函数的地址保存在 lr 寄存器 */
stack_frame->exception_stack_frame.lr
= (unsigned long)texit;
/* lr */
/* 将线程入口函数的地址保存在 pc 寄存器 */
stack_frame->exception_stack_frame.pc
= (unsigned long)tentry;
/* entry point, pc */
/* 设置 psr 的值为 0x01000000L，表示默认切换过去是 Thumb 模式 */
stack_frame->exception_stack_frame.psr = 0x01000000L;
/* PSR */
/* return task's current stack address
返回当前线程的栈地址
*/
return stk;
}

第一段代码分析：

struct stack_frame *stack_frame;
rt_uint8_t
*stk;
unsigned long
i;
/* 对传入的栈指针做对齐处理 ，堆栈指针的最低两位永远是 0，这意味着堆栈总是 4 字节对齐的 */
stk
= stack_addr + sizeof(rt_uint32_t);
stk
= (rt_uint8_t *)RT_ALIGN_DOWN((rt_uint32_t)stk, 8);
stk -= sizeof(struct stack_frame);

分析：
指针stk最终会返回，赋值给thread->sp指针。指针stk的数据类型为rt_uint8_t 因此计算均为1个字节的偏差进行计算。

• stk = stack_addr + sizeof(rt_uint32_t); 表示：stk指向地址值=输入的栈地址值+4个字节。
• stk = (rt_uint8_t *)RT_ALIGN_DOWN((rt_uint32_t)stk, 8);表示：stk指向地址值按照8字节对齐
• stk -= sizeof(struct stack_frame);表示：stk指向地址值向低地址偏移64个字节（sizeof(struct stack_frame)=64）。偏移出的空间用于stack_frame结构体内容的存放。
  下面是stack_frame的代码：

struct exception_stack_frame
{
rt_uint32_t r0;
rt_uint32_t r1;
rt_uint32_t r2;
rt_uint32_t r3;
rt_uint32_t r12;
rt_uint32_t lr;
rt_uint32_t pc;
rt_uint32_t psr;
};
struct stack_frame
{
/* r4 ~ r11 register */
rt_uint32_t r4;
rt_uint32_t r5;
rt_uint32_t r6;
rt_uint32_t r7;
rt_uint32_t r8;
rt_uint32_t r9;
rt_uint32_t r10;
rt_uint32_t r11;
struct exception_stack_frame exception_stack_frame;
};

第二段代码分析：

	/* 得到上下文的栈帧的指针 */
stack_frame = (struct stack_frame *)stk;
/* init all register 把所有寄存器的默认值设置为 0xdeadbeef*/
for (i = 0; i < sizeof(struct stack_frame) / sizeof(rt_uint32_t); i ++)
{
((rt_uint32_t *)stack_frame)[i] = 0xdeadbeef;
}

分析：

• stack_frame = (struct stack_frame *)stk;表示：将stk指针类型由原来的rt_uint8_t类型 强制转换为 struct stack_frame类型。转换后stack_frame 结构体内的各种元素与stk指针指向的栈数组元素一一对应，操作stack_frame 结构体的元素就是对栈数组元素的操作。
• ((rt_uint32_t *)stack_frame)[i] = 0xdeadbeef;表示：这是一个遍历的for循环，是对stack_frame指针对应的地址值对应的数组元素操作操作的数据类型为rt_uint32_t类型。当i=0时，偏移的地址值为0 ，当i=1时，偏移的地址值为1个rt_uint32_t类值的大小为4个字节。遍历范围i的值从0到16不包括16（sizeof(struct stack_frame) =64除以 sizeof(rt_uint32_t)=4）。
  后续的对stack_frame的结构体操作均是将对应数值存入线程栈数组

注意：

• 静态线程栈数组是全局变量，是用于存放线程的出栈和入栈的数据的，它的一开始编译就确定了在内存中的位置的。
• 动态线程栈数组是用内存申请的方式来获取空间的，它与静态线程不同的是的内存位置属于堆，动态线程的内存地址生长方向是向上生长的。具体请看下面关于堆栈理解的知识点。

知识点

RT_ASSERT(EX)

#define RT_ASSERT(EX)

if (!(EX))

{

rt_assert_handler(#EX, __FUNCTION__, __LINE__);

}

EX就是一个值 当EX是1是真 那就没事儿 但是为0是假就会出事
比如serial != RT_NULL是假 的话就会rt_assert_handler(#EX, FUNCTION, LINE);

void rt_assert_handler(const char *ex_string, const char *func, rt_size_t line)
{
rt_kprintf("(%s) assertion failed at function:%s, line number:%d n", ex_string, func, line);
}

#EX 会string的显示serial != RT_NULL 再显示函数的行号！！！

ARM微处理器支持的四种类型堆栈工作方式

说明：堆栈严格来说应该叫做栈，栈(Stack)是限定仅在一端进行插入或删除操作的线性表。因此，对栈来说，可以进行插入或删除操作的一端端称为栈顶(top)，相应地，另一端称为栈底(bottom)。不含元素的空表称为空栈。由于堆栈只允许在一端进行操作，因而按照后进先出（LIFO-LastIn First Out）的原理运作。
从栈顶的定义来看，栈顶的位置是可变的。空栈时，栈顶和栈底重合；满栈时，栈顶离栈底最远。

满堆栈的关键词是最后一个已使用的地址，空堆栈是第一个没有使用的地址。
四种组合：满递增(FA)、空递增(EA)、满递减(FD)、空递减(ED)。
入栈规律：
（1）满堆栈操作先调整SP，然后存入数据。
（2）空堆栈操作先存入数据，然后调整SP。
（3）递增堆栈调整SP时，执行SP=SP+4
（4）递减堆栈调整SP时，执行SP=SP-4
出栈规律正好与入栈相反，也就是入栈的逆操作。
（1）空堆栈操作先调整SP，然后存入数据。
（2）满堆栈操作先存入数据，然后调整SP。
（3）递减堆栈调整SP时，执行SP=SP+4
（4）递增堆栈调整SP时，执行SP=SP-4

关于内存堆栈的理解

C++内存区域分为5个区域。分别是堆，栈，自由存储区，全局/静态存储区和常量存储区。

C++内存区域中堆和栈的区别：

1. 管理方式不同：栈是由编译器自动管理，无需我们手工控制；对于堆来说，释放由程序员完成，容易产生内存泄漏。
2. 空间大小不同：一般来讲，在32为系统下面，堆内存可达到4G的空间，从这个角度来看堆内存几乎是没有什么限制的。但是对于栈来讲，一般都是有一定空间大小的，例如，在vc6下面，默认的栈大小好像是1M。当然，也可以自己修改：打开工程。 project–>setting–>link，在category中选中output，然后再reserve中设定堆栈的最大值和 commit。
3. 能否产生碎片：对于堆来讲，频繁的new/delete势必会造成内存空间的不连续，从而造成大量的碎片，使程序效率降低。对于栈来讲，则不会存在这个问题。
4. 生长方向不同：对于堆来讲，生长方向是向上的，也就是向着内存地址增加的方向；对于栈来讲，它的生长方式是向下的，是向着内存地址减小的方向增长。
5. 分配方式不同：堆都是动态分配的；栈有静态和动态两种分配方式。静态分配由编译器完成，比如局部变量的分配。动态分配由alloca函数进行、但栈的动态分配和堆是不同的，它的动态分配由编译器进行释放，无需我们手工实现。
6. 分配效率不同：栈是机器系统提供的数据结构，计算机会在底层对栈提供支持：分配专门的寄存器存放栈的地址，压栈出栈都有专门的指令执行，这就决定了栈的效率比较高。堆则是c/c++库函数提供的，机制很复杂。库函数会按照一定的算法进行分配。显然，堆的效率比栈要低得多。

理解关键点：

1. 在内存中，“堆”和“栈”共用全部的自由空间，只不过各自的起始地址和增长方向不同，它们之间并没有一个固定的界限，如果在运行时，“堆”和 “栈”增长到发生了相互覆盖时，称为“栈堆冲突”，系统肯定垮台。由于开销方面的原因，各种编译在实现中都没有考虑解决这个问题，只有靠设计者自己解决，比如增加内存等。
2. 进程内存中的映像，主要有代码区，堆（动态存储区，new/delete的动态数据），栈，静态存储区
3. 内存区域地址从低到高的方向：代码区，静态存储区，堆，栈
4. 堆”和“栈”是独立的概念平常说的“堆栈”实际上是两个概念：“堆”和“栈”。在英文中，堆是heap，栈是stack，不知道什么时候，什么原因，在中文里，这两个不同的概念硬是被搞在一起了，所以，围绕这个混合词所发生的误解和争执这几年就没有断过。
5. “栈”一般是由硬件（CPU）实现的，CPU用栈来保存调用子程序（函数）时的返回地址，高级语言有时也用它作为局部变量的存储空间。
6. “堆”是个实实在在的软件概念，使用与否完全由编程者“显示地（explicitly）”决定，如malloc。

向下生长的满栈模型（满递减堆栈）

Cortex‐M3 使用的是“向下生长的满栈”模型。堆栈指针 SP 指向最后一个被压入堆栈的 32位数值。在下一次压栈时， SP 先自减 4，再存入新的数值。

下图是入栈操作：

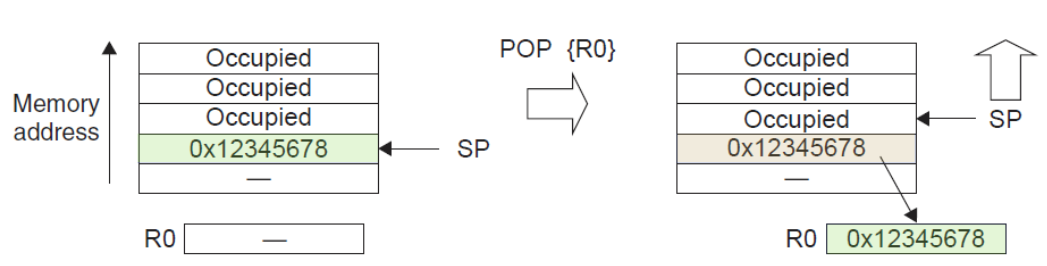

下图是出栈操作：

虽然 POP 后被压入的数值还保存在栈中，但它已经无效了，因为为下次的 PUSH 将覆盖它的值！在进入 ISR 时， CM3 会自动把一些寄存器压栈，这里使用的是进入 ISR 之前使用的 SP指针（ MSP 或者是 PSP）。离开 ISR 后，只要 ISR 没有更改过 CONTROL[1]，就依然使用先前的 SP 指针来执行出栈操作。

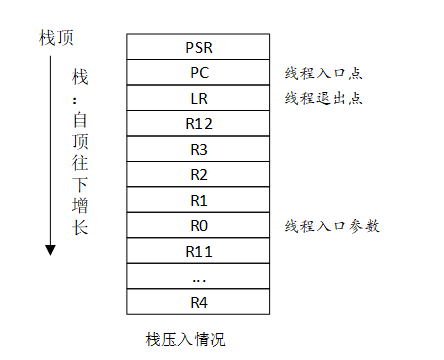

下图是Context-M3CPU的堆栈生长图：

限于篇幅原因后续的分析放在第二篇中。
