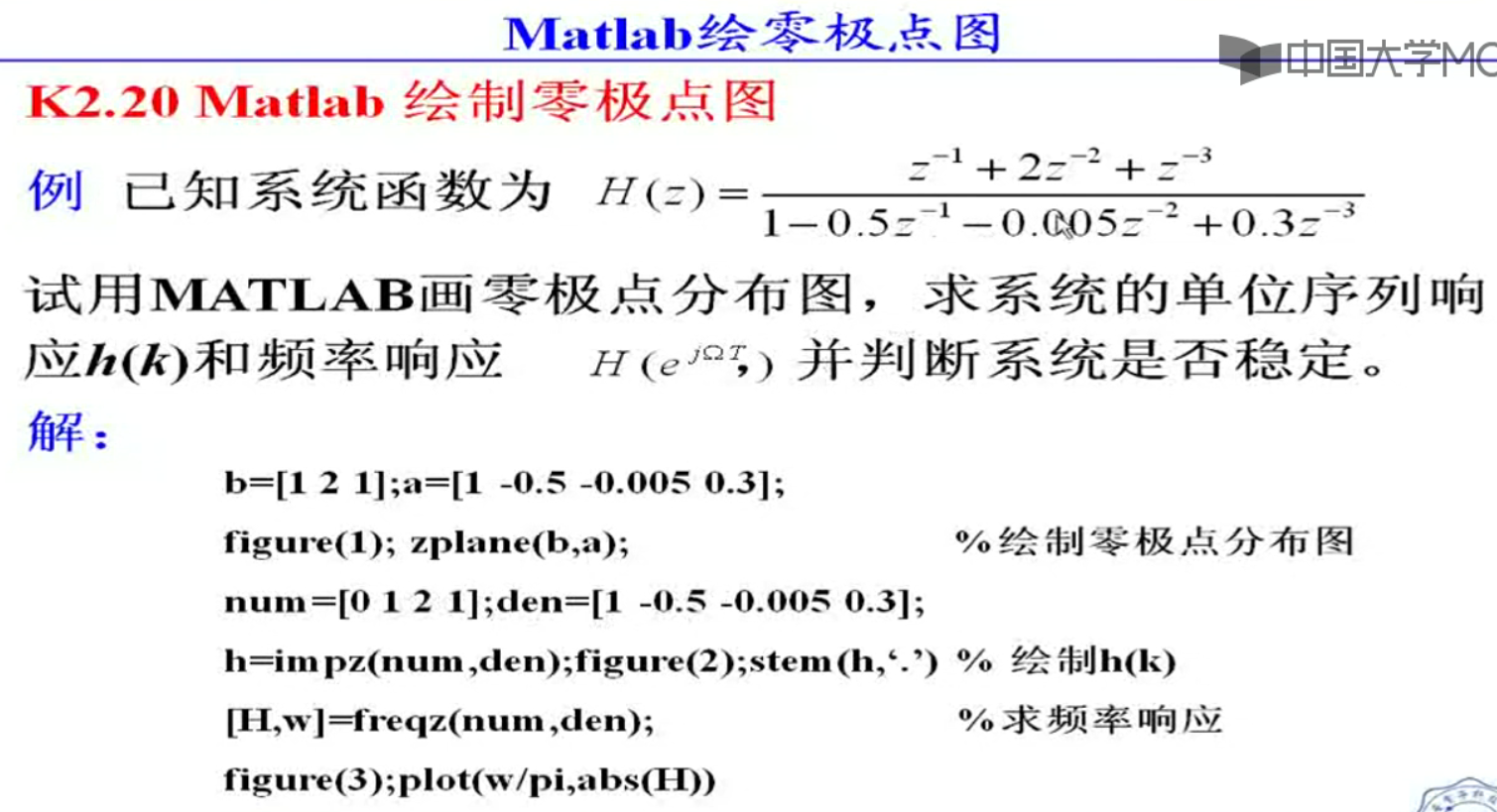

Matlab 绘制零极点图

110 阅读 0 评论 73 点赞

我是靠谱客的博主虚幻小海豚，最近开发中收集的这篇文章主要介绍Matlab 绘制零极点图，觉得挺不错的，现在分享给大家，希望可以做个参考。

在这里插入图片描述

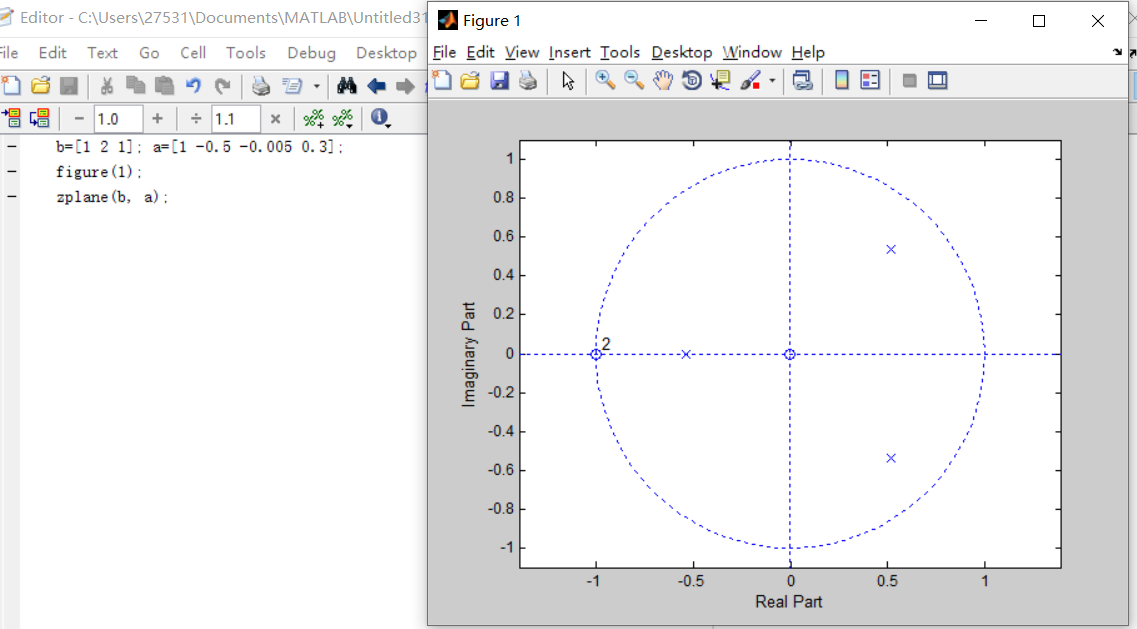

画零极点

b=[1 2 1]; a=[1 -0.5 -0.005 0.3];
figure(1);
zplane(b, a);

在这里插入图片描述

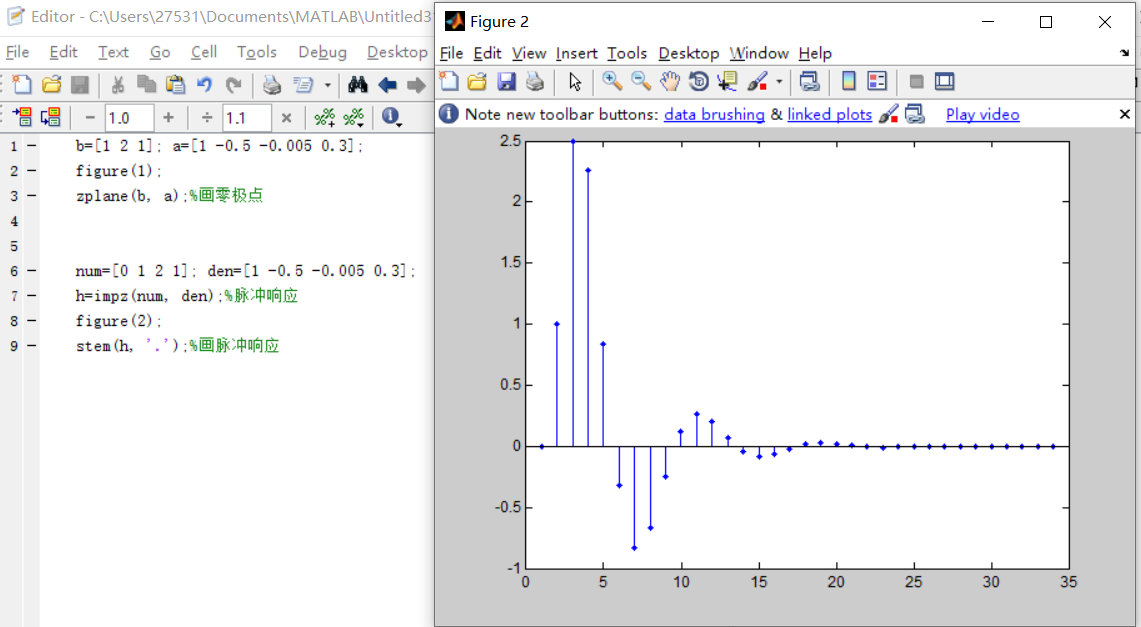

num=[0 1 2 1]; den=[1 -0.5 -0.005 0.3];
h=impz(num, den);%脉冲响应
figure(2);
stem(h, '.');%画脉冲响应

在这里插入图片描述

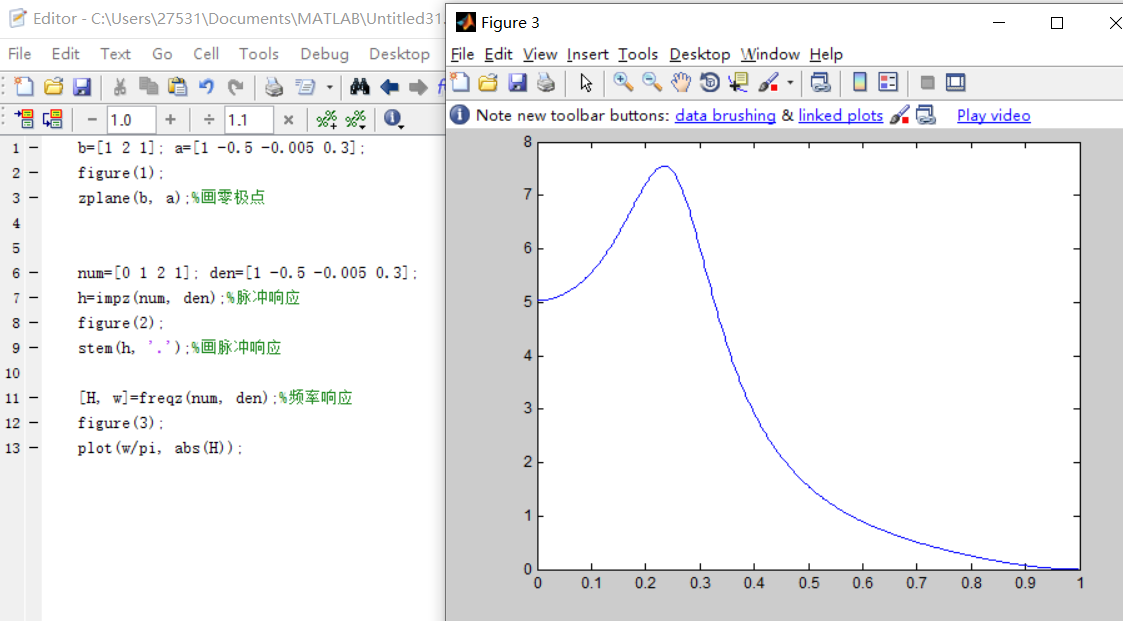

[H, w]=freqz(num, den);%频率响应
figure(3);
plot(w/pi, abs(H));

在这里插入图片描述
