概述

编译阿里云iot的C-SDK

概要

最近有关注MQTT协议，发现各大厂家都有自己的物联网云平台，网上搜索查找到阿里云物联网平台支持设备接入，并提供SDK用户可以通过快速的体验C-SDK感受如何将设备连接到阿里云物联网平台, 并如何将设备的数据发送到平台/以及如何从物联网平台接收数据SDK提供了一系列的编程文档来描述如何使用SDK提供的软件功能请访问此处进行了解
查看官方文档发现编译存在问题，特分享自己的遇到的问题

准备开发环境

本地开发环境Ubuntu14.04 64位

本文开发环境是自己搭建的ubuntu64位虚拟机，开发环境不在这里做过多描述，阿里的官方文档中说到自己没有环境的话可以到Hacklab Web IDE上开发，这里没弄懂这个Web IDE环境，可以以后自己研究下

Linux vm 4.4.0-31-generic #50~14.04.1-Ubuntu SMP Wed Jul 13 01:06:37 UTC 2016 i686 i686 i686 GNU/Linux

安装必要软件命令

$ sudo apt-get install -y build-essential make git gcc gawk

物联网云平台环境搭建

sdk运行之前需要在物联网云平台创建产品和设备，可以查看下面的链接查看
如何创建支持物模型的产品

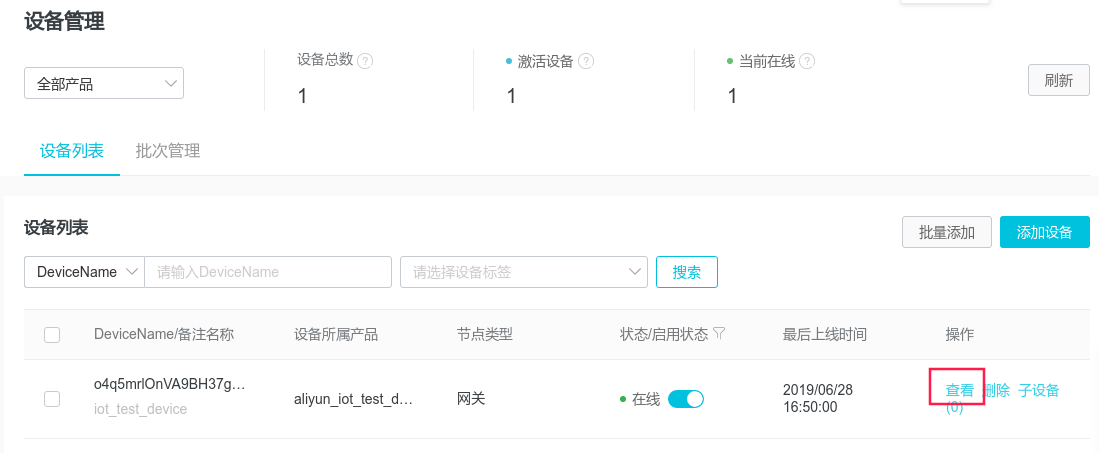

通过常见产品->创建设备的步骤来预先在物联网平台创建设备信息，会生成设备标识码物联网平台设备管理页面

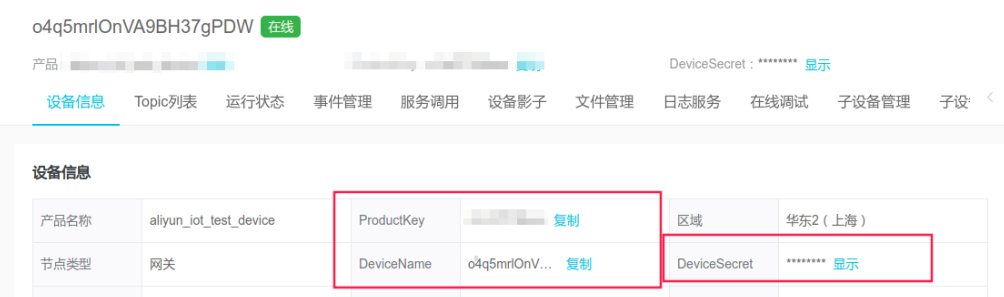

如上图进入设备管理页面，查看设备信息，对应的ProductKey，DeviceName
，DeviceSecret是艺要填入到SDK的代码中的，不然标示不匹配，再在云平台上传查询设备会失败在这里插入图片描述

编译运行代码

官方文档里面说明需要关闭宏FEATURE_DEVICE_MODEL_ENABLED,但是关闭宏之后编译失败。我编译时候没有关闭宏，修改了wrappers/os/ubuntu/HAL_OS_linux.c,里面的ProductKey，DeviceName，DeviceSecret

#ifdef DYNAMIC_REGISTER
....
#else
#ifdef DEVICE_MODEL_ENABLED
char _product_key[IOTX_PRODUCT_KEY_LEN + 1]
= "xxxxxxx";
char _product_secret[IOTX_PRODUCT_SECRET_LEN + 1] = "fSAF0hle6xL0oRWd";
char _device_name[IOTX_DEVICE_NAME_LEN + 1]
= "xxxxxxxxxxx";
char _device_secret[IOTX_DEVICE_SECRET_LEN + 1]
= "xxxxxxxxxxxxxxxxx";
#else

修改完成之后执行make命令输出如下打印

SELECTED CONFIGURATION:
....
. [certs]
. [config.bat]
. [external_libs]
. [extract.bat]
. [extract.sh]
. [LICENSE]
. [makefile]
. [make.settings]
. [model.json]
. [output]
. [README.md]
. [src]
. [tools]
| RATE
| OBJ NAME
|
BYTES/TOTAL |
MODULE NAME |
|-------|-------------------------------------|----------------|----------------------------|
| 100%
| dev_sign_mqtt.o
|
1775/1775 |
src/dev_sign |
|-------|-------------------------------------|----------------|----------------------------|
| 27.3% | infra_cjson.o
|
3584/13113 |
src/infra |
| 18.7% | infra_sha256.o
|
2459/13113 |
src/infra |
| 13.1% | infra_compat.o
|
1730/13113 |
src/infra |
| 12.3% | infra_report.o
|
1613/13113 |
src/infra |
| 8.76% | infra_string.o
|
1150/13113 |
src/infra |
| 8.40% | infra_prt_nwk_payload.o
|
1102/13113 |
src/infra |
| 3.88% | infra_net.o
|
509/13113 |
src/infra |
| 3.53% | infra_timer.o
|
464/13113 |
src/infra |
| 2.78% | infra_defs.o
|
365/13113 |
src/infra |
| 1.04% | infra_log.o
|
137/13113 |
src/infra |
|-------|-------------------------------------|----------------|----------------------------|
| 18.7% | dm_manager.o
|
7397/39446 |
src/dev_model |
| 16.8% | dm_message.o
|
6643/39446 |
src/dev_model |
| 13.7% | impl_linkkit.o
|
5411/39446 |
src/dev_model |
| 9.38% | dm_msg_process.o
|
3702/39446 |
src/dev_model |
| 8.17% | dm_utils.o
|
3223/39446 |
src/dev_model |
| 7.95% | dm_api.o
|
3139/39446 |
src/dev_model |
| 5.21% | dm_client.o
|
2057/39446 |
src/dev_model |
| 4.84% | dm_log_report.o
|
1912/39446 |
src/dev_model |
| 4.27% | iotx_cm_mqtt.o
|
1685/39446 |
src/dev_model |
| 3.95% | iotx_cm.o
|
1562/39446 |
src/dev_model |
| 3.03% | dm_message_cache.o
|
1199/39446 |
src/dev_model |
| 1.78% | dm_ipc.o
|
705/39446 |
src/dev_model |
| 1.53% | dm_client_adapter.o
|
606/39446 |
src/dev_model |
| 0.51% | dm_opt.o
|
205/39446 |
src/dev_model |
|-------|-------------------------------------|----------------|----------------------------|
| 62.0% | iotx_mqtt_client.o
|
11580/18648 |
src/mqtt |
| 13.9% | mqtt_api.o
|
2605/18648 |
src/mqtt |
| 6.86% | MQTTPacket.o
|
1281/18648 |
src/mqtt |
| 6.29% | MQTTConnectClient.o
|
1173/18648 |
src/mqtt |
| 3.25% | MQTTSubscribeClient.o
|
607/18648 |
src/mqtt |
| 2.90% | MQTTSerializePublish.o
|
542/18648 |
src/mqtt |
| 2.44% | MQTTUnsubscribeClient.o
|
456/18648 |
src/mqtt |
| 2.16% | MQTTDeserializePublish.o
|
404/18648 |
src/mqtt |
|-------|-------------------------------------|----------------|----------------------------|
| 20.8% | ssl_tls.o
|
29324/140365 |
external_libs/mbedtls |
| 11.1% | bignum.o
|
15655/140365 |
external_libs/mbedtls |
| 8.55% | error.o
|
12006/140365 |
external_libs/mbedtls |
| 8.15% | x509_crt.o
|
11447/140365 |
external_libs/mbedtls |
| 7.68% | ssl_cli.o
|
10781/140365 |
external_libs/mbedtls |
| 7.31% | rsa.o
|
10271/140365 |
external_libs/mbedtls |
| 4.28% | sha1.o
|
6010/140365 |
external_libs/mbedtls |
| 3.81% | aes.o
|
5353/140365 |
external_libs/mbedtls |
| 3.58% | sha256.o
|
5037/140365 |
external_libs/mbedtls |
| 3.02% | oid.o
|
4241/140365 |
external_libs/mbedtls |
| 1.98% | x509.o
|
2788/140365 |
external_libs/mbedtls |
| 1.95% | cipher.o
|
2739/140365 |
external_libs/mbedtls |
| 1.87% | debug.o
|
2629/140365 |
external_libs/mbedtls |
| 1.59% | net_sockets.o
|
2240/140365 |
external_libs/mbedtls |
| 1.54% | pkparse.o
|
2175/140365 |
external_libs/mbedtls |
| 1.54% | md.o
|
2174/140365 |
external_libs/mbedtls |
| 1.44% | ctr_drbg.o
|
2035/140365 |
external_libs/mbedtls |
| 1.43% | ssl_ciphersuites.o
|
2009/140365 |
external_libs/mbedtls |
| 1.32% | asn1parse.o
|
1855/140365 |
external_libs/mbedtls |
| 1.31% | pk.o
|
1843/140365 |
external_libs/mbedtls |
| 0.84% | entropy.o
|
1182/140365 |
external_libs/mbedtls |
| 0.76% | ssl_cookie.o
|
1077/140365 |
external_libs/mbedtls |
| 0.76% | md_wrap.o
|
1068/140365 |
external_libs/mbedtls |
| 0.71% | base64.o
|
1002/140365 |
external_libs/mbedtls |
| 0.70% | pk_wrap.o
|
992/140365 |
external_libs/mbedtls |
| 0.63% | cipher_wrap.o
|
893/140365 |
external_libs/mbedtls |
| 0.43% | pem.o
|
617/140365 |
external_libs/mbedtls |
| 0.40% | timing.o
|
570/140365 |
external_libs/mbedtls |
| 0.19% | entropy_poll.o
|
273/140365 |
external_libs/mbedtls |
| 0.05% | platform.o
|
79/140365 |
external_libs/mbedtls |
|-------|-------------------------------------|----------------|----------------------------|
| 69.3% | HAL_OS_linux.o
|
4884/7041 |
wrappers |
| 30.6% | HAL_TCP_linux.o
|
2157/7041 |
wrappers |
| RATE
| MODULE NAME
| ROM
| RAM
| BSS
| DATA
|
|-------|-------------------------------------|-----------|-----------|------------|--------|
| 54.0% | src/dev_model
| 39474
| 216
| 188
| 28
|
| 25.5% | src/mqtt
| 18648
| 28
| 28
| 0
|
| 18.2% | src/infra
| 13301
| 252
| 64
| 188
|
| 2.50% | src/dev_sign
| 1831
| 56
| 0
| 56
|
|-------|-------------------------------------|-----------|-----------|------------|--------|
|
100% | - IN TOTAL -
| 73254
| 552
| 280
| 272
|

在sdk的output/release/bin/下执行./mqtt-example

main|125 :: mqtt example
establish tcp connection with server(host='a1z6TfYBkwo.iot-as-mqtt.cn-shanghai.aliyuncs.com', port=[1883])
success to establish tcp, fd=3
> {
>
"id": "0",
>
"version": "1.0",
>
"params": [
>
{
>
"attrKey": "SYS_LP_SDK_VERSION",
>
"attrValue": "3.0.1",
>
"domain": "SYSTEM"
>
},
>
{
>
"attrKey": "SYS_SDK_LANGUAGE",
>
"attrValue": "C",
>
"domain": "SYSTEM"
>
}
>
],
>
"method": "thing.deviceinfo.update"
> }
> {
>
"id": "1",
>
"params": {
>
"version": "app-1.0.0-20180101.1000"
>
}
> }
> {
>
"message": "hello!"
> }
example_event_handle|098 :: msg->event_type : 9
example_event_handle|098 :: msg->event_type : 3
example_event_handle|098 :: msg->event_type : 9
> {
>
"message": "hello!"
> }
> {
>
"message": "hello!"
> }

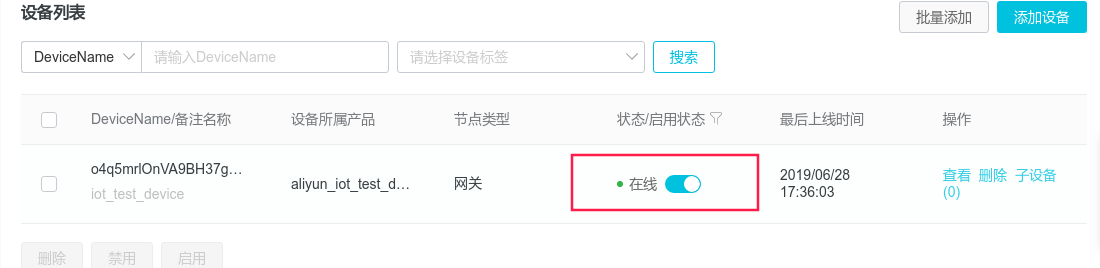

表示连接平台成功，在物联网云平台下查看设备在线状态，如果在线表示成功
在这里插入图片描述
