ST联合阿里云推出了云接入的相关培训（基于STM32的端到端物联网全栈开发），所采用的的板卡为NUCLEO-L4R5ZI板，实现的主要功能为采集温湿度传感器上传到阿里云物联网平台，并可以通过物联网平台设置端的温度阈值。对于STM32端的开发，主要涉及两面：基于paho MQTT协议栈连接阿里云；基于Linkkit 协议栈连接阿里云。本文主要讲述基于paho MQTT连接阿里云相关知识。

在这里部讲述MQTT协议相关的知识。通过阅读官方给的demo代码，对比发现，该例程与现在网上查到的移植paho MQTT有很大的不同，阿里及ST设计的这个框架比较好，只需添加对应的底层驱动代码即可能够兼容WIFI、2G/3G/4G、以太网连接阿里云。

一、平台介绍

NUCLEO-L4R5ZI板卡MCU为STM32L4R5ZI；X-NUCLEO-IKS01A3为ST官方的传感器电路板；EXT-AT3080为庆科基于无线模块EMW3080设计WIFI电路板。

二、软件架构

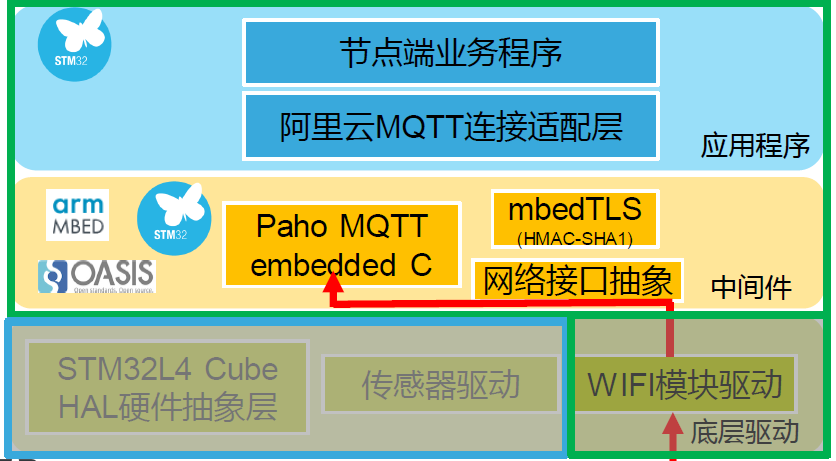

以下是官方给的软件架构，只需设计底层的WIFI驱动即可。

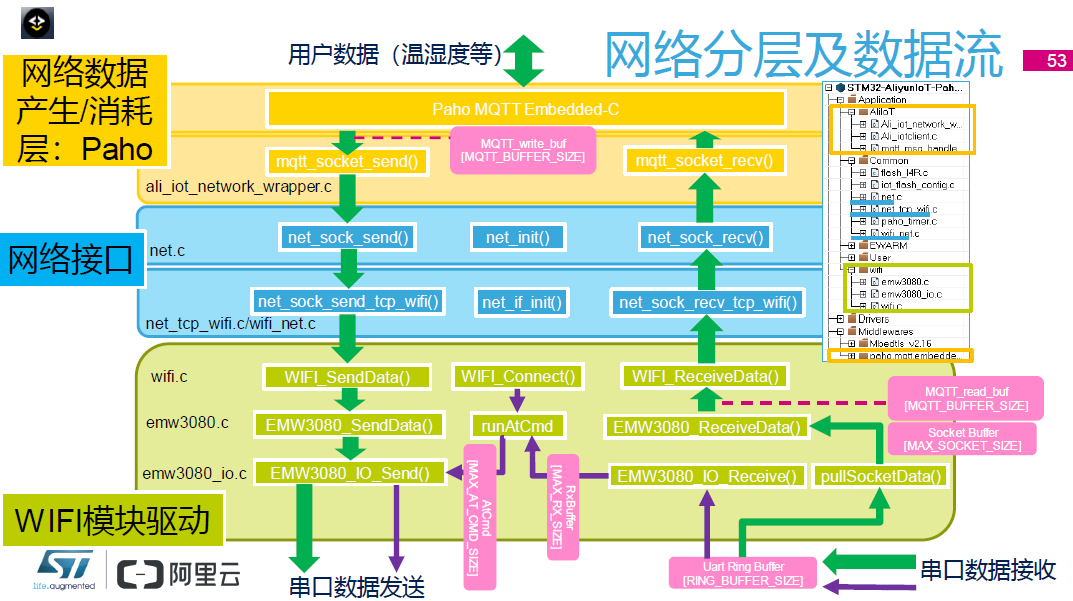

网络分层。黄色部分为阿里提供的MQTT接口，蓝色部分为ST官方提供的网络层架构，绿色部分对应着具体的底层操作函数，比如说收发数据、连接网络等。针对不同的硬件，只需更改绿色部分的代码即可。

三、详细介绍

3.1 数据分层

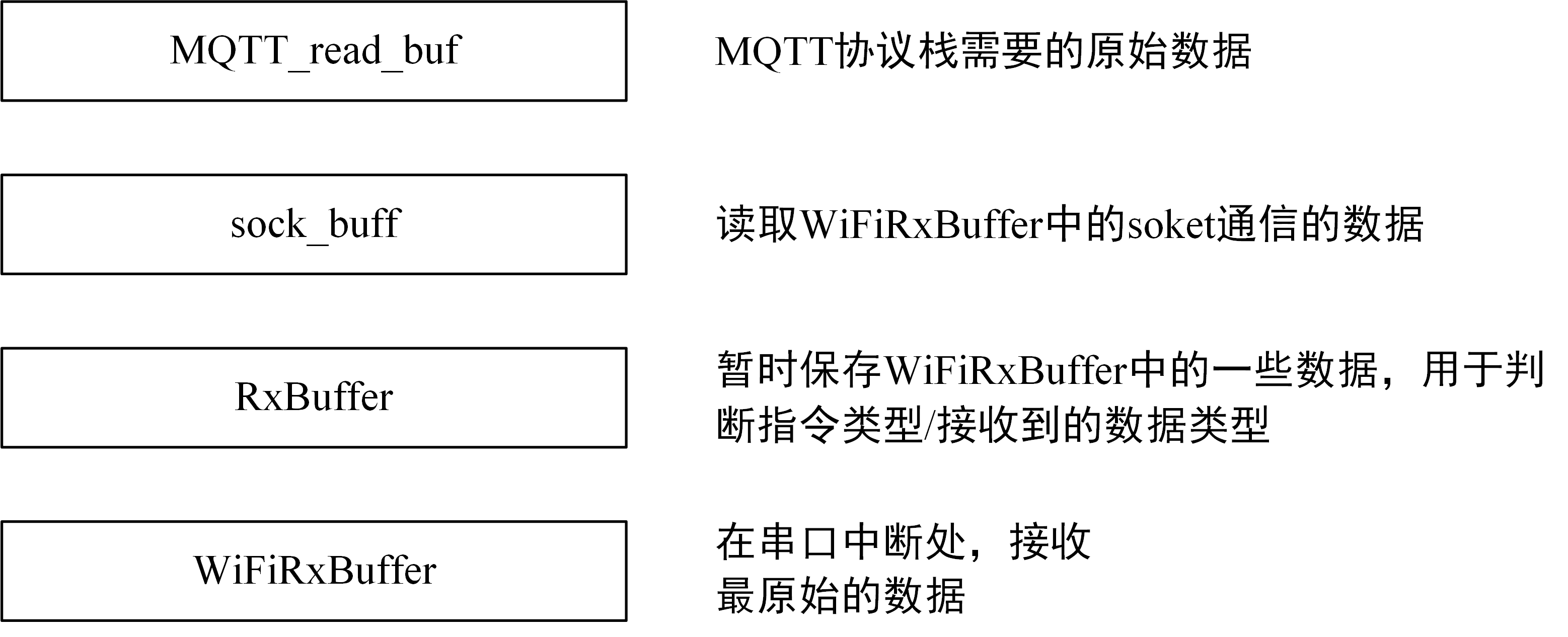

emw3080采用AT指令，在此也简单介绍一下该例程中STM32接收emw3080指令的数据流走向。如下图所示。

WiFiRxBuffer位于串口中断中，用于存储WIFI模块发送给模块的所有数据（最原始的数据）。而RxBuffer用于判断AT指令的返回值。socks_buffer用于保存TCP客户端发过来的具体数据（+CIPEVENT:SOCKET,1,10,1234567890），而MQTT_read_buf为MQTT协议栈所需要的数据，这样一来也做到数据分层。

3.2 整体框架

在程序中会定义以下三个变量。

MQTTClient Client;
//MQTT客户端
Network sNetwork;
//MQTT的网络，里面会包含网络soket
net_hnd_t
hnet;
//网络接口定义

那么这三者是如何连接起来的，如下图所示。

该例程中STM32中要实现MQTT收发数据，函数的调用过程见下图。
