EC600 QuecPython 自带Aliyun、腾讯云物联网平台的接入库，但重口难调，产品项目中更多的是接入自己搭建的第三方服务器。

MQTT协议接入不同的服务器，最大的区别在于connect报文。

connect报文的载荷中，包含了设备的登录账号，而每个平台都有自己的设备管理方式，也就造成编码方式的不一致。不过好在MQTT也规定了 clientId、userName、passWord 这几个关键载荷，用户只要保证这几个部分与平台匹配即可连接。

使用 EC600 QuecPython 接入第三方MQTT服务器，需要使用 umqtt 模块。

这里为方便测试，使用阿里云账号，不过不用 aliyun 的MQTT接入库，直接用 umqtt 模块。

EC600 umqtt 使用帮助：QuecPython - 在线API文档
本篇demo使用的测试设备账号、以及密码的合成方式：网络调试助手接入阿里云MQTT物联网平台，逐字节讲解各字段合成方式
阿里云物联网平台的设备添加：阿里云物联网平台注册、添加产品、设备

上述的设备账号会一直保留，方便测试，各位可放心使用。

EC600 MQTT脚本

接入第三方MQTT服务器，需要根据自己的设备及服务器，自行计算并替换：clientId、userName、passWord、brokerUrl 以及 topic。（阿里云的 clientI、userName、passWord 计算方式见上述链接）

Demo代码：

复制代码

from machine import Pin
import log
import checkNet
from umqtt import MQTTClient
# 使用提前计算好的密码，可以登录连接。hamc库暂时使用有问题，待官方的固件库更新
# 使用umqtt库接入阿里云物联网平台，模拟接入第三方MQTT服务器进行测试
clientId = 'co_0001|securemode=3,signmethod=hmacsha1|'
userName ='co_0001&a1wFylTxYeD'
passWord = 'e782b5e55b37655c27812a60c307b0a7575d8f6d'
brokerUrl = 'a1wFylTxYeD.iot-as-mqtt.cn-shanghai.aliyuncs.com'
topic_post = b'/sys/a1wFylTxYeD/co_0001/thing/event/property/post'
topic_set = b'/sys/a1wFylTxYeD/co_0001/thing/service/property/set'
PROJECT_NAME = "MQTT_example"
PROJECT_VERSION = "1.0.0"
# 检查网络状态，创建checkNet对象
checknet = checkNet.CheckNetwork(PROJECT_NAME, PROJECT_VERSION)
# 设置日志输出级别，仅输出等级高于INFO的日志结果
log.basicConfig(level=log.INFO)
log = log.getLogger("MQTT")
state = 0
# V1.2 Demo板上的led - D6
blink = False
led = Pin(Pin.GPIO24, Pin.OUT, Pin.PULL_DISABLE, 0)
# 设置MQTT接收消息回调
def sub_cb(topic, msg):
global state
log.info("Subscribe Recv: Topic={},Msg={}".format(topic.decode(), msg.decode()))
state = 1
# 收到下发的消息时，LED亮灭状态会发生变化
global blink
blink = bool(1-blink)
led.write(blink)
if __name__ == '__main__':
# 上电运行后调试输出 项目名称、项目版本号、固件版本号、开机原因、SIM卡状态
checknet.poweron_print_once()
print('Hardware PowerON!')
# 开机后LED亮起，指示状态。
led.write(1)
# 阻塞等待网络就绪，超时等待30s
stagecode, subcode = checknet.wait_network_connected(30)
if stagecode == 3 and subcode == 1:
# 网络准备就绪，开始执行用户代码
log.info('Network connection successful! Then connect to Aliyun MQTT')
# 指示LED灭掉，提示网络连接正常。
led.write(0)
print('username:', userName)
print('password:', passWord)
# 创建一个mqtt实例
c = MQTTClient(
client_id=clientId,
server=brokerUrl,
port=1883,
user=userName,
password=passWord,
keepalive=60)
# 设置消息回调
c.set_callback(sub_cb)
# 建立连接
try:
c.connect()
except Exception as e:
print('!!!,e=%s' % e)
# 正常连接后，输出消息
log.info('Aliyun MQTT connected , Then subscribe topic')
# 订阅主题
c.subscribe(topic_post)
log.info('subscribe topic: %s' % topic_post)
c.subscribe(topic_set)
log.info('subscribe topic: %s' % topic_set)
# 发布消息
c.publish(topic_post, 'test publish')
log.info('Publish topic: %s, Msg: %s' % (topic_post, 'test publish'))
log.info('listen')
while True:
c.wait_msg()
# 阻塞函数，监听消息
else:
log.info('Network connection failed! stagecode = {}, subcode = {}'.format(stagecode, subcode))

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
from machine import Pin
import log
import checkNet
from umqtt import MQTTClient
# 使用提前计算好的密码，可以登录连接。hamc库暂时使用有问题，待官方的固件库更新
# 使用umqtt库接入阿里云物联网平台，模拟接入第三方MQTT服务器进行测试
clientId = 'co_0001|securemode=3,signmethod=hmacsha1|'
userName ='co_0001&a1wFylTxYeD'
passWord = 'e782b5e55b37655c27812a60c307b0a7575d8f6d'
brokerUrl = 'a1wFylTxYeD.iot-as-mqtt.cn-shanghai.aliyuncs.com'
topic_post = b'/sys/a1wFylTxYeD/co_0001/thing/event/property/post'
topic_set = b'/sys/a1wFylTxYeD/co_0001/thing/service/property/set'
PROJECT_NAME = "MQTT_example"
PROJECT_VERSION = "1.0.0"
# 检查网络状态，创建checkNet对象
checknet = checkNet.CheckNetwork(PROJECT_NAME, PROJECT_VERSION)
# 设置日志输出级别，仅输出等级高于INFO的日志结果
log.basicConfig(level=log.INFO)
log = log.getLogger("MQTT")
state = 0
# V1.2 Demo板上的led - D6
blink = False
led = Pin(Pin.GPIO24, Pin.OUT, Pin.PULL_DISABLE, 0)
# 设置MQTT接收消息回调
def sub_cb(topic, msg):
global state
log.info("Subscribe Recv: Topic={},Msg={}".format(topic.decode(), msg.decode()))
state = 1
# 收到下发的消息时，LED亮灭状态会发生变化
global blink
blink = bool(1-blink)
led.write(blink)
if __name__ == '__main__':
# 上电运行后调试输出 项目名称、项目版本号、固件版本号、开机原因、SIM卡状态
checknet.poweron_print_once()
print('Hardware PowerON!')
# 开机后LED亮起，指示状态。
led.write(1)
# 阻塞等待网络就绪，超时等待30s
stagecode, subcode = checknet.wait_network_connected(30)
if stagecode == 3 and subcode == 1:
# 网络准备就绪，开始执行用户代码
log.info('Network connection successful! Then connect to Aliyun MQTT')
# 指示LED灭掉，提示网络连接正常。
led.write(0)
print('username:', userName)
print('password:', passWord)
# 创建一个mqtt实例
c = MQTTClient(
client_id=clientId,
server=brokerUrl,
port=1883,
user=userName,
password=passWord,
keepalive=60)
# 设置消息回调
c.set_callback(sub_cb)
# 建立连接
try:
c.connect()
except Exception as e:
print('!!!,e=%s' % e)
# 正常连接后，输出消息
log.info('Aliyun MQTT connected , Then subscribe topic')
# 订阅主题
c.subscribe(topic_post)
log.info('subscribe topic: %s' % topic_post)
c.subscribe(topic_set)
log.info('subscribe topic: %s' % topic_set)
# 发布消息
c.publish(topic_post, 'test publish')
log.info('Publish topic: %s, Msg: %s' % (topic_post, 'test publish'))
log.info('listen')
while True:
c.wait_msg()
# 阻塞函数，监听消息
else:
log.info('Network connection failed! stagecode = {}, subcode = {}'.format(stagecode, subcode))

运行现象

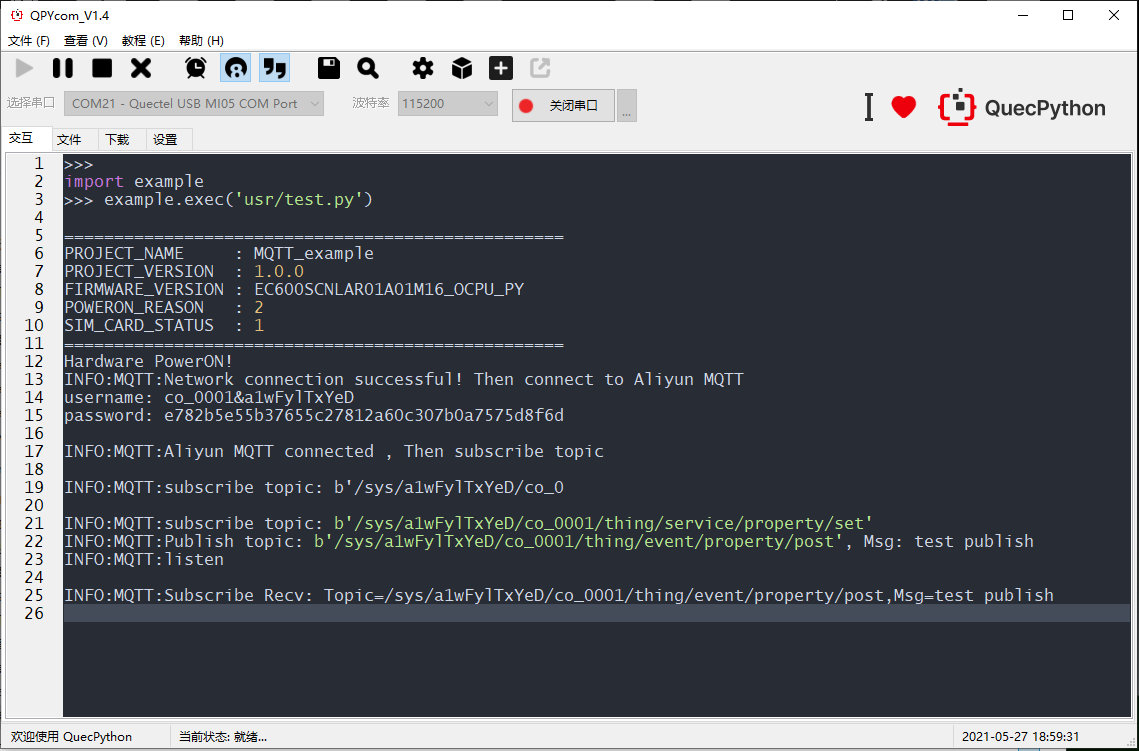

SIM插入、4G网络正常，正常运行的现象。

log会显示正常连接、订阅topic 和 publish。最后在 publish 一条消息后，一直处于监听状态。
在这里插入图片描述

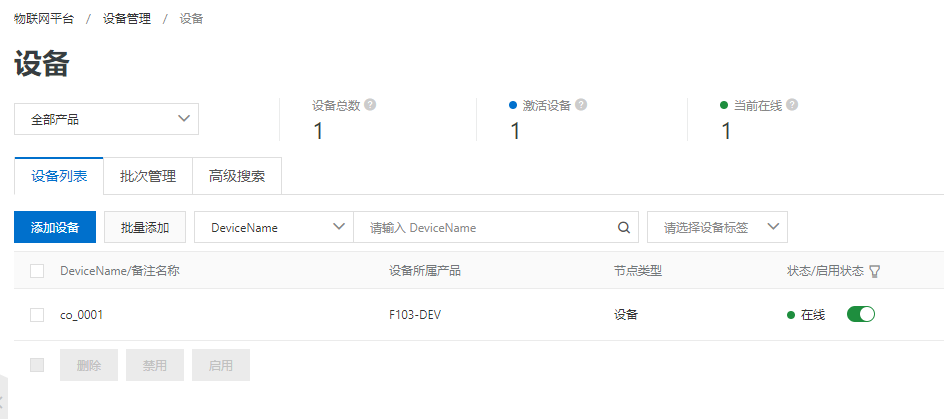

连接后能在管理页面看到设备在线。

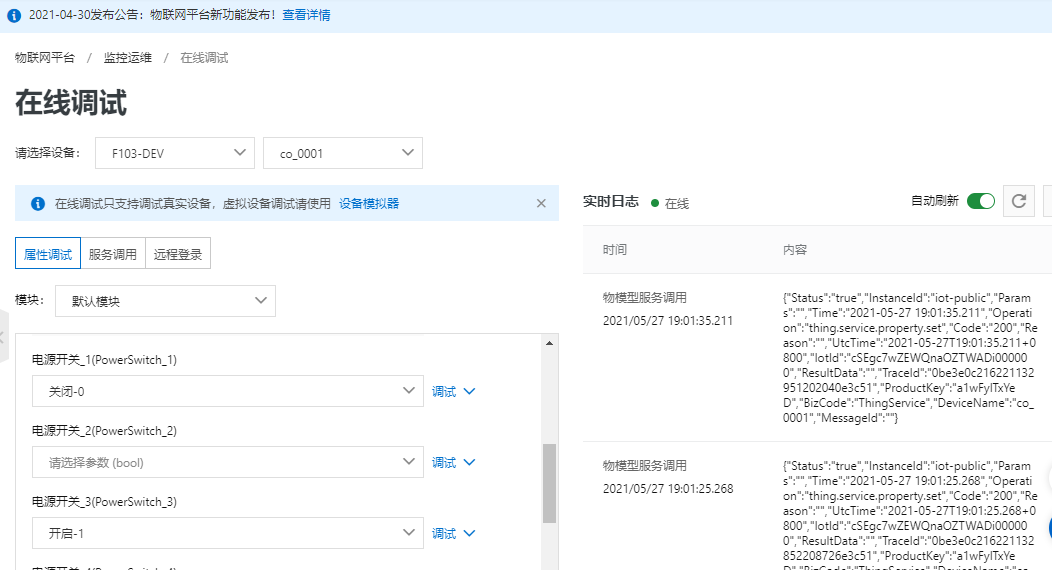

测试下发控制消息
观察 V1.2 Demo板上的led - D6，收到下发的消息时的同时，LED亮灭状态也会发生变化。（led亮灭是脚本中自己加入的代码）

注意事项

hmac 暂时有问题，需要等待固件更新，才可以让设备自行合成 passWord。
接入第三方MQTT服务器，需要自行计算clientId、userName、passWord、brokerUrl 以及 topic，并替换。
umqtt的异常提醒很坑，如设备账号填错，会报错 bytes index out of range。而非重新连接。
代码中如有 while，会导致与上位机的通信阻塞。重新下载脚本时，需要断开连接、复位、再重新连接。（如带有while 的脚本文件名为 main.py，则会上电自运行，只能通过重刷固件解决）
