ESP8266/esp32接入阿里云物联网平台点灯控制类案例

715 阅读 0 评论
我是靠谱客的博主 幽默香烟，最近开发中收集的这篇文章主要介绍ESP8266/esp32接入阿里云物联网平台点灯控制类案例，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

ESP8266/esp32接入阿里云物联网平台点灯控制类案例

  • ????阿里云物联网云平台介绍：https://help.aliyun.com/product/30520.html

????需要自己在阿里云物联网云平台注册自己的账户，这里不做介绍了。

????阿里云物联网云平台创建设备过程

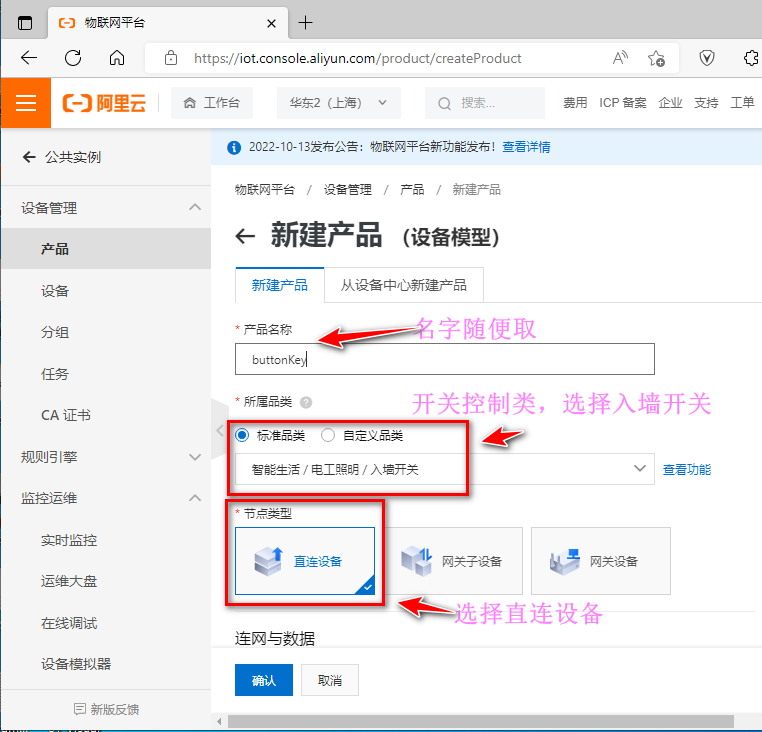

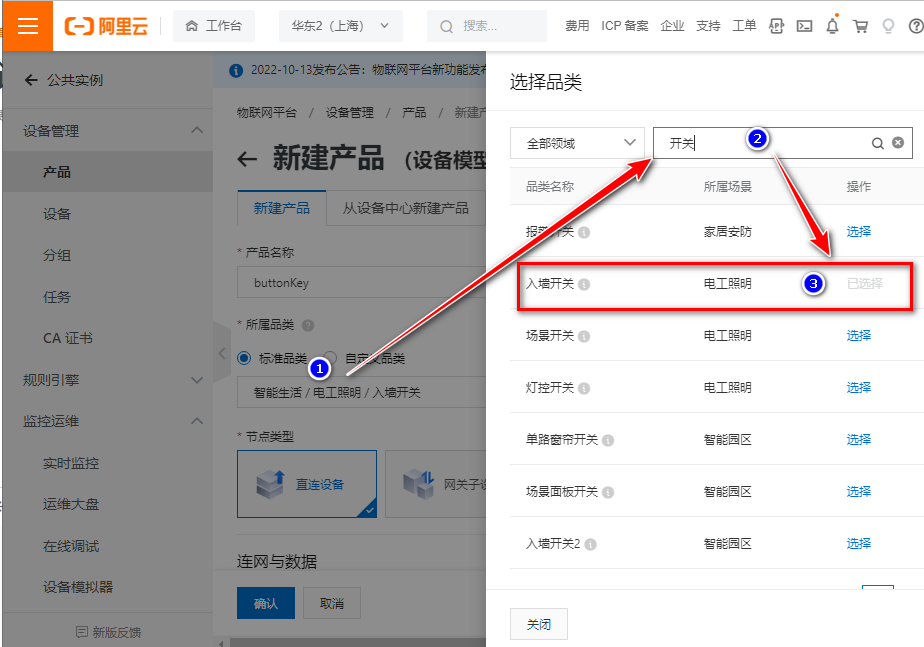

  • ????选择设备类型-选择入墙开关。
    在这里插入图片描述

????入墙开关最多能同时接入9路开关按键控制
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

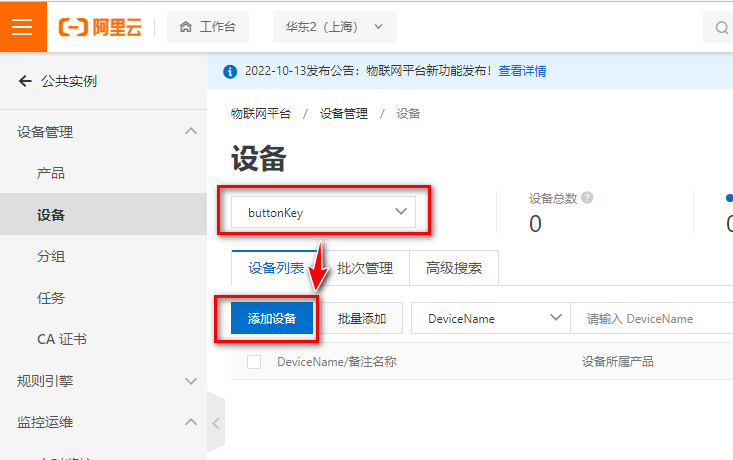

  • ????找到设备栏，添加设备
    在这里插入图片描述
    在这里插入图片描述

  • ????配置界面
    在这里插入图片描述

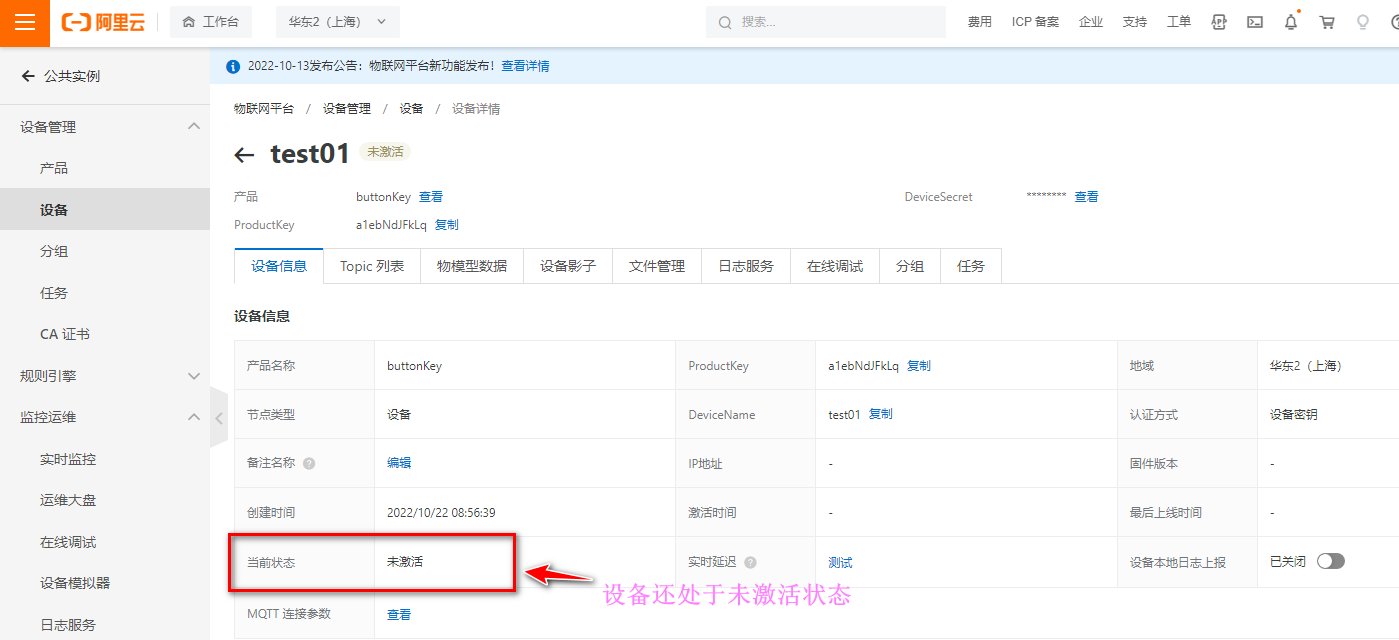

  • ????创建成功，并点击前往管理
    在这里插入图片描述
    在这里插入图片描述

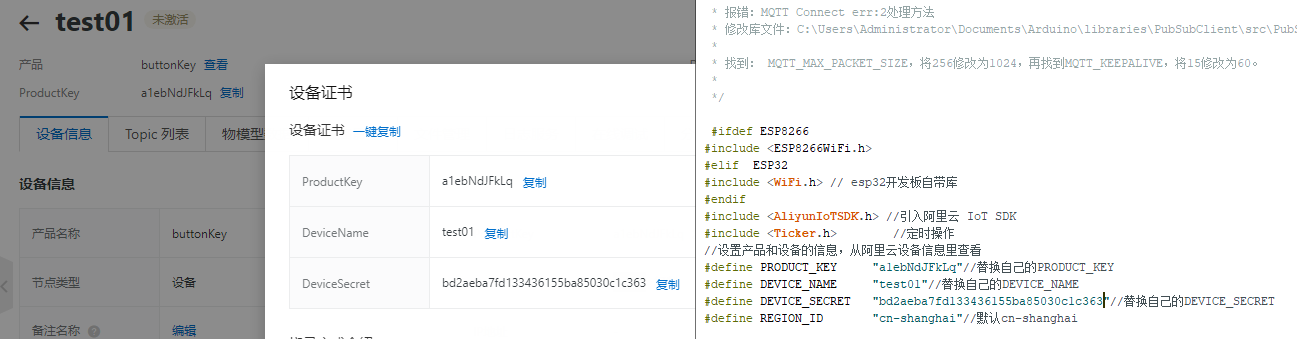

  • ????将设备三元组填写到代码中
    在这里插入图片描述
    在这里插入图片描述

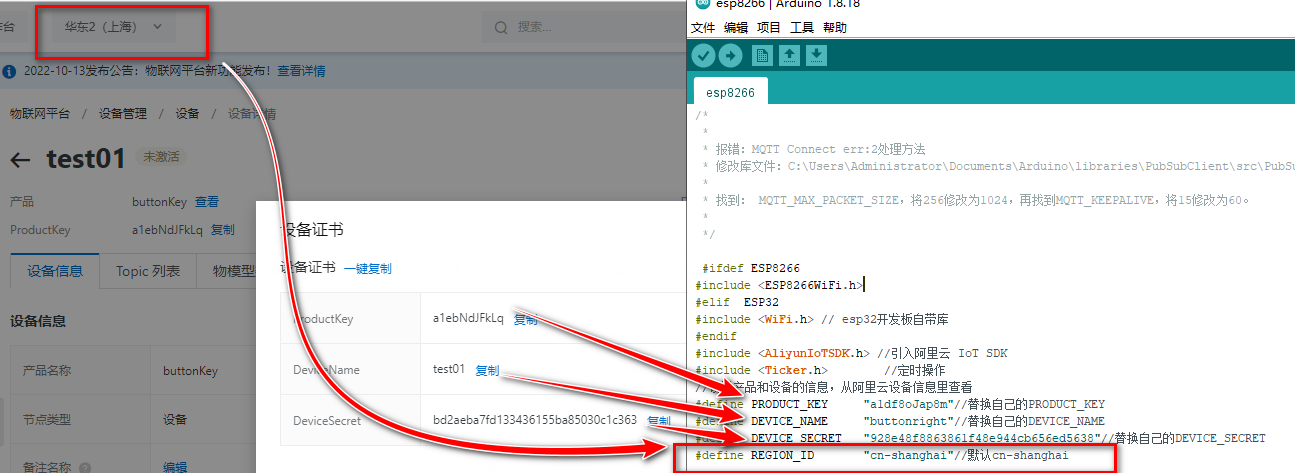

  • ????所属地区（REGION_ID）一般都是华东地区，地址填写：cn-shanghai
    在这里插入图片描述

  • ⌛上传代码后，打开串口监视器
    在这里插入图片描述

????如果接入成功，设备将自动激活。

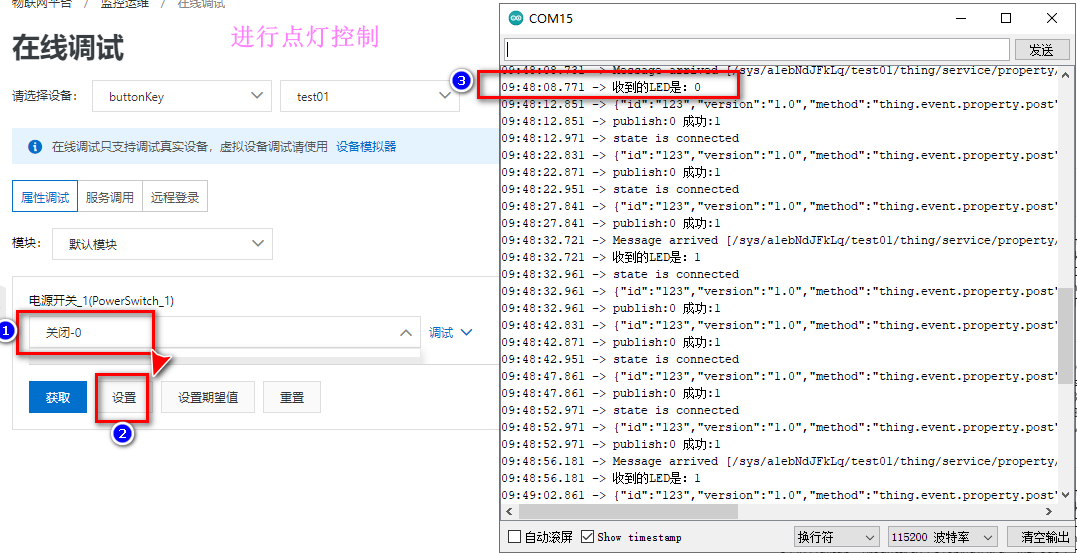

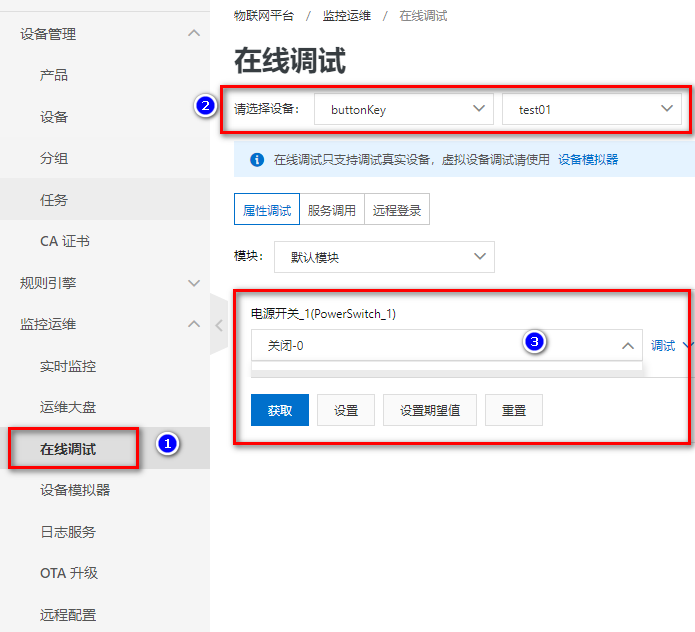

  • ⛳进入设备在线调试，选择好控制指令，（在线调试页面只支持一路开关控制），点击设置即可将开关类的值发送到设备端并让ESP8266执行动作。
    在这里插入图片描述
  • ????在线调试和串口信息输出
    在这里插入图片描述

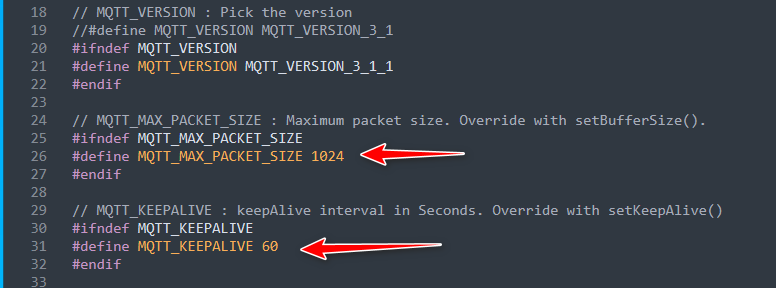

????代码上传后报MQTT Connect err:2处理方法

找到安装的PubSubClient.h库所在文件夹位置：C:UsersAdministratorDocumentsArduinolibrariesPubSubClientsrcPubSubClient.h

 MQTT_MAX_PACKET_SIZE，将256修改为1024，
再找到MQTT_KEEPALIVE，将15修改为60。

在这里插入图片描述

????代码依赖库

????所需库均可在Arduino IDE管理库（Ctrl + Shift + I）页面搜索并下载到。

  • AliyunIoTSDK -点击这里会自动打开管理库页面: http://librarymanager/All#AliyunIoTSDK
  • Ticker -点击这里会自动打开管理库页面: http://librarymanager/All#Ticker
  • PubSubClient -点击这里会自动打开管理库页面: http://librarymanager/All#PubSubClient
  • Crypto -点击这里会自动打开管理库页面: http://librarymanager/All#Crypto
  • ArduinoJson -点击这里会自动打开管理库页面: http://librarymanager/All#ArduinoJson

????实例代码

/*
*
* 报错：MQTT Connect err:2处理方法
* 修改库文件：C:UsersAdministratorDocumentsArduinolibrariesPubSubClientsrcPubSubClient.h
*
* 找到： MQTT_MAX_PACKET_SIZE，将256修改为1024，再找到MQTT_KEEPALIVE，将15修改为60。
*
*/
/*
* 所需库
* AliyunIoTSDK -点击这里会自动打开管理库页面: http://librarymanager/All#AliyunIoTSDK
* Ticker -点击这里会自动打开管理库页面: http://librarymanager/All#Ticker
* PubSubClient -点击这里会自动打开管理库页面: http://librarymanager/All#PubSubClient
* Crypto -点击这里会自动打开管理库页面: http://librarymanager/All#Crypto
* ArduinoJson -点击这里会自动打开管理库页面: http://librarymanager/All#ArduinoJson
*
*/
#ifdef ESP8266
#include <ESP8266WiFi.h>
#elif
ESP32
#include <WiFi.h> // esp32开发板自带库
#endif
#include <AliyunIoTSDK.h> //引入阿里云 IoT SDK
#include <Ticker.h>
//定时操作
//设置产品和设备的信息，从阿里云设备信息里查看
#define PRODUCT_KEY
"a1ebNdJFkLq"//替换自己的PRODUCT_KEY
#define DEVICE_NAME
"test01"//替换自己的DEVICE_NAME
#define DEVICE_SECRET
"bd2aeba7fd133436155ba85030c1c363"//替换自己的DEVICE_SECRET
#define REGION_ID
"cn-shanghai"//默认cn-shanghai
#define WIFI_SSID
"MERCURY_D268G"//替换自己的WIFI
#define WIFI_PASSWD
"pba5ayzk"//替换自己的WIFI
#define LED_BUILTIN
(2)
#define led2
(23)
#define led3
(22)
static WiFiClient espClient;
int Data = 0;
//定义要上传的数据
int count = 0;
//定义一个计数值
Ticker ticker;
//建立Ticker用于实现定时功能
void setup()
{
Serial.begin(115200);
pinMode(LED_BUILTIN, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH);
digitalWrite(led2, HIGH);
digitalWrite(led3, HIGH);
wifiInit(WIFI_SSID, WIFI_PASSWD); //连接到wifi
ticker.attach(1,myfunction);
//相当于定时器中断函数，一秒执行一次myfunction这个函数
//初始化 iot，需传入 wifi 的 client，和设备产品信息
AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID);
/*在阿里云物联网平台，添加标准品类-选择"入墙开关",最多能同时接入9路开关按键控制*/
//绑定一个设备属性回调，当远程修改此属性，会触发LED函数
AliyunIoTSDK::bindData("PowerSwitch_1", LED);
//绑定一个设备属性回调，当远程修改此属性，会触发LED函数
AliyunIoTSDK::bindData("PowerSwitch_2", LED2);
//绑定一个设备属性回调，当远程修改此属性，会触发LED函数
AliyunIoTSDK::bindData("PowerSwitch_3", LED3);
}
void loop()
{
AliyunIoTSDK::loop();//必要函数
/**每隔5秒上传一次数据**/
if(count >= 5)
{
count = 0;
AliyunIoTSDK::send("Data", Data); //发送数据
}
}
//wifi 连接
void wifiInit(const char *ssid, const char *passphrase)
{
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, passphrase);
while (WiFi.status() != WL_CONNECTED)
{
delay(1000);
Serial.println("WiFi not Connect");
}
Serial.println("Connected to AP");
}
//开关1的属性修改的回调函数
void LED(JsonVariant L)//固定格式，修改参数l
{
int LED = L["PowerSwitch_1"];//参数l

LED == 0 ? digitalWrite(LED_BUILTIN, HIGH) : digitalWrite(LED_BUILTIN, LOW);
Serial.printf("收到的LED是："); Serial.println(LED);
}
//开关2的属性修改的回调函数
void LED2(JsonVariant L)//固定格式，修改参数l
{
int LED = L["PowerSwitch_2"];//参数l

LED == 0 ? digitalWrite(led2, HIGH) : digitalWrite(led2, LOW);
Serial.printf("收到的LED2是："); Serial.println(LED);
}
//开关3的属性修改的回调函数
void LED3(JsonVariant L)//固定格式，修改参数l
{
int LED = L["PowerSwitch_3"];//参数l

LED == 0 ? digitalWrite(led3, HIGH) : digitalWrite(led3, LOW);
Serial.printf("收到的LED3是："); Serial.println(LED);
}
void myfunction(){
Data ++;
count ++;
if(Data >= 50)Data = 0;
}
/*
* esp8266编译信息
* 使用 1.0
版本的库 ESP8266WiFi 在文件夹： C:UsersAdministratorAppDataLocalArduino15packagesesp8266hardwareesp82663.0.2librariesESP8266WiFi
使用 0.3
版本的库 AliyunIoTSDK 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesAliyunIoTSDK
使用 6.19.4
版本的库 ArduinoJson 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesArduinoJson
使用 1.0
版本的库 Ticker 在文件夹： C:UsersAdministratorAppDataLocalArduino15packagesesp8266hardwareesp82663.0.2librariesTicker
使用 2.8
版本的库 PubSubClient 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesPubSubClient
使用 0.4.0
版本的库 Crypto 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesCrypto
"C:\Users\Administrator\AppData\Local\Arduino15\packages\esp8266\tools\xtensa-lx106-elf-gcc\3.0.4-gcc10.3-1757bed/bin/xtensa-lx106-elf-size" -A "C:\Users\ADMINI~1\AppData\Local\Temp\arduino_build_760762/esp8266.ino.elf"
项目使用了 288249 字节，占用了 (27%) 程序存储空间。最大为 1044464 字节。
全局变量使用了30924字节，(37%)的动态内存，余留50996字节局部变量。最大为81920字节。
*/
/*
* esp32编译信息
* 使用 2.0.0
版本的库 WiFi 在文件夹： C:UsersAdministratorAppDataLocalArduino15packagesesp32hardwareesp322.0.5librariesWiFi
使用 0.3
版本的库 AliyunIoTSDK 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesAliyunIoTSDK
使用 6.19.4
版本的库 ArduinoJson 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesArduinoJson
使用 2.0.0
版本的库 Ticker 在文件夹： C:UsersAdministratorAppDataLocalArduino15packagesesp32hardwareesp322.0.5librariesTicker
使用 2.8
版本的库 PubSubClient 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesPubSubClient
使用 0.4.0
版本的库 Crypto 在文件夹： C:UsersAdministratorDocumentsArduinolibrariesCrypto
"C:\Users\Administrator\AppData\Local\Arduino15\packages\esp32\tools\xtensa-esp32-elf-gcc\gcc8_4_0-esp-2021r2-patch3/bin/xtensa-esp32-elf-size" -A "C:\Users\ADMINI~1\AppData\Local\Temp\arduino_build_806781/esp8266.ino.elf"
项目使用了 707617 字节，占用了 (21%) 程序存储空间。最大为 3342336 字节。
全局变量使用了39384字节，(12%)的动态内存，余留288296字节局部变量。最大为327680字节。
*
*/
