LTE-659 4G DTU系列 阿里云平台连接教程

今天介绍物联设备 LTE-659 4G DTU如何接入阿里云平台系列。

LTE-659是一款Cat 1模块、物联网4g dtu终端，支持MQTT协对接各类IOT物联云，支持RS485通讯、RS232串口的Modbus协议数据转TCP/UDP/HTTP/MQTT客户端平台，双向透明传输。支持心跳包、注册包自定义前缀、虚拟串口、各类组态软件对接等多种功能。

硬件准备

1） LTE-659 4G DTU一套，包含DTU主机、4G天线、12V电源。
2） 4G 数据卡一张，移动，联通，电信均可。
3） USB转232/485串口线配件，用于连接电 脑和设备。

电源和串口接线说明：
电源红线接VIN，白线接GND，232接口和USB转232转接头交叉接，RX-TX,TX-RX,GND-GND。

软件准备

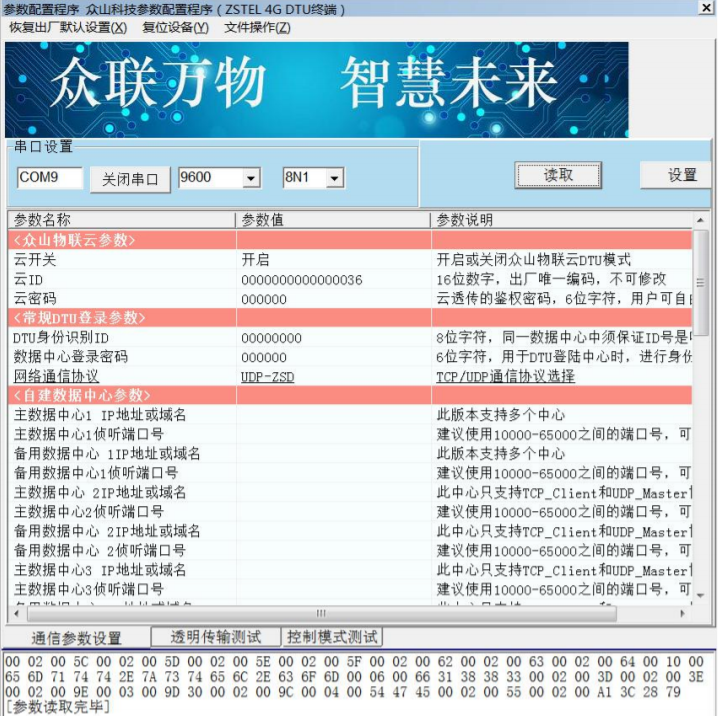

DTUCONFIG参数配置软件

三、阿里云IOT平台登录

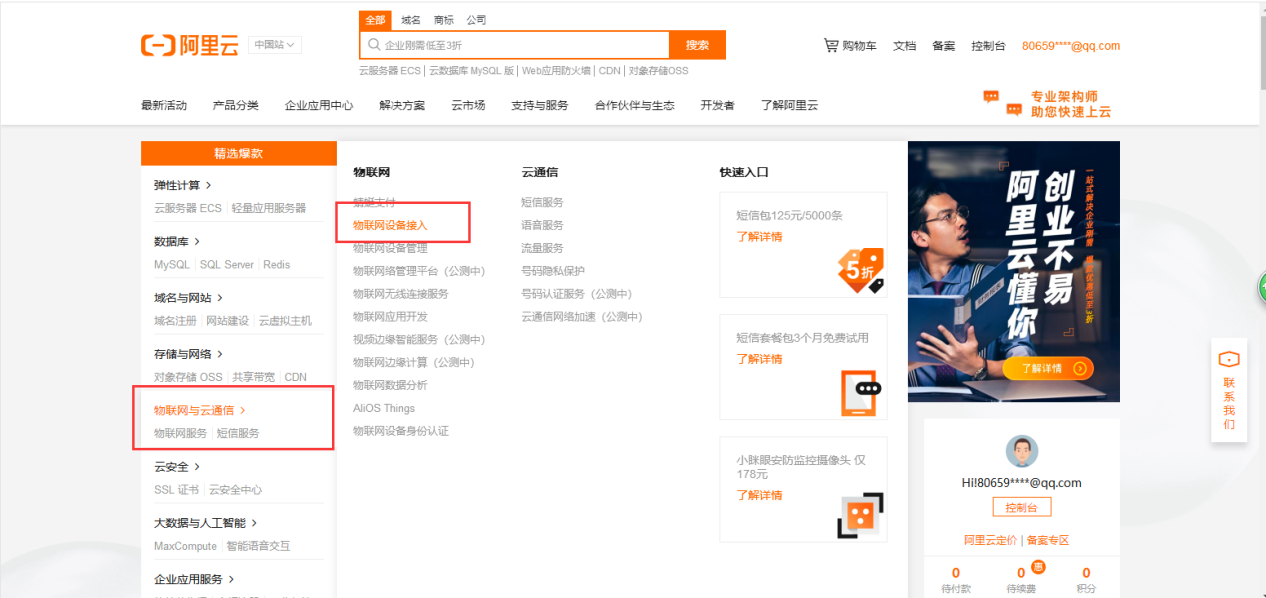

1）登录阿里云IOT平台，然后选择物联网与云通信-物联网设备接入
（如果没有阿里云IOT平台账号，需要先注册阿里云账号，然后再登录）

浏览器访问阿里云IOT主页：https://www.aliyun.com

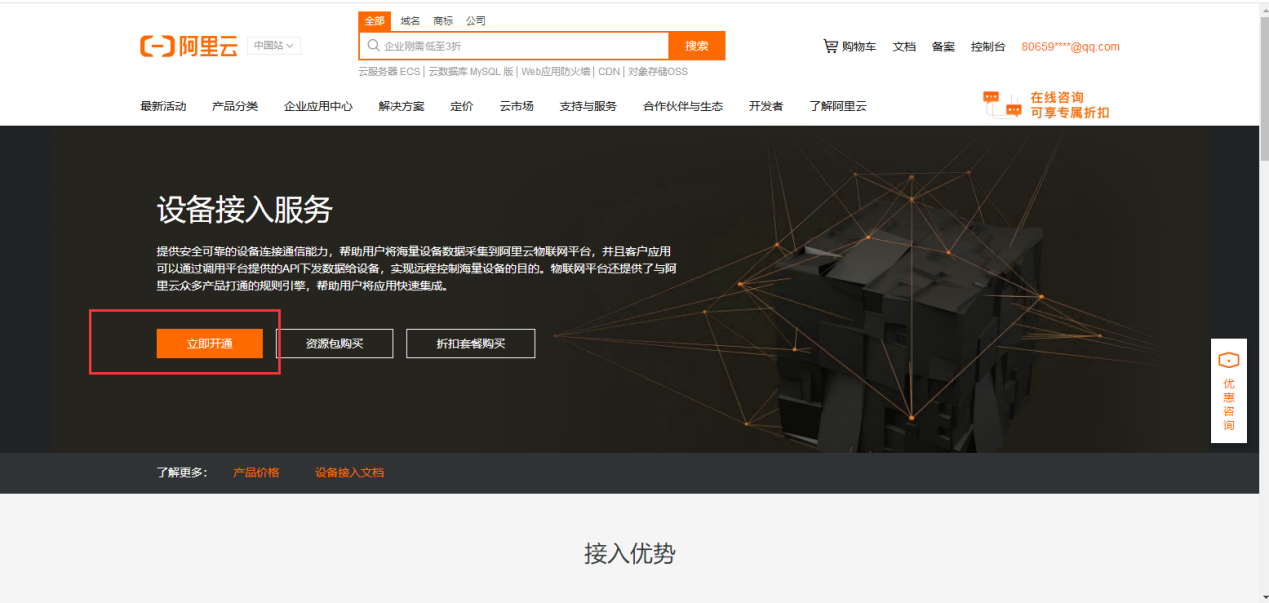

2）开通设备接入服务

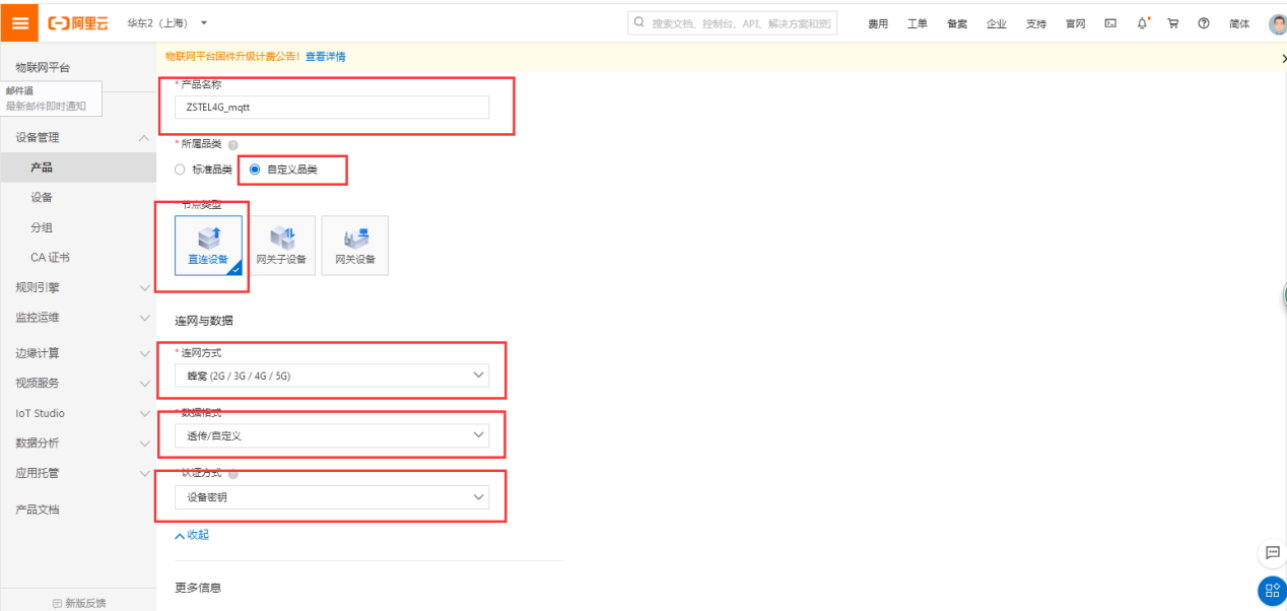

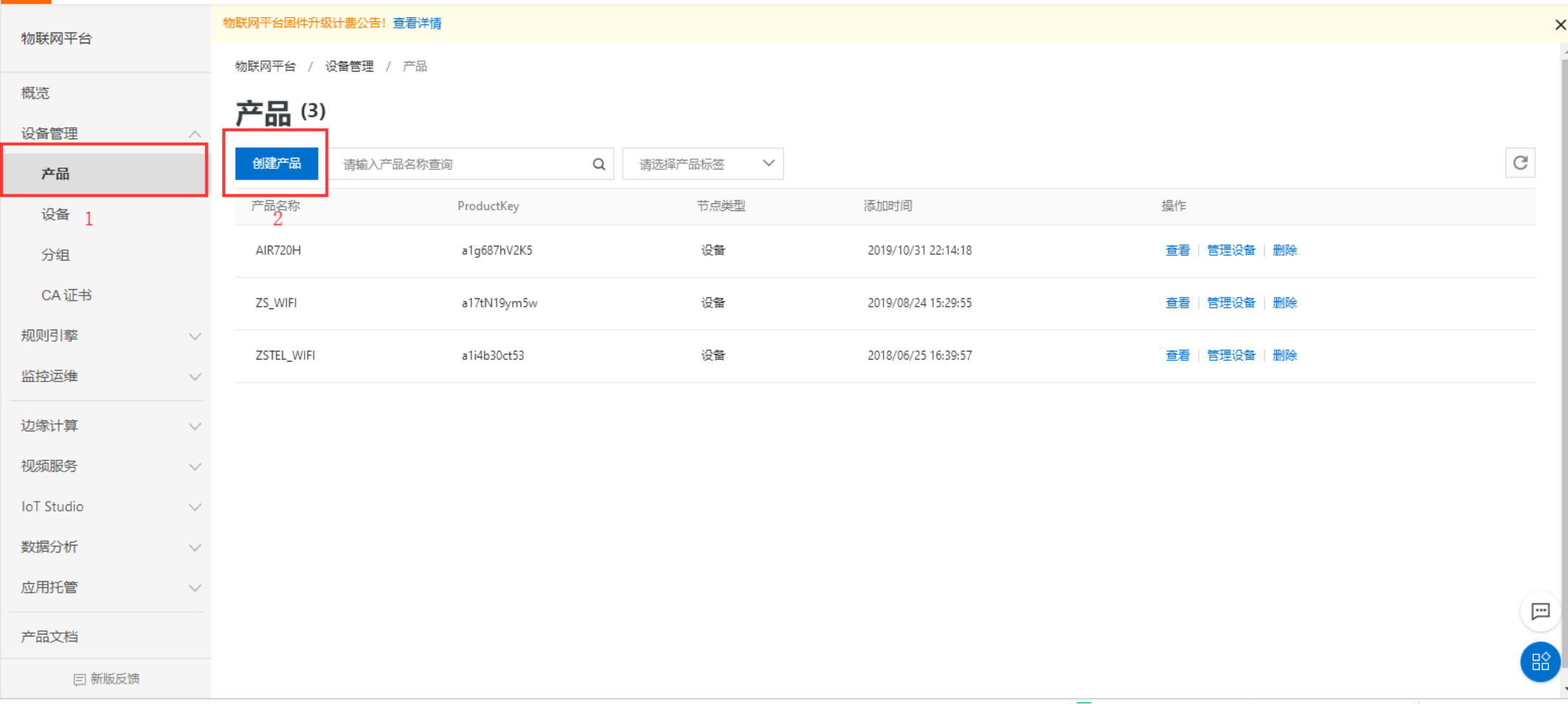

3)  进入产品管理，点击创建产品

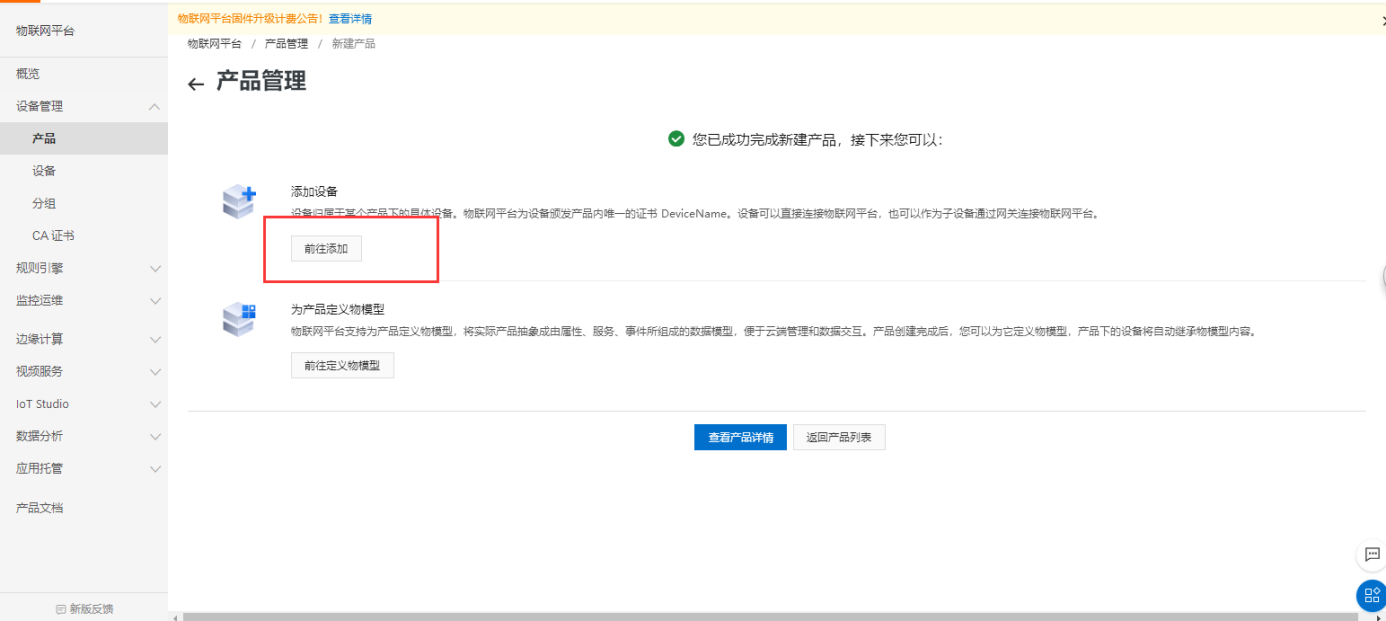

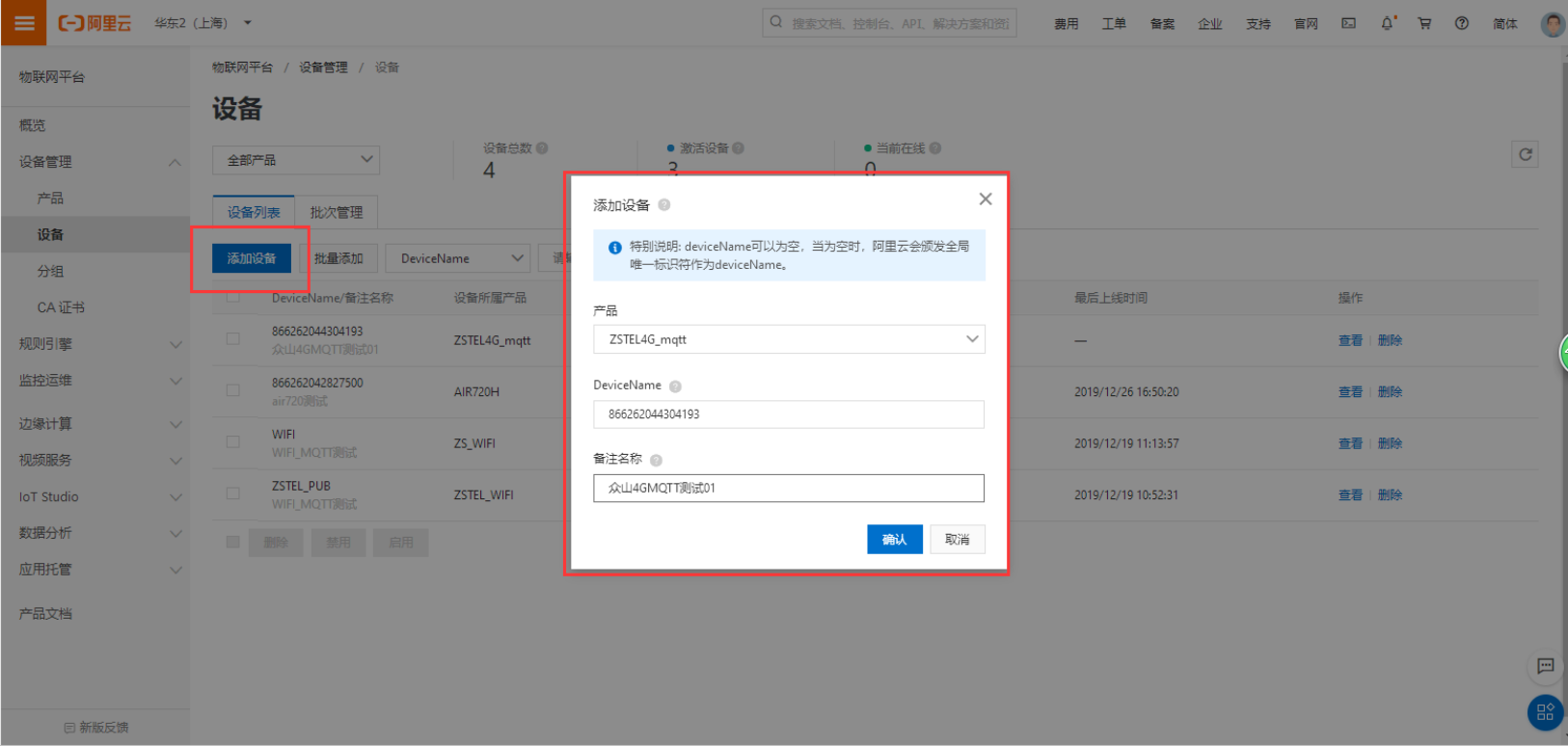

4) 产品创建成功后添加设备

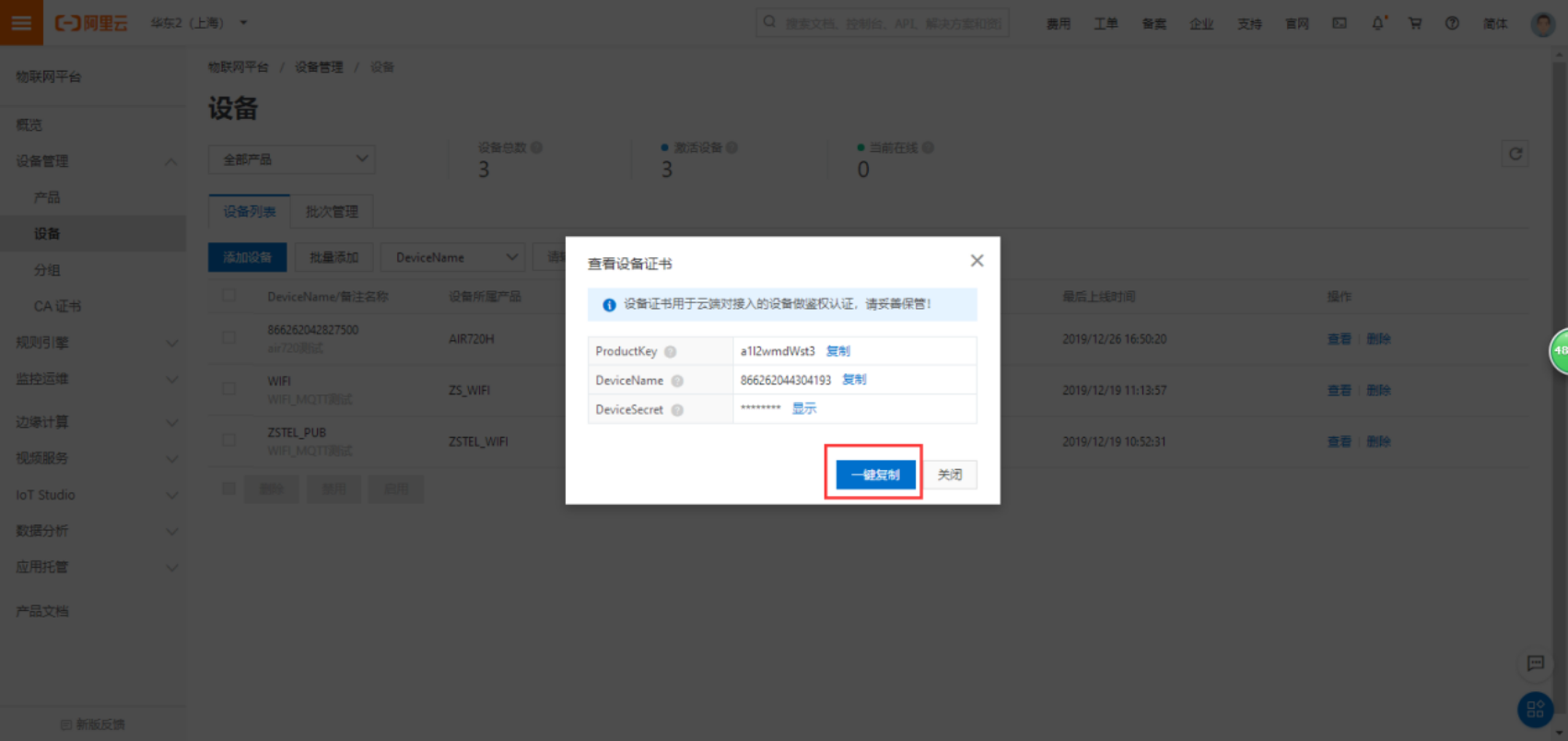

5）添加好设备后会弹出设备鉴权证书，新建一个文本文档，点击一键复制，将信息复制到文档里

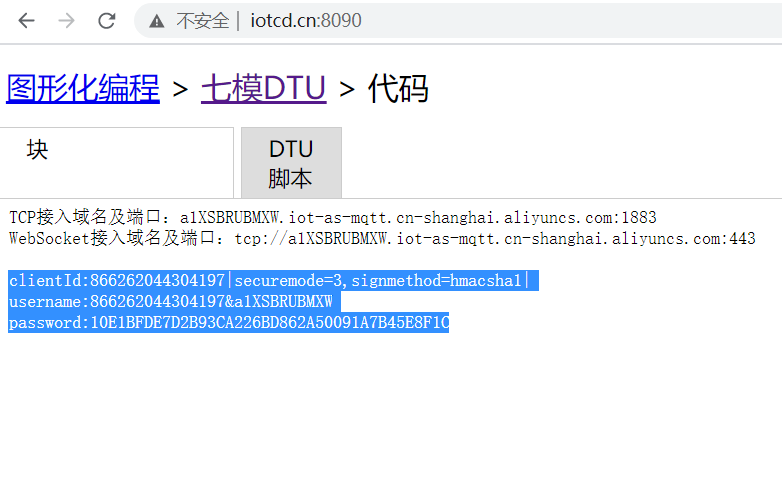

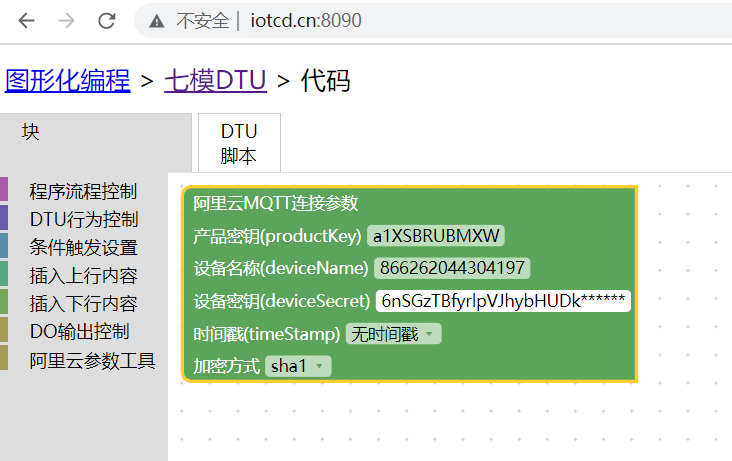

6） 复制好后打开阿里云MQTT生成，将ProductKey,DeviceName,DeviceSecret输入，点击生成基本信息，将信息记录下来，填入配置软件对应的位置

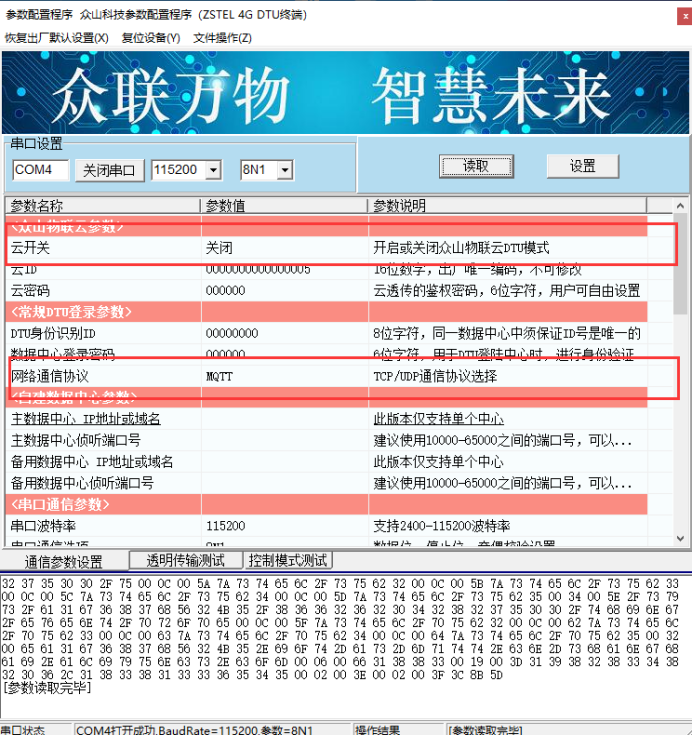

• 将云开关关闭，网络通信协议选择MQTT。
• MQTT 域名：
• 将生成的域名填入上位机的MQTT服务器域名或IP地址: a1XSBRUBMXW.iot-as-mqtt.cn-shanghai.aliyuncs.com，服务器端口号：1883
• ClientID：将生成的内容填入上位机所对应的位置：866262044304197|securemode=3,signmethod=hmacsha1|
• Username：将生成的内容填入上位机所对应的位置:866262044304197&a1XSBRUBMXW
• Password：将生成的内容填入上位机所对应的位置:10E1BFDE7D2B93CA226BD862A50091A7B45E8F1C
• 默认有5个发布主题号和订阅主题号，设备可以收到1~5个订阅主题号发送的消息，同时也可以往1~5个定于发布号发送消息。
  当用户只想要向某一个发布主题号发送消息时，需要加个前缀包pubx:，比如往第一个发布主题号发送消息，发送的数据前加上pub1:即可自动发往第一个发布主题号。
  需要往第二个发布主题号发送消息时加上pub2:，以此类推。
  当串口数据包不带pubx:前缀时，则串口数据包会被同时发布到多个发布主题号。

  （测试时可以先配置一个订阅主题号和发布主题号，订阅主题号1填写Topic列表的最后一项，发布主题号1填写Topic列表的第一项）

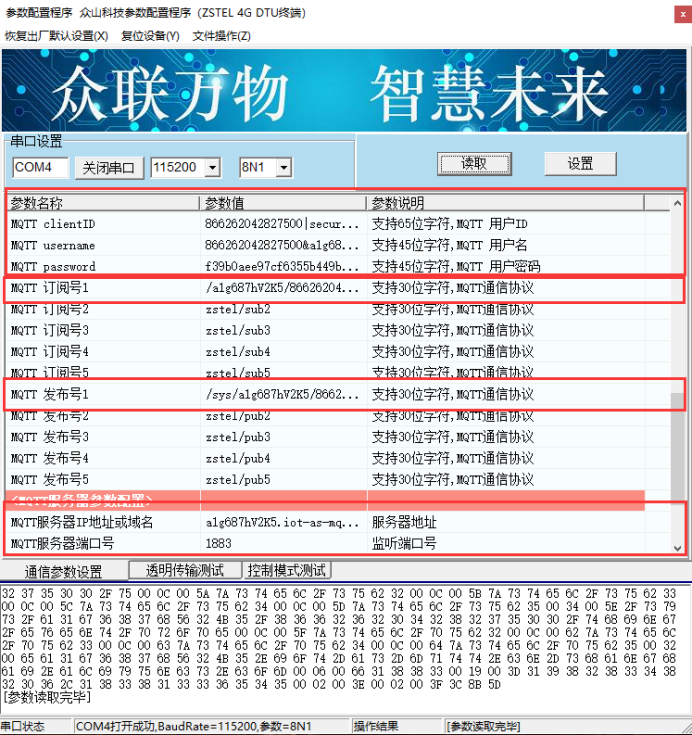

  参数配置如下：




  （设置完参数后，需要复位DTU设备，以便参数生效）

  6）给DTU复位后，可以到控制模式测试栏读取DTU状态，当DTU状态=5时，阿里云平台上创建的设备也变为在线状态，可以和阿里云平台进行数据透传了。

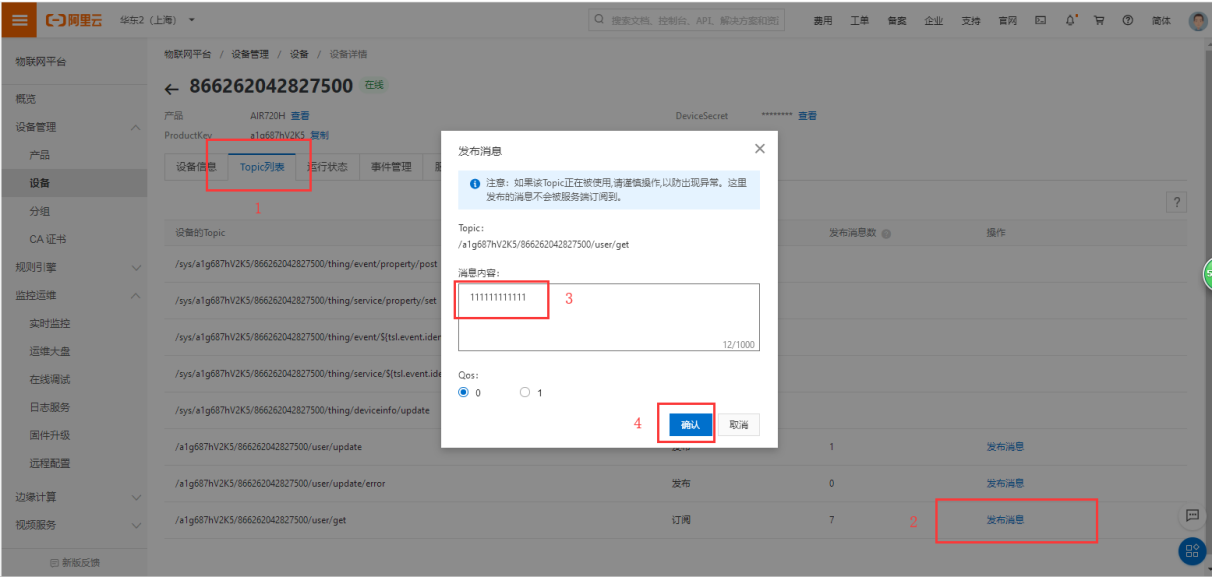

  再阿里云平台里面点击设备详情-Topic列表，选择最后一项.../user/get-发布消息，通过发布消息窗口可以向设备发送数据报文。

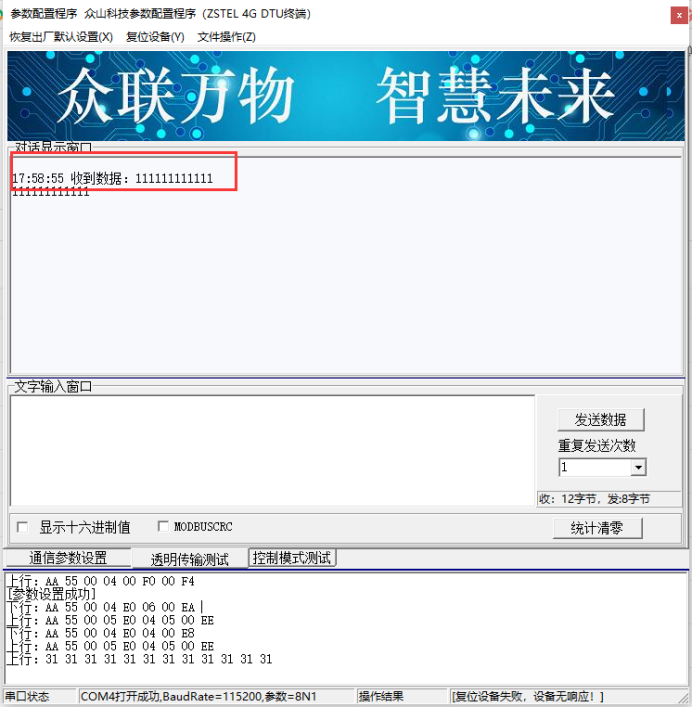

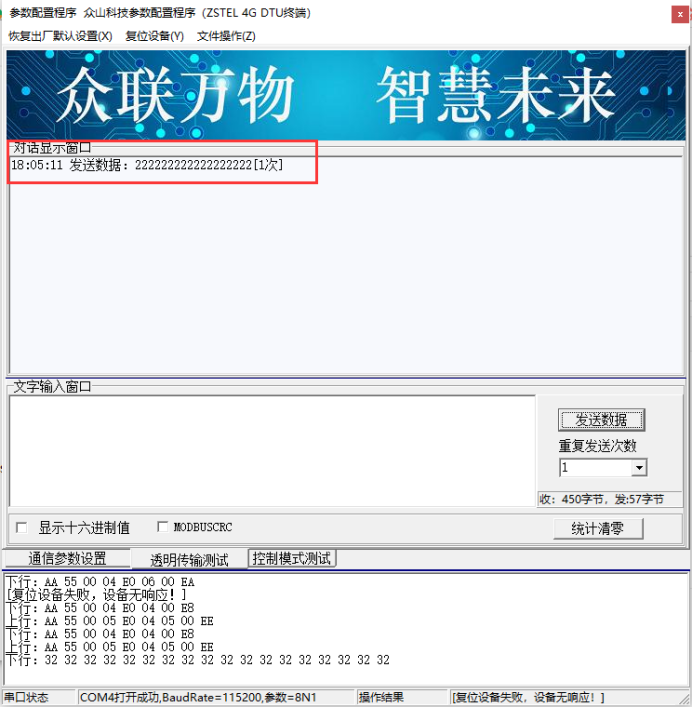

  此时可以看到DTU串口输出了下发的数据：


  7）通过串口提交数据给DTU,也可以往阿里云平台发送报文

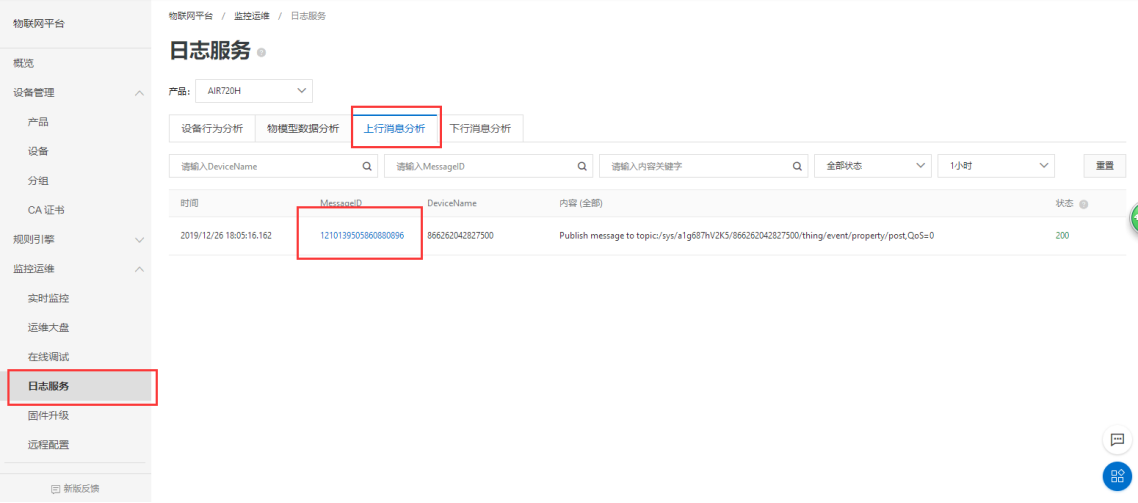

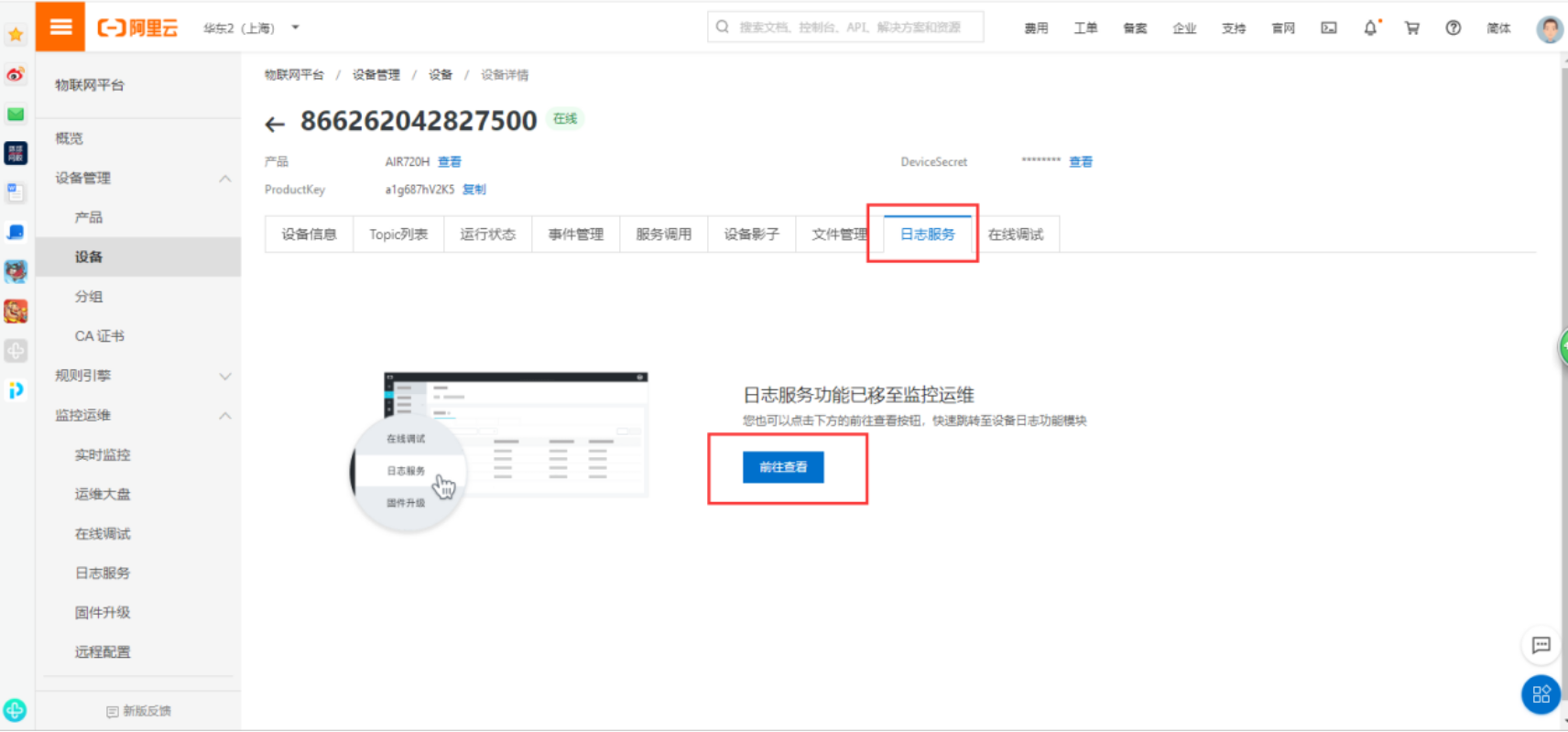

  在阿里云IOT后台，切换到日志服务-前往查看-上行数据分析，点击MessageID查看具体的报文信息

• 在日志服务里面，可以看到上行的消息：

至此，设备接入阿里云，并进行数据双向收发测试完毕。
