一、安装stm32CubeMx

https://www.st.com/en/development-tools/stm32cubemx.html?sc=stm32cubemx
官网下载
点击Get Software

点击next，

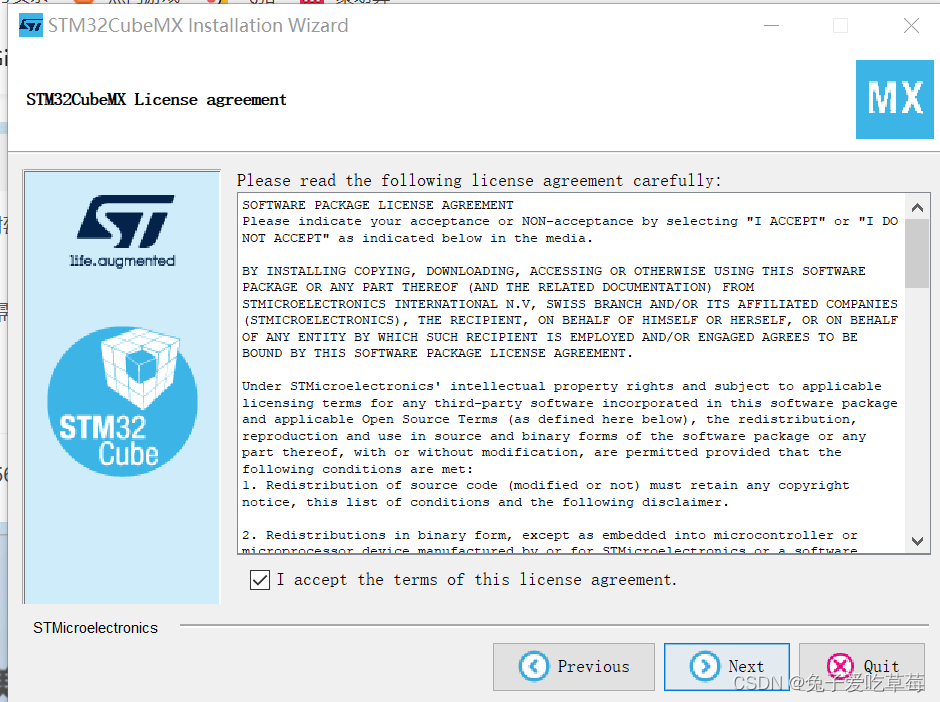

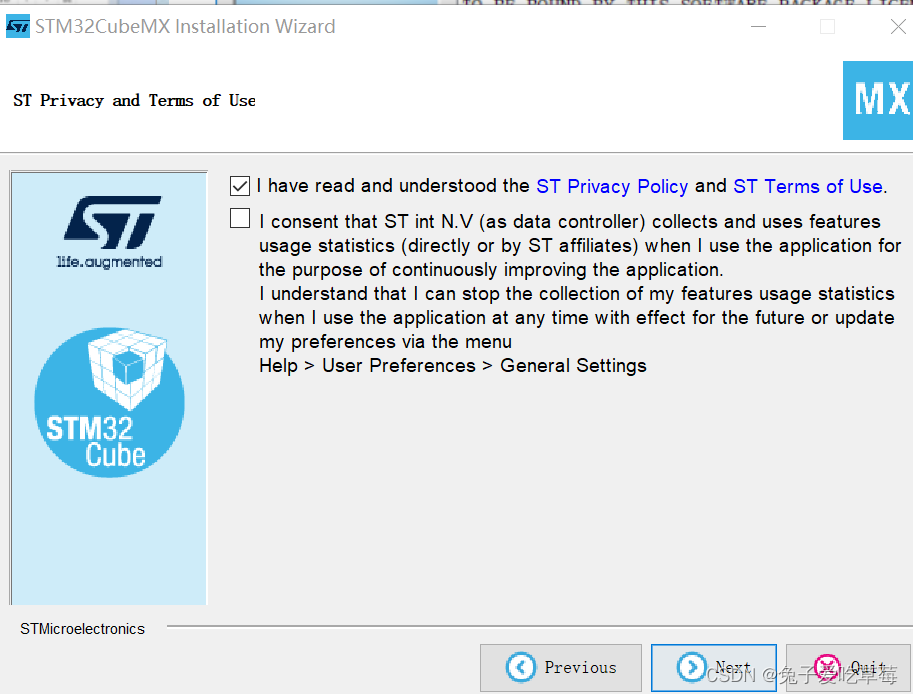

点击"I accept the terms of this license agreement"，接着选择Next，


勾选第一个就可以

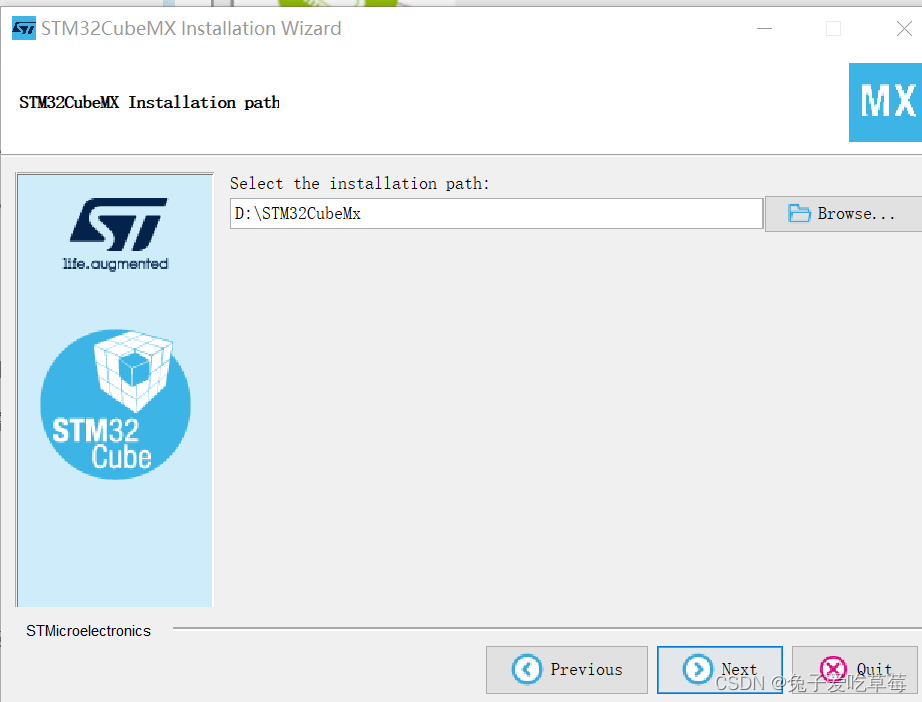

选择安装位置，注意不要出现中文和空格
点击Next

点击Next


点击Done退出。

二、安装HAL库

HAL是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层，HAL库工程一般使用Cube软件来生成工程。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，更方便的实现跨STM32产品的最大可移植性。优势就是不需要开发工程师再关注所用MCU型号。和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。
HAL 库相对标准库更加复杂更加繁琐，但是HAL库能够适应不同的st芯片的应用，所以应用能力更加广泛，但是是直接和硬件联系的，所以比起标准库来说，更难上手。
1、打开安装好的STMCubeMx

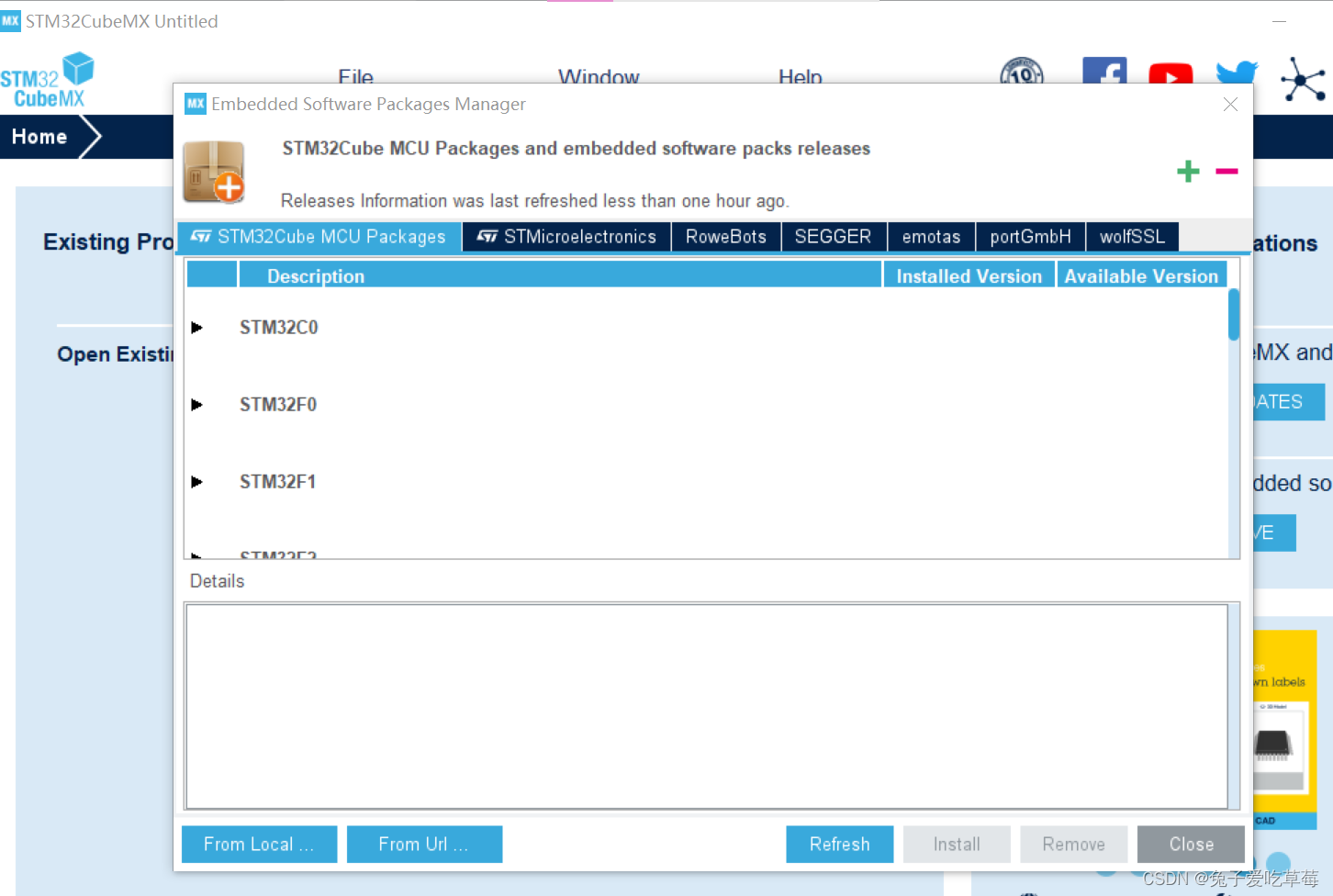

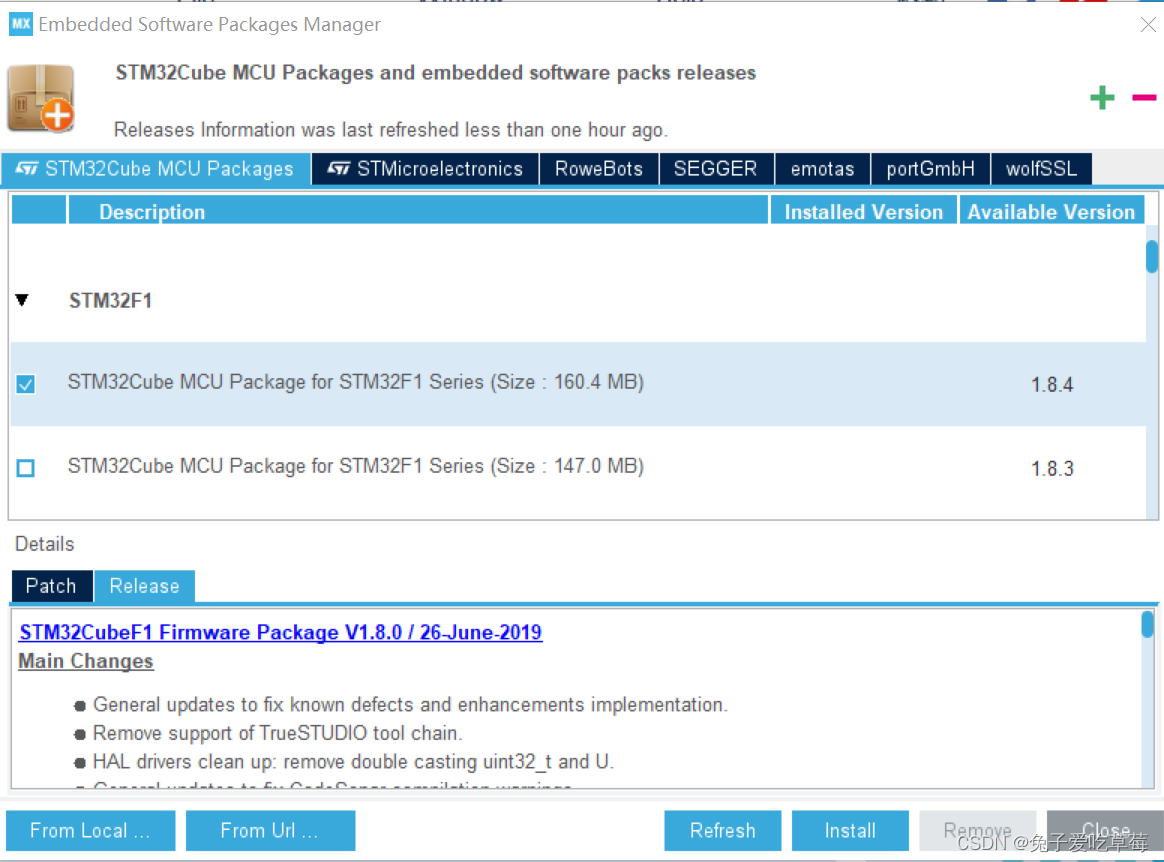

2、Help->Manage embedded software packages

3、勾选上要安装的HAL库， 点击“Install Now”

安装完成后点击close

三、新建项目

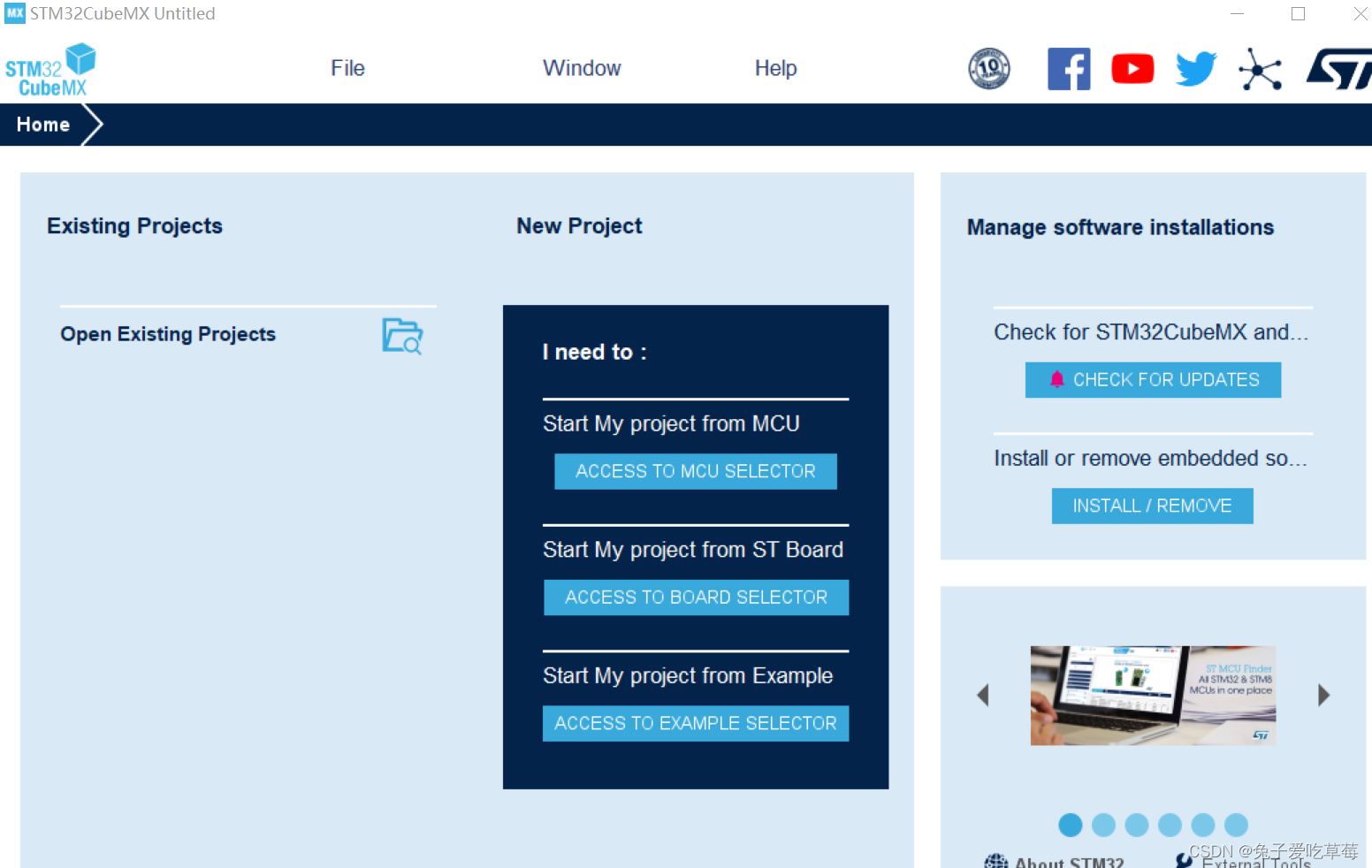

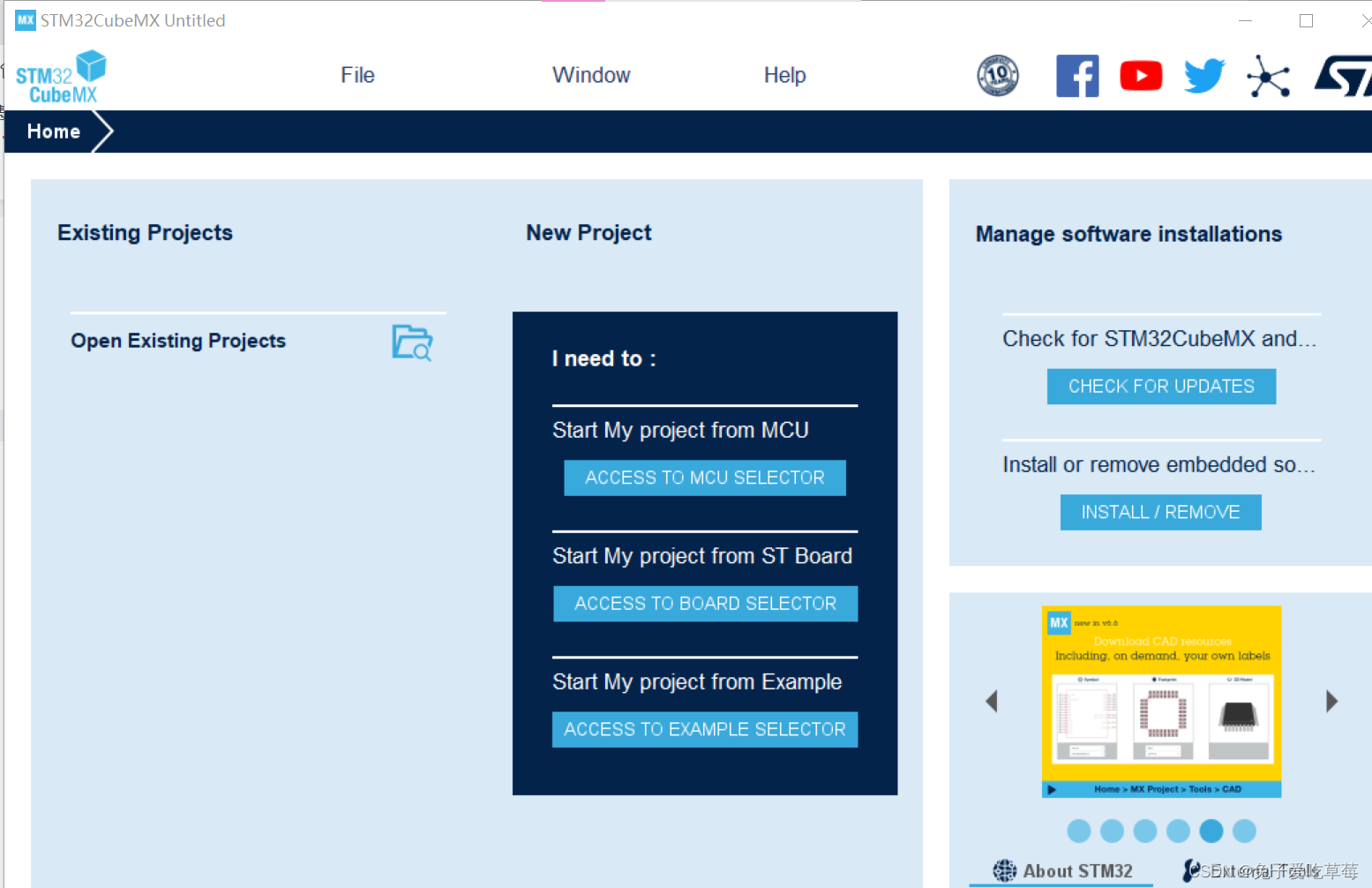

1、点击ＡＣＣＥＳＳ　ｔｏ　ＭＣＵ　ＳＥＬＥＣＴＯＲ

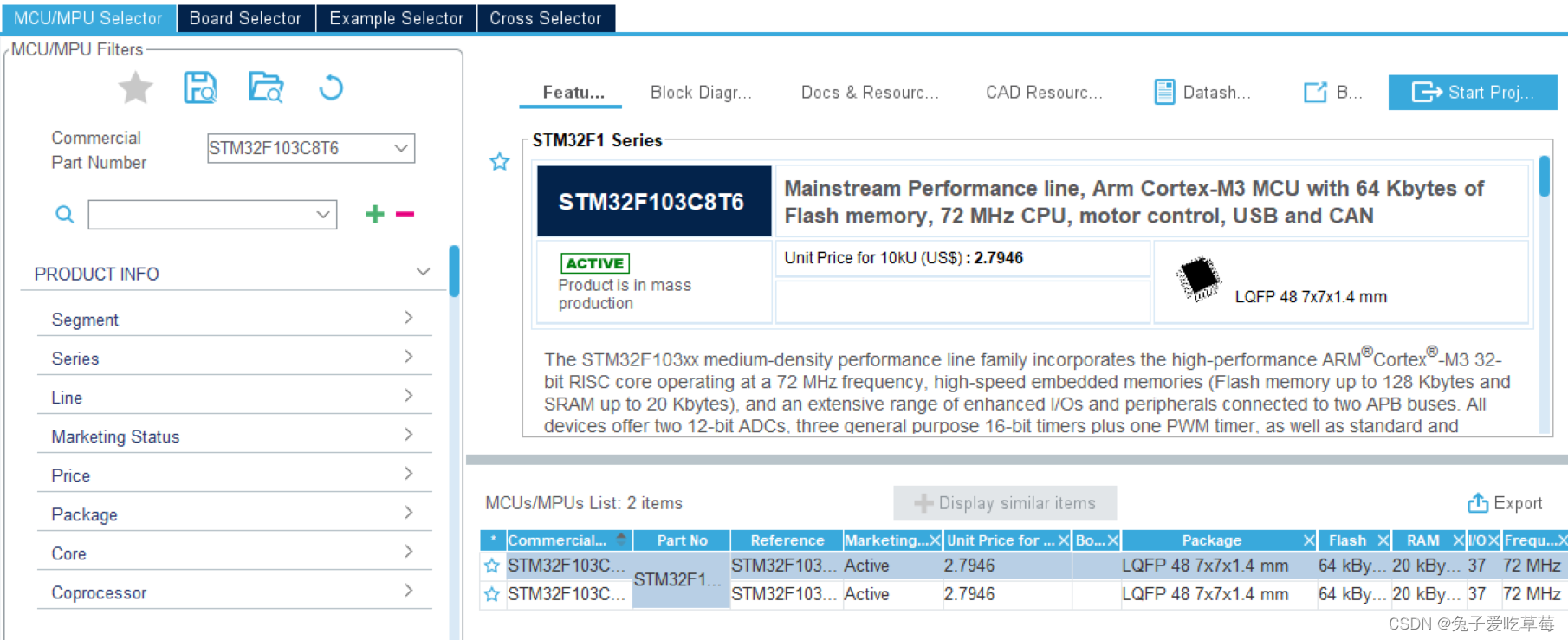

２、part name里选择自己的芯片，点击信息栏中的具体芯片信息选中，点击start project

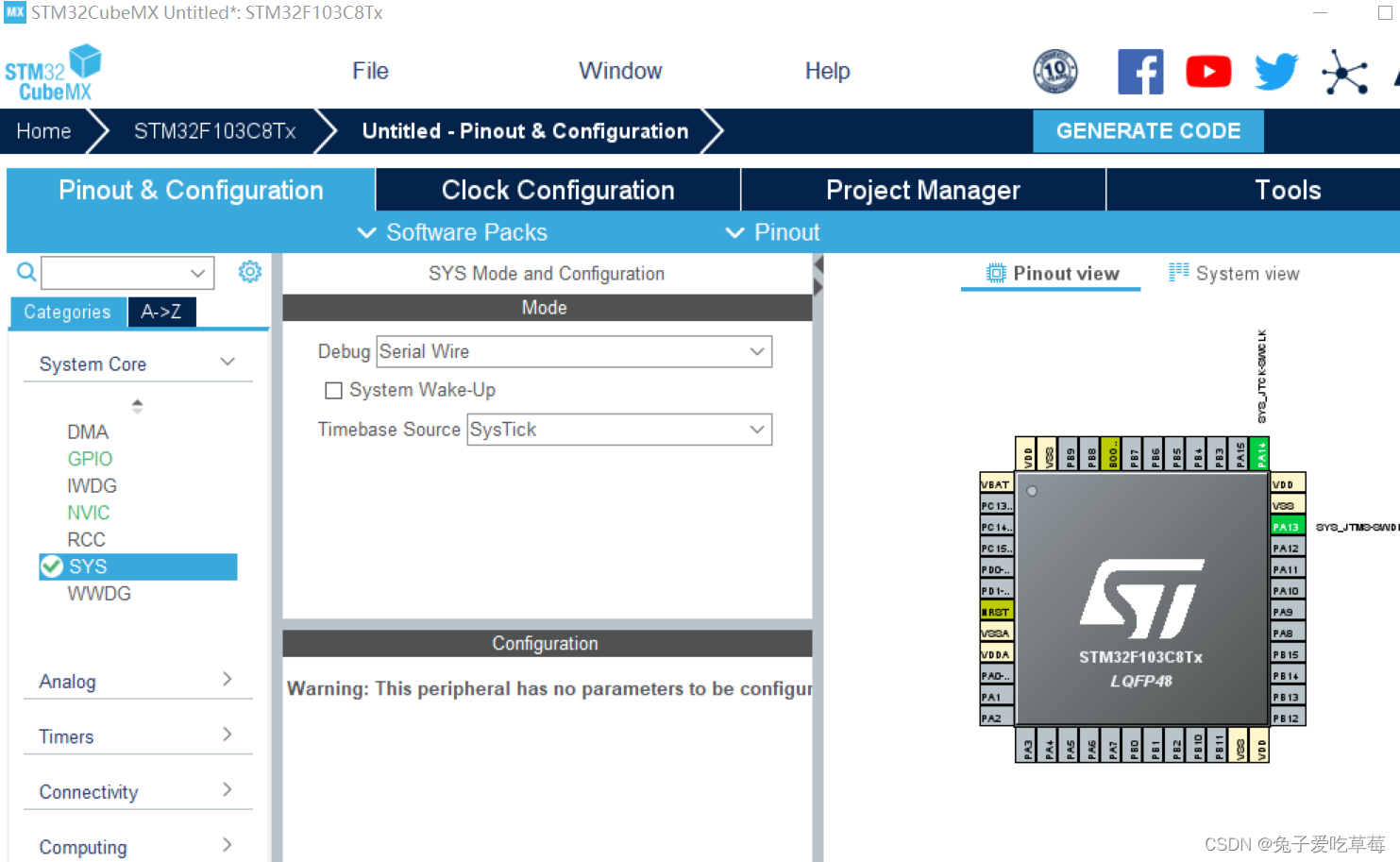

３、点击system core，进入SYS，在debug下选择serial wire

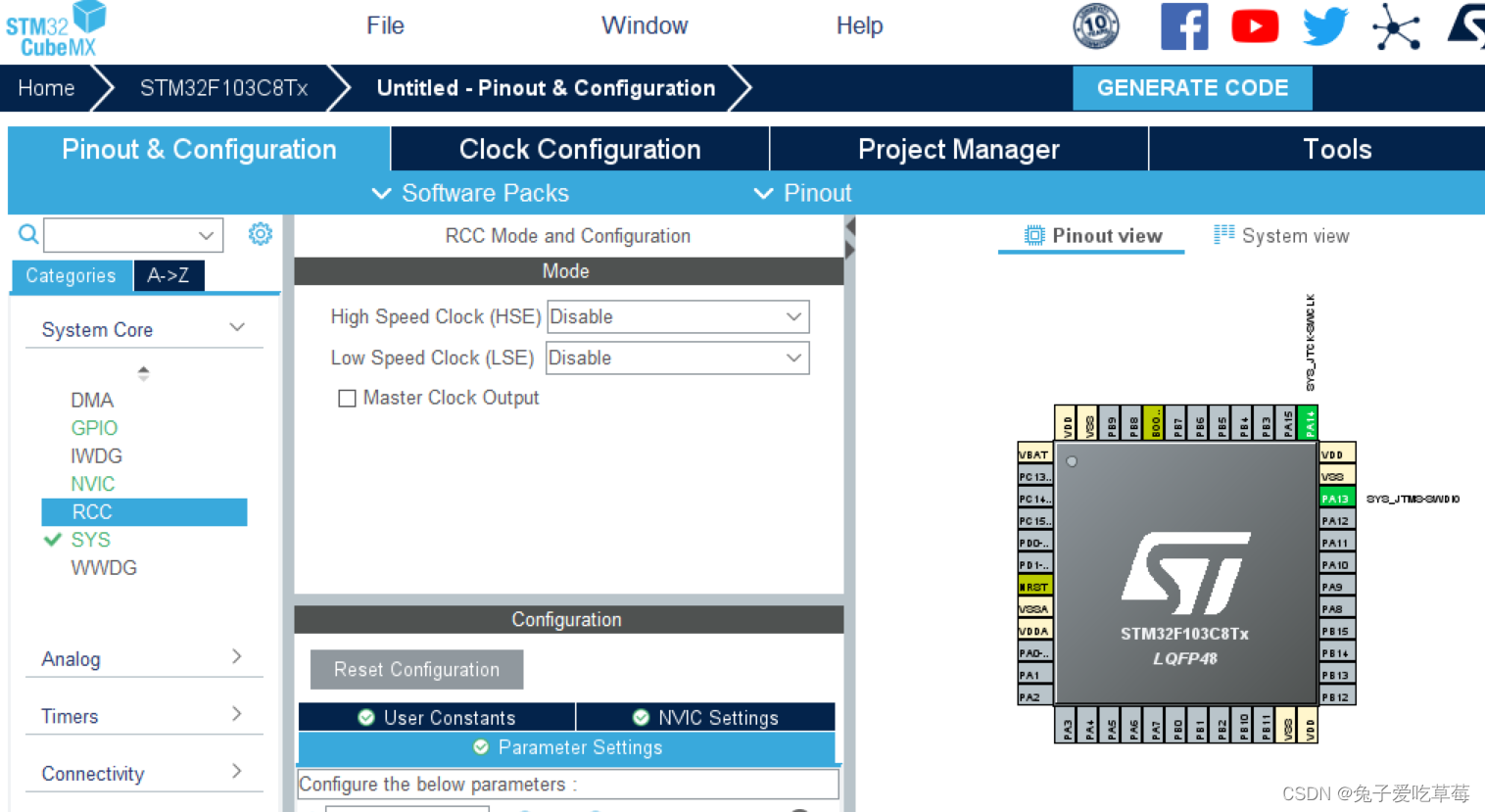

４、配置时钟：点击ＲＣＣ，有两个时钟，一个是hse和lse，我们要用是GPIO接口，这些接口都在APB2里

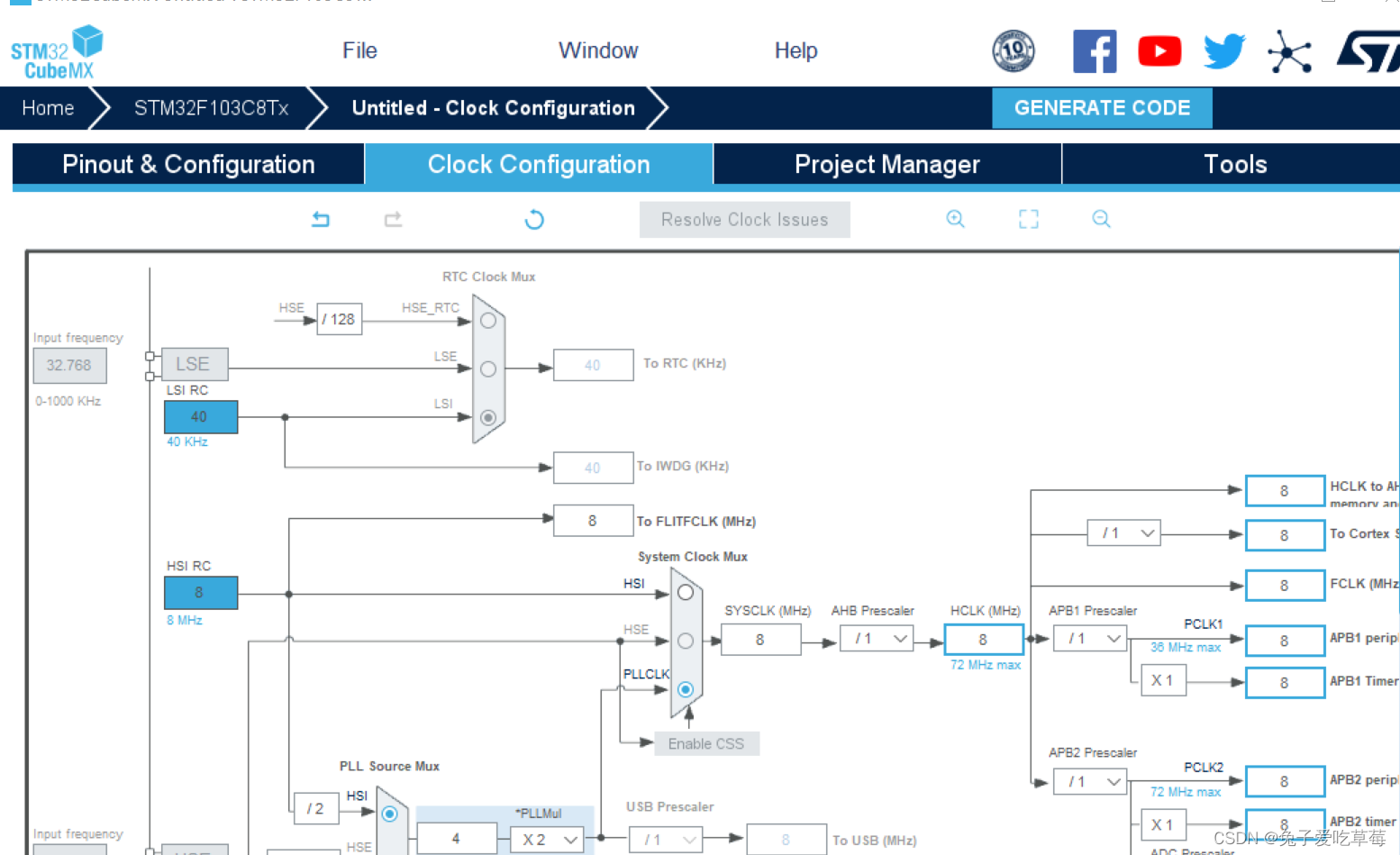

观察时钟架构，ＡＰＢ２总线的时钟由ｈｓｅ控制，把ＰＬＬＣＬＫ选上

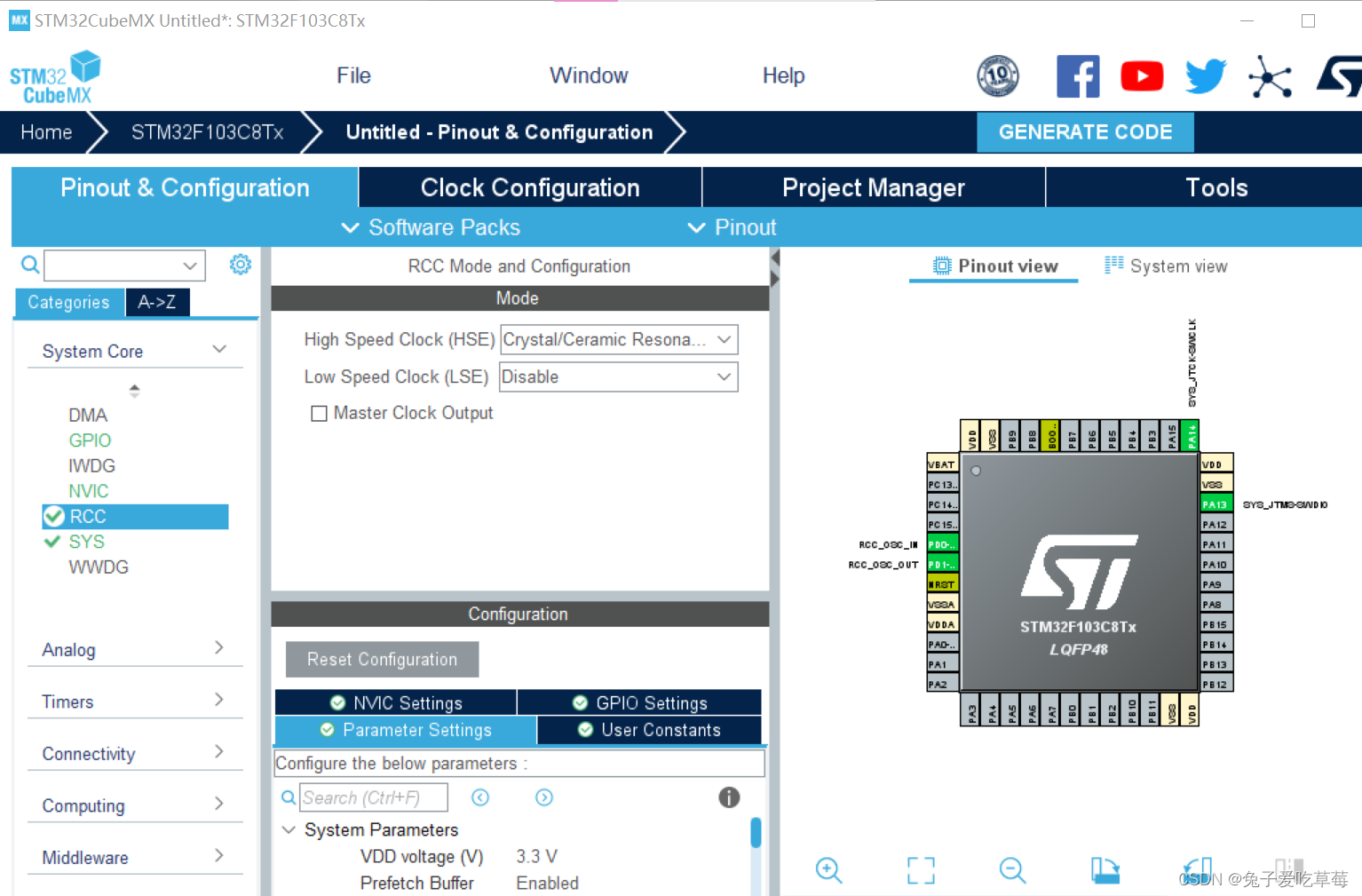

５、Pinout＆Configuration－＞RCC－＞hse（Crystal／Ceramic　Resonator）

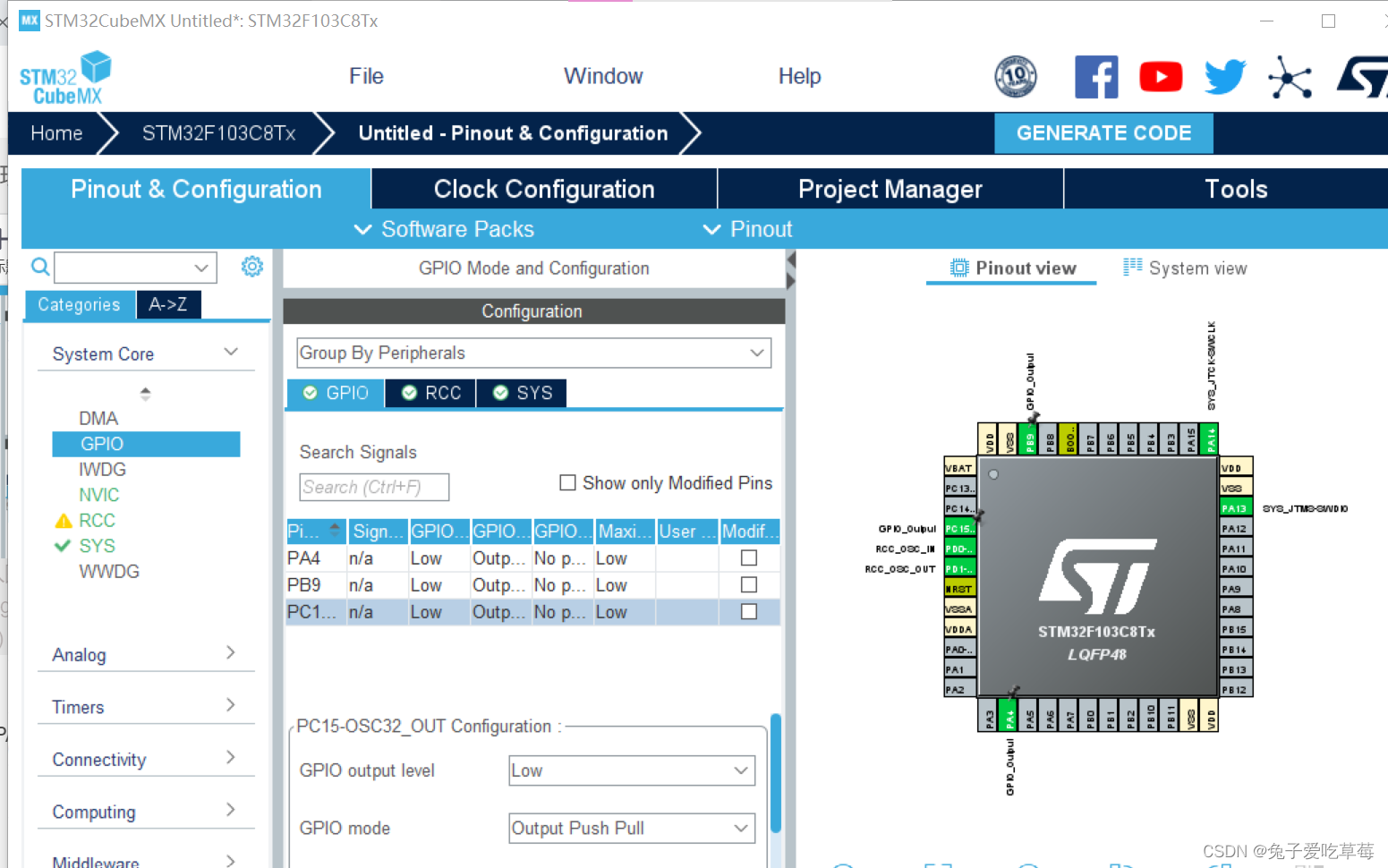

６、GPIO－＞从最右边找到自己需要的端口点击GPIO＿Output（选PA４、PB９、PC１５）

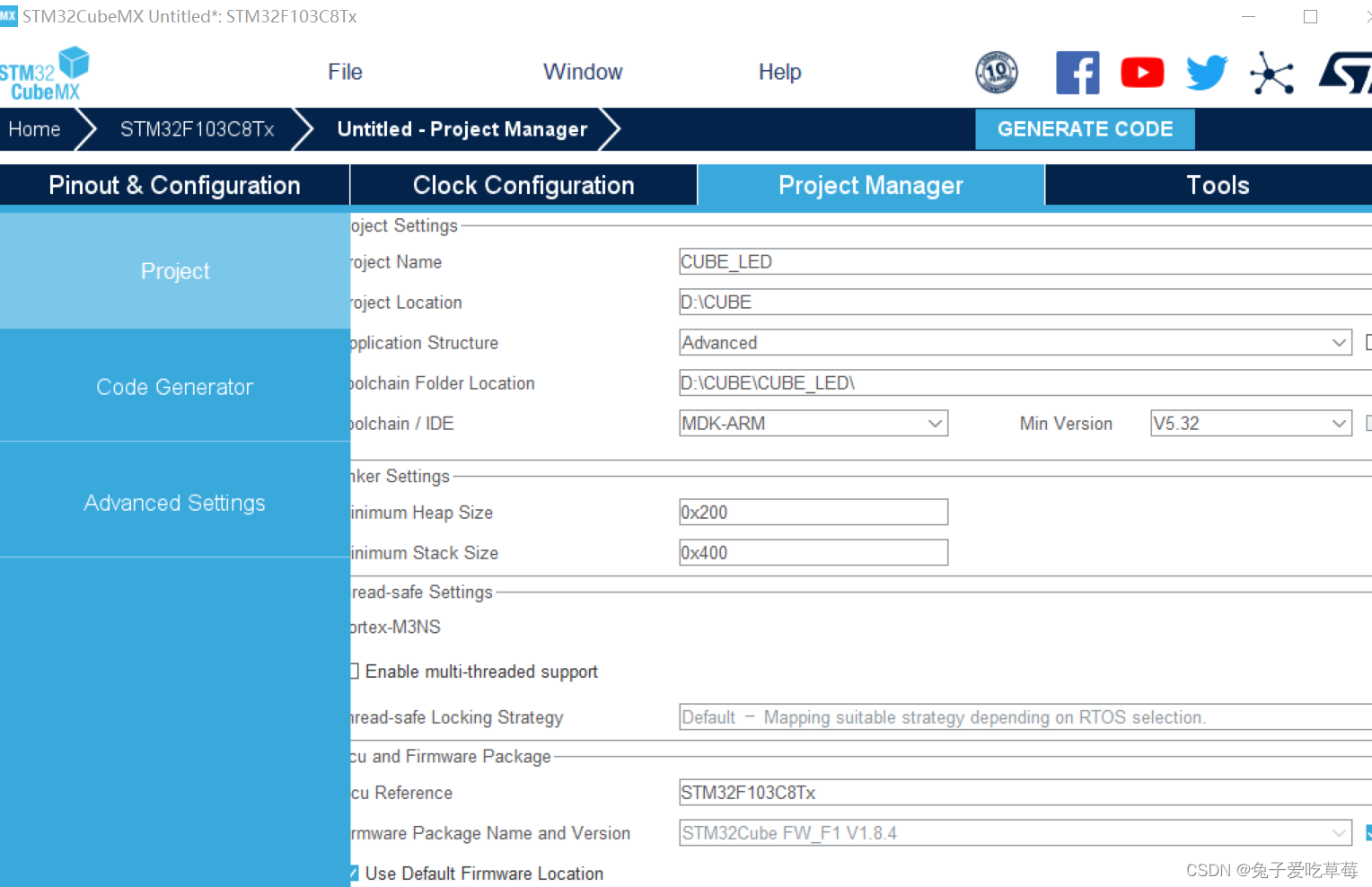

７、Project　Manager－＞配置路径和项目名，IDE改为MDK－ＡＲＭ

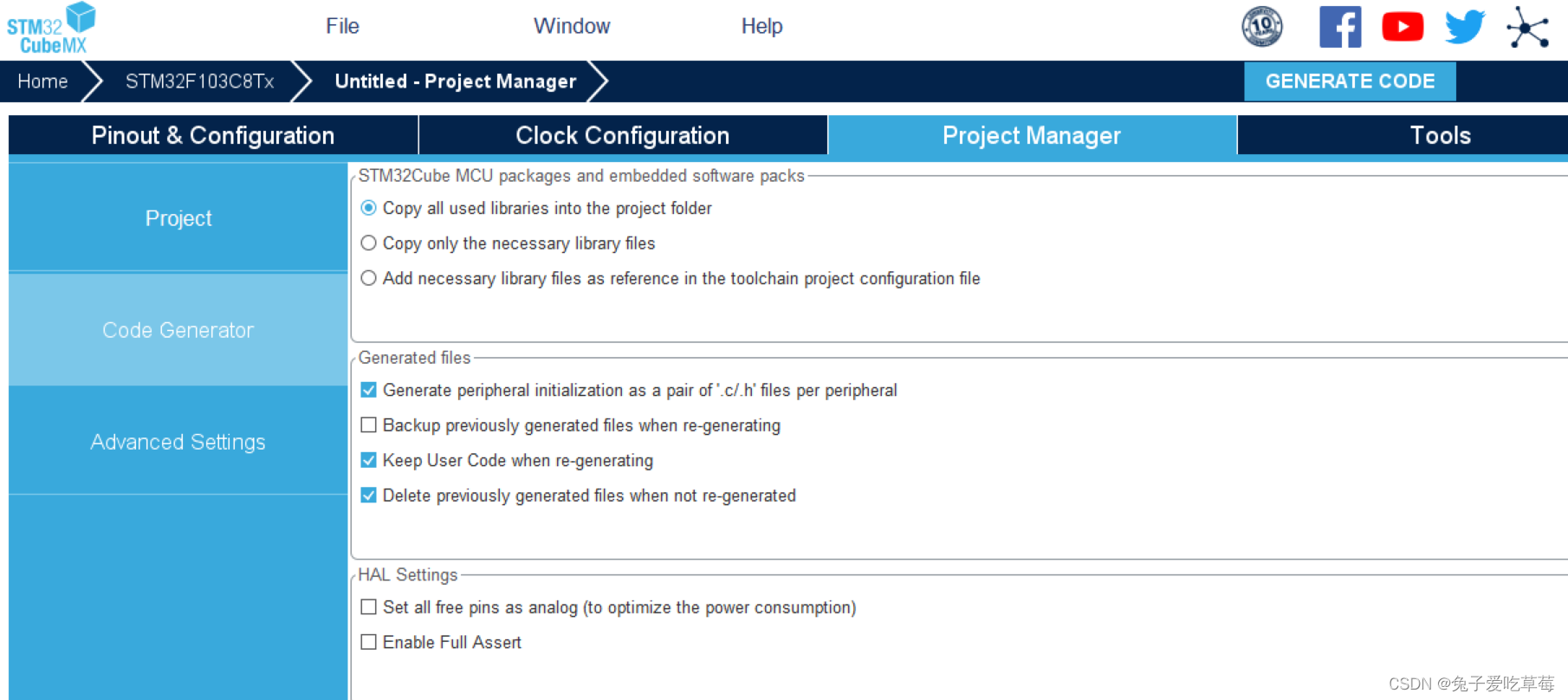

８、code　generate－＞生成初始化．ｃ／．ｈ文件选项前打勾－＞GENERATE　CODE

点击open　project就会进入ｋｅｉｌ５

四、ｋｅｉｌ仿真调试

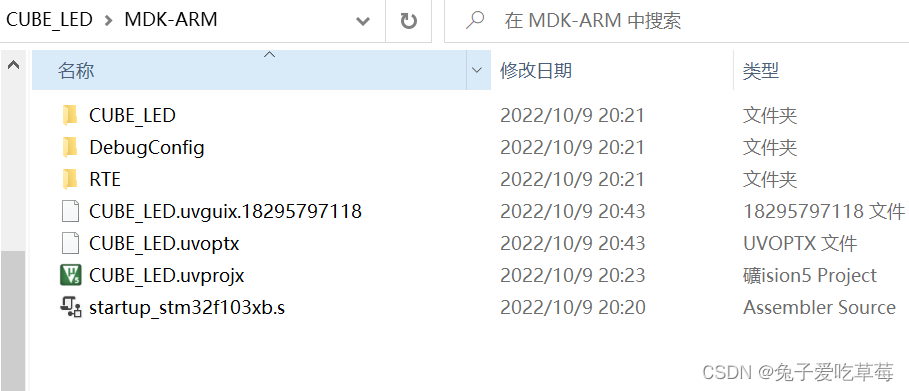

1、打开.uvprojx文件

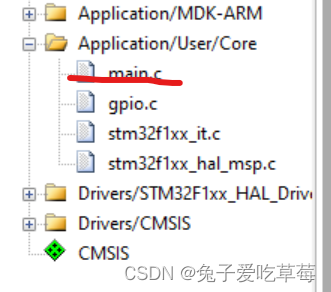

2、更改main.c文件

将以下内容替换到主函数中

SystemClock_Config();//系统时钟初始化
MX_GPIO_Init();//gpio初始化
while (1)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
HAL_Delay(1000);//延时1s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
HAL_Delay(1000);//延时1s

HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
HAL_Delay(1000);//延时1s
}

3、电路连接

USB转TTL模块与芯片连接：
GND——GND 3V3——3V3 TXD——A10 RXD——A9
红灯——B9 绿灯——C15 黄灯——A4
同样要注意上篇提到的烧录要注意的事项

4、效果实现

5、观察GPIO端口的输出波形

晶振的作用是产生振荡，输出波形。

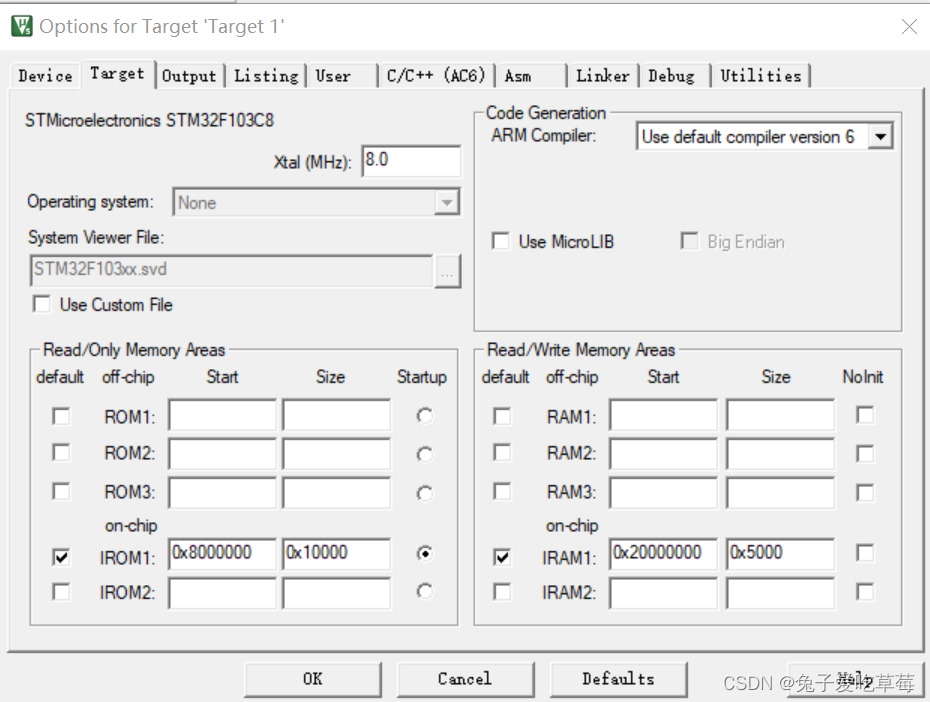

点击魔术棒->Target->Xtal(MHz)(晶振大小设置为8）

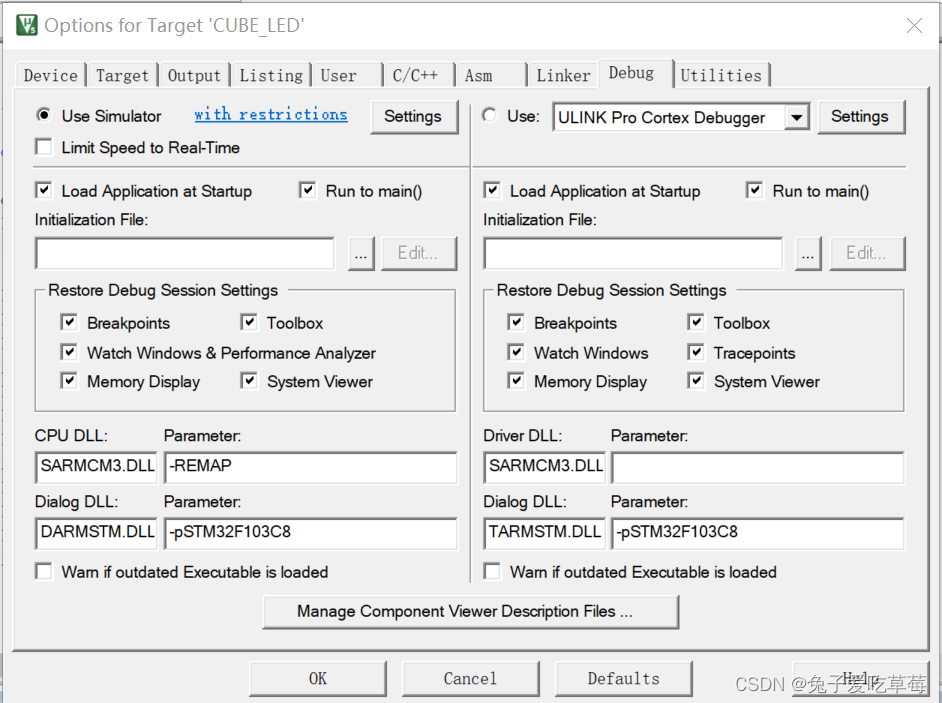

魔术棒->Debug->Use Simulator->Run to main->左右两边的Diglog DLL和Parameter都进行修改

调试

若出现Error: Could not load file ‘CUBE_LEDCUBE_LED.axf’. Debugger aborted !的提示：先点击Translate再点击build。任何汇编想调试都得先编译，再链接，最后调试。

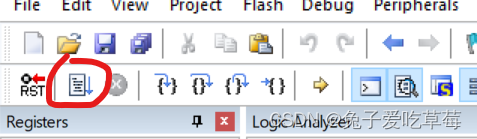

选择Logic Analyzer

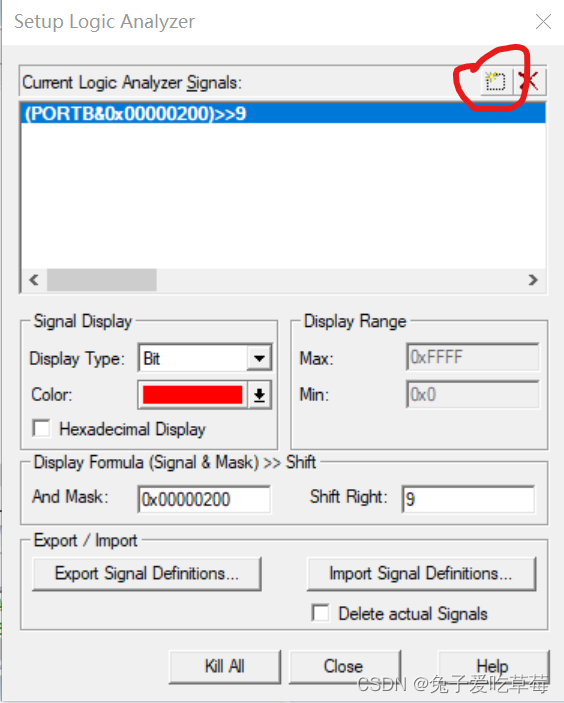

点击Setup Logic Analyzer ->点击右上角小方块->手动添加需要的引脚->Display Type:Bit->Close

运行程序：点击Run

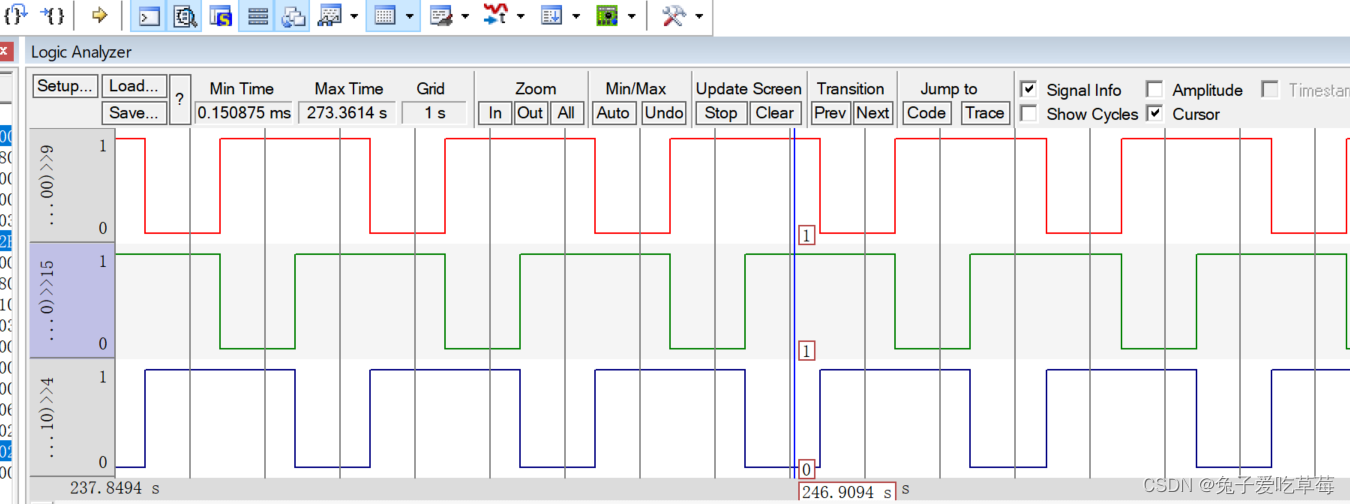

观察波形：

可能看到的是一条直线，把光标移动到逻辑分析仪显示波形的区域，上下滚动滑轮，就可以放大和缩小波形（才运行时波形有可能有点大，呈直线，缩小就行）。

五、总结

此次实验学习了解到了HAL库，发现用HAL库实现点灯要比keil单独实现要简练，还学会了如何观察波形，接下来仍需要更多的熟悉相关理论知识与代码编写。

六、参考资料

https://blog.csdn.net/weixin_46129506/article/details/120748187?spm=1001.2014.3001.5502#t16
https://blog.csdn.net/geek_monkey/article/details/86291377
