IEEE1588v2解析（2）--PTP协议概述

EEE 1588 - Precision Time Protocol (PTP)最初发布于 2002；

2008年 做了修订为： IEEE 1588v2 or PTPv2

下面的介绍主要依照 IEEE 1588v2，简称PTP

PTP协议主要用于在网络中的不同设备间分发时间同步信息；

PTP协议工作的大概流程：

1. PTP协议运行在网路设备的端口
2. 不同的网络设备之间通过BMC算法（Best Master Clock algorithm）确定精度最高的时钟，确定为全局主时钟（grandmaster clock）
3. 然后其他时钟都将同步（直接或间接）于全局主时钟。
4. 全局主时钟通过“sync”报文发送同步时间戳信息，分发给slave时钟。
5. slave和master之间需要通过指定的方法（有两种方法可选）传输网络的时延
6. 有了时延值之后，slave时钟可以确定出和master之间的time offset，因而可以进一算出自己的精确时间。
7. 如果全局主时钟出现故障，可以通过BMC算法确定新的全局主时钟。

时间戳需要硬件实现：

在网络中支持IEEE 1588v2协议的设备，如交换机/路由器，需要在硬件端口具备给进入和发出的PTP报文增加时间戳的能力。为了保证时间戳的准确性，需要在MAC 和 PHY 层之间通过硬件为报文添加时间戳（当报文刚进入或马上离开端口时）。

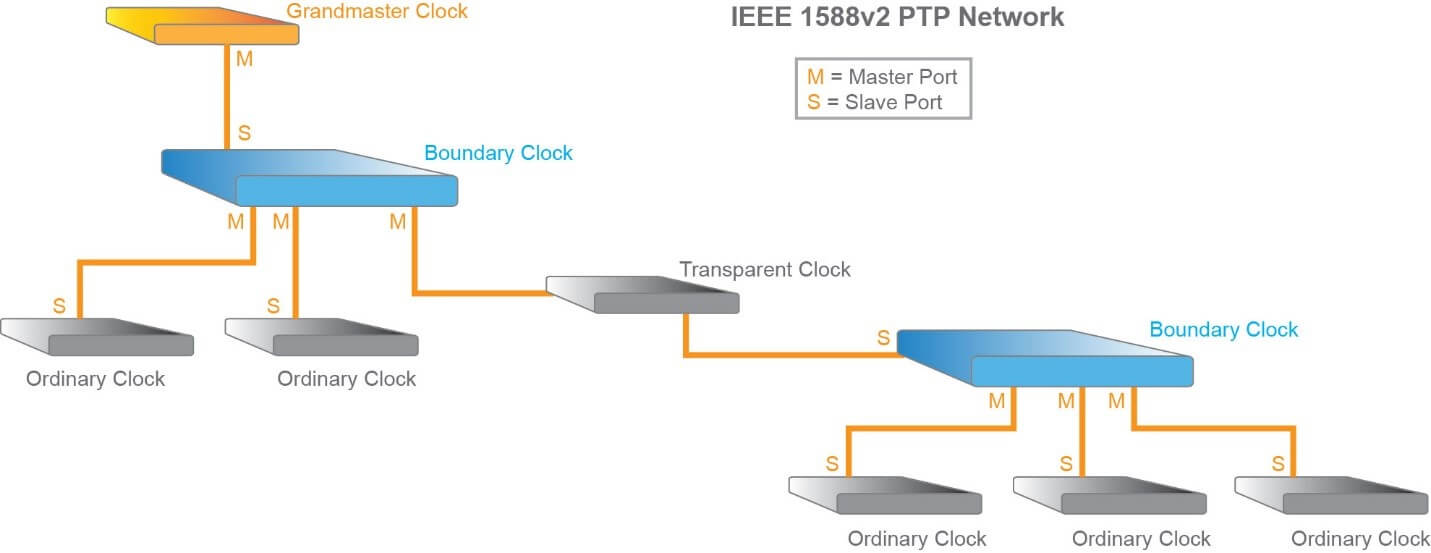

为了在一个大的网络（或PTP域）分发同步信息，PTP定义了一个时钟分层结构：

• 普通时钟（Ordinary Clock）: 只有一个端口（port）连接到网络的时钟，可以作为master或slave之一； 作为master时候，可以是 grandmaster，作为slave时候，一般作为时钟分发网络的端点设备（end，最后一级）。
• 边界时钟（Boundary Clock）: 有多个端口连接到网络的时钟，一个slave端口连接到上游设备的PTP端口，其他的端口作为master连接到下游设备的slave端口。下游slave端口同构PTP协议直接同步于边界时钟，而不是直接和grandmaster通信。
• 透明时钟（Transparent Clock）: 一个网络设备，比如交换机，不通过ptp协议进行时间同步，但是能够转发或修改某些经过的PTP报文，比如把PTP报文经过自己时候花费的时间 增加到PTP报文的correctonField。

通过使用以上的时钟分层结构，可以消除或补偿网络交换机带来的jitter和内部时延，最终达到亚微妙的时间同步精度。
