IEEE1588v2解析（6）PTP协议和ITU规范关系

下面图片展示了 ITU-T SG15/Q13 (Telecommunication Standardization Sector of the International Telecommunications Union)关于频率和时间同步的规范： 这些规范分为两部分：

• Solution for frequency synchronization  频率同步
• Solution for time or phase synchronization  时间同步

G.8260 model (for timing and synchronization in packet networks) 包括了以上两个部分：

 G.8275.1支持的时钟节点为：

• T-GM（Telecom Grandmaster，电信级主时钟）：只能为主时钟，可以有一个或者多个PTP端口，但不能跟踪其他的PTP时钟源。
• T-BC（Telecom Boundary Clock，电信级边界时钟）：边界时钟，可以为主时钟，也可以跟踪其他的PTP时钟。
• T-TSC（Telecom Time Slave Clock，电信级从时钟）：只能为从时钟，不能作为主时钟。

设备上运行了PTP协议的端口称为PTP端口，PTP端口的按角色可分为以下三种。

• 主端口（Master Port）：发布同步时间的端口，可存在于T-BC、BC或OC上。
• 从端口（Slave Port）：接收同步时间的端口，可存在于T-BC、BC或OC上。
• 被动端口（Passive Port）：不接收同步时间，也不对外发布同步时间，闲置备用的端口，只存在于T-BC或BC上。

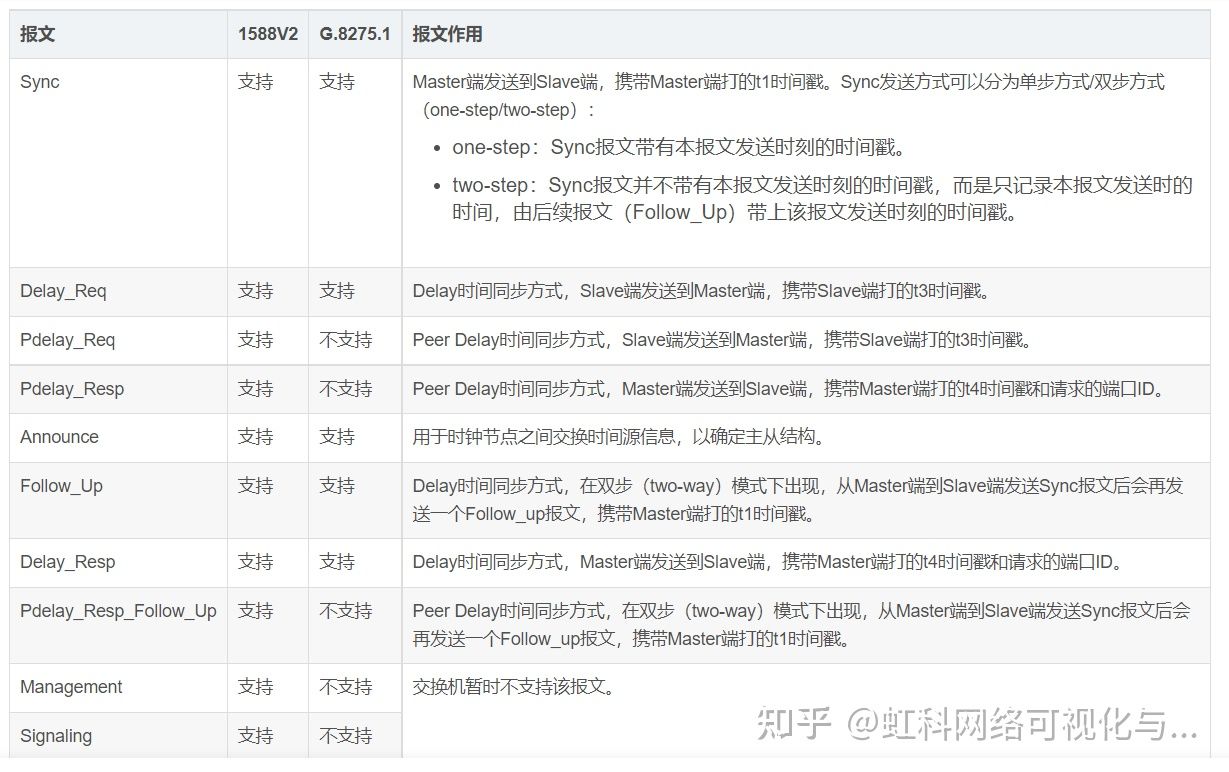

G.8275.1报文封装方式

G.8275.1协议定义的报文封装方式为二层组播（不带tag），对应的以太网类型Ethernet Type为0x88F7，组播目的MAC有两种：不可转发组播MAC(0180-C200-000E)和可转发组播MAC(011B-1900-0000)。

不带Tag的二层组播封装报文

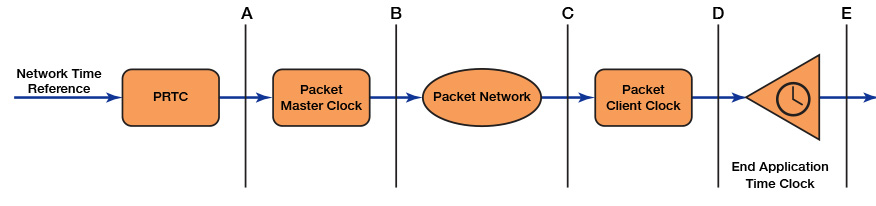

ITU-T G.8271定义的网络参考模型：

1. Primary Reference Time Clock output(A)
2. Packet Master Clock output(B)
3. Packet Client Clock input(C)
4. Packet Client Clock output(D)
5. End Application output(E)

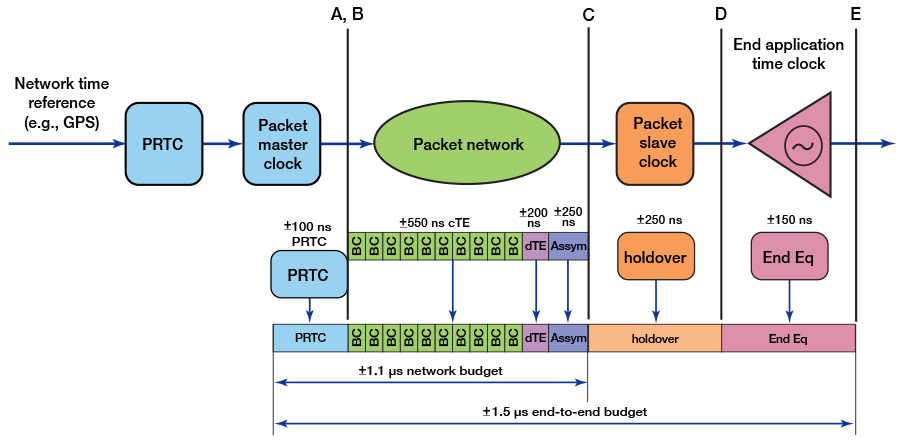

 End-to-end time error network budget for an LTE-TDD application：

1. Primary Reference Time Clock output(A)
2. Packet Master Clock output(B)
3. Packet Client Clock input(C)
4. Packet Client Clock output(D)
5. End Application output(E)
