概述

一、RIPV2协议和实验简介

RIP-2是一种无类别路由协议（Classless Routing Protocol），支持路由标记，在路由策略中可根据路由标记对路由进行灵活的控制。报文中携带掩码信息，支持路由聚合和CIDR（Classless Inter-Domain Routing，无类域间路由）。前面博文网络实验之RIPV2协议（一）已经介绍了RIPV2协议的基础配置，此博文是在RIPV2基础配置内容的基础上进一步配置和实践验证RIPV2协议的路由汇总、协议认证、默认路由分发、负载均衡等。

二、RIPV2协议实践

1、实验环境说明

博文实验环境采用GNS3模拟器搭建VRRP网络实验环境，三层交换机使用3640，iso系统版本为c3640-jk9o3s-mz.124-10a.bin。

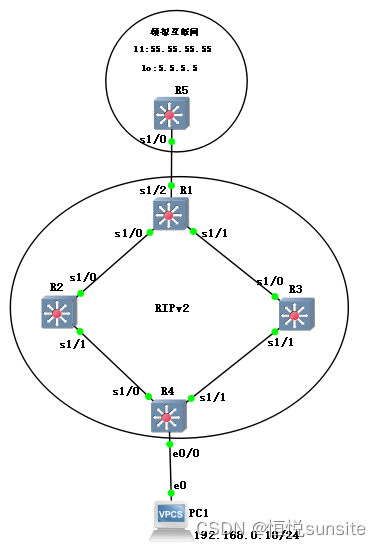

2、拓扑图

本实验共使用5台交换机，1个PC终端搭建完成，其中PC机模拟局域网终端。R1-R4交换机模拟企业网RIPV2网络环境，R5模拟互联网，配置两个loopback地址模拟互联网终端。初始配置内容为PC1到loopback0网络互连互通的状态，后续将根据验证内容进行配置微调。
在这里插入图片描述

3、网络配置

如下配置为完成基本互联互通的网络配置，实现了PC1和R5上的loopback0地址的互联互通。PC1和R5上的loopback1地址网络是不通的（此时没有配置默认路由，R4上只配置了到lo的静态路由）

R1配置

conf t
ip routing
hostname R1
interface Serial1/0
description To R2
ip address 12.12.12.1 255.255.255.0
no shutdown
!
interface Serial1/1
description To R3
ip address 13.13.13.1 255.255.255.0
no shutdown
!
interface Serial1/2
description To R5
ip address 15.15.15.1 255.255.255.0
no shutdown
!
router rip
version 2
redistribute connected
redistribute static
network 12.0.0.0
network 13.0.0.0
no auto-summary
!
ip route 5.5.5.0 255.255.255.0 15.15.15.5
end
wr

R2配置

conf t
ip routing
hostname R2
interface Serial1/0
description To R1
ip address 12.12.12.2 255.255.255.0
no shutdown
!
interface Serial1/1
description To R4
ip address 24.24.24.2 255.255.255.0
no shutdown
router rip
version 2
redistribute connected
network 12.0.0.0
network 24.0.0.0
no auto-summary
!
end
wr

R3配置

conf t
ip routing
hostname R3
interface Serial1/0
description To R1
ip address 13.13.13.3 255.255.255.0
serial restart-delay 0
!
interface Serial1/1
description To R4
ip address 34.34.34.3 255.255.255.0
serial restart-delay 0
!
router rip
version 2
redistribute connected
network 13.0.0.0
network 34.0.0.0
no auto-summary
!

R4配置

conf t
ip routing
hostname R4
interface Ethernet0/0
description To PC1
ip address 192.168.0.254 255.255.255.0
full-duplex
!
interface Serial1/0
description To R2
ip address 24.24.24.4 255.255.255.0
serial restart-delay 0
!
interface Serial1/1
description To R3
ip address 34.34.34.4 255.255.255.0
serial restart-delay 0
!
router rip
version 2
redistribute connected
network 24.0.0.0
network 34.0.0.0
no auto-summary
!

R5配置

conf t
ip routing
hostname R5
interface Loopback0
ip address 5.5.5.5 255.255.255.0
!
interface Loopback1
ip address 55.55.55.55 255.255.255.0
!
interface Serial1/0
description To R1
ip address 15.15.15.5 255.255.255.0
serial restart-delay 0
!
ip route 192.168.0.0 255.255.255.0 15.15.15.1

4、实践内容验证测试

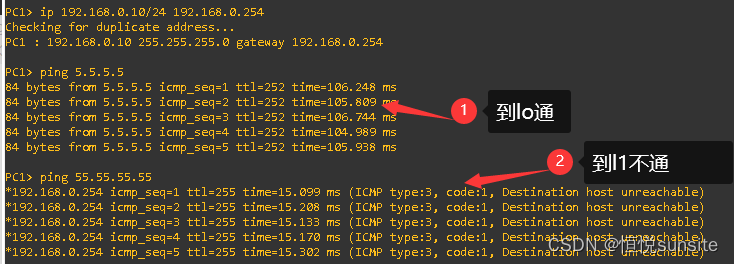

PC1到R5的lo:5.5.5.5网络通断性验证
我们给PC1配置上IP地址192.168.0.10，然后分别ping 5.5.5.5和55.55.55.55，我们可以看到PC1到L0网络是通的，到L1网络是不通的，因为我们在R4上配置的静态路由，且只配置了到LO的静态路由。
路由自动汇总测试
开启自动汇总出的网络号不会越过主类网络。在RIP中关闭自动汇总后，可以在某一个接口去做手动的汇总。使用ip summary-address rip 网络地址掩码 命令方式完成手动汇总。

R4(config-if)#int loop 0
R4(config-if)#ip add 172.16.0.254 255.255.255.0
R4(config-if)#int loop 1
R4(config-if)#ip add 172.16.1.254 255.255.255.0
R4(config)#int loop 3
R4(config-if)#ip add 192.168.1.254 255.255.255.0
R4(config-if)#router rip
R4(config-router)#auto-summary

在这里插入图片描述

默认路由发布测试
动态路由协议发布默认路由最简单的方式就是配置一条默认路由，然后redistribute static重发布到动态路由协议中。RIP中实际上我们还可以使用default-information originate命令重发布一条默认路由。

#在R1上发布默认路由和配置需要的静态路由
R1(config)#router rip
R1(config-router)#default-information originate
R1(config-router)#no redistribute static
R1(config-router)#exit
R1(config)#ip route 55.55.55.55 255.255.255.255 15.15.15.5
#其他RIP协议路由器上查看默认路由

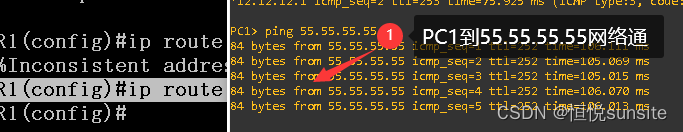

#PC1到55.55.55.55网络已通

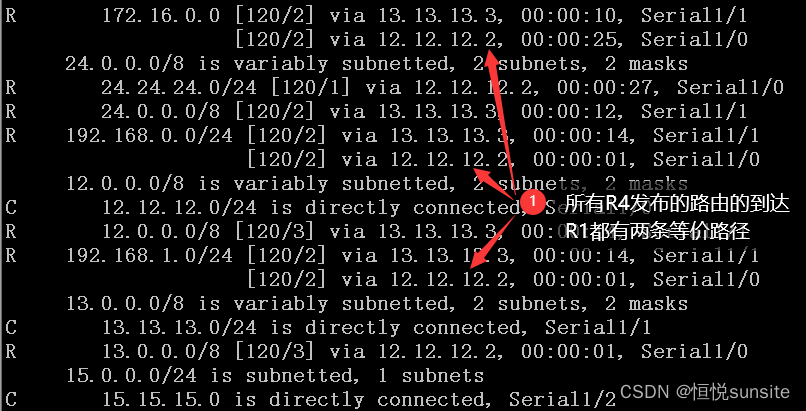

路由负载均衡

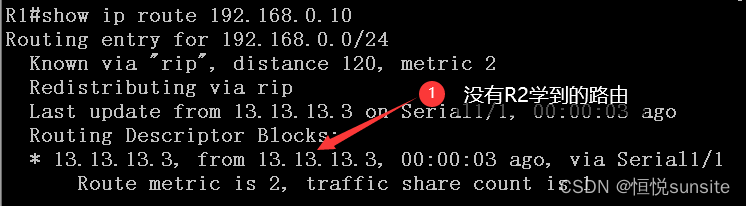

RIP协议是基于距离矢量的，R4到R1都是2跳的距离，所以R4发布的路由存在R2/R3两个路径到达R1，而且是等价的，同时存在路由表中，但是日常某主机选择了某链路路由之后，下一次还是会选择同一个接口，这是因为开启了思科设备默认开启了ip cef命令，实现硬件快速转发，可以减少延时，提升转发效率。
协议认证

R1(config)#key chain RR
R1(config-keychain)#key 1
R1(config-keychain-key)#key-string cisco
R1(config-keychain-key)#int s1/0
R1(config-if)#ip rip authentication key-chain RR
R1(config-if)#ip rip authentication mode md5

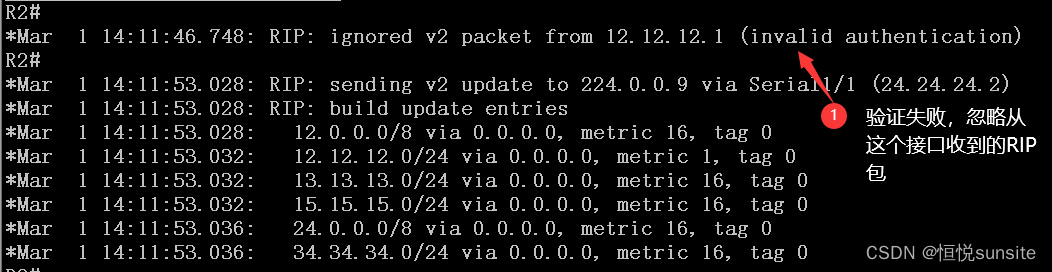

#R2上开启debug ip rip，查看协议认证报文日志
R2#debug ip rip
RIP protocol debugging is on

#在上面R2上配置认证信息
R2(config)#key chain RR
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string cisco
R2(config-keychain-key)#int s1/0
R2(config-if)#ip rip authentication key-chain RR
R2(config-if)#ip rip authentication mode md5

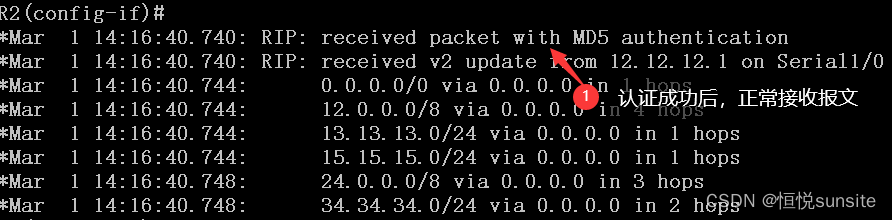

#R2配置完成认证信息后，开始接受RIP报文

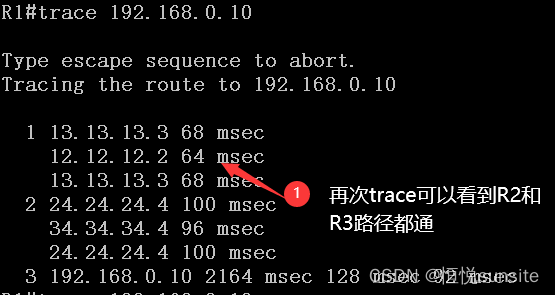

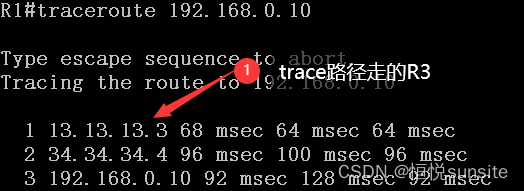

#trace路径，R1到R4的等价路径R2和R3都是通的。
