概述

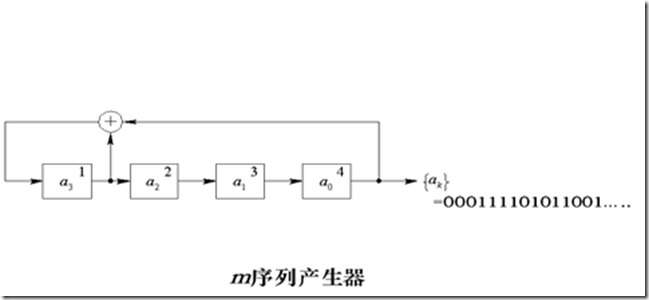

1. 4m序列生成器

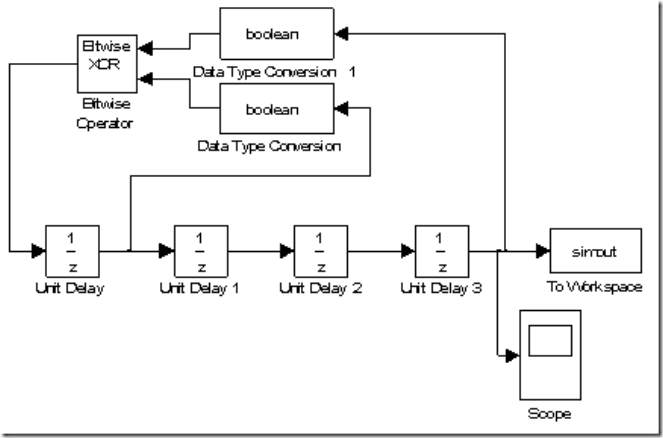

Simulink模型如下:

其中,可以在Unit Delay属性中设置初始值为1000,由于Unit Delay输出为double,所以要将其转为Boolean以便进行模二加运算,使用XOR实现。

clip_image008

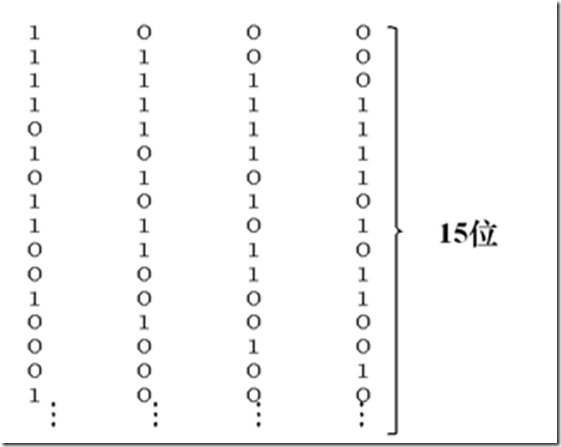

下面分别是最后一级和所有级的输出波形,可以看出,与上面的是一致的。

clip_image010

clip_image012

Verilog实现

`timescale 1ns / 1ps

//

// Company:

// Engineer:

//

// Create Date: 11:02:17 05/01/2012

// Design Name:

// Module Name: PNcode

// Project Name:

//

module PNcode(

clk,

rst,

PNstate,

PNout

);

input clk;

input rst;

output PNstate;

output PNout;

// PN code n = 4, f(x) = 1 + x + x^4

parameter order = 4;

reg PNout = 0;

reg [order-1 : 0] PNstate = 0;

always @ (posedge clk)

if(rst == 1)

begin

PNout <= 0;

PNstate <= 4'b1000; // PN seed = b1000

end

else

begin

PNout <= PNstate[0];

PNstate <= {PNstate[3]+PNstate[0], PNstate[3:1]};

end

endmodule

测试文件:

`timescale 1ns / 1ps

// Company:

// Engineer:

//

// Create Date: 14:37:43 05/01/2012

// Design Name: PNcode

// Module Name: E:/me/CAST/Project/FPGAcomm/PNcode/PNcode_tb.v

// Project Name: PNcode

//

module PNcode_tb;

// Inputs

reg clk;

reg rst;

// Outputs

wire [3:0] PNstate;

wire PNout;

// Instantiate the Unit Under Test (UUT)

PNcode uut (

.clk(clk),

.rst(rst),

.PNstate(PNstate),

.PNout(PNout)

);

initial begin

// Initialize Inputs

clk = 0;

rst = 1;

// Wait 100 ns for global reset to finish

#100;

rst = 0;

// Add stimulus here

end

always begin

forever #10 clk = !clk;

end

endmodule

clk使用一个单独的always模块

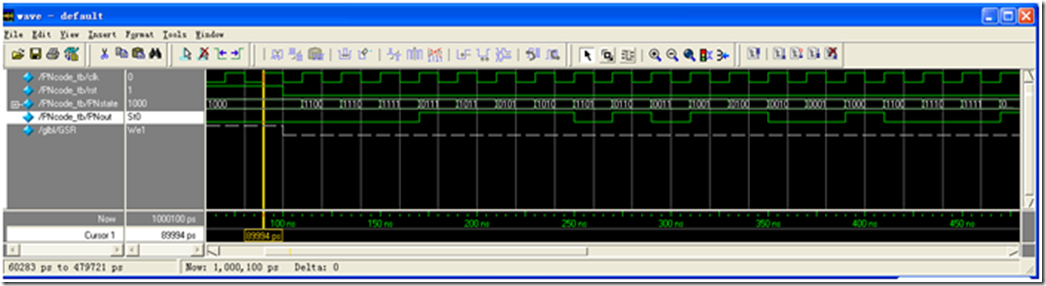

输出序列:0 0 0 1 1 1 1 0 1 0 1 1 0 0 1 0 0 0 1

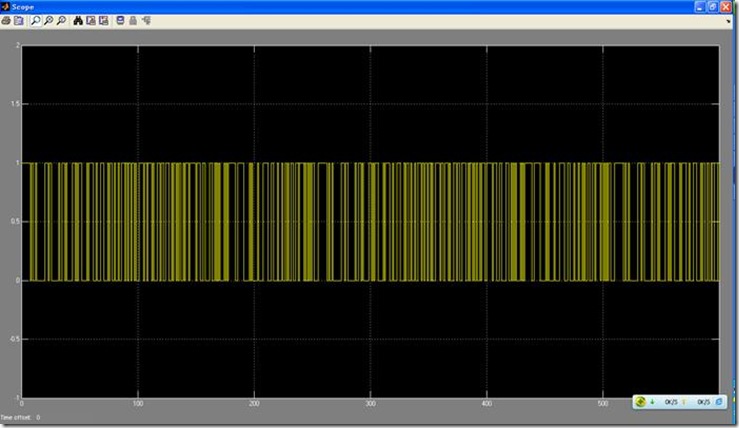

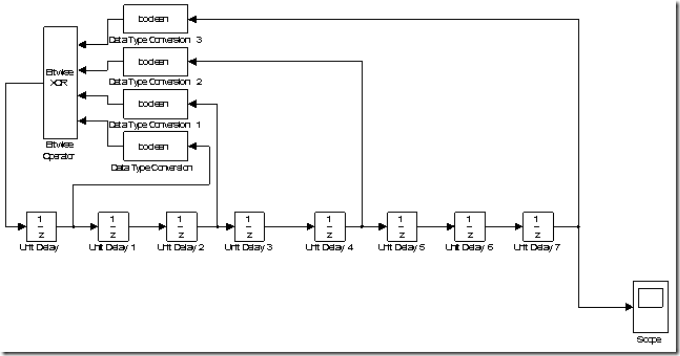

2. 8m序列生成器,初始全为1

clip_image016

clip_image018

转载于:https://www.cnblogs.com/yanhc/archive/2012/05/05/2485422.html
