在数据中心内部，虚拟化正成为占据主导地位的技术。这带来了“虚拟网络”等一些新的管理要素。虚拟网络允许虚拟机在现有的underlay网络(IP Fabric)上，利用软件功能和overlay技术相互通信。 当然，即使在现代数据中心内部，虚拟化也不是唯一的信条。我们仍然有物理设备和裸金属服务器。而且，虚拟机和裸金属服务器通常不是孤立的世界，它们需要彼此集成。 这种集成可能意味着让虚拟机和BMS出现在同一子网中。此解决方案通常称为BMS集成。 原理 利用vRouter对EVPN原生的支持，同时与现有IP Fabric具备互操作性，就可以实现该目标。 与过去涉及附加元素(TSN节点)和协议(OVSDB)的解决方案不同，如今，我们仅依靠标准协议——EVPN。EVPN正在成为数据中心内部事实上的标准。由于SDN控制器可以轻松地与底层IP Fabric集成在一起，并且它们都使用BGP、EVPN和VXLAN，这带来了巨大的优势。 此外，使用标准的和众所周知的协议，可以避免供应商锁定，向多供应商的场景开放。 以终为始，这就是我们想要实现的目标：
一个经典的局域网！
实际上，在这种简单的网络模型背后，许多参与者都扮演着角色并发挥自己的作用。
这是真实的场景：
让我们一次解决一个问题。
首先，我们的DC具有标准IP Fabric。对于标准，我们是指使用VXLAN进行传输的基于BGP的结构。Overlay BGP用于交换EVPN路由。为了减少BGP会话的数量，将spine用作路由反射器，从而避免leaf-to-leaf的全连接。
Tungsten Fabric(
注：原文为Contrail，本文以功能一致的Tungsten Fabric替换
)部署在数据中心内。Tungsten Fabric overlay网络(通常称为Tungsten Fabric控制+数据网络)将映射到在Fabric上配置的VLAN(L2服务)。在RHOSP实现中，此网络通常映射到RHOSP租户网络。这意味着每个Tungsten Fabric节点将在此网络上有一个IP。具体来说，计算节点在该网络上将具有接口vhost0(VTEP接口)。
Tungsten Fabric控制+数据网络(在RHOSP环境中为Tenant网络)在Fabric上具有配置为IRB接口的网关。在这种情况下，IRB配置在spine上。这两个spine共享一个相同的IP地址，称为VGA，用作LAN网关。
在spine配置IRB的模型，称为中央路由桥接(CRB)。还有一种情况，我们可以将L3 GW功能(IRB接口)移到leaf上，这样该模型就称为边缘路由桥接(ERB)。CRB与ERB的比较不在本文讨论范围之内。
Tungsten Fabric控制节点与IP Fabric spine之间具有BGP会话，在此会话上交换EVPN路由。
这使IP Fabric可以学习Tungsten Fabric EVPN路由，反之亦然。这是实现BMS集成的关键，因为我们需要BMS相关的EVPN路由才能到达Tungsten Fabric，同时需要Tungsten Fabric虚拟机EVPN路由才能到达与BMS连接的leaf。
裸金属服务器是多宿主到一对leaf，并映射到IP Fabric上的VLAN。
另一方面，虚拟机连接到由Tungsten Fabric管理的L2虚拟网络。
为了实现BMS集成，需要使用BMS所属的L2 VLAN来“缝合”L2虚拟网络。
这是通过利用Tungsten Fabric的EVPN原生支持以及其与IP Fabric的集成来实现的。稍后我们将进行详细介绍。配置
IP Fabric必须正确配置。我们假设Tungsten Fabric集群已经启动并正在运行，那么Tungsten Fabric基础结构网络(RHOSP网络)已经就位。我们还假定Tungsten Fabric控制器已建立好启用了EVPN族的spine的BGP会话。
剩下的就是创建BMS VLAN和与EVPN相关的配置。
由于我们不希望在“扩展的2层网络”上使用网关，因此不需要设置IRB逻辑接口。其结果是，配置仅涉及BMS连接到的两个leaf。在这种情况下，spine将仅接收/通告EVPN路由并转发overlay流量(VXLAN数据包)。
两个leaf上的配置是相同的，因此我只演示一次。
首先，我们配置针对BMS的聚合接口：
1set interfaces xe-0/0/8:0 gigether-options 802.3ad ae90 2set interfaces ae90 description "PVV CONTRAIL BMS INTEGRATION CGNAT" 3set interfaces ae90 flexible-vlan-tagging 4set interfaces ae90 mtu 9216 5set interfaces ae90 encapsulation extended-vlan-bridge 6set interfaces ae90 esi 00:00:00:00:00:00:01:00:10:01 7set interfaces ae90 esi all-active 8set interfaces ae90 aggregated-ether-options lacp active 9set interfaces ae90 aggregated-ether-options lacp periodic fast10set interfaces ae90 aggregated-ether-options lacp system-id 00:00:00:00:00:0111set interfaces ae90 unit 123 description "PVV CONTRAIL BMS INTEGRATION CGNAT"12set interfaces ae90 unit 123 vlan-id 123
1set protocols evpn vni-options vni 5123 vrf-target target:64520:22222set protocols evpn extended-vni-list 51233set policy-options policy-statement EVPN-IN term VNI-5123 then accept4set policy-options policy-statement EVPN-IN term VNI-5123 from community TARGET:64520:22225set policy-options policy-statement EVPN-IN term VNI-5123 then accept6set policy-options community TARGET:64520:2222 members target:64520:2222
1set vlans VLAN-BMSINT description "PVV CONTRAIL BMS INTEGRATION"2set vlans VLAN-BMSINT interface ae90.1233set vlans VLAN-BMSINT vxlan vni 5123
1set protocols bgp group IPFAB-OVER family route-target2set routing-options resolution rib bgp.rtarget.0 resolution-ribs inet.0
1set interfaces xe-0/0/0 gigether-options 802.3ad ae02set interfaces xe-0/0/1 gigether-options 802.3ad ae03set interfaces ae0 vlan-tagging4set interfaces ae0 aggregated-ether-options lacp active5set interfaces ae0 aggregated-ether-options lacp periodic fast6set interfaces ae0 unit 123 vlan-id 1237set interfaces ae0 unit 123 family inet address 100.64.1.100/248set routing-instances BMS_CONTRAIL instance-type virtual-router9set routing-instances BMS_CONTRAIL interface ae0.123
重要的是EVPN族被启用。
接下来，我来创建一个虚拟网络：
虚拟网络是2层的，因为其转发模式仅设置为L2。
提供了一个VNI，5123不是一个随机值。如果您还记得，那是我之前在leaf上配置的值。为了从overlay数据平面的角度缝合Tungsten Fabric和IP Fabric，这是必不可少的。
如先前所预期的，另一个关键值是route target。这与在fabric上设置的相同。这样，我们可以确保将fabric中的EVPN BGP路由，按预期导入到Tungsten Fabric虚拟网络中，反之亦然。
虚拟网络也被分配了CIDR。由于“历史原因”，该网络地址的存在是因为Openstack/Neutron需要在每个网络上配置CIDR。实际上，作为仅为L2的VN，Tungsten Fabric没有针对该对象的L3(inet)路由表，只有MAC表。这意味着我们可以在虚拟机内部配置所需的任何IP地址。在vRouter级别仅检查MAC地址一致性就可以(也就是说，不要更改虚拟机上的MAC地址)。

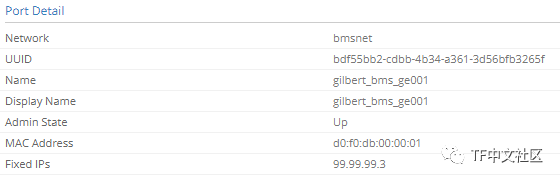

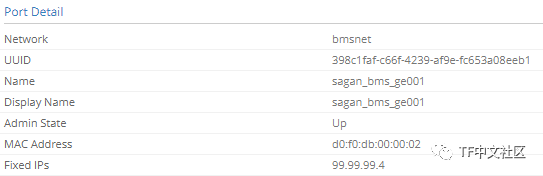

在此虚拟网络上，我们连接两个虚拟机，因此该网络上有两个端口：
每个端口都有自己的MAC地址。这些MAC地址很重要，因为它们将被通告到EVPN中。

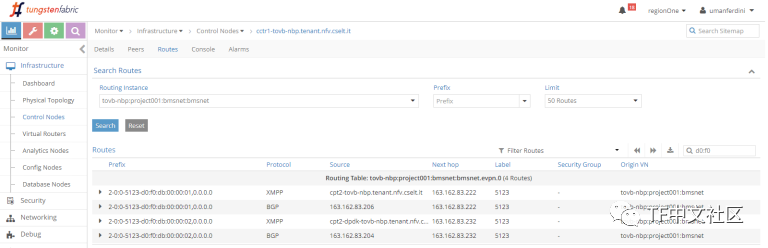

MAC地址应该在虚拟网络EVPN表中可见：
BGP和XMPP路由都存在(每个MAC地址2个路由，每个协议1个路由)。
请注意，VNI等于5123。
现在，一切准备就绪，BMS集成应该已经完成。验证
下面该进行验证了！
在BMS上，我记下了集成接口的MAC：
1root@MX1-NAT44-RE0> show interfaces ae0 | match rdw2 Current address: 88:e0:f3:b3:1f:c0, Hardware address: 88:e0:f3:b3:1f:c0
1{master:0}[edit]2netconfadmin@nfv-vb-leaf-08# run show route receive-protocol bgp 172.16.118.162 table bgp.rtarget.0 | match 22223 64520:64520:2222/9645{master:0}[edit]6netconfadmin@nfv-vb-leaf-08# run show route advertising-protocol bgp 172.16.118.162 table bgp.rtarget.0 | match 22227 64520:64520:2222/96
1{master:0}[edit]2netconfadmin@nfv-vb-spine-01# run show route advertising-protocol bgp 163.162.83.205 table bgp.rtarget.0 | match 22223 64520:64520:2222/9645{master:0}[edit]6netconfadmin@nfv-vb-spine-01# run show route receive-protocol bgp 163.162.83.205 table bgp.rtarget.0 | match 22227 64520:64520:2222/96
1{master:0}[edit]2netconfadmin@nfv-vb-leaf-08# run show route advertising-protocol bgp 172.16.118.162 table bgp.evpn.0 evpn-ethernet-tag-id 5123 match-prefix 2*34bgp.evpn.0: 1087 destinations, 1979 routes (1087 active, 0 holddown, 0 hidden)5 Prefix Nexthop MED Lclpref AS path6 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0/304 MAC/IP7* Self 100 I8 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0::100.64.1.100/304 MAC/IP9* Self 100 I
1{master:0}[edit]2netconfadmin@nfv-vb-spine-01# run show route advertising-protocol bgp 163.162.83.205 table bgp.evpn.0 evpn-ethernet-tag-id 5123 match-prefix 2:172*34bgp.evpn.0: 4242 destinations, 7157 routes (4242 active, 0 holddown, 0 hidden)5 Prefix Nexthop MED Lclpref AS path6 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0/304 MAC/IP7* 172.16.118.170 100 I8 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0::100.64.1.100/304 MAC/IP9* 172.16.118.170 100 I

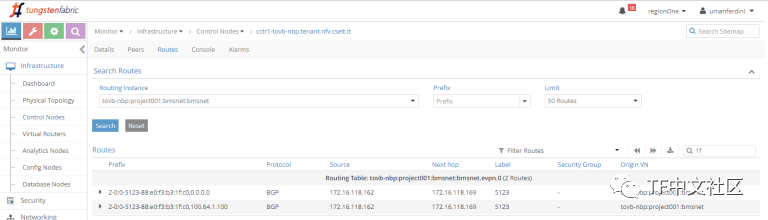

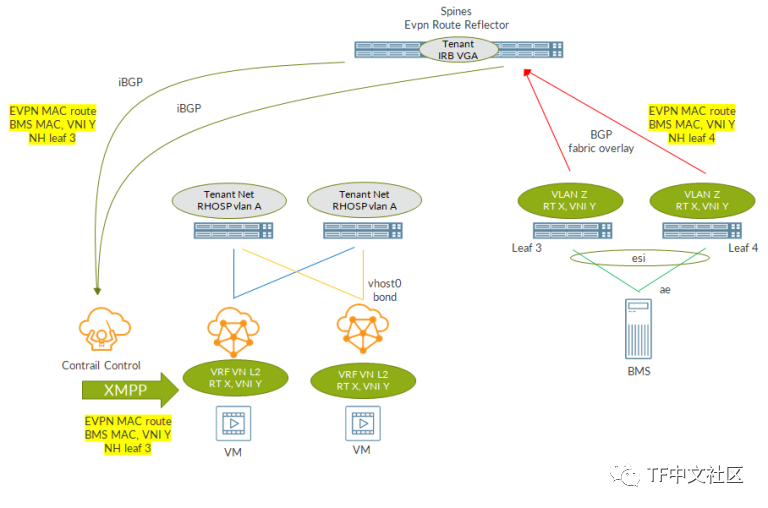

请注意，最后一步使用XMPP，因为它是Tungsten Fabric控制器和计算节点之间使用的协议。
当然，另一个leaf也可能会通告T2路由，这取决于它是否在本地学习MAC。
现在，我将检查从Tungsten Fabric到leaf的路由。
在Spine上，我将检查是否从Tungsten Fabric控制器收到了VM的MAC路由：
1{master:0}[edit] 2netconfadmin@nfv-vb-spine-01# run show route receive-protocol bgp 163.162.83.205 table bgp.evpn.0 evpn-ethernet-tag-id 5123 3 4bgp.evpn.0: 4232 destinations, 7137 routes (4232 active, 0 holddown, 0 hidden) 5 Prefix Nexthop MED Lclpref AS path 6 2:163.162.83.222:7::5123::d0:f0:db:00:00:01/304 MAC/IP 7* 163.162.83.222 200 100 ? 8 2:163.162.83.232:4::5123::d0:f0:db:00:00:02/304 MAC/IP 9 163.162.83.232 200 100 ?10 3:163.162.83.222:7::5123::163.162.83.222/248 IM11* 163.162.83.222 200 100 ?12 3:163.162.83.232:4::5123::163.162.83.232/248 IM13 163.162.83.232 200 100 ?
1{master:0}[edit] 2netconfadmin@nfv-vb-leaf-07# run show route receive-protocol bgp 172.16.118.162 table bgp.evpn.0 evpn-ethernet-tag-id 5123 3 4bgp.evpn.0: 1088 destinations, 1713 routes (1088 active, 0 holddown, 0 hidden) 5 Prefix Nexthop MED Lclpref AS path 6 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0/304 MAC/IP 7 172.16.118.170 100 I 8 2:172.16.118.170:1::5123::88:e0:f3:b3:1f:c0::100.64.1.100/304 MAC/IP 9 172.16.118.170 100 I10 3:172.16.118.170:1::5123::172.16.118.170/248 IM11 172.16.118.170 100 I
1netconfadmin@nfv-vb-leaf-07# run show ethernet-switching table vlan-name VLAN-BMSINT 2 3MAC flags (S - static MAC, D - dynamic MAC, L - locally learned, P - Persistent static 4 SE - statistics enabled, NM - non configured MAC, R - remote PE MAC, O - ovsdb MAC) 5 6 7Ethernet switching table : 3 entries, 3 learned 8Routing instance : default-switch 9 Vlan MAC MAC Logical Active10 name address flags interface source11 VLAN-BMSINT 88:e0:f3:b3:1f:c0 DR ae90.12312 VLAN-BMSINT d0:f0:db:00:00:01 D vtep.32778 163.162.83.22213 VLAN-BMSINT d0:f0:db:00:00:02 D vtep.32779 163.162.83.232
1netconfadmin@nfv-vb-leaf-07# run show interfaces vtep.327782 Logical interface vtep.32778 (Index 947) (SNMP ifIndex 1085)3 Flags: Up SNMP-Traps Encapsulation: ENET24 VXLAN Endpoint Type: Remote, VXLAN Endpoint Address: 163.162.83.222, L2 Routing Instance: default-switch, L3 Routing Instance: default5 Input packets : 06 Output packets: 47 Protocol eth-switch, MTU: Unlimited8 Flags: Trunk-Mode
就是这个！BMS集成已经实现了，VM可以与BMS通信，反之亦然。分析
让我们看一下流量的路径。
我分析了VM到BMS的用例，但对BMS到VM的用例也进行了同样的考虑。

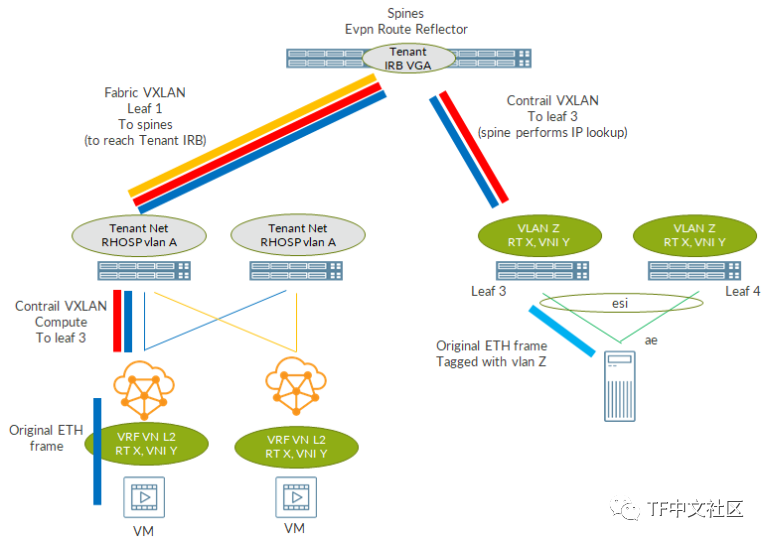

下图总结了所有阶段：
首先，VM发送目标为BMS IP的IP/Ethernet数据包。
数据包到达在其MAC表中执行查找的vRouter(请记住，虚拟网络仅是L2)。从那里，它匹配从spine接收到的BGP路由，将原始数据包封装到发往BMS多宿主的leaf的VXLAN标头中。
使用虚拟网络内部配置的VNI(5123)将数据包封装在VXLAN中。计算节点执行IP查找，以了解如何达到leaf环回。该查找在“常规”服务器路由表(在“ip route”中看到的表)中进行。当然，必须有一条通往leaf环回的路由。这些路由可以手动添加(从而可以永久生效)，也可以在Tungsten Fabric安装过程中进行设置(使用RHOSP可以在NIC模板级别完成)。
查找应告知必须将数据包发送到Tungsten Fabric的控制+数据(RHOSP租户网络)网关。此地址是在spine上配置的IRB。
此时，VXLAN数据包作为目标MAC地址为IRB(租户网络网关)MAC的以太网帧离开计算节点。数据包到达与RHOSP租户网络关联的逻辑接口上的“本地”leaf上。MAC查找此时发生，并且leaf发现必须将数据包封装在发往spine的VXLAN隧道中。这时，VNI与Fabric中的RHOSP租户的VLAN(此处未显示)关联。是的，另一个VXLAN隧道。在leaf和spine之间，我们有一个由计算节点创建的VXLAN数据包，该数据包封装到由leaf创建的另一个VXLAN数据包中。
“双重封装”的VXLAN数据包到达了spine。Spine发现到目标MAC是其拥有的MAC(IRB MAC)；它解封装外部VXLAN标头并执行IP查找。查找针对内部VXLAN数据包目标地址，即leaf环回。该地址是可用的，这要归功于IP Fabric的underlay路由交换。Spine只是将数据包转发到连接BMS的leaf上。
VXLAN数据包到达leaf。Leaf基于VN(5123)对其进行解封装，并将数据包放入BMS vlan(123)。MAC查找在此时发生，并且找到了BMS si的匹配项。
最后，根据leaf和BMS之间的VLAN标记配置的原始IP数据包，将被发送到原始目的地！
我们终于到达了BMS。
这段漫长的旅程涉及到两个overlay：由VXLAN隧道compute-to-leaf表示的Tungsten Fabric overlay，以及由VXLAN隧道leaf-to-spine表示的fabric overlay。
这里比较复杂，但是从用户的角度来看，它看起来确实像是BMS和VM在同一子网中。
关于复杂性……真的有那么复杂吗？
某些配置可以看作是“day 0”，就是在设置DC时只需配置一次。这包括针对spine和IP Fabric EVPN overlay的Tungsten Fabric BGP会话。
随后，实现BMS集成就相当容易了。
在Tungsten Fabric上，我们只需要一个L2 VN。在fabric上，我们只需要标准的L2服务。
重要的是VNI和router target匹配，以便允许正确的路由导入。
以上，就是关于Tungsten Fabric虚拟网络的BMS部分的分享。
