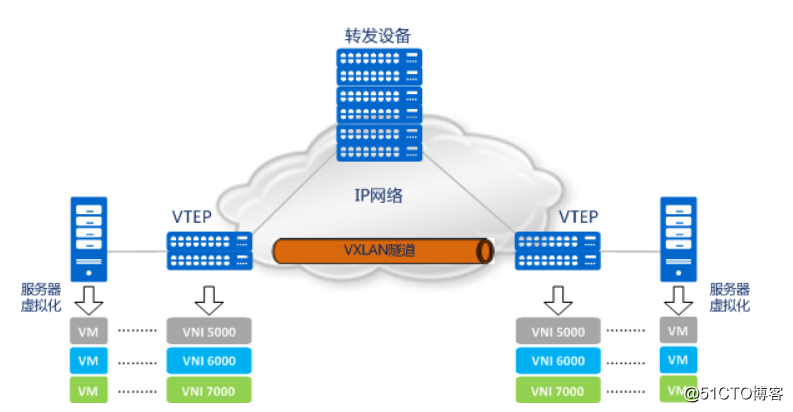

一、VXLAN网络模型

uVTEP(VXLAN Tunnel Endpoints，VXLAN隧道端点)

VXLAN你可以简单理解在是在三层网络上覆盖的二层的“隧道”，那么这个VXLAN的隧道就肯定有端点或者说“边缘”。VXLAN网络的边缘就叫做VTEP，VTEP是一台设备，可以是独立的网络设备，也可以是虚拟机所在的服务器。

uVNI(VXLAN Network Identifier，VXLAN网络标识符)

VNI类似于传统网络的VLAN ID，一个VNI代表一个租户。和VLAN ID一样，不同VNI的虚拟机之间不能相互通信。VXLAN报文封装时，给VNI分配了2的24次方-1个值，所以它完全可以支持海量租户的隔离。

uVXLAN隧道

用来传输经过VXLAN封装的报文的，它是建立在两个VTEP之间的一条虚拟通道。

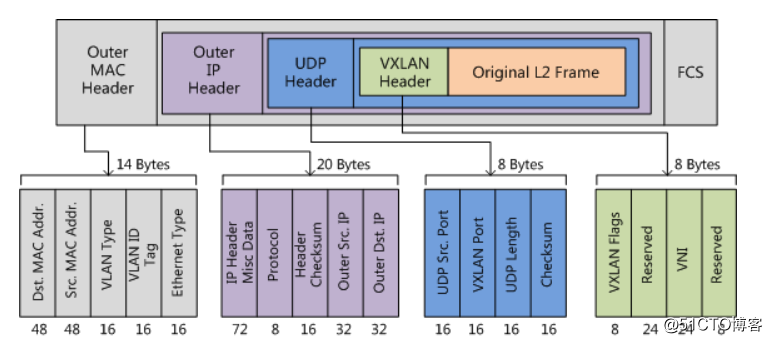

二、VXLAN报文解析

uVXLAN Header

增加VXLAN头(8字节)，其中包含24比特的VNI字段，用来定义VXLAN网络中不同的租户。此外，还包含VXLAN Flags(8比特，取值为00001000)和两个保留字段(分别为24比特和8比特)。

uUDP Header

VXLAN头和原始以太帧一起作为UDP的数据。UDP头中，目的端口号(VXLAN Port)固定为4789，源端口号(UDP Src. Port)是原始以太帧通过哈希算法计算后的值。

uOuter IP Header

封装外层IP头。其中，源IP地址(Outer Src. IP)为源VM所属VTEP的IP地址，目的IP地址(Outer Dst. IP)为目的VM所属VTEP的IP地址。

uOuter MAC Header

封装外层以太头。其中，源MAC地址(Src. MAC Addr.)为源VM所属VTEP的MAC地址，目的MAC地址(Dst. MAC Addr.)为到达目的VTEP的路径上下一跳设备的MAC地址。
