在前面小编给大家讲解了一些关于CAD的实例教程，相信对大家也有所帮助了吧，今天接着给大家带来关于AutoCAD教程：一字形螺丝刀头，下面我们一起来看看CAD的具体内容。
首先看看CAD制作的效果图：
具体步骤如下：
步骤一、在CAD软件中，利用工具在画布中画一个长为120，直径为6的的圆柱体，如图所示：

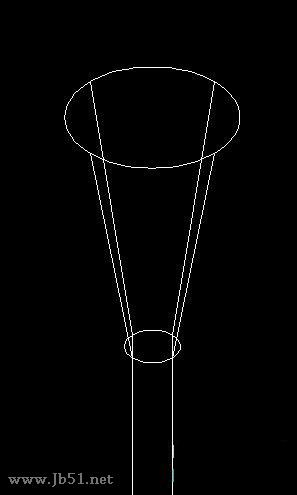

步骤二、然后将端面拉伸30，接着设置倾斜角度为-12。如图所示：
步骤三、在圆的中心画一条直线，然后向两边偏移0.5，如图所示：

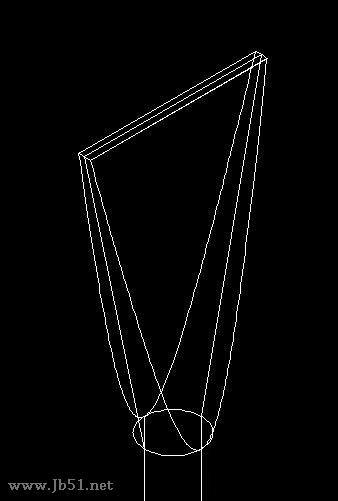

步骤四、然后我们对三个点进行剖切，如图所示：

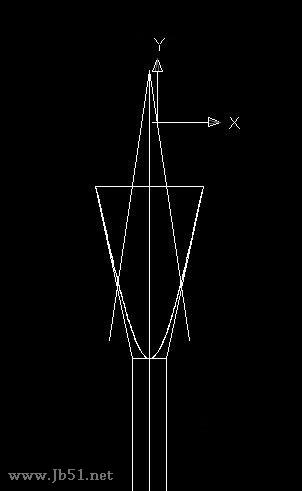

步骤五、接着我们画出需要的线条，如图所示：
步骤六、然后连接一个闭合环，选择这个面域，之后拉伸成体，如图所示：
步骤七、之后我们再取其中的差集，如图所示：
步骤八、接着我们在画螺丝刀的圆角即可，如图所示：
最终效果图：
以上就是关于AutoCAD教程：一字形螺丝刀头的全部内容，希望大家喜欢。
