Simulink上搭建一个子函数，
可以参照以下教程
Matlab·Simulink的使用—【子系统的创建与封装】
上述教程搭建的是固定输入，输出通过Scope 查看，对于大的系统工程来说不便于模块化使用。

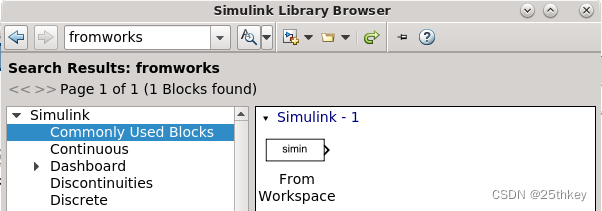

在该步骤基础上，subsystem的输入改成from work space，重命名成inport。

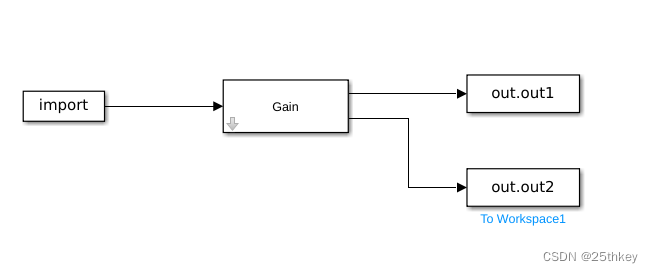

输出改成 to work space。同样重命名输出。就可以获得如图一所示simulink图。

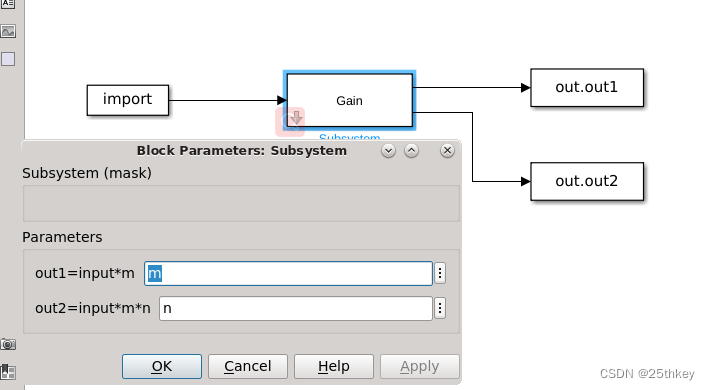

对子函数里的变量，可以用常数给定。为了便于从.m文件更改，在此我们称这两个值为m、n。
Matlab的.m文件运行 Simulink 搭建的子系统
创建.m文件，假如子系统的名字为A.slx ，.m文件一般命名为 test_A.m。放在同一个文件夹。
首先对子函数里的变量赋值
复制代码
1
2m=1; n=15;
输入赋值
复制代码
1
2
3
4
5% load the input data into simulink import.time = 0:0.01:1; import.signals.values = 10*sin(5*import.time)'; % import.signals.dimension = 1;
注意在绘制子函数输入 ，不需要对输入进行设置。这些设置均通过上述代码实现。
输入通过一个结构体，设定输入信号的时间x和信号随时间的函数y=f（x）的转置。（转置的符号是单引号 ’ ）。dimension保持默认1。
函数运行，输出读取
复制代码
1
2
3
4
5
6
7% run simulink in discreted time mode stop_time = '1'; % model = sim('gain_add','StartTime','0','StopTime',stop_time,'SimulationMode','normal'); gain_out1 = model.get('out1'); gain_out2 = model.get('out2');

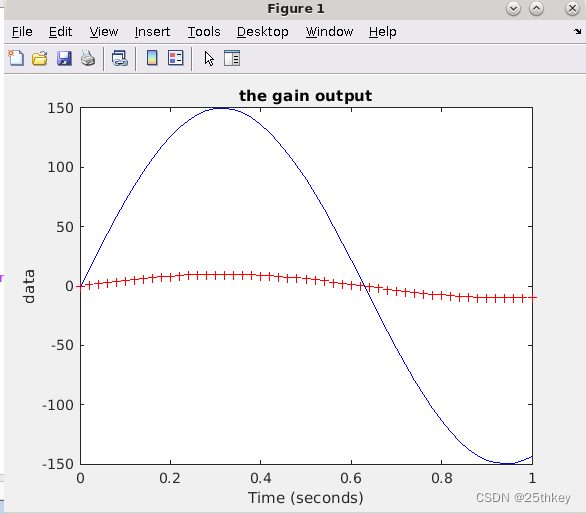

绘制输出进行查看
复制代码
1
2
3
4
5
6% plot the cic output figure; plot(gain_out1, 'r+'); hold on; plot(gain_out2, 'b'); title('the gain output');
