Simulink中定义全局向量

90 阅读 0 评论 60 点赞

我是靠谱客的博主贪玩枕头，最近开发中收集的这篇文章主要介绍Simulink中定义全局向量，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

Simulink中定义全局数组变量

- 定义全局变量
- 定义其为Data Dtore Memory
- 创建Data Dtore Memory模块
- 完成

最近在使用simulink时需要用到全局向量，但是在网上搜索到的都是一维的全局变量，也就是一个数，因此自己摸索了一段时间做出这篇总结。

定义全局变量

首先在matlab function中定义全局变量
在这里插入图片描述
这里定义了一个4*1的向量a=[1；2；3；4]，这是因为在使用global时貌似只能定义列向量，如果后续需要使用行向量和矩阵时就需要进行进一步的变换了。

定义其为Data Dtore Memory

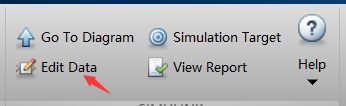

点击matlab function编辑页面的Edit Data
在这里插入图片描述

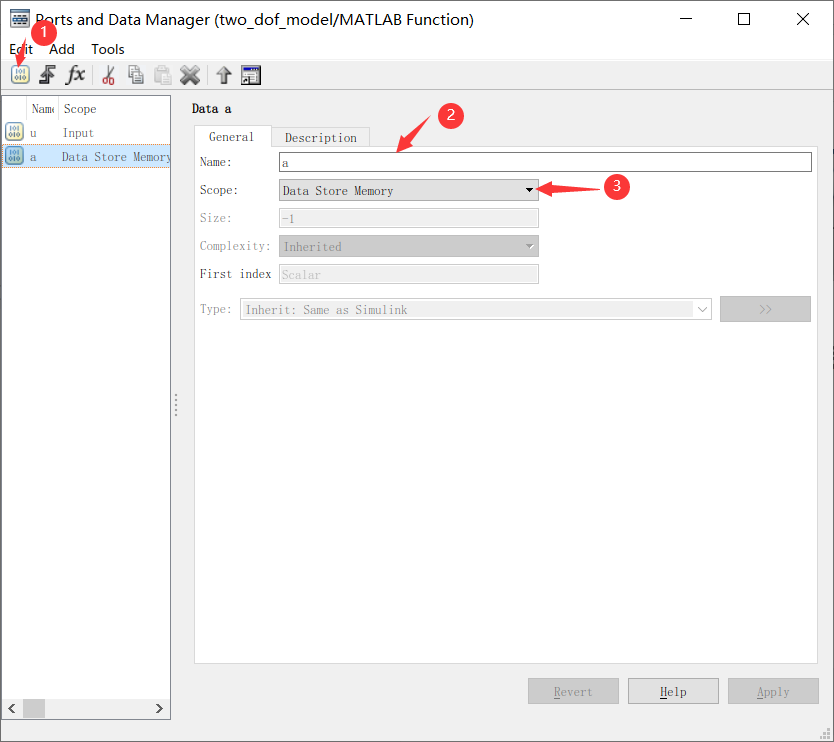

如下图按123步骤操作
1.添加变量
2.修改名称为上一步定义的全局变量名称（必须保持一致）
3.修改scope为Data Dtore Memory

创建Data Dtore Memory模块

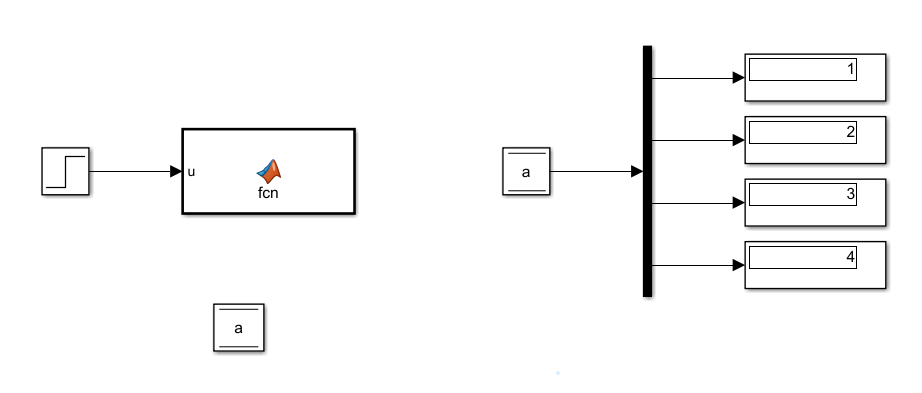

在主界面创建Data Dtore Memory模块
在这里插入图片描述
双击进去进行编辑
首先将名称进行修改，必须改为和之前定义的名称一样

然后点击Signal Attributes进行设置
1.设置初始值，这里有两种设置方法，第一种是可以输入一个数则该向量的所有初始值都设为这一数字，第二种是定义向量[x;x;x;x]，这里的x可以是任何数，如果向量较短可以这么设置
2.指定数据类型，这里设为double
3.指定向量维度，我在尝试过矩阵等形式后都不成功，只能用列向量，因此这里设为4，即原来所用的列向量的维度
4.指定信号类型，这里需要改为real
完成后点击OK即可
在这里插入图片描述
