一、拉氏变换

matlab自带工具：拉氏变换（laplace）

例laplace（f）返回f的拉普拉斯变换。默认情况下，自变量是t，变换变量是s。

例laplace（f，transVar）使用转换变量transVar而不是s（自定义变换变量）。

例laplace（f，var，transVar）使用自变量var和变换变量transVar分别代替t和s。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

%% 拉式变换
clc
clear
syms s t
y=exp(-t)*cos(t); %原函数
LY=laplace(y)   %拉氏变换
L_1=ilaplace(LY) %拉氏逆变换
e=L_1-y  %做差检查结果是否正确
subplot(1,2,1)
fplot(y);%原函数图像
title("原函数图像")
legend("原函数")
subplot(1,2,2)
fplot(LY)%象函数图像
title("象函数图像")
legend("象函数")

clc
clear
syms w s c
F=w^2/(s*(s+c*w)^2);
f=ilaplace(F);
simplify(f);

二、传递函数模型

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
%% 传递函数模型实例
%例一
%G(s)=(12*s+15)/(s^3+16*s^2+64*s+192)
num=[12 15];
den=[1 16 64 192];
G=tf(num,den)
nyquist(G)
%例二
%G(s)=10*(2*s+1)/s^2*(s^2+7*s+13)
%方式1
num=conv(10,[2,1]);%计算分子多项式
den=conv([1 0 0],[1 7 13]);%计算分母多项式
G=tf(num,den)%求系统传递函数
%方式2
s=tf('s')  %定义laplace算子
G=10*(2*s+1)/s^2/(s^2+7*s+13)% 直接给出系统传递函数表达式
%% 零极点增益模型
%G（s）=4*(s+5)^2/(s+1)(s+2)(s+2+2*j)(s+2-2*j)
%方式1：
z1=[-5;-5];
p1=[-1;-2;-2-2*j;-2+2*j];
k=4;
G1=zpk(z1,p1,k)
%方式2：
%G（s）=3*s^2+2*s+8/(s^4+3*s^3+8*s^2+4*s+2)
num=[3 2 8];
den=[1 3 8 4 2];
G=tf(num,den)
G1=zpk(G);%化为零极点增益形式
z=roots(num) %将G1零点存入z
p=roots(den) %将G1极点点存入p
pzmap(G1); %绘制零极点图
grid on %打开绘图网络

三、nyquist和bode图

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

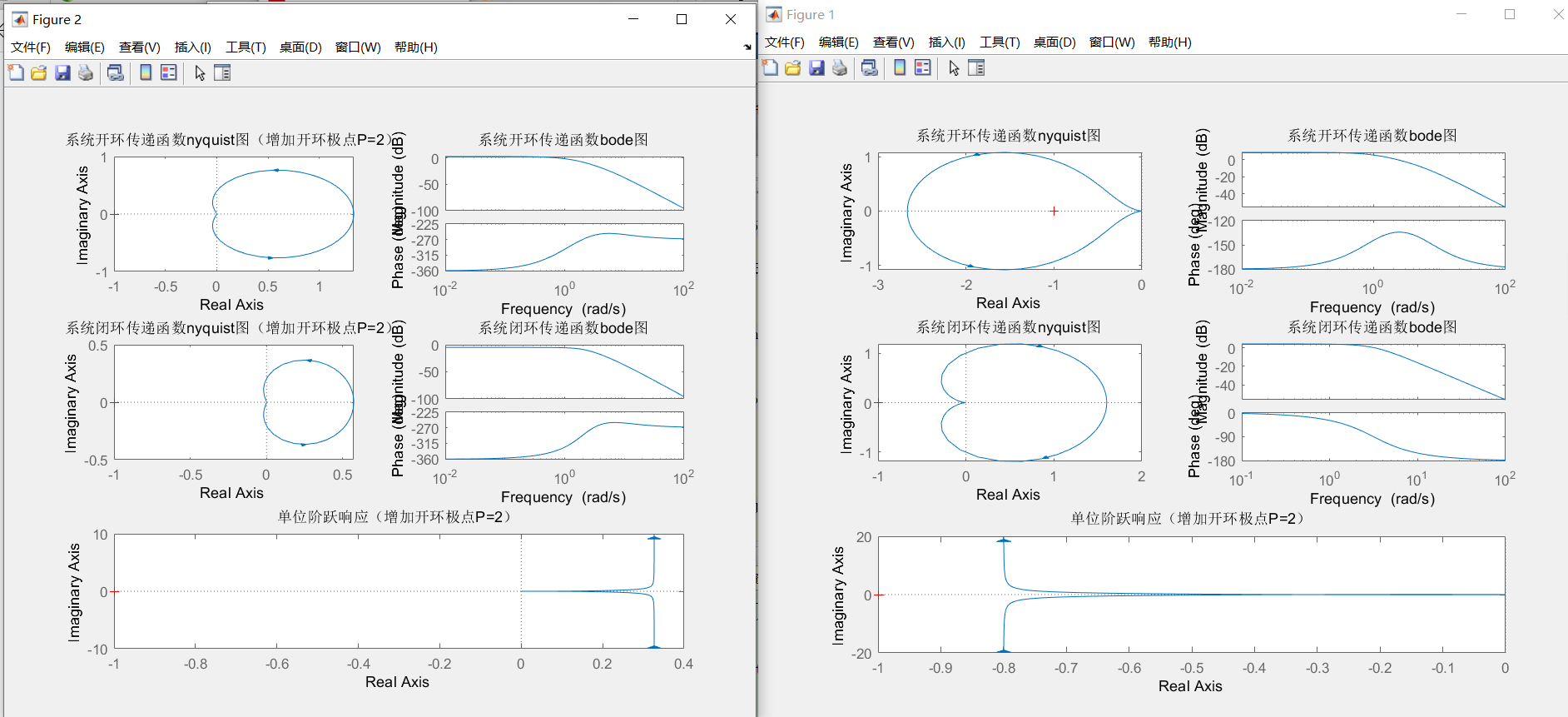

%% nyquist 和 bode 图
clc
clear
s=tf('s');
G=16/((s+6)*(s-1));  %系统开环传递函数
figure(1)
subplot(3,2,1)
nyquist(G)
title("系统开环传递函数nyquist图")
subplot(3,2,2)
bode(G)
title("系统开环传递函数bode图")

Gk=G/(1+G);   %系统闭环传递函数
subplot(3,2,3)
nyquist(Gk)
title("系统闭环传递函数nyquist图")
subplot(3,2,4)
bode(Gk)
title("系统闭环传递函数bode图")

Y1=Gk/s%单位阶跃响应
subplot(3,2,[5 6])
nyquist(Y1)
title("单位阶跃响应（增加开环极点P=2）")
% [h,r,wg,wc]=margin(G)  %求系统的频率特性参数
%h幅值裕量
%相角裕量
%wg幅值穿越频率
%相位穿越频率
figure(2)
G1=16/((s+6)*(s-1)*(s-2));  %增加开环极点P=2
subplot(3,2,1)
nyquist(G1)
title("系统开环传递函数nyquist图（增加开环极点P=2）")
subplot(3,2,2)
bode(G1)
title("系统开环传递函数bode图")

Gb=G1/(1+G1);   %系统闭环传递函数
subplot(3,2,3)
nyquist(Gb)
title("系统闭环传递函数nyquist图（增加开环极点P=2）")
subplot(3,2,4)
bode(Gb)
title("系统闭环传递函数bode图")

Y=Gb/s%单位阶跃响应
subplot(3,2,[5 6])
nyquist(Y)
title("单位阶跃响应（增加开环极点P=2）")
