一、要求

通过一个简单的模拟程序来说明多径衰落信道的特点，针对影响信道的两个重要参数2径，移动台速度来说明相干带宽、相干时间的定义。

二、设计

r0移动台到基站的初始距离，d=10基站距离反射墙的距离，发送端发送的信号为：r(t)=cos(2pif*t).
接收端接收到的信号有2路，一路是发射机直接到接收端，另一路经过发射机发射再反射到达接收端。从基站发出的直射信号到达移动台需要的时间为r0/c，从反射墙反射过来的信号到达所需要的时间为(2d-r0)/c。在时刻t，移动台分别接收到了从时刻t-r0/c基站发出的直射信号和从时刻t-(2d-r0)/c基站发出的反射信号。信号在传播的过程中要衰减，自由空间中，电磁波功率随距离r按平方规律衰减，相应的电场强度(接收信号电压)随1/r 规律就减。并且反射信号同直射信号的相位相反。所以，时刻r移动台按收到的合成信号为

三、代码

clear ; close all; clc
v=1;  %接收端速度，静止情况为 0
f=2;  %信号发射频率
c=3e8; %电磁波速度
r0=3; %移动台到基站的初始距离
d=10; %基站距离反射墙的距离

t1=0.1:0.0001:10;

E1=cos(2*pi*f*((1-v/c).*t1-r0/c))./(r0+v.*t1);
E2=cos(2*pi*f*((1+v/c).*t1+(r0-2*d)/c))./(2*d-r0-v.*t1);


figure
plot(t1,E1,t1,E2,'-g',t1,E1-E2,'-r') %画出直射径的信号
legend('直射径信号 ','反射径信号 ','移动台接收的合成信号 ')
axis([0 10 -0.8 0.8])

四、结果

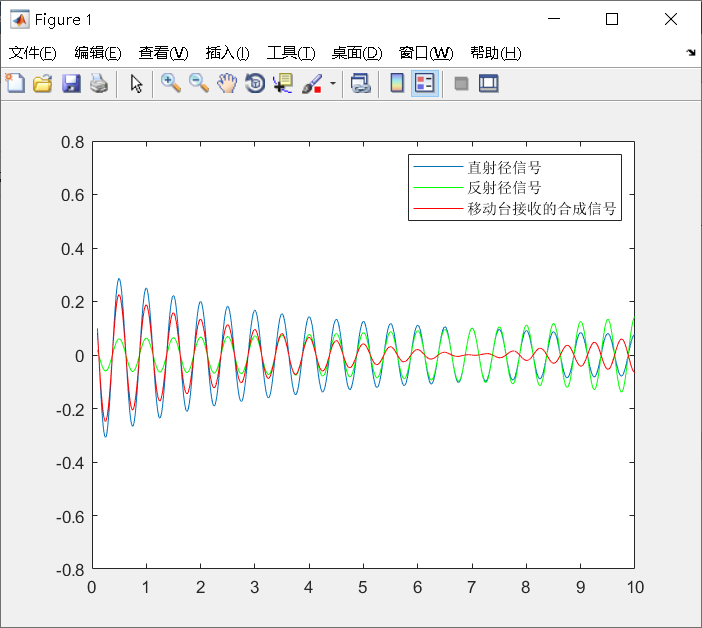

t1=0.1:0.001:12；在运动的情况下

t1=0.1:0.0001:12;在运动的情况下

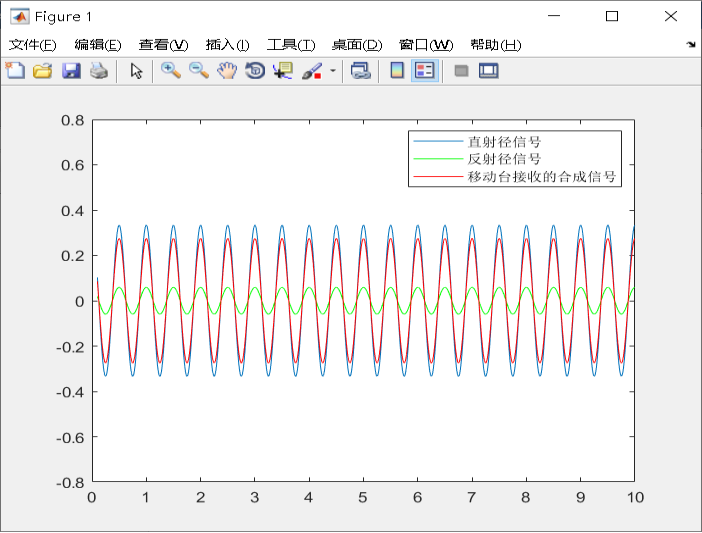

在静止的情况下，到基站的距离为3，频率为2

五、结论

由上图不难看出，接收端静止时：接收端在不同的位置会受到不同的衰落；在同一位置接收到不同频率的信号也受到不同的衰落。
接收端运动时：到基站的初始距离不同衰落的程度也就不同；与静止相比运动衰落波动的程度更大
