Direct2D 1.1 开发笔记 特效篇(四) 图形调试

(转载请注明出处)

如同上节所述，这节讲讲怎么调试图形。

很可惜，微软并没有对VS Express 2013 for Windows Desktop(下面简称WDExpress)添加图形调试功能。

对于付费版的VS(VS2013 pro对于学生与教员可以免费获取)则带有图形调试功能:

调试——图形——启用诊断

即可。

对于免费版，则有VS Express 2013 for Windows(下面简称VSWinExpress)带有图形调试功能。

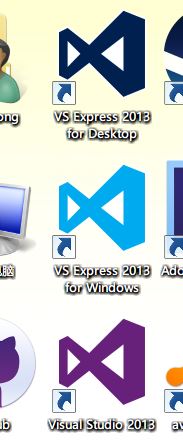

幸运地，一个付费版、WDExpress与VSWinExpress可以共存,如图(从上到下WDExpress、VSWinExpress、VS2013 Pro):

如果您已经拥有了付费版的，则可以跳过下面一段:

#ifdef WDExpress == 1

如果您的电脑上面只安装了WDExpress，请去下载VSWinExpress并安装。

成功后，使用菜单:

文件——打开项目——选择您已经编译好的exe文件

请注意您必须先直接运行这个程序，看是否能不能运行，因为有些文件(图片之类的)不在同一个文件夹里面，您需要复制过来。

即可

#endif

然后调试即可(调试——图形——启用诊断或者Alt+F5)

会生成一个新的tab页。

对于上一节中，是“静态”的，我们可以选择捕获一帧，动态的可以多选择几帧，然后点击捕获(或者按印屏键)即可。

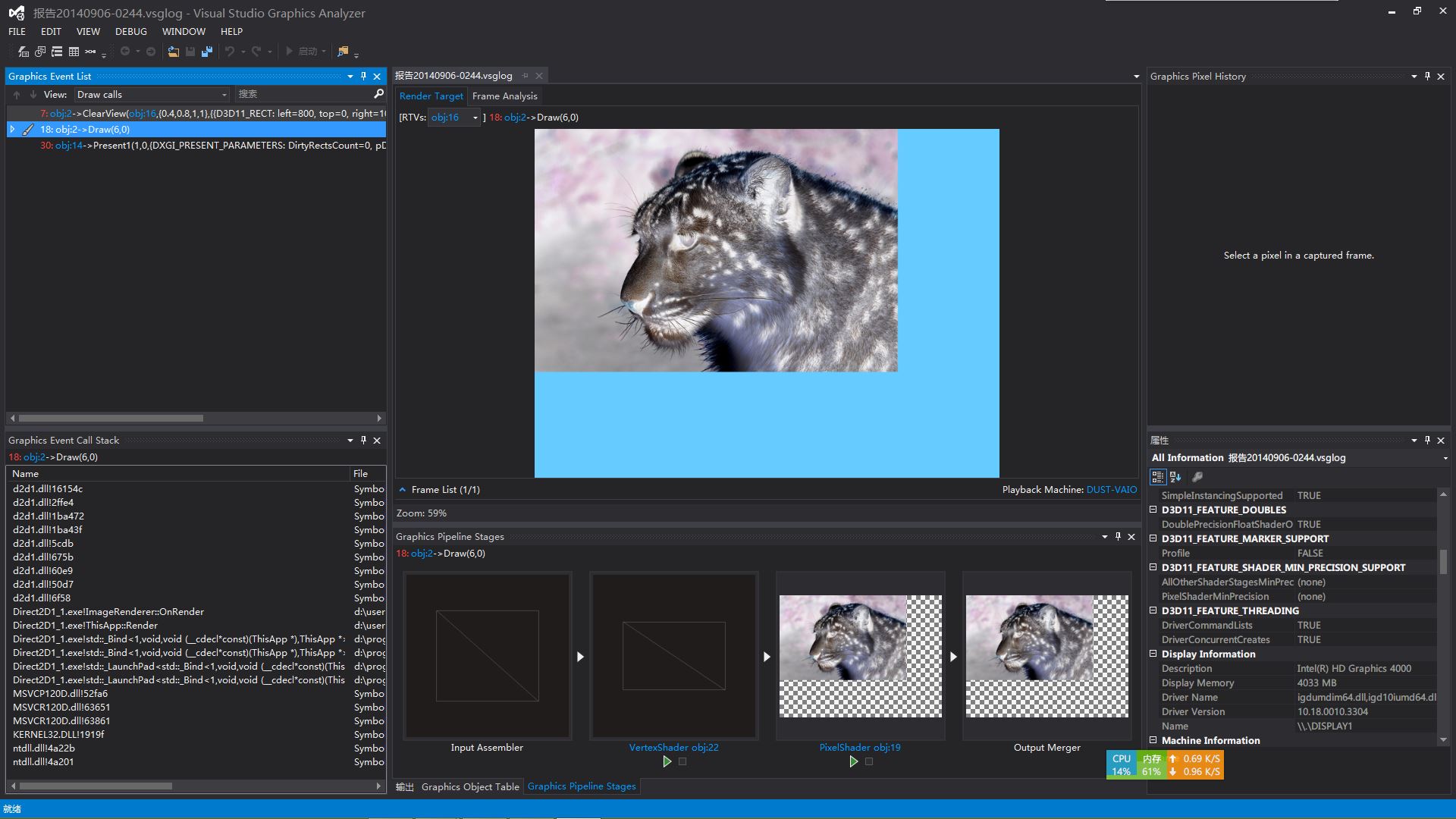

双击我们捕获的一帧可以打开调试器:

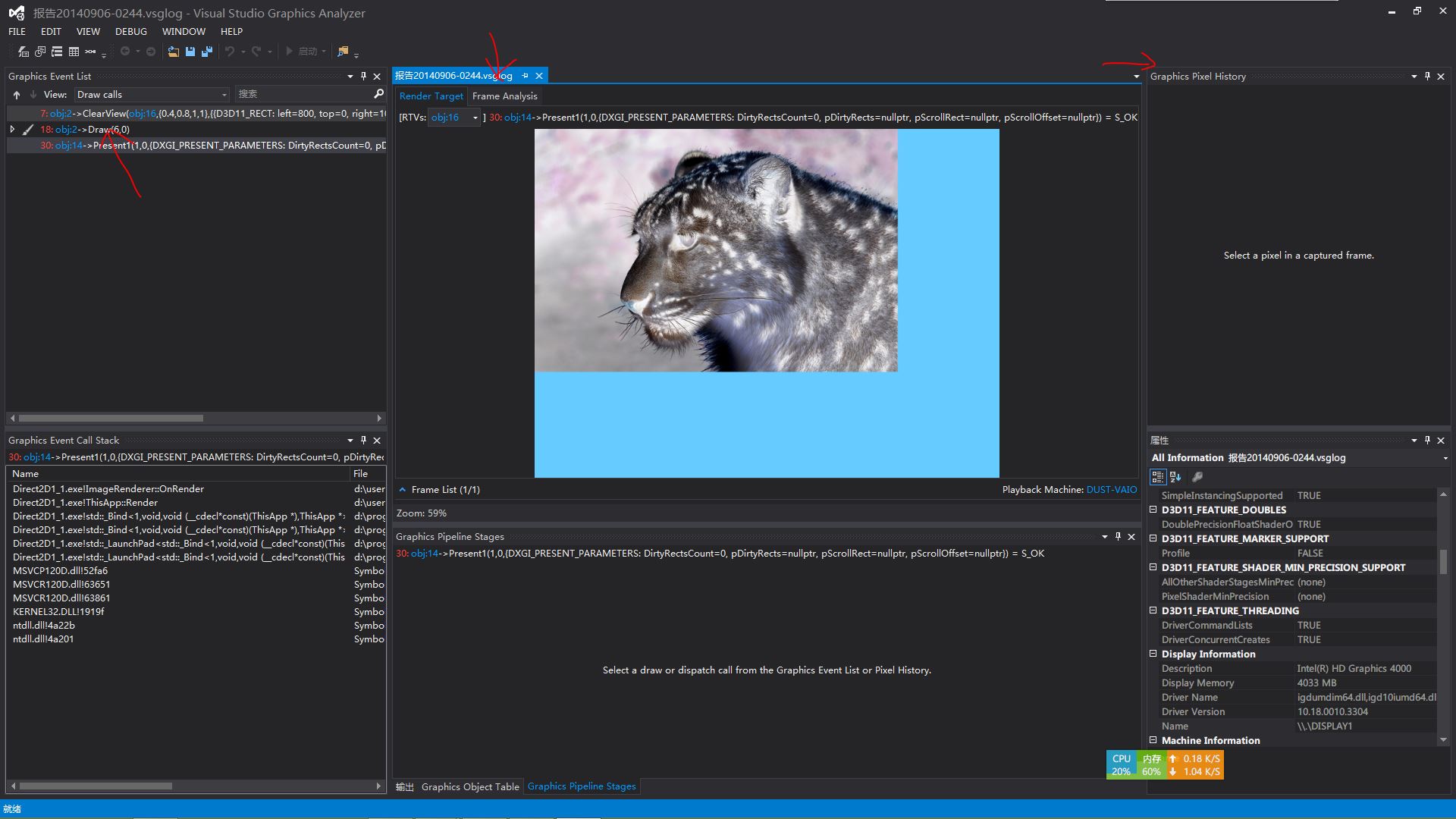

VIEW里面可以选择需要的窗口，“图形事件列表”就是整帧的作画步骤, 选择"draw"

还可以查看本步骤的渲染管线:

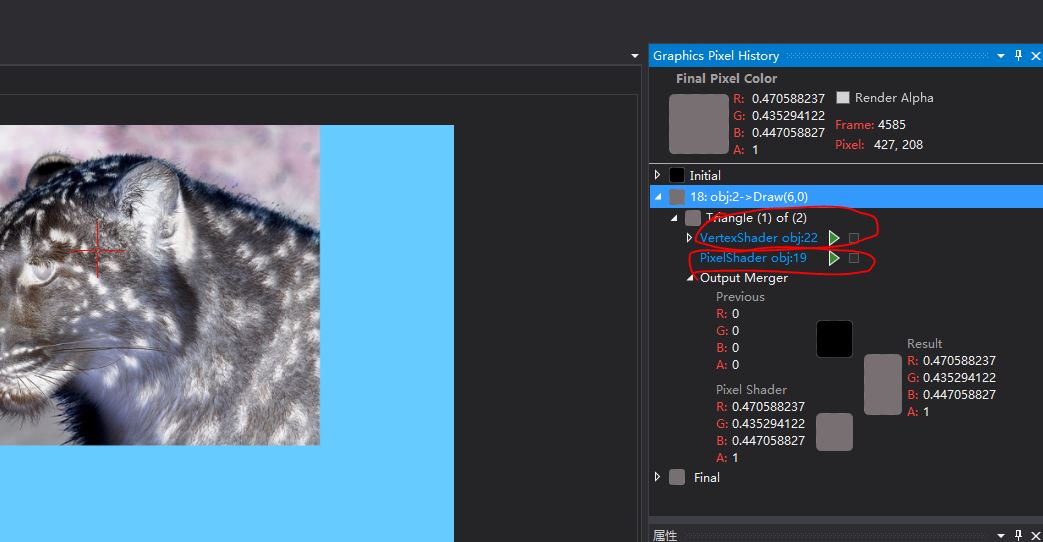

我们在图片里面随便点击一点:

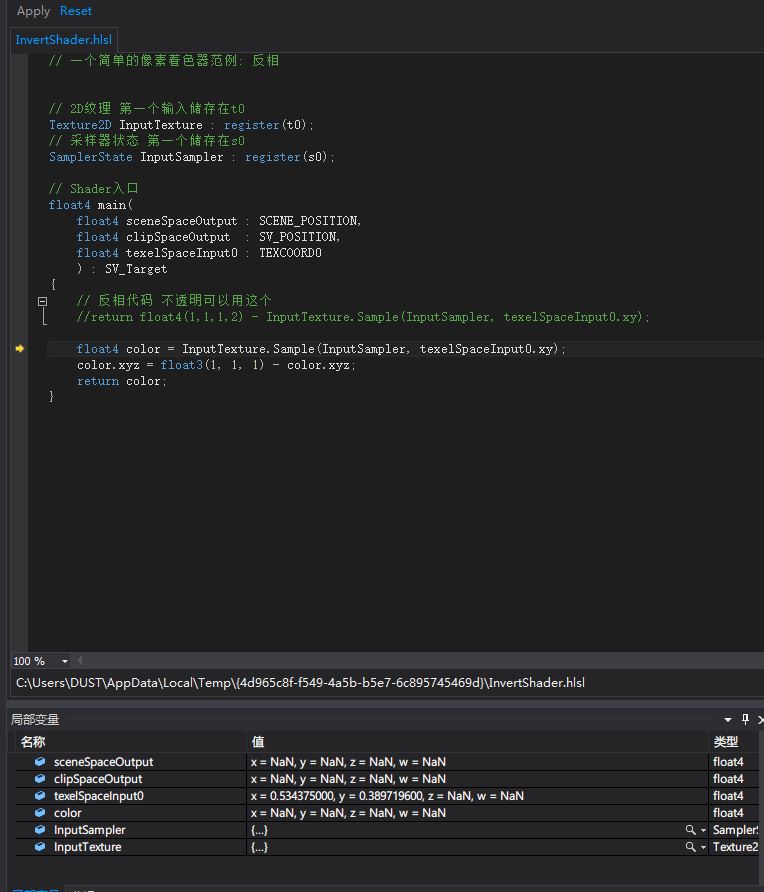

选择像素着色器后面的播放按钮，即可查看这个像素点的Shader详细步骤(步进调试)

可以看出，这个点的坐标信息给的是(0.53xxx, 0.38xxx)

其余的是NaN，这是因为您没有用这些变量，编译器直接优化掉了。你可以写点废代码来观看这些变量的值。

当然，这是VS自带的图形调试工具，提供了有限的D2D调试功能，D3D则更是方便。

个大显卡商也提供了自己的调试工具，比如

核显卡的    nSight

AMD的       GPU PerfStudio 2

Intel的       Graphics Performance Analyzers

嗯，这节就到这里
