概述

过去，移动通信系统的网络部署完全是独立进行的，并不会对已建移动通信系统加以考虑。到了5G时代，由于5G将长期与4G共存甚至紧密合作，因此4G与5G的联合部署成为网络部署策略研究的重点。3GPP提案中涉及8类方案共12种。接下来，我们一起学习这12种不同的网络部署方式。

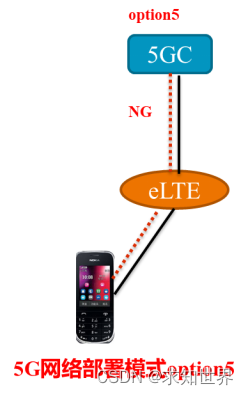

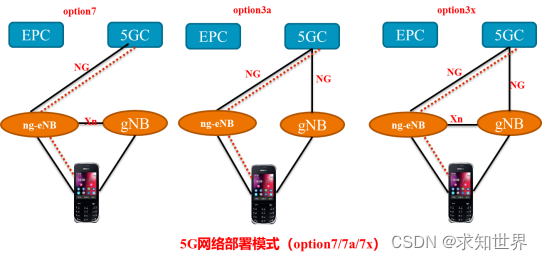

5G网络部署方案有两大类：独立组网（SA)和非独立组网（NSA)。NSA方式是通过新建5G的基站和核心网，来实现5G网络的部署。NSA方式是使用现有4G网络的基础设施，辅以一定的技术改造或新建部分5G网络设施，来实现5G网络的部署。NSA架构构建在LTE-NR双连接技术的基础之上，用户终端须同时连接一个LTE节点和一个NR节点，其中一个节点作为主节点，负责控制面信令的传递；另一个节点作为辅节点，辅助用户面数据的转发。我们将要讲的option3/option4/option7是基于NSA架构的备选方案，区别在于LTE节点和NR节点承担不同的角色，以及部署的核心网不同。SA（独立组网）架构中无线侧只存在一个节点，不同部署模式1、2/5的区别在于选取的无线接入网节点和核心网不同。

1、option1和option2部署模式

Option1实际上就是目前的LTE/EPC网络结构，无线接入网节点为4G eNodeB，通过S1接口与4G核心网epc连接，enb直接通过X2接口连接。Option1代表了5G网络建设的起点。

option2为SA的5G网络结构，是由NR技术和5GC构建的完整的5G网络。无线接入点为具备全部NR功能的gNodeB，通过NG接口与5GC连接，gNodeB直接通过Xn接口连接。这种模式需要进行充分的gNodeB部署，保障基本的NR连续覆盖。可以认为，option2是5G网络发展的最终结构。

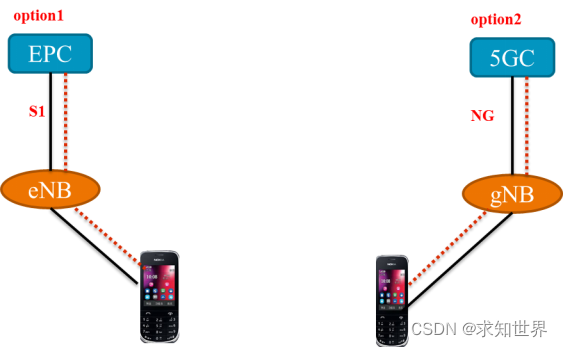

5G网络部署模式option1和option2如下图所示：

2、option3系列部署模式

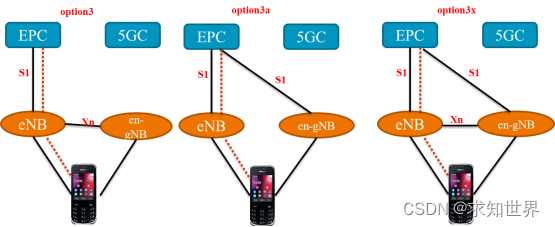

option3系列的无线接入网采用LTE-NR双连接技术，其中LTE节点eNodeB作为主节点、NR节点en-gNodeB作为辅节点，核心网采用4G EPC,如图所示。

从图中可以看出，主节点eNodeB与EPC之间的连接利用的是S1接口，包括负责控制面转发的S1-C接口和负责用户面转发的S1-U接口。辅节点en-gNodeB是只具备部分gNodeB功能的NR节点，只辅助用户面转发。

根据分割用户面数据承载的位置不同，option3系列分为option3/3a/3x这3种部署模式。option3模式中数据承载由主节点eNB进行分割，此时辅节点en-gNB通过X2-U节点与主节点eNB连接，与核心网EPC没有连接。option3a模式中数据承载由核心网进行分割，此时辅节点en-gNB通过S1-U与核心网EPC连接，与主节点eNB没有连接。option3x模式中数据承载既可由核心网分割，又可由主节点分割，因此，辅节点en-gNB需要与主节点eNB和核心网EPC都建立连接。option3系列部署模式由于控制面锚点在LTE节点上，因此，可以依托现有的4G基站实现连续覆盖。但由于核心网仍然采用EPC,因而无法真正满足ITU定义的5G需求。

3、option4/4a部署模式

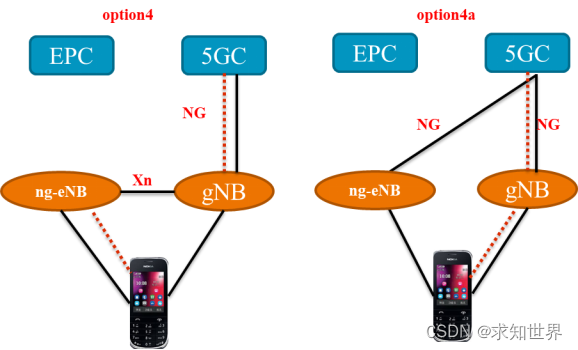

OPTION4系统接入网采用LTE-NR双连接技术，其中NR节点gNB作为主节点，LTE节点ng-eNB作为辅节点，核心网采用5GC,如图所示。
