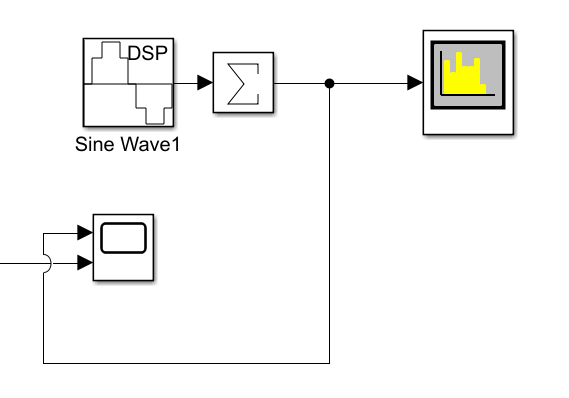

1.下图输入为sine wave

其内部参数设置有技巧：（以向量形式设置输入多频率正弦阶梯波）

注意主要设置参数：frequency和sample time(s_t单次采样间隔)。

记：1/s_t = 采样频率

故，一正弦周期内的阶梯数（i.e.一周期的采样次数）= (1/s_t)/frequency

2.求和运算模块sum of elements

若由sine wave产生的多频率离散正弦输入信号，则其是以各个频率单独作用的(接示波器可观察到多路信号输出)，要使其频率叠加作用，需用该模块

3输出可直接用SpectrumAnalysier分析频谱

其内部集成了FFT功能，可直接分析离散输入信号频谱。

P.S.以上都是离散域的考量，普通sin信号如何用simulink分析频谱？
