层映射和预编码

 层的概念：

所有的层(layer)依然可以在同一组物理天线的所有振子上发送，层实际上是指手机和基站间能够被区分的不同信道，手机能检测出来多少个层，由手机通过Rank indication在PUCCH上报

Codeword的概念，是指调度器所能调度出来的TB块，一个或者两个，两个TB块分别映射到同一个时频资源的不同层上，Codeword的数量总是小于层的数量的。

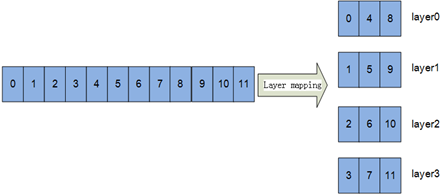

 一个codeword映射到4个layer上：



两个codeword映射到5个layer上，非对称模式：

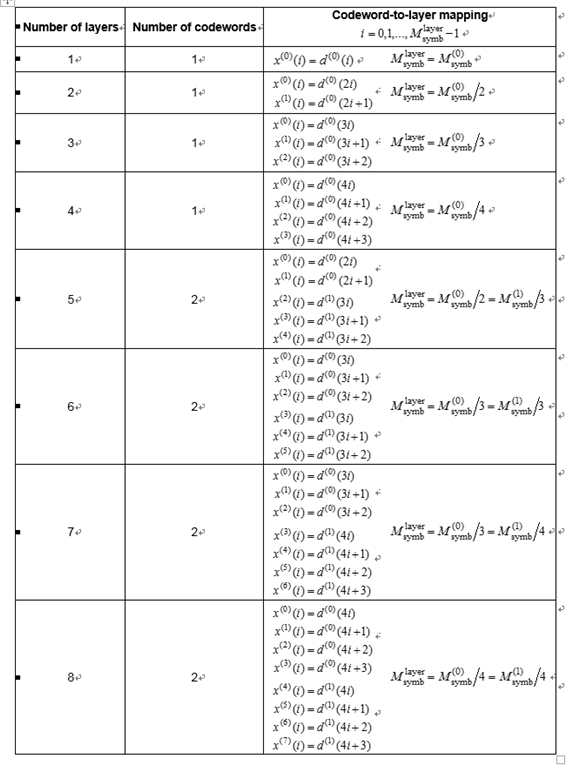

具体分层方法如下图所示：



pmi预编码矩阵指示：

预编码是多天线系统中的一种自适应技术，即根据信道的状态信息（CSI），在发射端自适应的改变预编码矩阵，起到改变信号经历的信道的作用。

在收发两端均存储一套包含若干个预编码矩阵的码书，这样接收机可以根据估计出的信道矩阵和某一准则选择其中一个预编码矩阵，并将其索引值和量化后的信道状态信息反馈给发送端；

在下一个时刻，发送端采用新的预编码矩阵，并根据反馈回的信道状态量化信息为码字确定编码和调制方式

在上行的时候，根据L1通过DMRS计算，导频信号共轭相乘之后即可粗略估计出信道条件H，依次为根据决定用哪个预编码矩阵进行处理，然后通过DCI0_1告诉UE.



进行预编码矩阵处理的原因是如下，因为任何接受信号的过程为R=H*S+n,信号响应H在多个层的情况下是一个矩阵，任何一个H可以表示为H=U*E*V,其中E为单位矩阵。

而上述的预编码矩阵就是U的逆矩阵，这样手机的H就变成

于是H=V，方便做信道估计
