概述
TS 38.202 [20]中描述了传输信道与物理信道的关联。

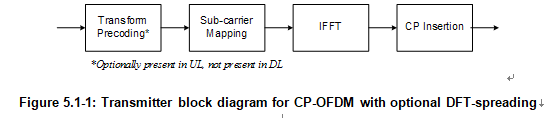

物理层下行链路传输波形是使用循环前缀的传统OFDM。上行链路传输波形是使用循环前缀的常规OFDM，其中变换预编码功能执行可以被禁用或启用的DFT扩展。

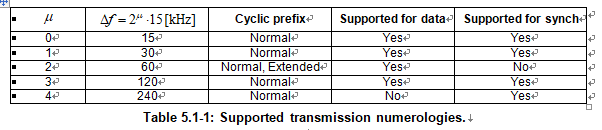

可扩展的子载波间隔f =2μ×15 kHz，其中μ= {0,1,3,4}用于PSS，SSS和PBCH，μ= {0,1,2,3}用于其他信道。所有子载波间隔均支持正常CP，μ= 2支持扩展CP。
12个连续的子载波形成物理资源块（PRB）。运营商最多支持275个PRB。
NR的一个subframe（1ms）内可以包含多个slot，其配置如下表（这里列出normal CP的情况）：
note:
NR中RE(Resource element)依然为频域上一个子载波与时域上一个符号的面积。这里我们假设RE是个长方形，随着u增大，长方形的宽加倍，长减半，面积不变。也就是说不同u值下，一个RE所占用的时频域资源面积是不变的。
5. NR的一个subframe（1ms）内可以包含多个slot，其配置如下表（这里列出extended CP的情况）：

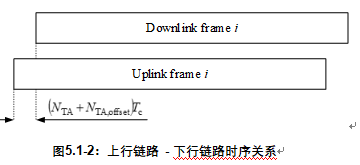

上、下行路时序关系：
传输信道
- 下行链路传输信道类型是：
广播频道（BCH）
下行链路共享信道（DL-SCH）
寻呼信道（PCH） - 上行链路传输信道类型是：
上行链路共享信道（UL-SCH）
随机接入信道（RACH）
