1、基础参数

(LTE中DFT的采样点数是：2048，子载波频率是：15KHz，所以采样频率是：2048×15KHz=30.72MHz，所以采样间隔就是：Tc = 1/30.72MHz = 32.55ns)

1.1 最小时间单元

NR中最大子载波间隔是：480KHz，采样点数是4096，所以采样频率就是：480KHz*4096=1.966GHz，即在

NR中基本的时间单元:Tc=1/（fmax*Nf）=1/1.966GHz=0.5086ns

此外定义：K=fmax*Nf / （fmaxlte*Nflte）=64 （即Tclte/TcNR=64）

1.2 时隙

(1) 时隙

与LTE 中1个slot7个符号，1个子帧14个符号不同，NR规定，无论子载波间隔多大，一个时隙都包括14个OFDM符号。

那么意味着，子载波间隔越大，那么时隙的时间长度则越短。对于urllc业务，就选用时隙长度短即子载波间隔越大以减小时延；对于mMTC业务选用子载波间隔大，时隙长的以扩大覆盖范围。

(举例：15khz的子载波，1个子帧 1个slot 1ms有14个ofdm符号，（66.67+4.96）us×14 = 0.99904ms =1ms

30KHz子载波，OFDM符号长度是1/30KHz = 33.33us，且CP长度是2.34us,那么一个slot时隙14个ofdm符号，则相当于一个时隙是14×(33.33+2.34)) = 0.49938ms = 0.5ms

所以对于30KHz子载波，1个子帧2个slot 1ms内有28个ofdm符号

注意：扩展CP的情况下，一个slot内包含有12个符号

(2) 符号

一个时隙内的OFDM符号可能包含三种类型：上行符号、下行符号、灵活符号。其中，上、下行符号只能用于上、下行的传输。灵活符号则没有确定传输方向，可以根据控制信令的指示，规定灵活符号进行上行或者下行的传输。

TDD：

I 一个时隙的符号可以全是下行符号，或者全是上行符号，或者全是灵活符号。也可以是几者的混合。同时，灵活符号也可以起到保护间隔(GP)的作用。

II TDD系统的具体某一个OFDM符号的类型由网络通过高层信令或者物理层信令通知到UE(参考课本P55)

FDD：

下行载波可以配置下行符号和灵活符号，上行载波可以配置上行符号和灵活符号。

1.3 微时隙(Mini-slot)

(1) 引入微时隙的原因

NR支持基于时隙的资源调度，其资源在时域上其实与PDCCH区域后，至少占用了3个OFDM符号，可以在时隙的最后一个ofdm符号之前结束。基于时隙调度的问题在于，如果一个数据分组在时隙的中间到达，则最早也要等到下一个时隙才能开始传输(???)，不利于满足urrlc对时延敏感的业务。

(2) 微时隙定义

NR支持微时隙的调度，微时隙可以开始于一个时隙的任意一个OFDM符号，下行的微时隙可以是2、4、7个ofdm符号，上行微时隙可以是1-14个ofdm以内的任意长度。

基于微时隙的调度可以支持多个UE在一个时隙内进行TDM复用。

1.4 部分有效带宽(BWP)

(1) 支持大带宽对UE的功耗和成本具有很大的挑战，可以使部分UE选择较小的带宽进行传输

(2) 即使UE支持较大的带宽，也可以在不必要时，UE可以关闭部分射频通道降低功耗

这种UE只工作于其中一个带宽部分（Bandwidth Part,BWP）

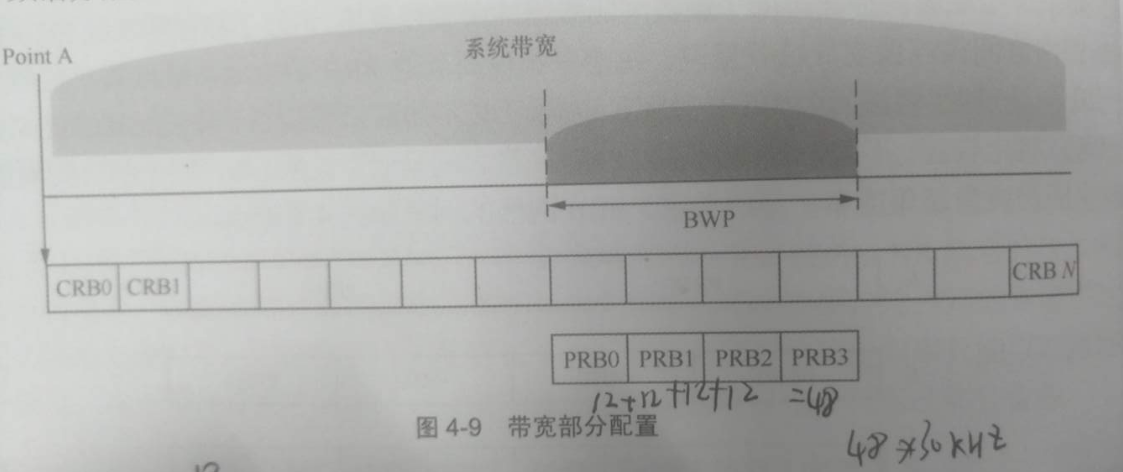

 其中CRB(common resource block,CRB)。CRB从系统带宽的第一个参考点开始编号，该参考点称为PointA.

注意：每个UE最多配置4个BWP，且在任意时刻仅有1个BWP是激活的，不同的BWP可以配置不同的子载波间隔，以达到FDM的效果。
