无线接口

无线接口是用户与接入网之间的接口，说的通俗一些就是手机搜索到的信号。无线接口的作用主要是用来建立并且维护各种无线承载，这是一个完全开放的接口，只要是遵循接口协议的设备，都能够接入。无线承载是什么，简单来说就是你正在使用手机的时候，让gNB知道了有这么一个手机存在，并且给这个手机了一个独一无二的编号，这样才会把需要给你发送的内容准确的发送到你的手机上，而不会被别的手机接收。

无线接口的协议栈只要分为了三个层两个面，其中三层分别是物理层(L1)、数据链路层(L2)、网络层(L3)，而2面则是指控制面和用户面。

图文无关

物理层的特点(L1)

物理层，顾名思义是处在最底层的，提供数据传输具体功能的一层。5G的物理层设计有如下几个特点：

1、 OFDM加MIMO

MIMO的作用已经在LTE网络中得到证明，虽对单个终端的增益有限，但对整个系统而言，空间复用能够大幅度提升整个系统的频谱使用效率，换句话来说，就是提升了网络的容量。现在回想一下，是不是有在人流密度大的时候上不去网，比如演唱会好不容易从黄牛手里抢来了前排票，现场想发个朋友圈却发现一直在加载中。这就是网络高负荷的表现，现场使用网路人太多，导致谁也分不到足够使用的资源。

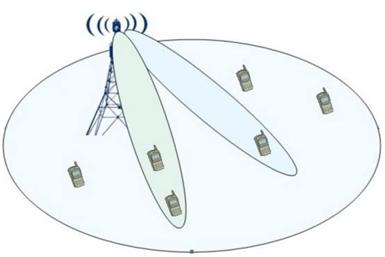

波束赋形示意图

在OFDM技术上，5G下行与LTE相同，都使用的是OFDMA技术，而5G在上行不仅支持SC-FDMA(LTE上行相同)技术还支持OFDMA(LTE下行相同)技术。

2、 更加灵活的基础设计

a) 更加灵活的帧结构设计

灵活的帧结构设计是5G物理层设计的核心。5G帧结构的设计是按照TDD的思路进行，以时隙(slot)为基础，每个slot有14个符号。在LTE系统中，TDD帧结构的配置周期是5ms或10ms。配置周期越长，也就意味着系统反馈时间越长。举个例子：手机向核心网发送了一个请求消息，那么最快的情况下，也需要在下一个周期的下行子帧才会收到响应消息。因此，在5G系统的帧结构设计中，支持更短的周期配置就是必须的了，而实际上，5G的帧结构周期实际支持在1ms以内的多种配置方式。

不仅配置了更多类型更短周期的帧结构，而且支持符号级别的调度与反馈。相比LTE系统子帧级别的调度，提升不只是一点点。

b)灵活的双工设计

5G系统上行仅支持SC-FDMA技术还支持OFDMA技术。当上行采用OFDMA技术时，上下行波形对称，接收机可以把上行和下行信号联合处理，消除干扰，提升系统性能。(这个没看明白怎么联合处理，尴尬…)

5G系统引入了上下行解耦技术，也就是不同与LTE时期一个下行载波进配置一个上行载波的设计，5G一个下行载波可以配置除一个对应的上行载波外，还可以配置额外的增补上行载波。举个例子：给高频载波部署一些相对较低频率的增补上行载波，这样可以显著提高5G的覆盖范围。

3、 一体化大规模天线

5G需要支持高达100GHz的频谱范围，天线系统的天线个数也远大于LTE系统的天线个数。波束赋形技术是大规模天线设计的核心所在。(原谅我不是搞天线的…)

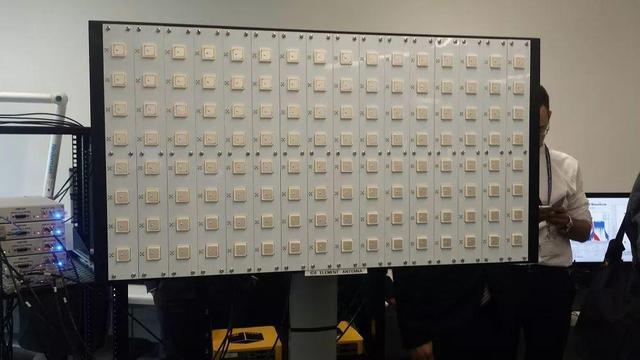

大规模阵列天线

传输信道

1、 下行传输信道

a) 广播信道(BCH broadcast channel)

采用事先定义好的传输格式，在整个小区内广播

b) 下行共享信道(DL-SCH downlink shared channel)

该信道支持重传，并且能够随时调整传输使用的调制方式、编码速率以及发送功率等

c) 寻呼信道(PCH paging channel)

支持终端采用非连续接收的方式(为了给终端省电)。

2、 上行传输信道

a) 上行共享信道(UL-SCH uplink shared channel)

类似下行共享信道，支持重传，并且能够随时调整传输使用的调制方式、编码速率以及发送功率等

b) 随机接入信道(RACH random access channel)

承载用户随机接入的功能，具有少量的控制消息，并且可能发生碰撞。

物理信道

1、 物理广播信道(PBCH)——承载部分系统消息，与同步信号一起提供入网的必要信息

2、 物理下行链路控制信道(PDCCH)——用于下行控制信息发送，主要是调度信息。提供PDSCH接收和PUSCH发送的必要信息

3、 物理下行链路共享信道(PDSCH)——发送下行数据，也承载寻呼信息及部分系统消息

4、 物理随机接入信道(PRACH)——用于随机接入

5、 物理上行链路控制信道(PUCCH)——用于上行控制信息发送。终端发送HARQ；指示数据是否接收成功；上行发送数据请求

6、 物理上行链路共享信道(PUSCH)——上行数据发送，承载部分上行控制信息

传输信道与物理信道的映射

下行：

BCH——————————PBCH

PCH+DL-SCH——————PDSCH

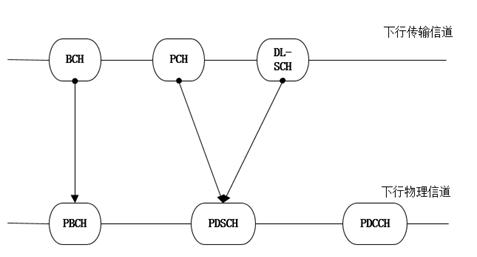

下行传输信道与物理信道映射

上行

RACH—————————PRACH

UL-SCH————————PUSCH

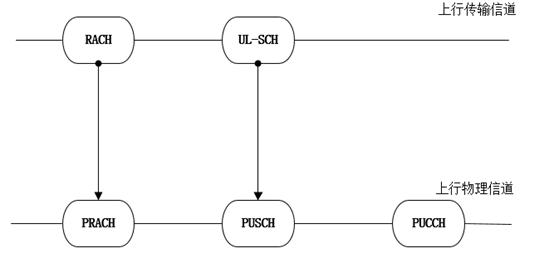

上行传输信道与物理信道映射

物理层上篇就到此为止了，给大家介绍了物理层的一些显著特点，后续将会逐步深入对物理层进行学习。

下一篇将会更新5G帧结构内容，会介绍5G系统的基础帧结构设计。如果有什么意见或建议，请回复我，感谢！
