高级计算机网络 ns3,NS3仿真工具在计算机网络课程教学中的应用

林晓辉 苏恭超

摘 要：在计算机网络的课程教学中，网络分层及各层功能定义是学生需要掌握的核心知识点。为了学生能对相关知识点形成清晰的认识，研究中将网络仿真器NS3融入教学中。通过让学生对各层的功能进行编程，使其能更好地掌握计算机网络的层次结构概念，巩固对相关的知识点理解，同时也能很好地提升学生的编程能力。

关键词： 网络仿真器;计算机网络;课程教学

文章编号： 2095-2163(2019)03-0187-03 中图分类号： G434 文献标志码： A

1 计算机网络分层的概念

计算机网络是一门有着很强理论性及实践性的专业课程，并在中国高等院校的计算机类和电子信息类的专业中均有开设。在本质上，计算机网络技术是基于开放系统互联思想，其体系设计是基于国际公开的规范。通过标准设计派生出网络互操作的通信约定，使基于不同硬件技术的节点可借助通信来交换信息。因此，在课程内容结构中，网络分层设计思想是课程的核心重点内容。网络分层设计如图1所示。

将计算机网络通过分層描述，把网络通信划分为各个子层，可以有效地降低网络协议的设计复杂度[1]。通过网络功能分层设计，能为网络互联带来诸多便利。对此可做探讨阐述如下。

(1)分层后，各层在功能上相互独立，各层无需知道其他层的详细功能，而设计者只需要知晓各层接口的协议规范，因此在网络定义以及功能实现上，系统的复杂度得以降低。

(2)分层后，只要层间接口不变，各层的变化不会导致其他层的重新设计。因此在结构上，各层均可以最新的技术来独立研发，使得系统实现更加灵活，同时也便于维护，并能够促进标准化。

根据开放系统互联(Open System Interconnection)的定义，网络的层次划分如图1所示。在本文的课程实验环节中，研究将网络体系按由低到高的顺序分为：物理层、数据链路层、网络层、运输层及应用层。

2 NS3网络仿真器介绍

由于以上分层思想较为抽象，仅靠课堂上的讲授并不能让学生较好地理解掌握相关概念。为了达到理想的教学效果，研究采用NS3网络仿真器作为辅助教学工具，通过对网络各层功能进行编程，使得学生对分层目的及功能形成清晰的概念。

NS3是一个离散事件模拟器，始于2006年的开源项目[2]，下载地址为：https：//www.nsnam.org/releases/。网络模拟器全部是由C++编写，通过带有选择性的Python语言绑定。因此仿真脚本由C++或Python语言来编写，并通过nam进行演示，同时用其他工具通过trace文件来分析仿真过程。使用NS3进行网络仿真时，需要依序展开如下步骤，即：

(1)选择或编写定义相应模块。

(2)编写网络仿真脚本。

(3)实验仿真。

(4)数据采集与分析。

(5)根据仿真结果进行代码或者参数的调整。

其中，在编写仿真脚本时，拟将涉及到如下研究设计，可表述为：定义节点，包含定义节点/地址类型、队列模型、网卡、应用程序、协议栈等;安装网络设备，定义物理层信道及MAC层协议，如CSMA、WiFi、WiMAX、LTE或是点对点通信;定义网络层及传输层协议栈，其中网络层协议可以选择OLSR、AODV或Global，同时也可以定义IPv4/IPv6格式等，传输层可以是UDP或者TCP;安装应用层协议;定义其他配置，如节点移动性及能量管理;设置仿真时间及相关参数[3]。

3 NS3仿真器使用介绍

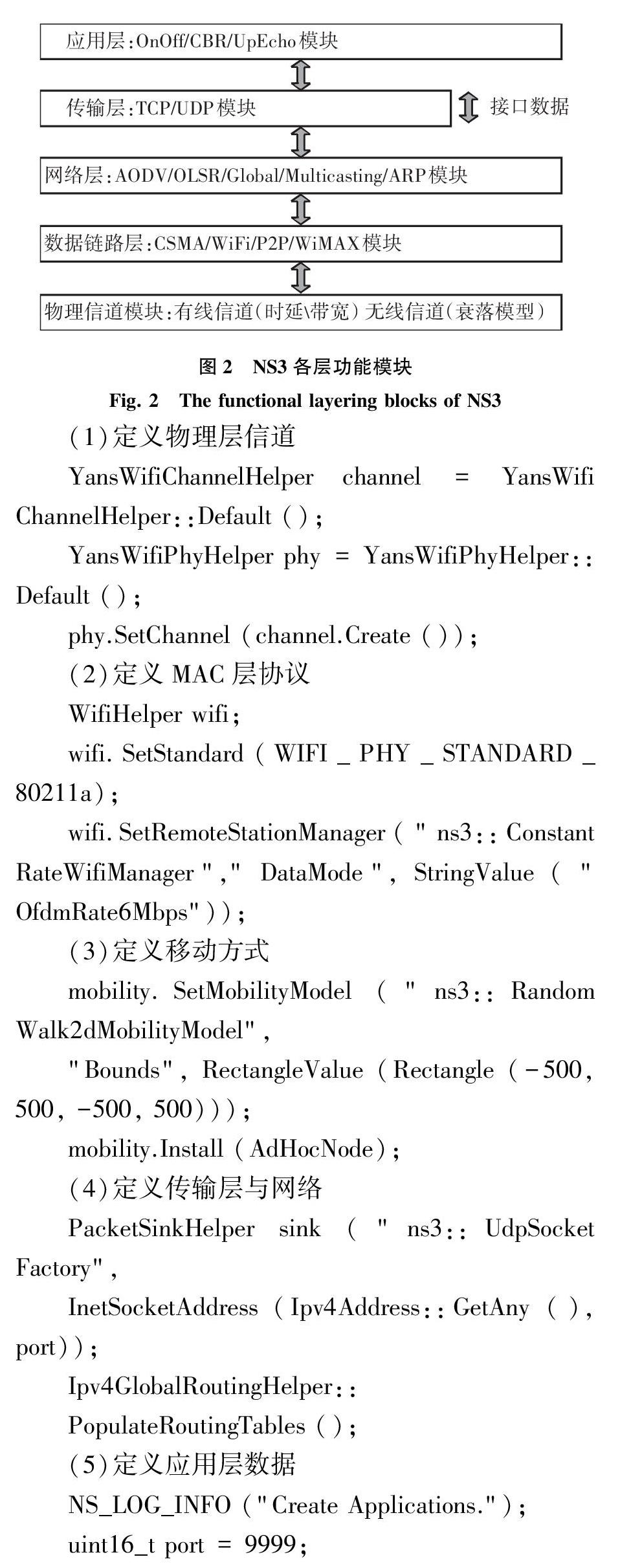

NS3网络仿真器的层功能模块如图2所示。图2中的节点定义包含了网络设备类型、各层协议栈、信道以及应用层参数。可以将节点当成一个空的终端框架，通过添加相应的应用层功能、协议栈、信道类型等内容，完成节点的定义。协议栈包含传输层控制、路由协议以及地址管理。信道的定义中，可以按照实际情况来加入时延、能耗、误码率、噪声等参数。

从以上的仿真器架构上看，仿真器的设计是按照网络的层次化结构来编写，因此可以通过在仿真器下书写仿真文本来定义各层的功能，从而实现网络的虚拟化仿真。为说明仿真器的功能，研究以Ad Hoc网络模拟作为实例来解析论述NS3的仿真功能。Ad Hoc是一种无控制中心的分布式网络，各个网络节点均可以移动，并且在移动过程中交换数据。各个节点以无线方式连接，通过其他节点中继的方式，将数据传输到目的节点。因此每个节点均为一个路由器，负责发现并维持路由。受篇幅限制，本文从文献[4]的源代码中抽取出定义各层功能的关键部分。各部分的基础设计详见如下。

(1)定义物理层信道

YansWifiChannelHelper channel = YansWifi ChannelHelper：：Default ();

YansWifiPhyHelper phy = YansWifiPhyHelper：：Default ();

phy.SetChannel (channel.Create ());

(2)定义MAC层协议

WifiHelper wifi;

wifi.SetStandard(WIFI_PHY_STANDARD_80211a);

wifi.SetRemoteStationManager("ns3：：Constant RateWifiManager"，"DataMode"，StringValue("OfdmRate6Mbps"));

(3)定义移动方式

mobility.SetMobilityModel ("ns3：：Random Walk2dMobilityModel"，

"Bounds"， RectangleValue (Rectangle (-500， 500， -500， 500)));

mobility.Install (AdHocNode);

(4)定义传输层与网络

PacketSinkHelper sink ("ns3：：UdpSocket Factory"，

InetSocketAddress (Ipv4Address：：GetAny ()， port));

Ipv4GlobalRoutingHelper：：

PopulateRoutingTables ();

(5)定义应用层数据

NS_LOG_INFO ("Create Applications.");

uint16_t port = 9999;

OnOffHelperonOff1("ns3：：TcpSocketFactory"，Address(InetSocketAddress(AdHocIp.GetAddress(0)，port)));

onOff1.SetAttribute ("OnTime"， StringValue ("ns3：：ConstantRandomVariable[Constant=1]"));

onOff1.SetAttribute ("OffTime"， StringValue ("ns3：：ConstantRandomVariable[Constant=0]"));

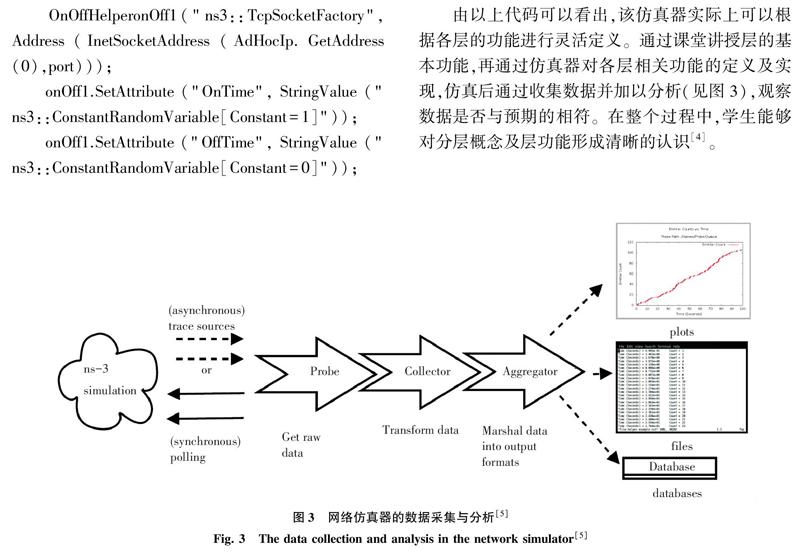

由以上代码可以看出，该仿真器实际上可以根据各层的功能进行灵活定义。通过课堂讲授层的基本功能，再通过仿真器对各层相关功能的定义及实现，仿真后通过收集数据并加以分析(见图3)，观察数据是否与预期的相符。在整个过程中，学生能够对分层概念及层功能形成清晰的认识[4]。

4 结束语

作为一个开源的网络仿真器，NS3根据计算机网络的层次结构对各层进行了功能性定义。在课堂接受基本概念的基础上，学生通过课后的编程，以课程项目的形式来实现网络的定义。在此过程中，学生可以极大地加深对网络设计分层思想的理解，从而获得良好的教学效果。
