概述

一、概述

1、下载地址
osg官网：　:http://www.openscenegraph.org/
osg　　　　: http://www.openscenegraph.org/downloads/stable_releases/
osg Github　:https://github.com/openscenegraph/OpenSceneGraph
3rdParty　　: https://download.osgvisual.org/
osgEarth　　: http://www.openscenegraph.org/index.php/download-section/stable-releases
2、学习大神
osgChina站长文集
osgEarth的Rex引擎原理分析
大神编译好的各种版本的库
3、教学视频
塔库咪的osg72和osgEarth35讲
osgEarth 35讲教学视频
OSG的B站小讲堂

二、编译

1、osg编译
osg编译（修改makefile qt）
编译安装OpenSceneGraph(OSG)教程
osgEarth编译配置（含OSG）
osgQOpenGL的编译与使用
osg mingw编译
osg mingw编译带版本号
osg qt mingw编译

osgEarth编译时可参考的配置路径

//修改CMakeLists.txt直接加入配置
#--------------------------------------------------------------------------------------------
SET(LIBZIP_LIBRARY "E:/OSGEarth/3rdForMe/libzip-1.7.3/install/lib/zip.lib")
SET(LIBZIP_CONF_INCLUDE_DIR "E:/OSGEarth/3rdForMe/libzip-1.7.3/install/include")
SET(GLEW_INCLUDE_DIRS "E:/OSGEarth/3rdForMe/glew-2.1.0/install/include")
SET(GLEW_LIBRARIES "E:/OSGEarth/3rdForMe/glew-2.1.0/install/lib/glew32.lib")
SET(GLEW_INCLUDE_DIR "E:/OSGEarth/3rdForMe/glew-2.1.0/install/include")
SET(GLEW_LIBRARY "E:/OSGEarth/3rdForMe/glew-2.1.0/install/lib/glew32.lib")
SET(PROTOBUF_INCLUDE_DIR "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/include")
SET(PROTOBUF_LIBRARY_DEBUG "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotobufd.lib")
SET(PROTOBUF_LIBRARY_RELEASE "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotobuf.lib")
SET(PROTOBUF_LITE_LIBRARY "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotobuf-lite.lib")
SET(PROTOBUF_LITE_LIBRARY_DEBUG "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotobuf-lited.lib")
set(Protobuf_PROTOC_EXECUTABLE "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/bin/protoc.exe")
SET(PROTOBUF_PROTOC_LIBRARY_DEBUG "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotocd.lib")
SET(PROTOBUF_PROTOC_LIBRARY_RELEASE "E:/OSGEarth/3rdForMe/protobuf-3.15.5/install/lib/libprotoc.lib")

2、各种编译问题的解决
（1）ZERO_CHECK错误

问题：在osg编译过程中，没有生成Release版，切换成release，生成INSTALL时报：“ZERO_CHECK 错误:
未能完成操作。未指定的错误”。
解决：
①先把ZERO_CHECK.vcxproj 文件剪切到其他地方
②打开OpenSceneGraph.sln, 此时ZERO_CHECK会显示无法加载
③把ZERO_CHECK.vcxproj拷贝回原地方 4，右键点击Ilmlmf，----》重新加载（找到路径）或手动加载
（2）MVT不是osgEarth的成员
原因：MVT头文件中有条件，没满足所以没定义，主要是cmake时protobuf设置不对

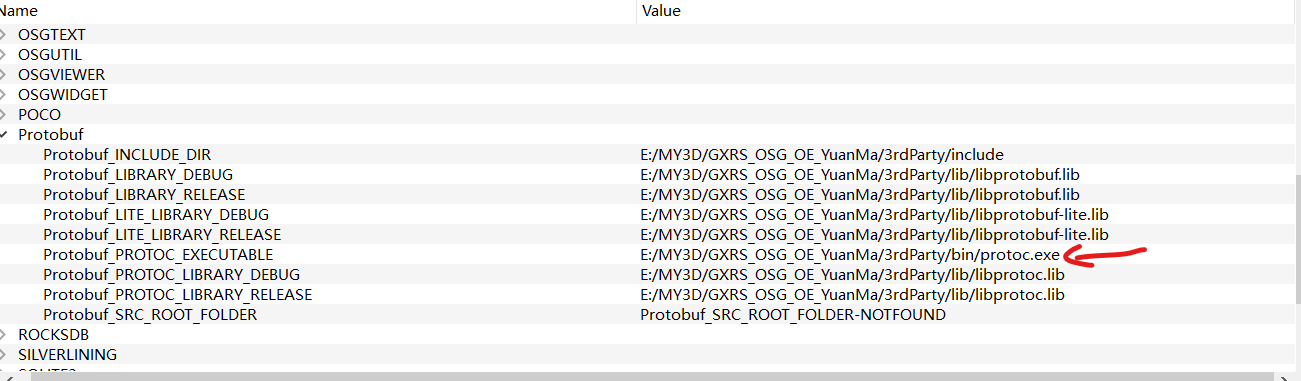

解决：像图中不用DLL，同时注意是src路径

最终通过直接set设置路径

3、自己编译的库放到3rdparty
如把编译后libzip头文件放到G:OSGCoreBulidOpenSceneGraphic3rdPartyincludelibzip下,.lib放到lib文件夹中，.dll文件放到bin文件夹中。
4、cmake下的findpackage对应的cmake文件
FindProtobuf.cmake FindGlew.cmake
5、glew not found
cmake找不到glew的问题
最终直接set设置
5、protobuf编译问题
直接set设置路径，后来又报：

出现：error LNK2038: 检测到“RuntimeLibrary”的不匹配项: 值“MTd_StaticDebug”不匹配
解决：将osgEarthCore的改成MTD、MT，又报出一大堆错，还是改protobuf的吧，于是重新编译protobuf，将protobuf改成MD、MDd。（工程属性 -》c/c+ -》代码生成 -》运行库）

error LNK2038: 检测到“_ITERATOR_DEBUG_LEVEL”的不匹配项: 值“2”不匹配值“0
解决：osgearth的release中用了protobufd.lib库导致。“工程属性->链接器->输入->附加依赖项” 中改为protobuf.lib
6、运行osgearth_viewer.exe报 “无法定位序数4540于动态链接库ssleay32.dll”
解决：将ssleay32.dll、libeay32.dll、libeay32.lib、libpng16.dll拷贝到bin目录

三、验证

1、命令行验证

osgviewer cow.osg
osgearth_viewer simple.earth

2、Qt 控制台程序

//osg
int main()
{
osgViewer::Viewer viewer;
viewer.setSceneData(osgDB::readNodeFile("cow.osg"));
return viewer.run();
}
//osgearth
int main()
{
osgViewer::Viewer viewer;
viewer.setSceneData(osgDB::readNodeFile("simple.earth"));
return viewer.run();
}

运行“simple.earth”报错：
Error reading file simple.earth: read error (Could not find plugin to read objects from file “simple.earth”.)
好像就是缺少插件的意思，然后看了前面的.bin文件，然后里面有一个名为osgPlugins-3.4.0的文件夹，猜想会不会是因为缺少这个的原因，然后把这个文件夹直接复制到了我项目的构建目录build-test001-Desktop_Qt_5_7_1_MSVC2015_64bit-Debug（根据自己的设置而定）中。

三、使用

osg嵌入Qt的五种方式
osgEarth嵌入qt的实现方式
osgEarth嵌入Qt之osgQt::GraphicsWindowQt
osgEarth嵌入Qt之QOpenGLWidget、osgViewer
osg3.6之后版本嵌入qt不能用osgQt（好）
osgEarth三维可视化系列文章

问题记录：

//#include <osgEarth/GLUtils>与#include <QOpenGLWidget>冲突，报错如下
D:QtQt5.12.35.12.3msvc2017includeQtGuiqopenglext.h:476: error: C2226: 语法错误: 意外的“uintptr_t”类型
//qopenglext.h
#include <stddef.h>
typedef ptrdiff_t GLsizeiptr;
typedef ptrdiff_t GLintptr;
临时解决方法：注释掉：#include <osgEarth/GLUtils>
