【TCP/IP详解】IP报文格式

我将工作中用到的报文格式进行了汇总，方便查阅：

    【TCP/IP协议】各层报文首部数据格式汇总

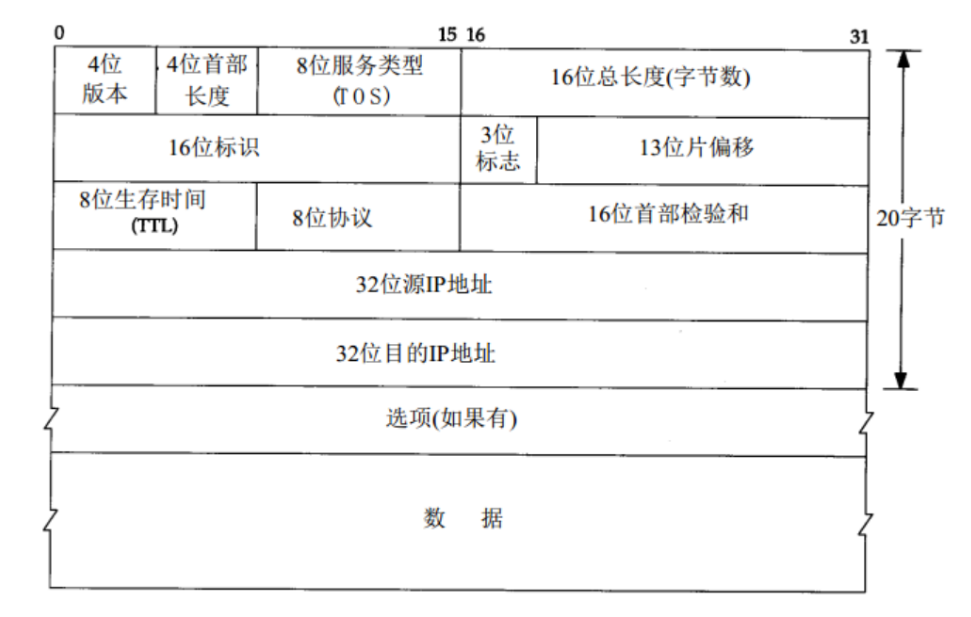

解析:

• 4位版本：目前的协议版本号是4，因此IP有时也称作IPv4。
• 4位首部长度：普通的IP首部长为20个字节，除非含有选项字段。最高位在左边，记为0 bit；最低位在右边，记为31 bit。
• 8位服务类型（TOS）：字段包括一个3 bit的优先权子字段（现在已被忽略），4 bit的TOS子字段和1 bit未用位，但必须置0。4 bit的TOS分别代表：最小时延、最大吞吐量、最高可靠性和最小费用。 4 bit中只能置其中1 bit。如果所有4 bit均为0，那么就意味着是一般服务。注意：现在大多数的TCP/IP实现都不支持TOS特性。
• 16位总长度：总长度字段是指整个IP数据报的长度，以字节为单位。由于该字段长16比特，所以IP数据报最长可达65535字节。
• 16位标识：标识字段唯一地标识主机发送的每一份数据报。通常每发送一份报文它的值就会加1。
• 3位标志：共3位。R、DF、MF三位。目前只有后两位有效，DF位：为1表示不分片，为0表示分片。MF：为1表示“更多的片”，为0表示这是最后一片。
• 13位偏移：IP分片包，本分片在原先数据报文中相对首位的偏移位。（需要再乘以8）
• 8位生存时间（TTL）：字段设置了数据报可以经过的最多路由器数。它指定了数据报的生存时间。 TTL的初始值由源主机设置（通常为32或64），一旦经过一个处理它的路由器，它的值就减去1。当该字段的值为0时，数据报就被丢弃，并发送ICMP报文通知源主机。
• 8位协议：该字段可以识别是哪个协议向IP传送数据。
• 16位首部检验和：首部检验和字段是根据IP首部计算的检验和码
• 32位源IP地址：标识IP数据报的源端设备。
• 32位目的IP地址：标识IP数据报的目的地址。
• ------- 上述总计20字节 -------
• 选项（如果有）：
