前言
本文作为【5G NR】CSI框架 的子篇章以及【5G NR】CSI框架—资源配置 的姊妹篇,主要涉及CSI框架下报告配置相关内容。
1. 概述
CSI框架(CSI Framework)包括两块内容,即资源配置(Reporting Setting)和报告配置(Reporting Setting)[1]。资源配置用于配置计算CSI的参考信号,而报告配置用于配置上报CSI的行为。
CSI框架下的报告配置主要通过RRC层信令CSI-ReportConfig IE完成。每个CSI-ReportConfig包含/关联1个或多个资源配置(CSI-ResourceConfig),指示用于信道测量和/或干扰测量的资源配置。除此之外,每个CSI-ReportConfig还包括码本配置,包括Type I、Type II或增强型Type II码本以及码本限制子集;时域行为,包括周期性(Periodic)、基于PUCCH的半持续(semiPersistentOnPUCCH)、基于PUSCH的半持续(semiPersistentOnPUSCH)、非周期性(Aperiodic);CQI和PMI的频域颗粒度,包括宽带和子带;测量限制配置,包括信道测量的限制和干扰测量的限制;UE上报的CSI相关指示量,包括CQI(Channel Qualify Indicator)、PMI(Precoding Matrix Indicator)、CRI(CSI-RS Resource Indicator)、SSBRI(SS/PBCH Block Resource Indicator)、LI(Layer Indicator)、RI(Rank Indicator)、L1-RSRP、或L1-SINR等相关配置参数 [1]。
2. CSI报告的配置框架

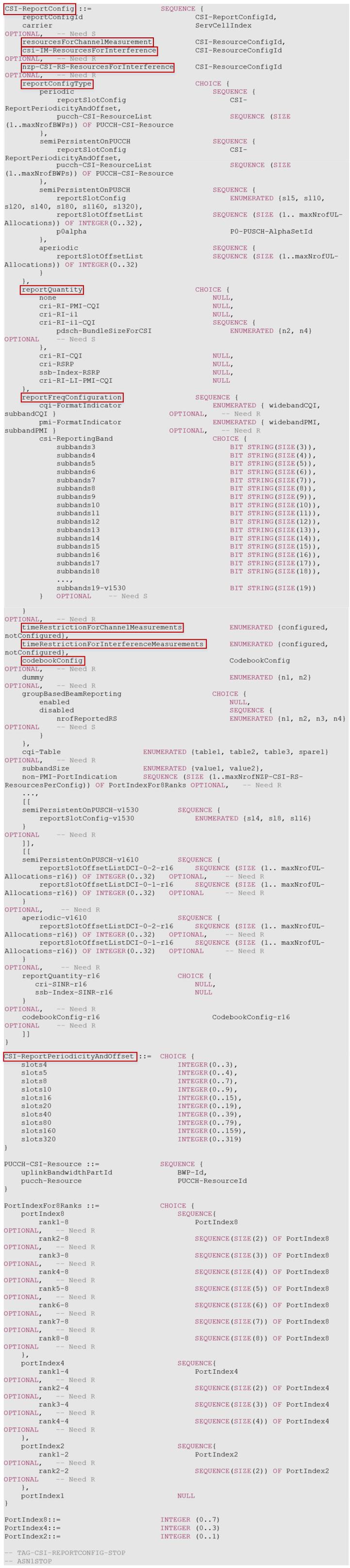

CSI报告相关配置主要在CSI-ReportConfig IE中完成。每个CSI-ReportConfig包含/关联1个或多个CSI-ResourceConfig,指示用于信道测量和/或干扰测量的资源配置。每个CSI-ReportConfig还包括码本配置(包括码本限制子集)、时域行为、CQI和PMI的频域颗粒度、测量限制配置、和UE上报的CSI相关指示量(如CQI、PMI、CRI、SSBRI、LI、RI、L1-RSRP、或L1-SINR)等参数 [1]。下图2-1所示是CSI-ReportConfig IE。
如上图2-1所示,CSI-ReportConfig IE中各个参数字段含义如下 [1][2]:
-
reportConfigId: CSI-ReportConfig的ID。
-
carrier:指示了下面CSI-ResourceConfig所在的服务小区。如果该字段不存在,那么CSI-ResourceConfig与此CSI-ReportConfig位于相同的服务小区。
-
resourcesForChannelMeasurement:用于信道测量的资源。通过CSI-ResourceConfigId关联到某个CSI-ResourceConfig。这里的CSI-ResourceConfig仅包括NZP CSI-RS资源和/或SSB资源。此项为必配参数。需要注意的是,CSI-ReportConfig与CSI-ResourceConfig中参数bwp-Id所指示的DL BWP相关联。
-
csi-IM-ResourcesForInterference:用于干扰测量的CSI-IM资源。通过CSI-ResourceConfigId关联到某个CSI-ResourceConfig。这里的CSI-ResourceConfig仅包括CSI-IM资源。此项为选配参数。需要注意的是,这里的CSI-ResourceConfig中参数bwp-Id的值要和resourcesForChannelMeasurement指示的CSI-ResourceConfig中参数bwp-Id的值一致。
-
nzp-CSI-RS-ResourcesForInterference:用于干扰测量的NZP CSI-RS资源。通过CSI-ResourceConfigId关联到某个CSI-ResourceConfig。这里的CSI-ResourceConfig仅包括NZP CSI-RS资源。此项为必配参数。需要注意的是,这里的CSI-ResourceConfig中参数bwp-Id的值要和resourcesForChannelMeasurement指示的CSI-ResourceConfig中参数bwp-Id的值一致。
-
reportConfigType:报告配置的时域行为。可配置为“periodic”、“semiPersistentOnPUCCH”、“semiPersistentOnPUSCH”和“aperiodic“四类。
- periodic/semiPersistentOnPUCCH:
- reportSlotConfig:CSI上报的周期和时隙偏移。
- pucch-CSI-ResourceList:用于CSI上报的PUCCH资源。
- semiPersistentOnPUSCH:
- reportSlotConfig:同上。
- reportSlotOffsetList:使用PUSCH进行CSI上报所允许的时隙偏移的列表。该列表的长度和PUSCH-Config中pusch-TimeDomainAllocationList的长度相同,具体适用的时隙偏移值由DCI指示。
- p0alpha:p0-alpha集的索引,以确定此CSI报告传输的功率控制。
- aperiodic:
- reportSlotOffsetList:同上。
- reportSlotOffsetList:同上。
关于参数reportConfigType,具体请参考第3节内容。
- periodic/semiPersistentOnPUCCH:
-
reportQuantity:UE上报的CSI相关指示的数量。关于该参数,具体请参考第5节内容。
-
reportFreqConfiguration:报告配置在频域上的配置,包括CSI报告频带以及PMI/CQI上报是宽带还是子带。
- cqi-FormatIndicator:指示UE是上报单个宽带CQI还是多个子带CQI。
- pmi-FormatIndicator:指示UE是上报单个宽带PMI还是多个子带PMI。
- csi-ReportingBand:指示BWP中需要报告CSI的连续或非连续的子带,其中每位代表一个子带。子带的数目从3到18不等。如果BWP带宽小于24个PRB,则该字段不存在。
关于参数reportFreqConfiguration,具体请参考第4节内容。
-
timeRestrictionForChannelMeasurements:信道测量在时域上的限制。
-
timeRestrictionForInterferenceMeasurements:干扰测量在时域上的限制。
-
codebookConfig:Type I、Type II或增强型Type II码本的配置信息,包括码本限制子集。
-
dummy:该字段在协议中没有使用。如果该字段被UE接收到,则会被UE直接忽略。
-
groupBasedBeamReporting:开启/关闭基于波束组的报告。
-
cqi-Table:指示用于CQI计算的CQI表。
-
subbandSize:指示了BWP的子带大小,具体请参考第4节内容。
-
non-PMI-PortIndication:用于RI/CQI计算的天线端口指示。对于用于信道测量的ResourceConfig中的每个CSI-RS资源,每个秩R的端口指示指示了哪R个天线端口被使用。仅适用于非PMI反馈。non-PMI-PortIndication中的第一项对应CSI-ResourceConfig中nzp-CSI-RS-ResourceSetList中的第一个NZP-CSI-RS-ResourceSet中nzp-CSI-RS-Resources中的第一个NZP CSI-RS资源;non-PMI-PortIndication中的第二项对应CSI-ResourceConfig中nzp-CSI-RS-ResourceSetList中的第一个NZP-CSI-RS-ResourceSet中nzp-CSI-RS-Resources中的第二个NZP CSI-RS资源;以此类推,直到CSI-ResourceConfig中nzp-CSI-RS-ResourceSetList中的第一个的NZP-CSI-RS-ResourceSet中nzp-CSI-RS-Resources中的最后一个NZP CSI-RS资源。然后,non-PMI-PortIndication中的下一项对应CSI-ResourceConfig中nzp-CSI-RS-ResourceSetList中的第二个NZP-CSI-RS-ResourceSet中nzp-CSI-RS-Resources中的第一个NZP CSI-RS资源。以此类推。
关于参数non-PMI-PortIndication,具体请参考第5节内容。
对于非周期性CSI上报,高层参数CSI-AperiodicTriggerState配置的每个触发状态可以关联1个或多个CSI-ReportConfig,而每个CSI-ReportConfig可以配置/关联1个或多个周期性、半持续或非周期性CSI-ResourceConfig [1]:
- 如果配置了1个CSI-ResourceConfig,那么该资源配置(由高层参数resourcesForChannelMeasurement给出)用于L1-RSRP计算的信道测量或者L1-SINR计算的信道和干扰测量。
- 如果配置了2个CSI-ResourceConfig,那么第1个资源配置(由高层参数resourcesForChannelMeasurement给出)用于信道测量,而第2个资源配置用于基于CSI-IM的干扰测量(由高层参数csi-IM-ResourcesForInterference给出)或基于NZP CSI-RS的干扰测量(由高层参数nzp-CSI-RS-ResourcesForInterference给出)。
- 如果配置了3个CSI-ResourceConfig,那么第1个资源配置(由高层参数resourcesForChannelMeasurement给出)用于信道测量,而第2个资源配置用于基于CSI-IM的干扰测量(由高层参数csi-IM-ResourcesForInterference给出),第3个资源配置用于基于NZP CSI-RS的干扰测量(由高层参数nzp-CSI-RS-ResourcesForInterference给出)。
对于半持续CSI上报,高层参数CSI-SemiPersistentOnPUSCH-TriggerStateList配置的每个触发状态可以关联1个CSI-ReportConfig,而每个CSI-ReportConfig可以配置/关联1个或多个周期性或半持续CSI-ResourceConfig;对于周期性CSI上报,每个CSI-ReportConfig可以配置/关联1个或多个周期性CSI-ResourceConfig [1]:
- 如果配置了1个CSI-ResourceConfig,那么该资源配置(由高层参数resourcesForChannelMeasurement给出)用于L1-RSRP计算的信道测量或者L1-SINR计算的信道和干扰测量。
- 如果配置了2个CSI-ResourceConfig,那么第1个资源配置(由高层参数resourcesForChannelMeasurement给出)用于信道测量,而第2个资源配置(由高层参数csi-IM-ResourcesForInterference给出)用于基于CSI-IM的干扰测量。
- 对于L1-SINR的计算,第2个资源配置可用于基于CSI-IM的干扰测量(由高层参数csi-IM-ResourcesForInterference给出)或基于NZP CSI-RS的干扰测量(由高层参数nzp-CSI-RS-ResourcesForInterference给出)。
除此之外,CSI-ReportConfig在配置上还有以下一些规定 [1]:
- 如果CSI-ReportConfig中的高层参数codebookType设置为“typeII”、“typeII-PortSelection”、“typeII-r16”或“typeII-PortSelection-r16”,那么用于信道测量的每个资源集中最多可以配置1个CSI-RS资源。
- 如果CSI-ReportConfig中的高层参数reportQuantity设置为“none”、“cri-RI-CQI”、“cri-RSRP”、“ssb-Index-RSRP”、“cri-SINR”或“ssb-Index-SINR”,那么用于信道测量的资源配置CSI-ResourceConfig中最多可以配置64个NZP CSI-RS资源和/或SSB资源。
- 如果在CSI-IM上进行干扰测量,那么用于信道测量的NZP CSI-RS资源和CSI-IM资源之间按照顺序一一关联。因此,用于信道测量的NZP CSI-RS资源数等于用于干扰测量的CSI-IM资源数。
- 除了L1-SINR之外,如果在NZP CSI-RS上进行干扰测量,那么用于信道测量的资源配置CSI-ResourceConfig中的关联资源集最多可以配置1个NZP CSI-RS资源,且最多配置18个NZP CSI-RS端口。
- 对于除L1-SINR之外的CSI测量,每个配置用于干扰测量的NZP CSI-RS端口对应一个干扰传输层,且用于干扰测量的NZP CSI-RS端口上的所有干扰传输层都考虑了相关的EPRE率。
下面,我们重点介绍一下CSI报告的时域配置、频域配置以及数量配置。
3. CSI报告的时域配置
CSI报告配置的时域行为,由CSI-ReportConfig IE中的高层参数reportConfigType配置,具体包括以下四种类型:
- 周期性:在PUCCH上,周期性地发送CSI报告。
- 基于PUCCH的半持续:通过MAC层命令激活,在PUCCH上半持续地发送CSI报告。
- 基于PUSCH的半持续:通过DCI触发,在PUSCH上半持续地发送CSI报告。
- 非周期性:通过DCI触发,在PUSCH上非周期性地发送CSI报告。

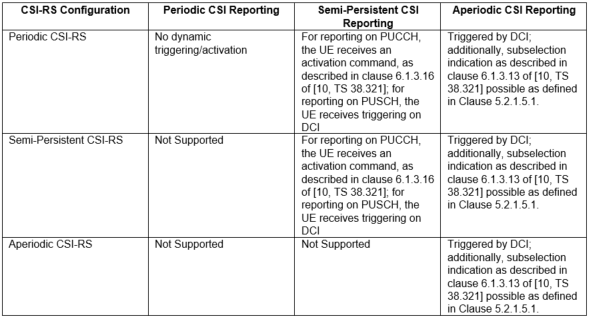

CSI报告配置CSI-ReportConfig与CSI-RS资源配置CSI-ResourceConfig密切相关。下表3-1所示是协议中支持的CSI报告配置和CSI-RS资源配置的组合,以及每种CSI-RS资源配置下如何触发CSI报告。
从上表3-1可以看出:
- 对于周期性CSI报告配置,其只能使用周期性CSI-RS资源。
- 对于基于PUCCH的半持续CSI报告配置,其可以使用周期性和半持续CSI-RS资源,并通过MAC控制单元(MAC Control Element,MAC CE)激活(Activate)/去激活(Deactivate)。
- 对于基于PUSCH的半持续CSI报告配置,其可以使用周期性和半持续CSI-RS资源,并通过下行控制信息(Downlink Control Information,DCI)触发。
- 对于非周期性CSI报告配置,其可以使用周期性、半持续和非周期性CSI-RS资源,并通过DCI触发。
从另一个角度看:
- 对于周期性CSI-RS资源,其可用于周期性CSI报告配置、基于PUCCH的半持续CSI报告配置、基于PUSCH的半持续CSI报告配置和非周期性CSI报告配置。
- 对于半持续CSI-RS资源,其可用于基于PUCCH的半持续CSI报告配置、基于PUSCH的半持续CSI报告配置和非周期性CSI报告配置。
- 对于非周期性CSI-RS资源,其只能用于非周期性CSI报告配置。
下面,我们主要介绍一下CSI报告配置的时域行为及CSI上报的激活/触发方式。关于CSI资源配置的时域行为及CSI-RS资源的激活/触发方式,具体请参考【5G NR】CSI框架—资源配置 。
3.1 周期性CSI报告
对于周期性CSI报告,CSI报告的发送时隙应满足 [1]: ( N s l o t f r a m e , μ n f + n s , f μ − T o f f s e t ) m o d T C S I = 0 (3-1) left( N_{rm slot}^{rm frame,mu} n_{rm f} + n_{rm s,f}^{mu} - T_{rm offset} right) {rm mod}~T_{rm CSI}=0 tag{3-1} (Nslotframe,μnf+ns,fμ−Toffset)mod TCSI=0(3-1),其中 μ mu μ是传输CSI报告的UL BWP的子载波间隔配置, N s l o t f r a m e , μ N_{rm slot}^{rm frame,mu} Nslotframe,μ是子载波间隔配置 μ mu μ下每个帧中的时隙数, n f n_{rm f} nf是系统帧号, n s , f μ n_{rm s,f}^{mu} ns,fμ是子载波间隔配置 μ mu μ下每个帧内的时隙号, T C S I T_{rm CSI} TCSI是报告周期(以时隙为单位), T o f f s e t T_{rm offset} Toffset是时隙偏移。报告周期 T C S I T_{rm CSI} TCSI和时隙偏移 T o f f s e t T_{rm offset} Toffset通过CSI-ReportConfig IE中的高层参数reportSlotConfig配置,如下图3-1所示。

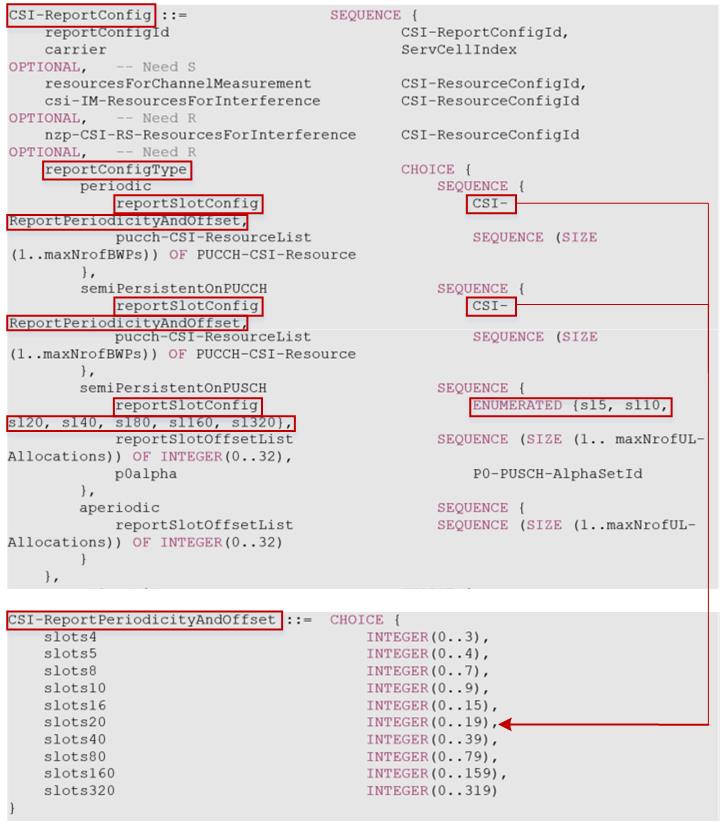

如上图3-1所示,高层参数reportSlotConfig按照CSI-ReportPeriodicityAndOffset进行配置。CSI-ReportPeriodicityAndOffset中,左列表示报告周期,右列表示时隙偏移。例如,“slots4”表示报告周期为4个时隙,其对应的时隙偏移可以为0~3个时隙。

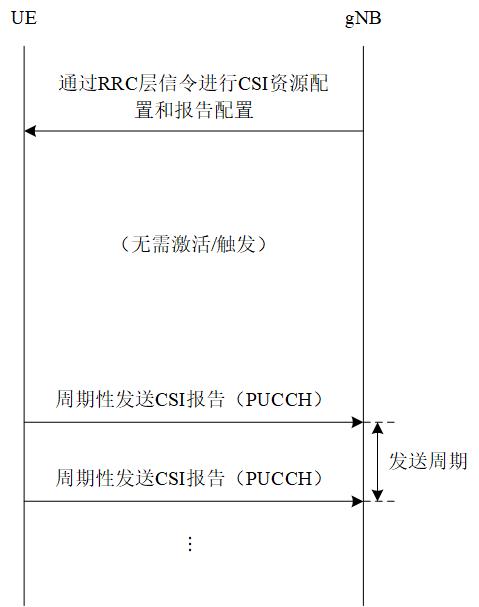

周期性CSI报告在RRC层信令配置后即生效,不需要MAC CE/DCI进一步激活/触发,并在满足公式(3-1)的时隙上周期性地发送CSI报告,如下图3-2所示。需要注意的是,下图3-2忽略了gNB发送CSI-RS资源给UE的过程。实际上,在UE发送CSI报告之前,gNB应先按照资源配置发送CSI-RS资源给UE,UE才能对相应的CSI-RS资源进行测量,从而计算并上报CSI报告。有关gNB发送CSI-RS资源的信令流程,具体请参考【5G NR】CSI框架—资源配置 。
3.2 基于PUCCH的半持续CSI报告
和周期性CSI报告类似,基于PUCCH的半持续CSI报告的发送时隙也应该满足上式(3-1),而且报告周期 T C S I T_{rm CSI} TCSI和时隙偏移 T o f f s e t T_{rm offset} Toffset也通过CSI-ReportConfig IE中的高层参数reportSlotConfig配置,如上图3-1所示。
但是,和周期性CSI报告不同的是,基于PUCCH的半持续CSI报告的实际发送由MAC CE控制。一旦激活基于PUCCH的半持续CSI报告配置,那么UE会按照配置的发送周期和时隙偏移上报CSI,直到去激活。去激活之后,UE便不会再上报CSI,直到重新激活。
具体地,基于PUCCH的半持续CSI报告由基于PUCCH的半持续CSI报告激活/去激活MAC CE(SP CSI reporting on PUCCH Activation/Deactivation MAC CE)来激活/去激活。首先,通过RRC层信令为UE配置1个或多个reportConfigType为semiPersistentOnPUCCH的CSI-ReportConfig。然后,通过MAC层的基于PUCCH的半持续CSI报告激活/去激活MAC CE通知UE哪些CSI-ReportConfig被激活或去激活。下图3-3所示是基于PUCCH的半持续CSI报告激活/去激活MAC CE。

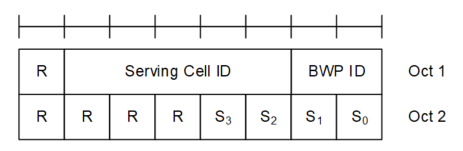

基于PUCCH的半持续CSI报告激活/去激活MAC CE大小为16比特,包括下列字段 [3]:
- Serving Cell ID:该字段用来指示该MAC CE所适用的服务小区ID,即服务小区的物理小区标识PCI。该字段长度为5比特。
- BWP ID:该字段用来指示该MAC CE所适用的UL BWP。该字段长度为2比特。
-
S
i
S_i
Si:该字段用来指示CSI-MeasConfig中的csi-ReportConfigToAddModList中半持续CSI报告配置的激活/去激活状态。
- S 0 S_0 S0表示csi-ReportConfigToAddModList中CSI-ReportConfigId最小的基于PUCCH的半持续CSI报告配置,以此类推。如果csi-ReportConfigToAddModList中UL BWP关联的基于PUCCH的半持续CSI报告配置的数量小于 i + 1 i+1 i+1,那么 S i S_i Si及后面的字段将会被忽略。
- S i = 1 S_i=1 Si=1表示对应的基于PUCCH的半持续CSI报告配置被激活;反之,则表示对应的基于PUCCH的半持续CSI报告配置被去激活。
- R:保留位,设置为0。
需要注意的是,基于PUCCH的半持续CSI报告激活/去激活MAC CE并不是即时生效的,而是存在一定时延。假设UE在收到携带基于PUCCH的半持续CSI报告激活/去激活MAC CE的PDSCH之后,在时隙 n n n发送了携带HARQ-ACK的PUCCH,那么基于PUCCH的半持续CSI报告激活/去激活MAC CE直到时隙 n + 3 N s l o t s u b f r a m e , μ n+3 N_{rm slot}^{rm subframe,mu} n+3Nslotsubframe,μ才生效,其中 μ mu μ是PUCCH的子载波间隔配置 [1]。也就是说,在发送携带HARQ-ACK的PUCCH之后3 ms,基于PUCCH的半持续CSI报告激活/去激活MAC CE才生效。

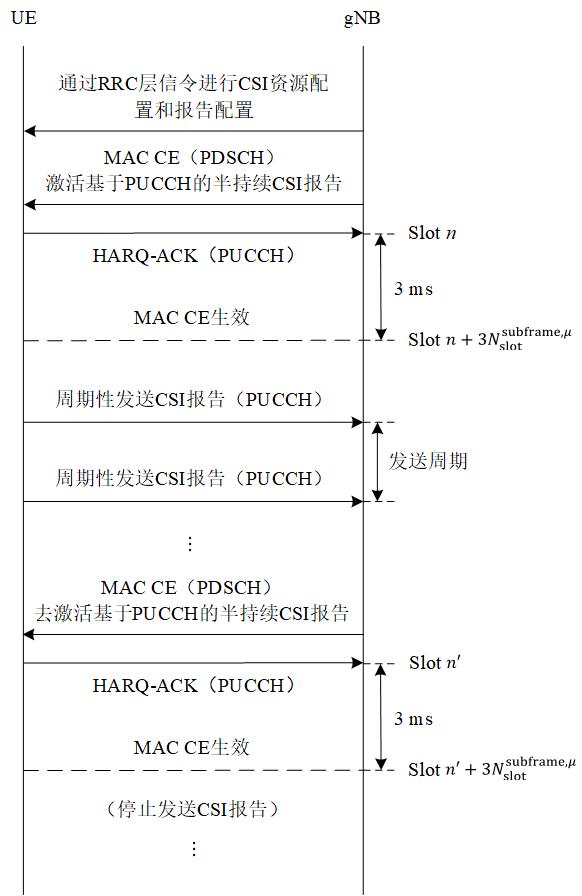

下图3-4所示是基于PUCCH的半持续CSI报告配置的信令流程。同样,这里我们忽略了gNB发送CSI-RS资源给UE的过程。
3.3 基于PUSCH的半持续CSI报告
对于基于PUSCH的半持续CSI报告,CSI报告的发送时隙应满足 [1]: ( N s l o t f r a m e , μ ( n f − n f s t a r t ) + n s , f μ − n s , f s t a r t ) m o d T C S I = 0 (3-2) left( N_{rm slot}^{rm frame,mu} left( n_{rm f} - n_{rm f}^{rm start} right) + n_{rm s,f}^{mu} - n_{rm s,f}^{rm start} right) {rm mod}~T_{rm CSI}=0 tag{3-2} (Nslotframe,μ(nf−nfstart)+ns,fμ−ns,fstart)mod TCSI=0(3-2),其中 n f s t a r t n_{rm f}^{rm start} nfstart和 n s , f s t a r t n_{rm s,f}^{rm start} ns,fstart分别是DCI激活后发送首个CSI报告的PUSCH所在的系统帧号和帧内的时隙号, T C S I T_{rm CSI} TCSI是报告周期(以时隙为单位)。
和周期性CSI报告和基于PUCCH的半持续CSI报告类似,基于PUSCH的半持续CSI报告的报告周期 T C S I T_{rm CSI} TCSI也通过CSI-ReportConfig IE中的高层参数reportSlotConfig配置。但是不同的是,其可配置的报告周期不同。具体地,对于基于PUSCH的半持续CSI报告,其报告周期 T C S I T_{rm CSI} TCSI可配置为 { 5 , 10 , 20 , 40 , 80 , 160 , 320 } {5,10,20,40,80,160,320} {5,10,20,40,80,160,320}个时隙,如上图3-1所示。

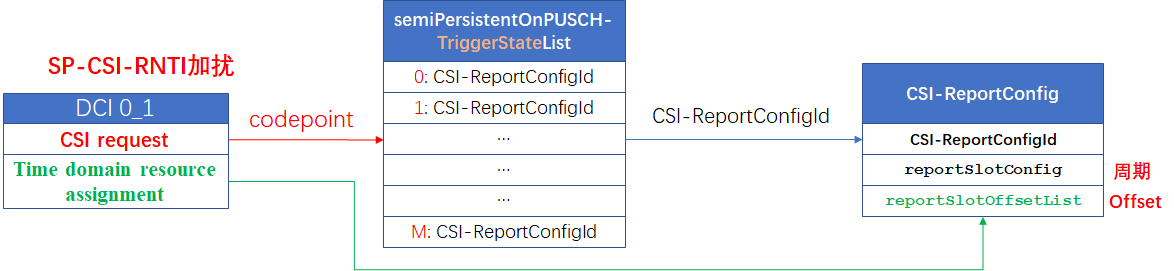

另外,和基于PUCCH的半持续CSI报告不同的是,基于PUSCH的半持续CSI报告由DCI format 0_1/0_2 [4](使用SP-CSI-RNTI对CRC进行扰码)激活/去激活。首先,gNB通过RRC信令CSI-MeasConfig IE中的高层参数CSI-SemiPersistentOnPUSCH-TriggerStateList为UE配置1个或多个触发状态CSI-SemiPersistentOnPUSCH-TriggerState。然后,UE监听DCI format 0_1/0_2的CSI request字段,根据CSI request字段来确定被触发的CSI-SemiPersistentOnPUSCH-TriggerState。CSI request字段的长度是0、1、2、3、4、5或6个比特,由CSI-MeasConfig IE中的高层参数reportTriggerSize配置。因此,CSI request字段最多可以对应64个触发状态。CSI request字段值为0(代码点,即codepoint,为0)时对应CSI-SemiPersistentOnPUSCH-TriggerStateList中的第1个CSI-SemiPersistentOnPUSCH-TriggerState,CSI request字段值为1(codepoint为1)时对应CSI-SemiPersistentOnPUSCH-TriggerStateList中的第2个CSI-SemiPersistentOnPUSCH-TriggerState,依此类推 [1]。
对于基于PUSCH的半持续CSI报告,只有满足以下条件时,DCI才生效 [1]:
- DCI format 0_1/0_2中的CRC校验位使用SP-CSI-RNTI(由高层参数sp-CSI-RNTI给出)进行扰码。

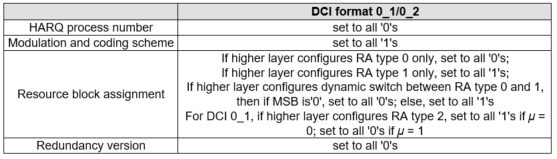

- DCI format 0_1/0_2中的特殊字段按照下表3-2设置时,表示激活基于PUSCH的半持续CSI报告;DCI format 0_1/0_2中的特殊字段按照下表3-3设置时,表示去激活基于PUSCH的半持续CSI报告。
假设UE在时隙 n n n监听到了包含CSI request字段的DCI format 0_1/0_2,那么UE应该在时隙 K s K_s Ks上发送PUSCH,并发送首个基于PUSCH的半持续CSI报告, K s = ⌊ n ⋅ 2 μ P U S C H 2 μ P D C C H ⌋ + K 2 (3-3) K_s=lfloor n cdot frac{2^{mu_{rm PUSCH}}}{2^{mu_{rm PDCCH}}} rfloor + K_2 tag{3-3} Ks=⌊n⋅2μPDCCH2μPUSCH⌋+K2(3-3),其中 μ P U S C H mu_{rm PUSCH} μPUSCH和 μ P D C C H mu_{rm PDCCH} μPDCCH分别是PUSCH和PDCCH的子载波间隔配置。 K 2 K_2 K2是时隙偏移,单位为时隙,以PUSCH的子载波间隔配置为标准 [1]。
K 2 K_2 K2有两种确定方式 [1]:
- 当UE在PUSCH上同时发送传输块和CSI报告时, K 2 K_2 K2由PUSCH时域资源分配指示信息中的 K 2 K_2 K2值来确定。PUSCH的时域资源分配已超出本文的讨论范围,因此这里我们不作过多介绍。
- 当UE在PUSCH上只发送CSI报告而不发送传输块时,
K
2
=
max
j
Y
j
(
m
+
1
)
(3-4)
K_2=max_{j}Y_j(m+1) tag{3-4}
K2=jmaxYj(m+1)(3-4),其中
m
m
m是DCI format 0_1/0_2中Time domain resource assignment字段的值,
Y
j
Y_j
Yj,
j
=
0
,
⋯
,
N
R
e
p
−
1
j=0,cdots, N_{rm Rep}-1
j=0,⋯,NRep−1,是高层参数reportSlotOffsetList、reportSlotOffsetListDCI-0-1或reportSlotOffsetListDCI-0-2指示的列表,
N
R
e
p
N_{rm Rep}
NRep是被触发的报告配置CSI-ReportConfig的数目,
Y
j
(
m
+
1
)
Y_j(m+1)
Yj(m+1)表示列表
Y
j
Y_j
Yj的第
m
+
1
m+1
m+1项。也就是说,如果触发了
N
R
e
p
N_{rm Rep}
NRep个报告配置CSI-ReportConfig,那么
K
2
K_2
K2是所有报告配置中时隙偏移的最大值。
- 如果PUSCH由DCI format 0_2调度且配置了高层参数reportSlotOffsetListDCI-0-2,那么reportSlotOffsetListDCI-0-2适用。
- 如果PUSCH由DCI format 0_1调度且配置了高层参数reportSlotOffsetListDCI-0-1,那么reportSlotOffsetListDCI-0-1适用。
- 否则,reportSlotOffsetList适用。
之后,UE按照高层参数reportSlotConfig配置的发送周期在PUSCH上周期性地发送CSI报告,直到被去激活。

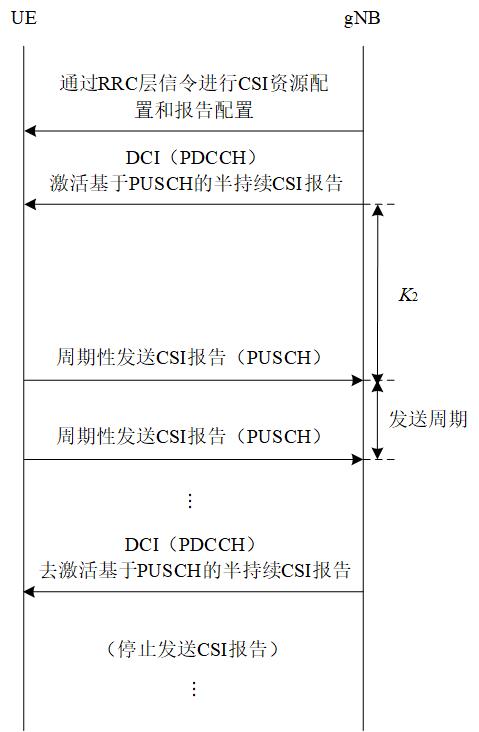

下图3-6所示是基于PUSCH的半持续CSI报告配置的信令流程。同样,这里我们忽略了gNB发送CSI-RS资源给UE的过程。
3.4 非周期性CSI报告

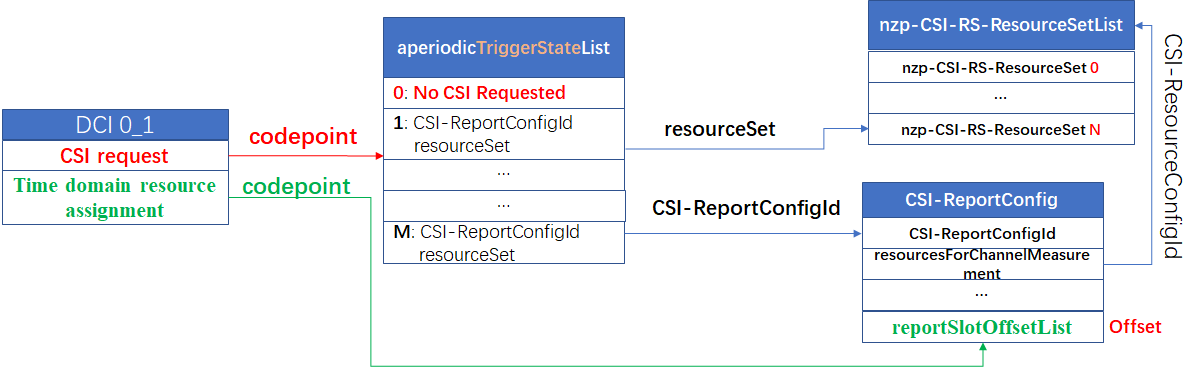

和基于PUSCH的半持续CSI报告类似,非周期性CSI报告也通过DCI format 0_1/0_2触发。首先,gNB通过RRC层信令CSI-MeasConfig IE中的高层参数CSI-AperiodicTriggerStateList为UE配置1个或多个触发状态CSI-AperiodicTriggerState。然后,UE监听DCI format 0_1/0_2的CSI request字段,根据CSI request字段来确定被触发的CSI-AperiodicTriggerState。
但是和基于PUSCH的半持续CSI报告不同的是,对于非周期性CSI报告,由于CSI-AperiodicTriggerStateList可以配置至多128个触发状态CSI-AperiodicTriggerState,因此CSI request字段与CSI-AperiodicTriggerState之间的映射关系更加复杂 [1]:
- 如果CSI request字段的所有位都为0,那么没触发状态被请求。需要注意的是,和基于PUSCH的半持续CSI报告不同的是,对于基于PUSCH的半持续CSI报告,CSI request字段为0对应的是CSI-SemiPersistentOnPUSCH-TriggerStateList中的第1个CSI-SemiPersistentOnPUSCH-TriggerState。
- 如果CSI-AperiodicTriggerStateList中配置的触发状态的数目大于 2 N T S − 1 2^{N_{rm TS}}-1 2NTS−1,那么会先通过非周期CSI触发状态子集选择MAC CE(Aperiodic CSI Trigger State Subselection MAC CE)将至多 2 N T S − 1 2^{N_{rm TS}}-1 2NTS−1个触发状态映射到CSI request字段的codepoint,也就是选择至多 2 N T S − 1 2^{N_{rm TS}}-1 2NTS−1个触发状态,然后再由CSI request字段指示哪一个CSI触发状态被请求,其中 N T S N_{rm TS} NTS为CSI request字段的位数,由CSI-MeasConfig IE中的高层参数reportTriggerSize配置。
- 如果CSI-AperiodicTriggerStateList中配置的触发状态的数目小于或等于 2 N T S − 1 2^{N_{rm TS}}-1 2NTS−1,CSI request字段直接指示哪一个CSI触发状态被请求。

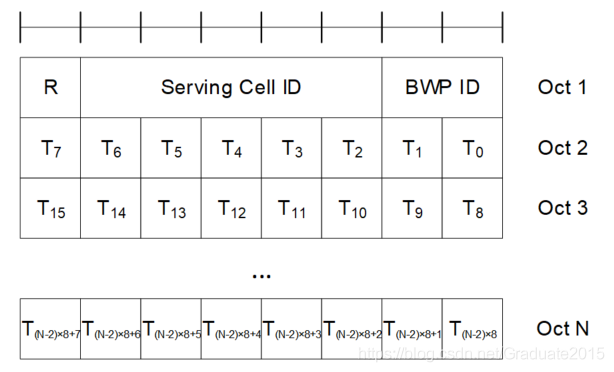

上图3-7所示是非周期CSI触发状态子集选择MAC CE,其大小可变,包括以下字段 [3]:
-
T
i
T_i
Ti:该字段指示CSI-AperiodicTriggerStateList中触发状态的选择状态。
T
0
T_0
T0对应CSI-AperiodicTriggerStateList中的第1个触发状态,
T
1
T_1
T1对应CSI-AperiodicTriggerStateList中的第2个触发状态,依此类推。如果CSI-AperiodicTriggerStateList中没有索引为
i
i
i的触发状态,字段
T
i
T_i
Ti则被忽略。
- T i T_i Ti为1,则表示触发状态 i i i被映射到DCI中的CSI request字段的codepoint上。触发状态被映射到的codepoint由该触发状态在所有 T i T_i Ti为1的触发状态中的原始顺序所决定。也就是说,第1个设置为1的 T i T_i Ti所对应的触发状态被映射到codepint 1,第2个设置为1的 T i T_i Ti所对应的触发状态被映射到codepoint 2,依此类推。被映射的非周期性触发状态的最大值为63。
- 其余字段请参考半持续CSI-RS/CSI-IM资源集激活/去激活MAC CE相应字段。
需要注意的是,和基于PUCCH的半持续CSI报告激活/去激活MAC CE一样,非周期CSI触发状态子集选择MAC CE并不是即时生效的,而是存在一定时延。假设UE在收到携带非周期CSI触发状态子集选择MAC CE的PDSCH之后,在时隙 n n n发送了携带HARQ-ACK的PUCCH,那么非周期CSI触发状态子集选择MAC CE直到时隙 n + 3 N s l o t s u b f r a m e , μ n+3 N_{rm slot}^{rm subframe,mu} n+3Nslotsubframe,μ才生效,其中 μ mu μ是PUCCH的子载波间隔配置 [1]。也就是说,在发送携带HARQ-ACK的PUCCH之后3 ms,非周期CSI触发状态子集选择MAC CE才生效。
和基于PUSCH的半持续CSI报告相同的是,UE在监听到DCI format 0_1/0_2的CSI request字段后,根据上式(3-3)确定发送CSI报告的时隙。
最后,我们介绍一下非周期性CSI-RS资源的触发。由于非周期性CSI-RS资源只能用于非周期性CSI报告,因此非周期性CSI-RS资源与非周期性CSI报告紧密相连,都依靠DCI format 0_1/0_2来触发。
具体地,当非周期性CSI-RS资源,包括NZP CSI-RS资源和CSI-IM资源,用于非周期性CSI报告时,CSI-RS资源的触发偏移由NZP-CSI-RS-ResourceSet中的高层参数aperiodicTriggeringOffset或aperiodicTriggeringOffset-r16按照每个资源集进行配置。关于参数aperiodicTriggeringOffset和aperiodicTriggeringOffset-r16,具体请参考【5G NR】CSI框架—资源配置 。具体地,非周期性CSI-RS资源的发送时隙需满足下式 [1]: K s = n + X (3-5) K_s = n+X tag{3-5} Ks=n+X(3-5),其中 n n n是携带触发DCI的时隙, X X X是CSI-RS资源的触发偏移。 X X X的单位为时隙,以PDCCH的子载波间隔配置为基准。
需要注意的是 [1]:
- 非周期性CSI-RS资源不能在携带其对应的触发DCI的OFDM符号之前传输。
- 非周期性CSI-IM资源的触发偏移和相关联的用于信道测量的NZP CSI-RS资源的触发时隙保持一致。
- 如果UE没有为任何DL BWP配置minimumSchedulingOffsetK0或为任何UL BWP配置minimumSchedulingOffsetK2,并且如果所有关联的触发状态都没有在相应的TCI状态中将高层参数qcl-Type设置为”typeD“,那么CSI-RS资源的触发偏移为0。
- 当使用最小调度时隙限制时,触发时隙小于当前最小调度时隙限制 K 0 m i n K_{rm 0 min} K0min的触发状态将无法被触发。
- 如果在非周期性NZP CSI-RS资源上进行干扰测量,那么用于干扰测量的非周期性NZP CSI-RS资源的触发时隙和相关联的用于信道测量的非周期性NZP CSI-RS资源的触发时隙要一致。

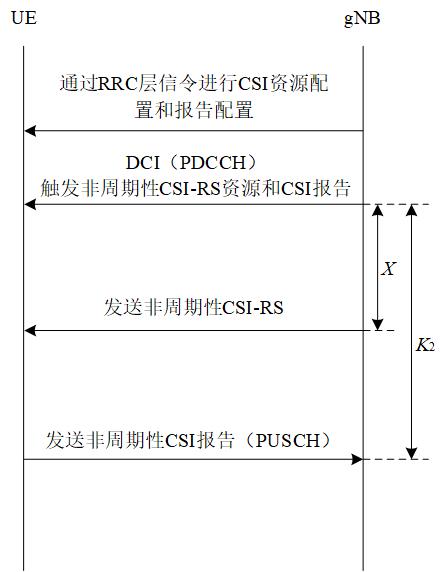

下图3-9所示是非周期性CSI-RS资源配置和非周期性CSI报告配置的信令流程。
4. CSI报告的频域配置
CSI报告配置在频域上的配置,规定了CSI报告频带(CSI Reporting Band)以及PMI/CQI上报是宽带(Wideband)还是子带(Subband)。在正式介绍CSI报告的频域配置之前,我们先了解一下子带的概念。
频域上,每个BWP被划分为多个子带,每个子带定义为 N P R B S B N_{rm PRB}^{rm SB} NPRBSB个连续的PRB。子带的带宽取决于BWP的带宽,如下表4-1所示。对于每个BWP,其支持两个子带带宽。具体选择哪个子带带宽由CSI-ReportConfig IE中的高层参数subbandSize给出 [1]。
由于BWP的带宽不一定能被
N
P
R
B
S
B
N_{rm PRB}^{rm SB}
NPRBSB整除,因此第一个和最后一个子带的带宽不一定为
N
P
R
B
S
B
N_{rm PRB}^{rm SB}
NPRBSB。具体地,第一个子带的带宽为
N
P
R
B
S
B
−
(
N
B
W
P
,
i
s
t
a
r
t
mod
N
P
R
B
S
B
)
N_{rm PRB}^{rm SB} - left( N_{rm BWP,i}^{rm start}~text{mod}~N_{rm PRB}^{rm SB} right)
NPRBSB−(NBWP,istart mod NPRBSB)。最后一个子带的带宽为
(
N
B
W
P
,
i
s
t
a
r
t
+
N
B
W
P
,
i
s
i
z
e
)
mod
N
P
R
B
S
B
left( N_{rm BWP,i}^{rm start} + N_{rm BWP,i}^{rm size} right) ~text{mod}~N_{rm PRB}^{rm SB}
(NBWP,istart+NBWP,isize) mod NPRBSB,如果
(
N
B
W
P
,
i
s
t
a
r
t
+
N
B
W
P
,
i
s
i
z
e
)
mod
N
P
R
B
S
B
≠
0
left( N_{rm BWP,i}^{rm start} + N_{rm BWP,i}^{rm size} right) ~text{mod}~N_{rm PRB}^{rm SB} neq 0
(NBWP,istart+NBWP,isize) mod NPRBSB=0;反之,最后一个子带的带宽为
N
P
R
B
S
B
N_{rm PRB}^{rm SB}
NPRBSB,如果
(
N
B
W
P
,
i
s
t
a
r
t
+
N
B
W
P
,
i
s
i
z
e
)
mod
N
P
R
B
S
B
=
0
left( N_{rm BWP,i}^{rm start} + N_{rm BWP,i}^{rm size} right) ~text{mod}~N_{rm PRB}^{rm SB} = 0

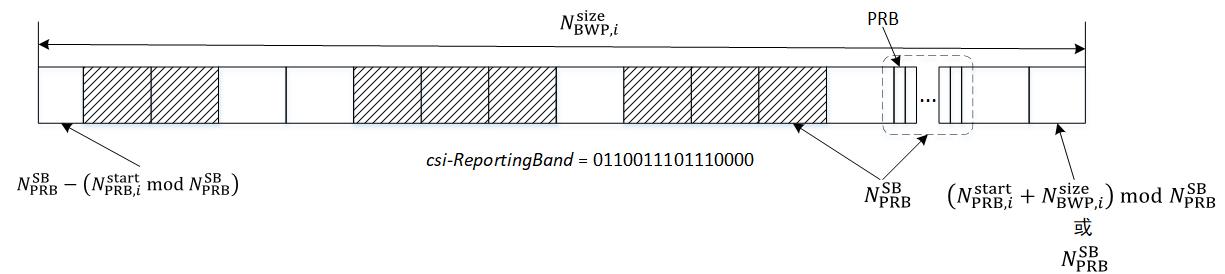

(NBWP,istart+NBWP,isize) mod NPRBSB=0,如下图3-1所示 [1]。
CSI报告的频域配置由CSI-ReportConfig IE中的高层参数reportFreqConfiguration配置。reportFreqConfiguration可以配置上报的CQI和PMI是宽带还是子带,以及具体在哪些子带上测量上报CSI,即CSI报告频带。下图3-2所示是高层参数reportFreqConfiguration。

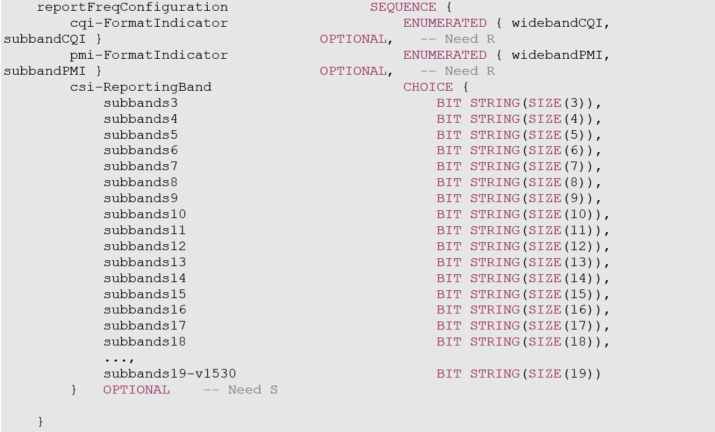

如上图3-2所示,reportFreqConfiguration中各个字段含义如下 [1]:
- cqi-FormatIndicator:可配置为“widebandCQI”和“subbandCQI"
- widebandCQI:宽带CQI报告,对于整个CSI报告频带,每个码字上报1个宽带CQI。
- subbandCQI:子带CQI报告, 对于CSI报告频带上的每个子带的每个码字,都上报1个CQI。
- pmi-FormatIndicator:可配置为”widebandPMI“和”subbandPMI“
- widebandPMI:宽带PMI报告,对于整个CSI报告频带,只上报1个宽带PMI。
- subbandPMI:子带PMI报告
- 对于2天线端口,对于CSI报告频带中的每个子带,都上报1个PMI。
- 对于其他情况,对于整个CSI报告频带,上报1个宽带指示( i 1 i_1 i1),而对于CSI报告频带内的每个子带,上报1个子带指示( i 2 i_2 i2) 。
- 当codebookType 设置为”typeII-r16“或”typeII-PortSelection-r16“时,UE无法配置pmi-FormatIndicator参数。
- csi-ReportingBand:以位图(Bitmap)的形式指示BWP中需要上报CSI的子带(可以连续也可以不连续)。需要注意的是
- 子带中每个PRB上的每个CSI-RS天线端口的频域密度,不能小于配置的CSI-RS资源的密度,即每个子带必须包括所有天线端口的CSI-RS资源。
- 如果CSI-ReportConfig中包含/关联了CSI-IM资源,那么CSI报告频带上的所有子带都必须含有CSI-IM资源单元。
我们称CSI报告配置具有宽带频率颗粒度,即宽带报告,如果 [1]
- reportQuantity设置为”cri-RI-PMI-CQI“或”cri-RI-LI-PMI-CQI“,且cqi-FormatIndicator设置为”widebandCQI“,且pmi-FormatIndicator设置为”widebandPMI“。
- reportQuantity设置为”cri-RI-i1“。
- reportQuantity设置为”cri-RI-CQI“或”cri-RI-i1-CQI“,且cqi-FormatIndicator设置为”widebandCQI“。
- reportQuantity设置为”cri-RSRP“或”ssb-Index-RSRP“或”cri-SINR“或”ssb-Index-SINR“。
其余情况下,我们称CSI报告配置具有子带频率颗粒度,即子带报告。
5. CSI报告的数量配置
CSI报告的数量配置由CSI-ReportConfig IE中的高层参数reportQuantity配置。reportQuantity可设置为“none”、“cri-RI-PMI-CQI”、“cri-RI-i1”、“cri-RI-i1-CQI”、“cri-RI-CQI”、“cri-RSRP”、“cri-SINR”、“ssb-Index-RSRP”、“ssb-Index-SINR”、或“cri-RI-LI-PMI-CQI” [1]:
- none:UE不上报任何CSI测量值。
- cri-RI-PMI-CQI:UE上报CRI与CRI对应的RI、PMI和CQI。
- cri-RI-i1:UE上报CRI与CRI对应的RI和PMI的 i 1 i_1 i1部分。
- cri-RI-i1-CQI:UE上报CRI与CRI对应的RI、PMI的 i 1 i_1 i1部分和CQI。
- cri-RI-CQI:UE上报CRI与CRI对应的RI和CQI。
- cri-RSRP:UE上报CRI与CRI对应的RSRP。
- cri-SINR:UE上报CRI与CRI对应的SINR。
- ssb-Index-RSRP:UE上报ssb-Index与ssb-Index对应的RSRP。
- ssb-Index-SINR:UE上报ssb-Index与ssb-Index对应的SINR。
- cri-RI-LI-PMI-CQI:UE上报CRI与CRI对应的LI、PMI和CQI。
在配置reportQuantity时,需遵循以下规则 [1]:
- 如果reportQuantity配置为“cri-RI-PMI-CQI”或“cri-RI-LI-PMI-CQI”,那么UE应该上报整个CSI报告频带上首选的PMI或每个子带上首选的PMI。
- 如果reportQuantity配置为“cri-RI-i1”,那么
- CSI-ReportConfig IE上的高层参数codebookType应该设置为“typeI-SinglePanel”,并且pmi-FormatIndicator应该设置为“widebandPMI”。
- UE在整个CSI报告频带上只上报PMI的单个宽带指示,即PMI的 i 1 i_1 i1。
- 如果reportQuantity配置为“cri-RI-i1-CQI”,那么
- CSI-ReportConfig IE上的高层参数codebookType应该设置为“typeI-SinglePanel”,并且pmi-FormatIndicator应该设置为“widebandPMI”。
- UE在整个CSI报告频带上只上报PMI的单个宽带指示 i 1 i_1 i1。
- CQI是在假设预编码器 N p ≥ 1 N_p geq 1 Np≥1的情况下,基于上报的 i 1 i_1 i1计算得到(这些预编码器对应相同的 i 1 i_1 i1但不同的 i 2 i_2 i2)。针对每个PRG,UE假设从 N p N_p Np个预编码器中随机选择一个预编码器计算CQI,其中PRG的尺寸由高层参数pdsch-BundleSizeForCSI给出。
- 如果reportQuantity配置为“cri-RI-CQI”,那么
- 如果CSI-ReportConfig中配置了高层参数non-PMI-PortIndication,那么秩 r r r的 r r r个端口按照层序的顺序标识,并且CSI-ResourceConfig中的每个CSI-RS资源按照用于信道测量的CSI-ResourceConfig(由高层参数resourcesForChannelMeasurement给出)中的NZP-CSI-RS-ResourceId的顺序关联到CSI-ReportConfig。配置的高层参数non-PMI-PortIndication中包含一个天线端口索引序列 p 0 ( 1 ) , p 0 ( 2 ) , p 1 ( 2 ) , p 0 ( 3 ) , p 1 ( 3 ) , p 2 ( 3 ) , ⋯ , p 0 ( R ) , p 1 ( R ) , ⋯ , p R − 1 ( R ) p_{0}^{(1)}, p_{0}^{(2)}, p_{1}^{(2)}, p_{0}^{(3)}, p_{1}^{(3)}, p_{2}^{(3)}, cdots,p_{0}^{(R)}, p_{1}^{(R)}, cdots, p_{R-1}^{(R)} p0(1),p0(2),p1(2),p0(3),p1(3),p2(3),⋯,p0(R),p1(R),⋯,pR−1(R),其中 p 0 ( v ) , p 1 ( v ) , ⋯ , p v − 1 ( v ) p_{0}^{(v)}, p_{1}^{(v)}, cdots, p_{v-1}^{(v)} p0(v),p1(v),⋯,pv−1(v)是与秩 v v v相关联的CSI-RS端口索引。 R ∈ { 1 , 2 , ⋯ , P } R in {1,2,cdots,P} R∈{1,2,⋯,P},其中 P ∈ { 1 , 2 , 4 , 8 } P in { 1,2,4,8} P∈{1,2,4,8}是CSI-RS资源的天线端口数。此外,UE只需要上报与PortIndexFor8Ranks配置字段对应的RI。
- 如果CSI-ReportConfig中没有配置高层参数non-PMI-PortIndication,那么UE假设,对于和CSI-ReportConfig相关联的CSI-ResourceConfig中的每个CSI-RS资源,CSI-RS端口索引 p 0 ( v ) , p 1 ( v ) , ⋯ , p v − 1 ( v ) p_{0}^{(v)}, p_{1}^{(v)}, cdots, p_{v-1}^{(v)} p0(v),p1(v),⋯,pv−1(v)和秩 v = 1 , 2 , ⋯ , P v=1,2,cdots,P v=1,2,⋯,P相关联,其中 P ∈ { 1 , 2 , 4 , 8 } P in { 1,2,4,8} P∈{1,2,4,8}是CSI-RS资源的天线端口数。
- 当计算某个秩的CQI时,UE应该使用所选CSI-RS资源的那个秩指示的端口。同时,应该假设指示端口的预编码器为单位矩阵,按照 1 v frac{1}{sqrt{v}} v1进行缩放。
- 如果reportQuantity配置为“cri-RSRP”或“ssb-Index-RSRP”,那么
- 如果高层参数groupBasedBeamReporting 设置为disabled,那么UE不需要更新超过64个CSI-RS和/或SSB资源的测量。并且对于每个报告配置,UE应该在单个报告中上报nrofReportedRS个不同的CRI或SSBRI。
- 如果高层参数groupBasedBeamReporting 设置为enabled,那么UE不需要更新超过64个CSI-RS和/或SSB资源的测量。并且对于每个报告配置,UE应该在单个报告中上报两个不同的CRI或SSBRI,其中UE同时接收到的CSI-RS和/或SSB资源,要么是用单个空间域接收滤波器(也即波束方向相同),要么是用多个空间域接收滤波器(也即波束方向不同)。
- 如果reportQuantity配置为“cri-SINR”或“ssb-Index-SINR”,那么
- 如果高层参数groupBasedBeamReporting 设置为disabled,那么对于每个报告配置,UE应该在单个报告中上报nrofReportedRS个不同的CRI或SSBRI。
- 如果高层参数groupBasedBeamReporting 设置为enabled,那么对于每个报告配置,UE应该在单个报告中上报两个不同的CRI或SSBRI,其中UE同时接收到的CSI-RS和/或SSB资源。
- 如果reportQuantity配置为“cri-RSRP”、“cri-RI-PMI-CQI”、“cri-RI-i1”、“cri-RI-i1-CQI”、“cri-RI-CQI”、“cri-RI-LI-PMI-CQI”或“cri-SINR”,并且用于信道测量的资源集中配置了 K s > 1 K_s > 1 Ks>1个资源,那么UE应该根据上报的CRI推导出CRI之外的CSI参数,其中CRI k k k( k ≥ 0 k geq 0 k≥0)对应用于信道测量的NZP-CSI-RS-ResourceSet中的第 k + 1 k+1 k+1个nzp-CSI-RS-Resource,和用于干扰测量的CSI-IM-ResourceSet(如果配置)中的第 k + 1 k+1 k+1个csi-IM-Resource或用于干扰测量的NZP-CSI-RS-ResourceSet(如果配置)中的第 k + 1 k+1 k+1个nzp-CSI-RS-Resource。如果配置了 K s = 2 K_s=2 Ks=2个CSI-RS资源,每个资源最多包含16个CSI-RS端口;如果配置了 2 < K s ≤ 8 2 < K_s leq 8 2<Ks≤8个CSI-RS资源,每个资源最多包含8个CSI-RS端口。
- 如果reportQuantity配置为“ssb-Index-RSRP”,那么UE应上报SSBRI,其中SSBRI k k k( k ≥ 0 k geq 0 k≥0)对应CSI-SSB-ResourceSet中的第 k + 1 k+1 k+1个SSB。
- 如果reportQuantity配置为“ssb-Index-SINR”,那么UE应根据上报的SSBRI推导出L1-SINR,其中SSBRI k k k( k ≥ 0 k geq 0 k≥0)对应用于信道测量的CSI-SSB-ResourceSet中的第 k + 1 k+1 k+1个SSB,和用于干扰测量的CSI-IM-ResourceSet(如果配置)中的第 k + 1 k+1 k+1个csi-IM-Resource或用于干扰测量的NZP-CSI-RS-ResourceSet(如果配置)中的第 k + 1 k+1 k+1个nzp-CSI-RS-Resource。
- 如果reportQuantity配置为“cri-RI-PMI-CQI”、“cri-RI-i1”、“cri-RI-i1-CQI”、“cri-RI-CQI”或“cri-RI-LI-PMI-CQI”,那么CSI-ResourceConfig中的每个CSI-RS资源集中最多可以配置8个CSI-RS资源。
- reportQuantity配置为“cri-RSRP”、“cri-SINR或none”,且CSI-ReportConfig关联的CSI-ResourceConfig的高层参数resourceType设置为“aperiodic”,CSI-ResourceConfig中的每个CSI-RS资源集中最多可以配置16个CSI-RS资源。
参考文献
[1]: 3GPP TS 38.214, NR; Physical layer procedures for data [2]: 3GPP TS 38.331, NR; Radio Resource Control (RRC) protocol specification [3]: 3GPP TS 38.321, NR; Medium Access Control (MAC) protocol specification [4]: 3GPP TS 38.212, NR; Multiplexing and channel coding [5]: https://blog.csdn.net/GiveMe5G/article/details/104977792 [6]: 5G NR物理层规划与设计最后
以上就是冷傲导师为你收集整理的【5G NR】CSI框架—报告配置前言1. 概述2. CSI报告的配置框架3. CSI报告的时域配置4. CSI报告的频域配置5. CSI报告的数量配置参考文献的全部内容,希望文章能够帮你解决【5G NR】CSI框架—报告配置前言1. 概述2. CSI报告的配置框架3. CSI报告的时域配置4. CSI报告的频域配置5. CSI报告的数量配置参考文献所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错,欢迎将靠谱客网站推荐给程序员好友。
发表评论 取消回复
