概述

CSI-RS可用于时频域上的追踪(timer/frequncy tracking)， CSI计算， L1-RSRP计算和移动性。

CSI-RS for tracking

CSI-RS for tracking的作用是给接收到该参考信号的UE利用该参考信号进行时频域上的偏移校准。

CSI-RS for tracking必须配置为NZP CSI-RS，并且信令NZP-CSI-RS-ResourceSet中IE:trs-Info必须设置为‘true’(该字段trs-Info的意思就是‘Tracking RS Info’)，CSI-RS for tracking的资源配置如下：

对于包含有IE:trs-Info的信令NZP-CSI-RS-ResourceSet，在同一个NZP-CSI-RS-ResourceSet中的所有NZP-CSI-RS资源的天线端口索引都相同：

1. 对于frequncy range 1(FR1)，可以给UE配置一个或多个NZP CSI-RS resource set，每个NZP-CSI-RS-ResourceSet 都包含4个周期性NZP CSI-RS资源，这4个周期性NZP CSI-RS资源分配在2个连续的slot上，每个slot上有2个周期性NZP CSI-RS资源。

2. 对于frequncy range 2(FR2)，可以给UE配置一个或多个NZP CSI-RS resource set，每个NZP-CSI-RS-ResourceSet 都包含2个周期性NZP CSI-RS资源(这2个周期性NZP CSI-RS资源分配在1个slot上)或者包含4个周期性NZP CSI-RS资源，这4个周期性NZP CSI-RS资源分配在2个连续的slot上，每个slot上有2个周期性NZP CSI-RS资源。

CSI-RS for tracking可以配置为周期性和非周期性两种类型，如果一个UE配置的信令NZP-CSI-RS-ResourceSet 中带有IE:trs-Info,CSI-RS的资源配置如下：

只有周期性CSI-RS资源作为CSI-RS for tracking的场景，一个NZP-CSI-RS-ResourceSet 中的CSI-RS资源都具有相同的周期，带宽(这个指的就是包含CSI-RS的RB个数)和子载波位置。
第一个NZP-CSI-RS-ResourceSet 中为周期性CSI-RS资源，第二个NZP-CSI-RS-ResourceSet 中是非周期性CSI-RS资源的场景，周期性CSI-RS资源和非周期性CSI-RS资源具有相同的带宽以及相同的RB位置，非周期性CSI-RS资源与周期性CSI-RS资源关于'QCL-Type-A' and 'QCL-TypeD'准共址。周期CSI-RS resource set和非周期CSI-RS resource set中应配置相同数量的CSI-RS资源并且在一个slot中配置的CSI-RS资源数量也要相同。如果触发了一个非周期性CSI-RS resource set，并且如果相关联的周期CSI-RS resource set配置有4个周期性CSI-RS资源(这4个周期性NZP CSI-RS资源分配在2个连续的slot上，每个slot上有2个周期性NZP CSI-RS资源), 那么信令NZP-CSI-RS-ResourceSet中的IE: aperiodicTriggeringOffset指示了这2个含有4个周期性CSI-RS资源的slot中的第一个slot和触发了非周期性CSI-RS的DCI所在的slot之间的slot个数(请参考博文'NZP CSI-RS Resource Configuration')

CSI-RS for tracking在配置方面的限制如下：

对于一个特定的UE而言，如果在信令CSI-ReportConfig中配置了包含CSI-RS for tracking的CSI-ResourceConfigId，那么信令CSI-ReportConfig 中的IE:timeRestrictionForChannelMeasurements不能设置为‘configured’。
对于一个特定的UE而言，如果要配置在PUSCH上上报非周期性CSI-RS for tracking的测量结果，那么对于非周期的带有IE:trs-Info的NZP CSI-RS resource set，对应的信令CSI-ReportConfig中的IE：reportQuantity 只能设置为‘none’
对于一个特定的UE而言，不能在CSI-ReportConfig中配置周期性CSI-RS for tracking。
对于一个特定的UE而言，不能在NZP-CSI-RS-ResourceSet同时配置IE：trs-Info和repetition(这两个字段都是OPTIONAL的)。
如果CSI-RS for tracking的带宽大于52个RB，那么CSI-RS的周期不能配置为 $2^{mu}times 10$ slot，其中 $mu$ 指的是子载波间距配置。
CSI-RS for tracking的powerControlOffset和powerControlOffsetSS由信令NZP-CSI-RS-Resource给出，所有NZP CSI-RS资源的powerControlOffset和powerControlOffsetSS相同。

具体的CSI-RS for tracking在时频域上的配置如下：

时域上，对于之前我们介绍的一个slot里面2个CSI-RS资源的场景和2个连续的slot里面各有2个CSI-RS资源的场景，它们在时域上的位置如下：

1. 对于FR1和FR2， $lin left { 4,8 right },lin left { 5,9 right }$ 或者 $lin left { 6,10 right }$
2. 对于FR2， $lin left { 0,4 right },lin left { 1,5 right },lin left { 2,6 right },lin left { 3,7 right },lin left { 7,11 right },lin left { 8,12 right }$ 或者 $lin left { 9,13 right }$

CSI-RS for tracking的端口数只能为1；
CSI-RS for tracking的dentisy固定为3，即 $rho =3$
CSI-RS for tracking的带宽，为 $min(52,n_{rb}^{bwp,i})$ 或者 $n_{rb}^{bwp,i}$ 个PRB;其中指的是BWP i的RB个数。
周期性CSI-RS for tracking的周期和slot offset，由信令NZP-CSI-RS-Resource中的IE:periodicityAndOffset 给出，取值范围为： $2^{mu}x_{p}$ 个slot， $x_{p}=10,20,40$ 或者80， $mu$ 为子载波间距配置。

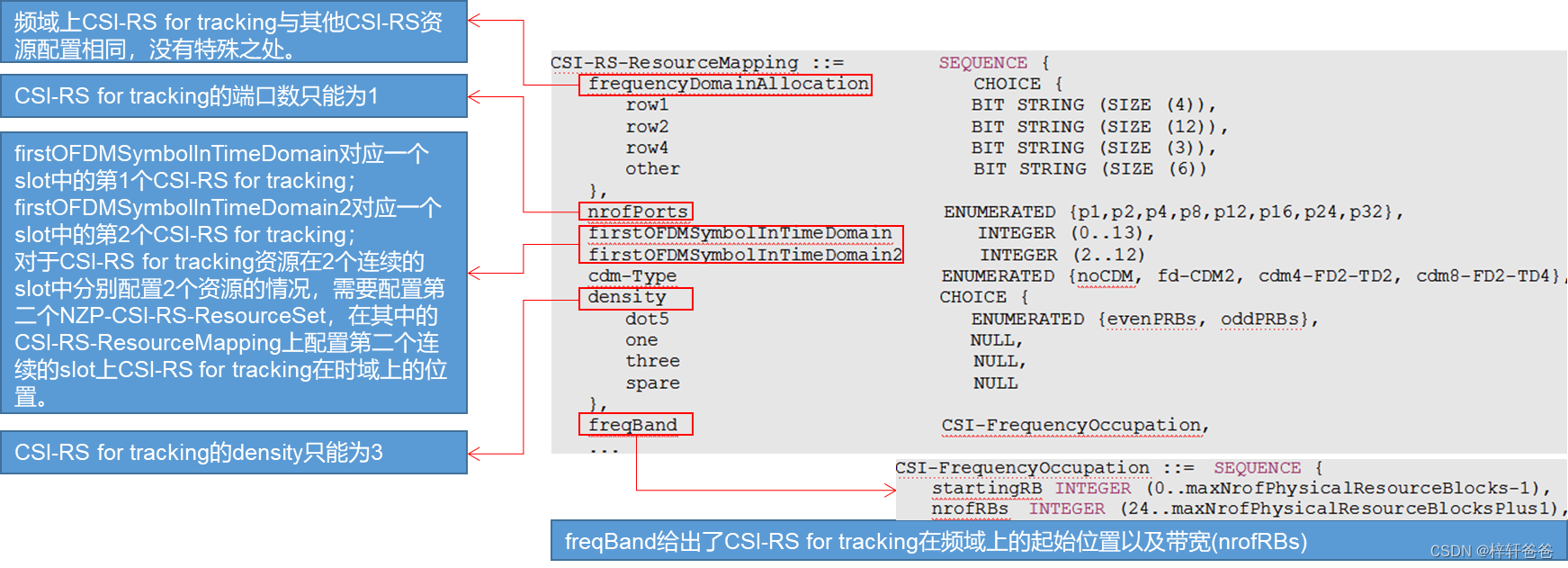

下面我们结合信令解释一下：

CSI-RS for L1-RSRP computation

顾名思义，该类NZP CSI-RS是用于对下行信道质量的测量。

用于L1-RSRP计算的NZP CSI-RS在信令CSI-ReportConfig中的IE: reportQuantity要配置成“cri-RSRP”或者“none”。

用于L1-RSRP的NZP CSI-RS不能配置在用于SSB的RB上，并且用于L1-RSRP的NZP CSI-RS的子载波间距和SSB的子载波间距必须相同。

用于L1-RSRP计算的NZP CSI-RS在信令NZP-CSI-RS-ResourceSet中必须配置IE:repetition：

repetition = on，表示该CSI-RS resource set里面的所有的CSI-RS资源都是用于同一个波束测量，这些CSI-RS资源使用相同的downlink spatial domain transmission filter进行传输。
repetition = off，表示该CSI-RS resource set里面的CSI-RS资源是用于不同的波束测量，这些CSI-RS资源使用不同的downlink spatial domain transmission filter进行传输。

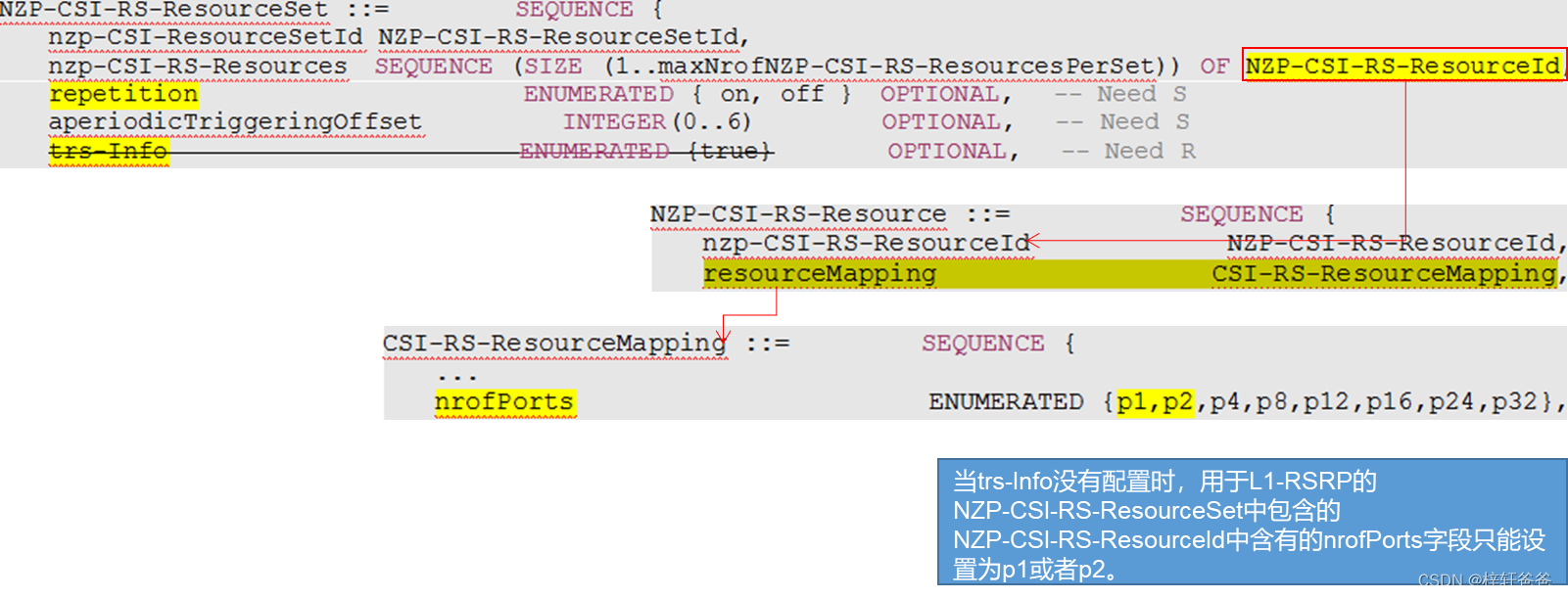

对于用于L1-RSRP测量的NZP-CSI-RS，如果对应的信令NZP-CSI-RS-ResourceSet中配置有IE:repetition但是没有配置IE:trs-Info, 那么这些CSI-RS资源只能配置相同数量的端口，且端口个数只能为1个或者2个端口：

CSI-RS for mobility

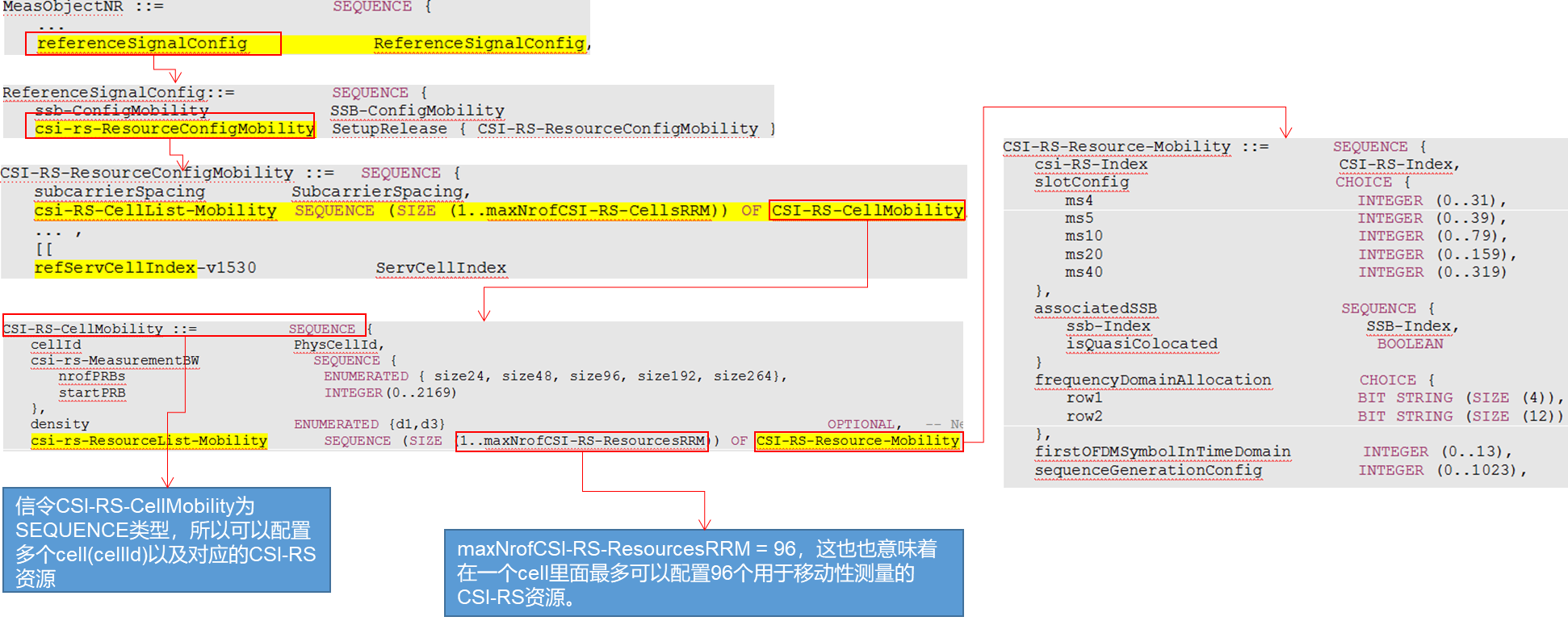

用于移动性测量的CSI-RS在信令CSI-RS-Resource-Mobility中配置，

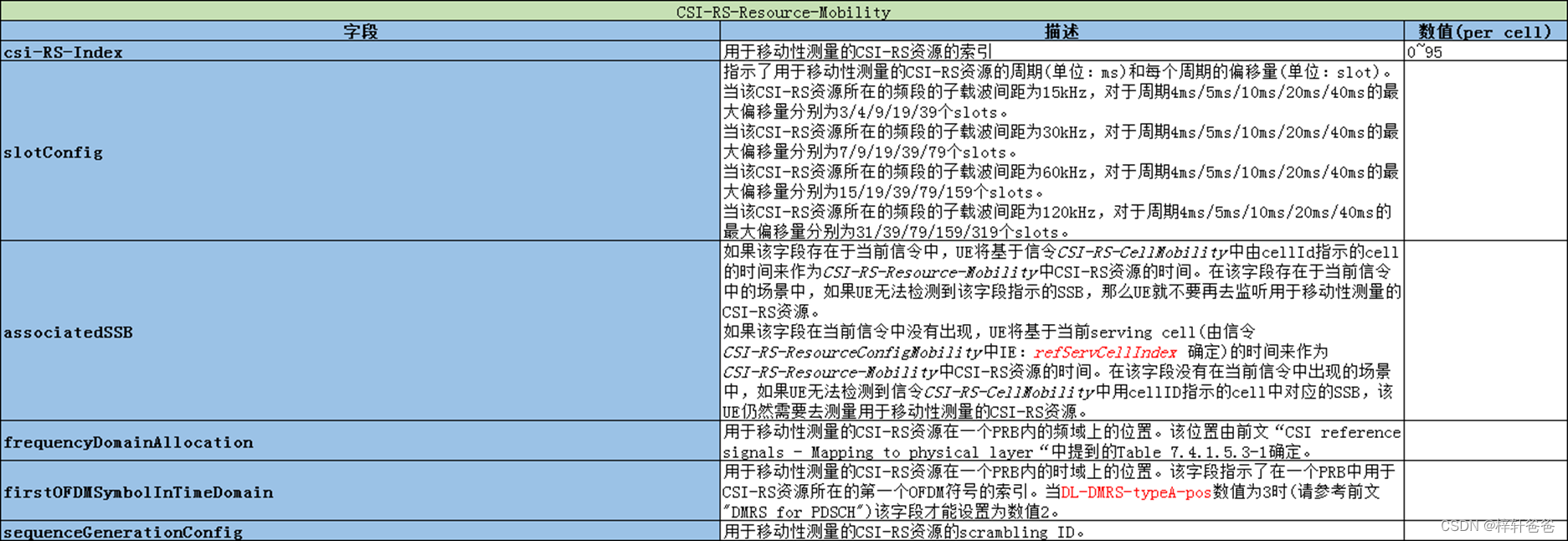

下面我们来详细解释一下信令CSI-RS-Resource-Mobility中各个IE的含义：

用于移动性测量的CSI-RS有如下限制：

1. 用于移动性的CSI-RS，它们的cdm-Type都要设置为‘No CDM’，而且只能有一个天线端口。

2. 如果配置了移动性测量CSI-RS的UE工作在FDD中，并且用于移动性测量CSI-RS的周期大于10ms，那么该UE可以认为该FDD 5G网络中的任意两个cells(这两个cell在频域上具有相同的用于映射CSI-RS资源的参考点Point A，并且这两个cell的cellId由信令CSI-RS-CellMobility中IE:cellId给出)的系统帧i之间的绝对时间差应小于153600Ts,其中 $t_{s}=1/left ( delta f_{ref}cdot n_{f,ref} right )=1/left ( 15cdot 10^{3}hzcdot 2048 right )$

3. 如果UE配置了非连续接收(DRX)并且DRX周期大于80ms，那么该UE只能在DRX的active time内基于信令CSI-RS-Resource-Mobility对用于移动性的CSI-RS进行测量；否则，UE应认为用于移动性的CSI-RS任何时候都可以进行测量。

4. 信令CSI-RS-Resource-Mobility的配置限制：

如果每个用于移动性测量的CSI-RS都在信令CSI-RS-Resource-Mobility中配置有IE:associatedSSB，一个UE最多只能配置96个用于移动性测量的CSI-RS，或者，
如果所有或者部分用于移动性测量的CSI-RS都没有在信令CSI-RS-Resource-Mobility中配置IE:associatedSSB，一个UE最多只能配置64个用于移动性测量的CSI-RS：

1. 对于FR1，IE:associatedSSB(该字段是OPTIONAL的)可以针对每个用于移动性的CSI-RS选择配置或者不配置。

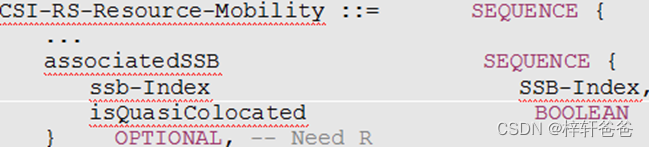

2. 对于FR2，IE:associatedSSB是针对所有移动性CSI-RS进行配置的，即要么所有的移动性CSI-RS资源都配置有该字段，要么所有的移动性CSI-RS资源都不配置该字段:
