同步信号SS-RSRP (Synchronization Signal Reference Signal Received Power) 是同步信号在每个RE的平均功率,其测量在SMTC中的窗时段进行；kangguoying20210113

在5G(NR)网络中终端基于SS-RSRP进行测量，根据它进行小区选择、重选、功率控制和波束管理;RSRP测量报告生成、报告分为Layer 1(Phy)和Layer 3(RRC),UE在Layer 1进行SS-RSRP测量,伴随CSI向gNB上报Layer 3测量报告(MR);kangguoying20210113

UE支持PBCH-DMRS测量时生成SS-RSRP报告；这是因为DMRS和SS-Signal使用相同的功率进行发送，其结果可以直接使用；当UE进行Layer 1的CSI-RS测量报告时，UE也可以使用CSI-RS 的测量结果；kangguoying20210113

相对SS-Signals和PBCH DMRS，gNB为UE提供偏滞信息，以供UE对测量结果进行评估处理；

同步信号SS-RSRP特点

1).SS-RSRP 接收到承载 SS-Signal单个信号资源功率的平均；

2).平均是用线性单位(mWatts)，而不是dBm来计算；kangguoying20210113

3).功率仅根据符号中有用部分期间接收到的能量计算，不包括循环前缀部分；kangguoying20210113

4).FR1中，在 ue 天线连接器处进行测量，假设 ue 在每条接收路径上有一个单天线单元，而不是一个天线阵列；

5).FR2中，基于属于单一接收路径的所有天线单元的组合信号强度进行测量，假设每个接收路径具有天线阵列；

6).以上测量均在Layer 1和Layer 3均进行滤波；kangguoying20210113

7).SS-RSRPLayer 1测量用于波束管理，以便终端在波束之间快速切换；kangguoying20210113

8).3GPP TS38.133定义了Layer 1和Layer 3之间测量及报告的映射关系；

9).3GPP定义RSRP取值LTE中最小为-140 dBm,而5G(NR)中为-156 dBm；对于 eMTC应用其覆盖在LTE是-44dBm 提高到 -31 dBm，以提高UE的波束赋形增益；kangguoying20210113

SS-RSRPP Layer 1滤波

Layer 1 滤波就是去除噪声的影响；kangguoying20210113

Layer 1 RSRP与Layer 3 RSRP相比，报告取值范围更小；kangguoying20210113

如果CSI-ReportConfig中的reportQuantity设置为"ssb-Index-RSRP",则UE被配置为报告Layer 1的SS-RSRP。kangguoying20210113

Layer 1 测量是"波束级别”而不是"小区级",这意味着每个SS-RSRP结果都与特定的SS/PBCH块相关联；

RSRP取值使用7位bits表示，其映射见附表所示；kangguoying20210113

Layer 1 SS-RSRP 或 CSI-RSRP可以从16(-140dBm)到113(-44dBm)呈现；

SS-RSRPP Layer 3滤波

Layer 3滤波是为了消除快衰落和减少测量结果的短期变化；

SS-RSRP Layer 3测量主要用于切换过程；kangguoying20210113

RSRP取值最大为-31dBm，最低为-156dBm；kangguoying20210113

RSRP全部取值为128位(-31 dBm to -156 dBm)可用7 bits表示；

Layer 3测量可以是“波束”级或“小区”级，通过MR向gNB上报；

Layer 3测量是由 gNB为UE配置的SS/PBCH块测量；kangguoying20210113

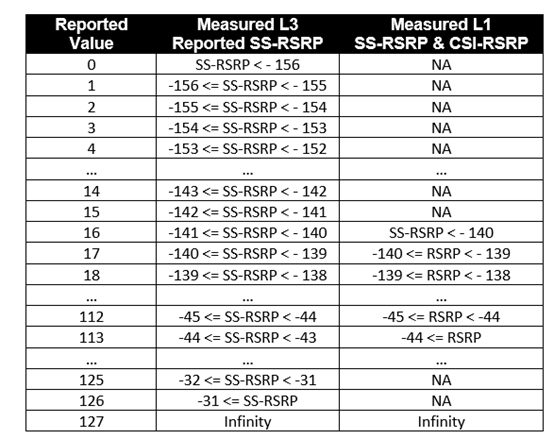

SS-RSRPP Layer 1与Layer 3对比表

计算示例(Layer1)报告值= 15

Layer 3 SS-RSRP= 157 – 15 = -142 dBm

整理:kangguoying20210113
