无线帧聚合MPDU和MSDU

802.11n提供两种帧聚合的方法：MAC服务数据单元（MSDU—MAC Service Data Unit）和信息协议数据单元（MPDU—Message Protocol Date Unit）
A-MSDU：
主要是对MSDU或者MSDU的分块进行聚合，MSDU是Ethernet报文，经过添加完整性校验MIC、加密、序列号赋值、CRC校验、MAC头部之后形成一个较长的MAC帧MPDU。
A-MPDU:
主要是对MPDU进行聚合，形成一个较长的物理层服务帧PSDU。

两者不同：

对于A-MSDU，如果整帧中有一部分子帧出错，则整帧需要重新传。而A-MPDU则只需要重传出错的那部分子帧。

注：不是所有的帧都能被聚合，广播和多播帧不能被聚合，只有单播帧且接收地址相同和优先级相同的帧才能被聚合。

在进入MAC处理之前，所有的报文都以MSDU形式存在，经过MAC处理之后转换成MPDU.。A-MSDU在进入MAC层之前完成聚合，而A-MPDU在MAC层之后完成聚合。

A-MSDU

要求所聚合子帧的SA和DA所映射的TA和RA相同，即聚合的帧是由同一个无线端发送，且同一个无线端接收，并且只能具备一种QoS属性，不允许将不同QoS属性的帧聚合。
局限性：A-MSDU只适用于较小的MSDU聚合，聚合帧较长时只会有一个FCS,所以A-MSDU传输可靠性较差，如果其中一个MSDU传输出错，则整个A-MSDU将会被重传。
A-MSDU：主要是对MSDU或者MSDU的分块进行聚合，802.11协议栈收集一定数量的上层MSDU报文，先将其聚合在转换为802.11MAC帧.

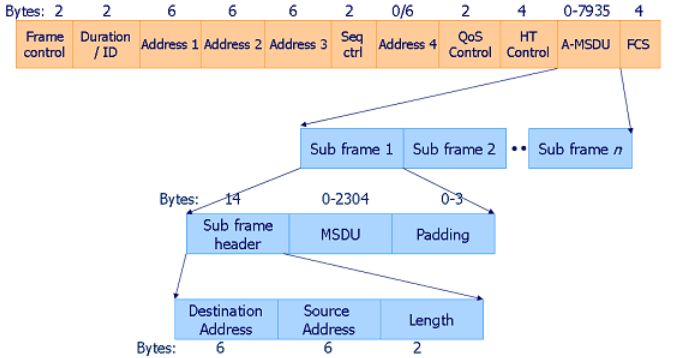

A-MSDU帧格式如下

MPDU

MPDU每一个成分帧都会有一个802.11帧头。这一点不如MSDU高效，如果适用加密将会变得更加明显，因为MPDU在每一个成分帧上都加上了开销，而MSDU仅对一个汇聚帧加密，仅有单个开销。

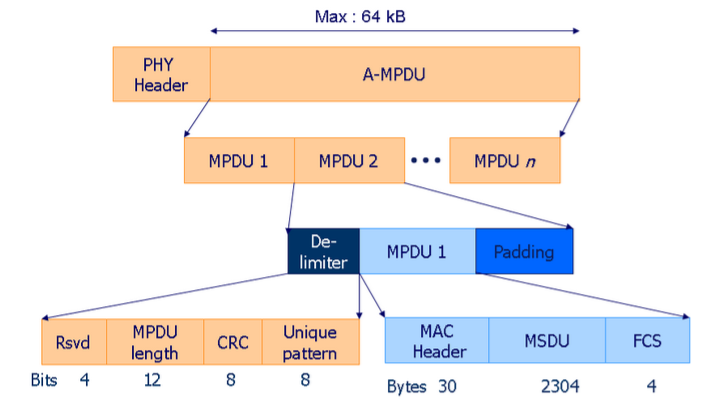

如图一个A-MPDU由多个A-MPDU子帧所构成。每个A-MPDU子帧由MPDU Delimiter（MPDU分界符）和MPDU实体组成。对于一个A-MPDU,除了最后一个子帧外，其余子帧都会有0-3个字节的填充字段，使子帧长度变为4字节的整数倍。
MPDU是更低层次的聚合，协议栈收集一定数量的802.11MAC帧，将其聚合后打上PHY标头进行传输，MPDU聚合帧中的每个子帧均有完整的802.11MAC帧头。与MSDU相同，MPDU要求所有帧具有一样的QoS等级。

为保证数据传输的可靠性，802.11协议规定每收到一个单播数据帧都必须立即回应ACK。A-MPDU的接收端在收到A-MPDU后，需要对每一个MPDU进行处理，发送应答。Block ACK通过使用一个ACK来完成对多个MPDU的应答，从而减少信道竞争所消耗的时间, 提高了系统吞吐量。

• 通过ADDBA Request/Response报文协商建立Block ACK协定。
• 协商完成后，发送方可以发送有限多个QoS数据报文，接收方会保留这些数据报文 的接收状态，待收到发送方的BlockAckReq报文后，接收方则回应BlockAck报文来对之前接收到的多个报文一次性回复。
• 通过DELBA Request报文来删除一个已经建立的Block Ack协定。
  对于Bock Ack的确认氛围即时确认和延时确认。即时确认一般由硬件完成，延时确认一般由协议栈完成，通过Block Ack的确认配合帧聚合的使用何以大大提高802.11n无线传输中的吞吐量。


总结

802.11在物理层和MAC做了许多改进，极大的提高了物理层传输速率。聚合机制的提出，减少了协议开销，有效的提高了帧效率，改善WLAN链路的带宽利用率低的特点，为高带宽业务提供了可能。
