WLAN的PPDU结构

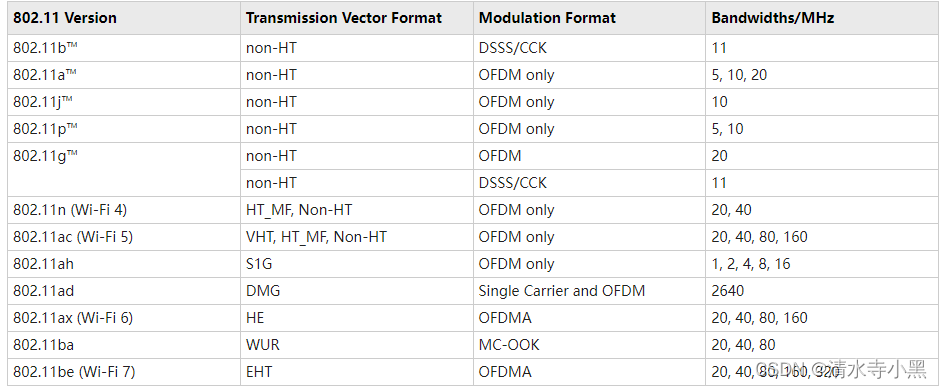

IEEE802.11是一个基于包的协议。每个PPDU都包含前导码和数据域。前导部分包含发送的格式信息，数据部分为用户的数据和高层头部，比如MAC控制，CRC。在不同的802.11协议中PPDU的结构是不同的。可以分为：

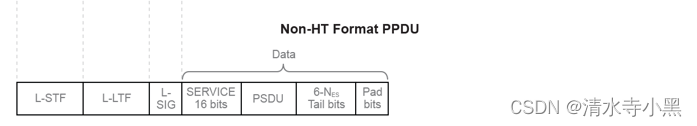

这里主要介绍Non-HT格式的PPDU：

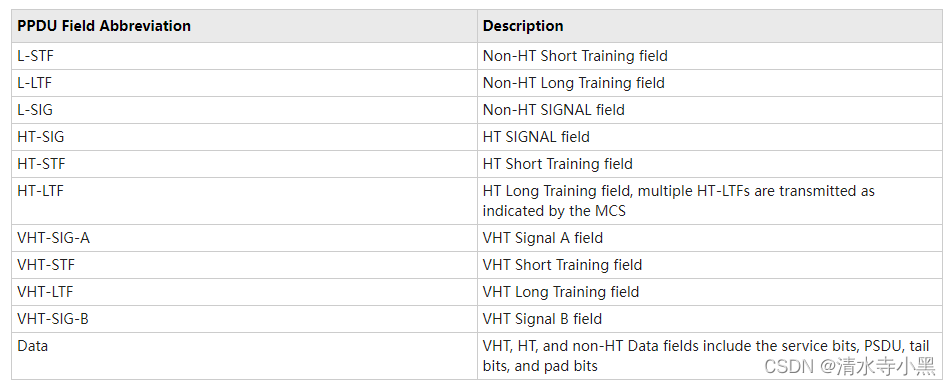

其中各个字段的名字是

所以其实前导主要有三段：
第一段是L-STF：
它的长度与信道的带宽相关，具体如下：

由于这个序列有很好的相关特性，所以可以用来做包开始的检测，粗频率校正以及设置AGC。这个序列会占用52个载波中的12个，每20MHz带宽都会有分为52个载波，低于20M带宽时也分作52个载波。
第二段是L-LTF是第二段：
用于信道估计，精频率校正，精准符号时间偏移估计
其具体组成为：
CP为循环前缀，C1和C2是两个相等的长序列训练符号，CP是C2的后半部分。

持续时间同上

第三段是L-SIG：
一共24bits包含了速率，长度，奇偶校验，采用BPSK以及1/2二进制卷积编码(BCC)

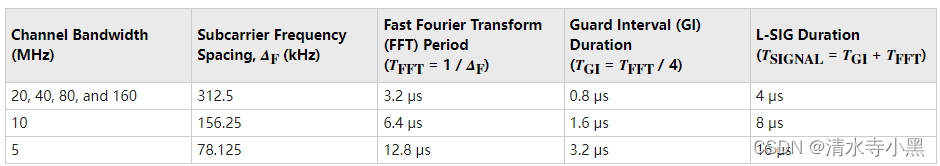

L-SIG只有一个OFDM符号，持续时间如下：

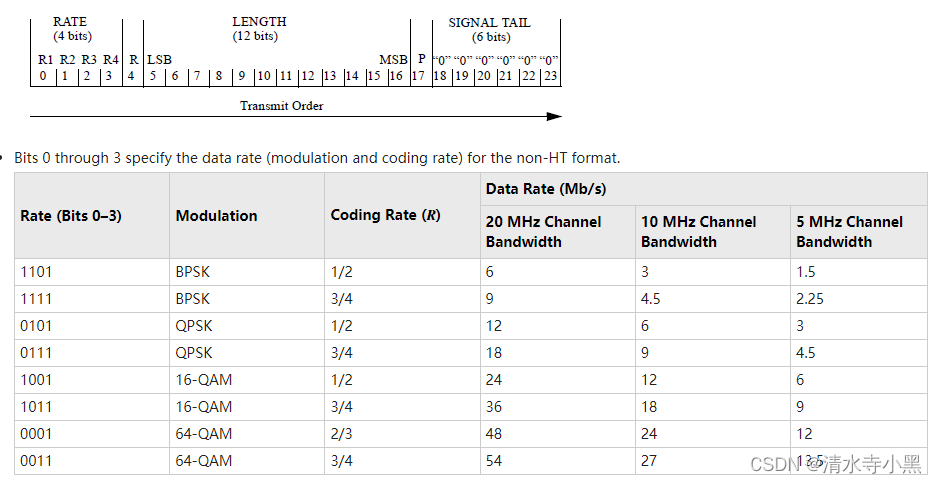

L-SIG包含了包相关信息：

biit5-biit16定义了数据的字节数
bit17对0-16做奇偶校验
bit18-23为0

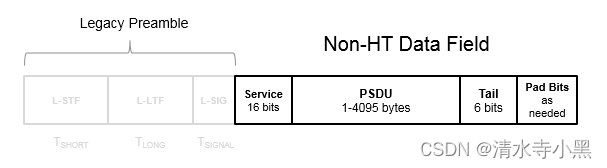

数据部分

Service：16个0，前7位用于同步接收扰码器，后9位是保留位，现在约定为0
PSDU：MAC帧
Tail：为了终止卷积编码使用的尾位，若是单一编码流是6个0
Pad Bits：为了确保OFDM有整数个符号
