wrieshark 抓包图解 MSDU AMSDU MPDU AMPDU 的区别

区分这几种帧格式明确 802.3 和  802.11 两种帧格式即可

MSDU: 首先 MSDU 是802.3的帧格式，从以太口发出去的帧都是MSDU格式的

A-MSDU： AMSDU 是把几个MSDU 聚合在一起并从以太网口发出去的帧

MPDU： MPDU属于802.11的帧， 从协议栈发下来的数据首先先被转化成802.3格式的MSDU，之后经过wireless driver,继而通过无线网驱动把802.3格式的MSDU转换成802.11格式的MPDU。

               我们用wireshark抓取的空口中的无线数据包都可以当做是一个MPDU, 一个MPDU中可能包含一个MSDU或者一个A-MSDU chain, 这些在wrieshark中都可以看到

A-MPDU：若干个MPDU 聚合在一起并通过无线网驱动从空口发出去的数据包就是A-MPDU， A-MPDU中的MPDU个数是通过client和 AP之间交互的BA帧确定的。

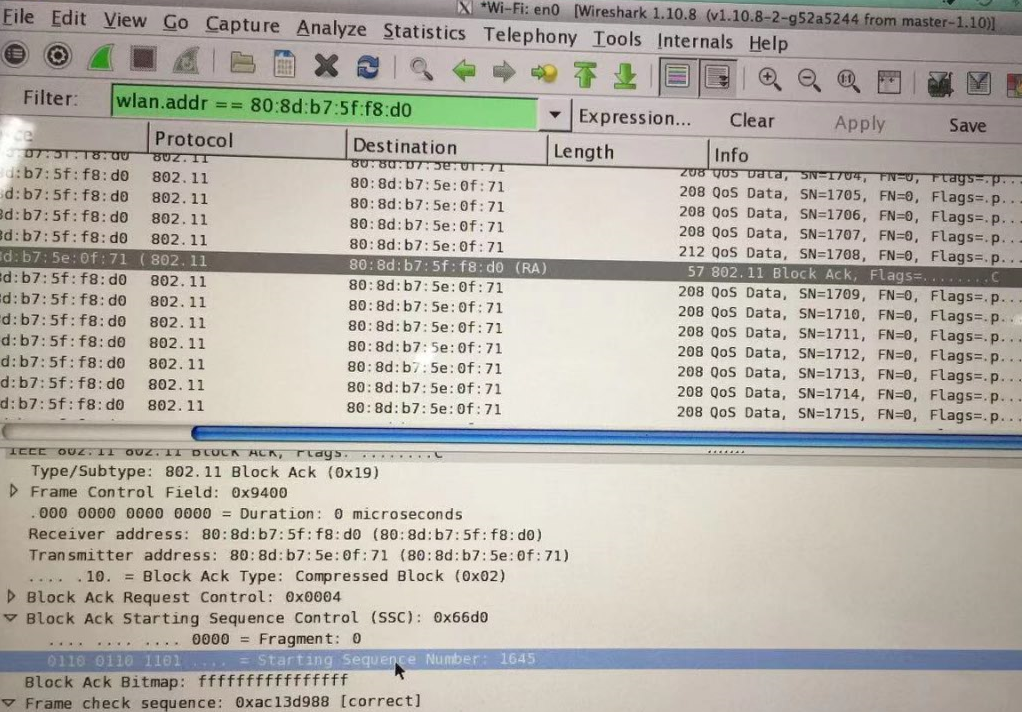

如下图这是从空口抓到的一组A-MPDU数据，首先是一个block-ack 帧，注意这个block-ack帧的start-sequence-Number值是1645，十六进制是66d0，接下来是一组MPDU的数据包

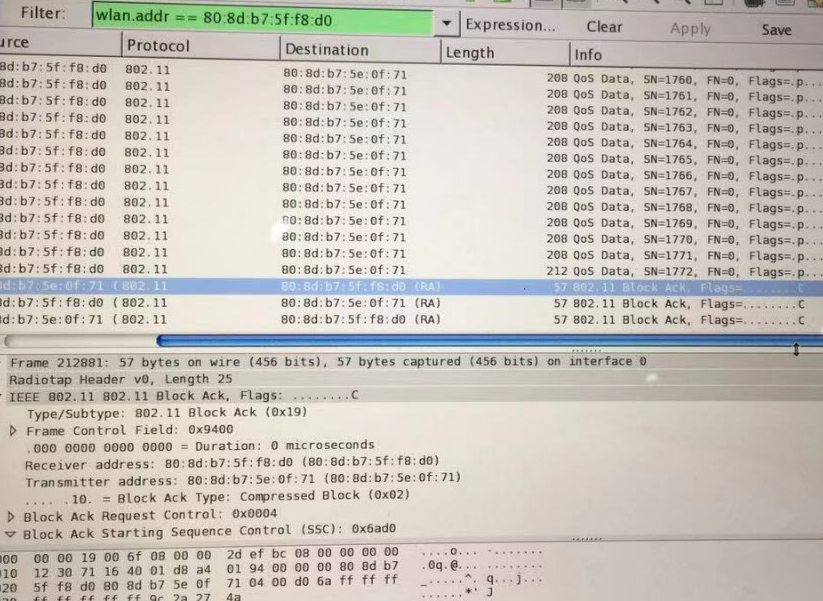

下面这种图是一组MPDU发完之后接下来，接下来对端有发送了一个block Ack帧，大家注意两边BA帧的MAC地址方向，但这个图有一个缺点就是这个BA帧的start-sequence-Number值看不到，不过没有关系，上一幅图的Sequenc Number值是66d0,这次的值是6ad0,   6ad-66d= 40, 换算成10进制就是 64， 因此判断出本次的一个AMPDU中包含了64个MPDU，帧聚合64正好是QCA wireless driver所支持的最大聚合数量。 而这每一个MPDU包里面如果我们逐个点开，就会看到MSDU的数据格式了。

本次贴图略微笼统，但大致意思相信已经跟大家讲清楚了，后续如果有时间我会在更新一下图片。

再次强调一下大家主要看图中的 Block Ack Starting Sequence Control(SSC) 后面的数字就可以了，两者相减正好是64，但实际调试中我们除了要看这位之外，还要逐个检查这两个BA帧之间是否真的有64个MPDU包。
