近期，有同学成功使用taskBus进行AM/FM广播的收发，并提出了问题：有没有可能简单几步就实现数据传输呢？

答案是肯定的。只要能传声音，那一定能传数据。不但如此，如果不考虑带宽、效率，在稳定的实验室环境下，实现起来很简单。本系列文章，我们带大家抛开GNURadio里现成的通信模块（如GSM），从零开始，一句句构造最简无线网络，实现双向数据互通。

这里插播一个题外话。为了taskBus本身的可维护性，实验课程的代码将从taskBus主干代码独立出来，使用仓库 taskbus_course管理。如此考虑，是基于实验课程主要强调的是功能性，在可扩展性、性能方面不做要求。与之相比，taskbus中的模块对通用性有较高的要求，二者侧重点显著不同。

taskbus：https://gitcode.net/coloreaglestdio/taskbus
taskbus_course:https://gitcode.net/coloreaglestdio/taskbus_course

1.实验目的

用两台USRP-B210实验终端，构造端到端的无线数据连接，让实验室的两台计算机不插网线也能PING通。

为达到上述目的，我们需要解决很多技术细节，这些技术细节在课本里往往是学不到的，也是融汇学校所学知识最关键的末端环节，也是实验的真正意义。

2. 基本设计

从头构造一个SDR无线数据通信系统，其实相当于从物理层构造一套协议栈。协议栈是通信系统实现功能而依托的协议的总成。不是只有巨头才能定义协议栈——每个人都可以定义自己的协议栈。SDR给予我们充分的想象空间，让我们逐步解决各个层面的问题，并定义自己的数据规范——也就是协议栈。

2.1 协议栈

设计一个通信系统时，可以从源头逐步考虑问题。由于我们这次构造的是点对点的连接，不存在资源复用（如频率、时间、空间等），相对而言就简单多了。先给我们设计的物理层协议定个名字吧——就叫a1frame了。

a1frame协议主要定义了物理层的行为。主要特性:

1. 通信样式: 室内实验室点对点
2. 资源分配: 预定频率
3. 波形样式: 即时猝发（有数据就走一波）

2.1 发射阶段

1. 以太网（Ethernet）以上的链路层交给计算机操作系统来解决。
2. 数据获取: 在来源机器上使用PCAP获取链路层数据。
3. 数据包装: 对数据进行包装，指明长度，规定大小端，并安装一个易于接收检测的头。
4. 波形生成: 使用纠错编码适当保护数据，并用最简单的脉冲幅度调制（类似ADS-B）把01数据变成电磁波的强度值。
5. 波形发射: 用USRP B210的突发模式，发送各包数据。

2.2 接收阶段

1. 数据接收: 接收的数据不一定在最强的最佳位置，引入过采样来提高稳定性。
2. 头部检测: 确定接收信号的起点。
3. 长度提取: 长度字段很重要，采用序列扩频提高可靠性，直接进行长度提取，获得包的长度。
4. 解调纠错: 使用幅度键控进行解调，判决生成二进制数据并纠错。
5. 数据分发: 还原的二进制以太网数据，用PCAP投放到目的网卡。

上述各个阶段，都有不少技术细节值得玩味，后续几篇专门介绍。

3. 实验环境

实验环境如下图所示：

实验环境由两台计算机，2台USRP B210共4个设备组成。

1. 计算机充当无线网关，运行taskBus环境，驱动USRP B210完成数据收发。频率沿用之前的广播频段，200MHz附近。
2. 计算机上运行1部 VMWare Player 虚拟机，作为客户。
3. 虚拟机桥接到物理机的某块网卡上。可建立一个虚拟网卡，或者直接使物理网卡。使用物理网卡要注意网卡的状态应该是连接有网线的（随便找个负载，比如树莓派）。

实验中，从虚拟机A ping 虚拟机B，收到回复说明实验成功。

4. 项目结构

使用TaskBus打开项目，

注意设置网卡的抓取条件，只抓取虚拟机的网卡MAC的包：

ether src 00:0C:XX:XX:XX:XX

以免在双向通信时，反复抓包形成回环。

如果一切顺利（实验环境永远是不顺利的），则能够收到回包.

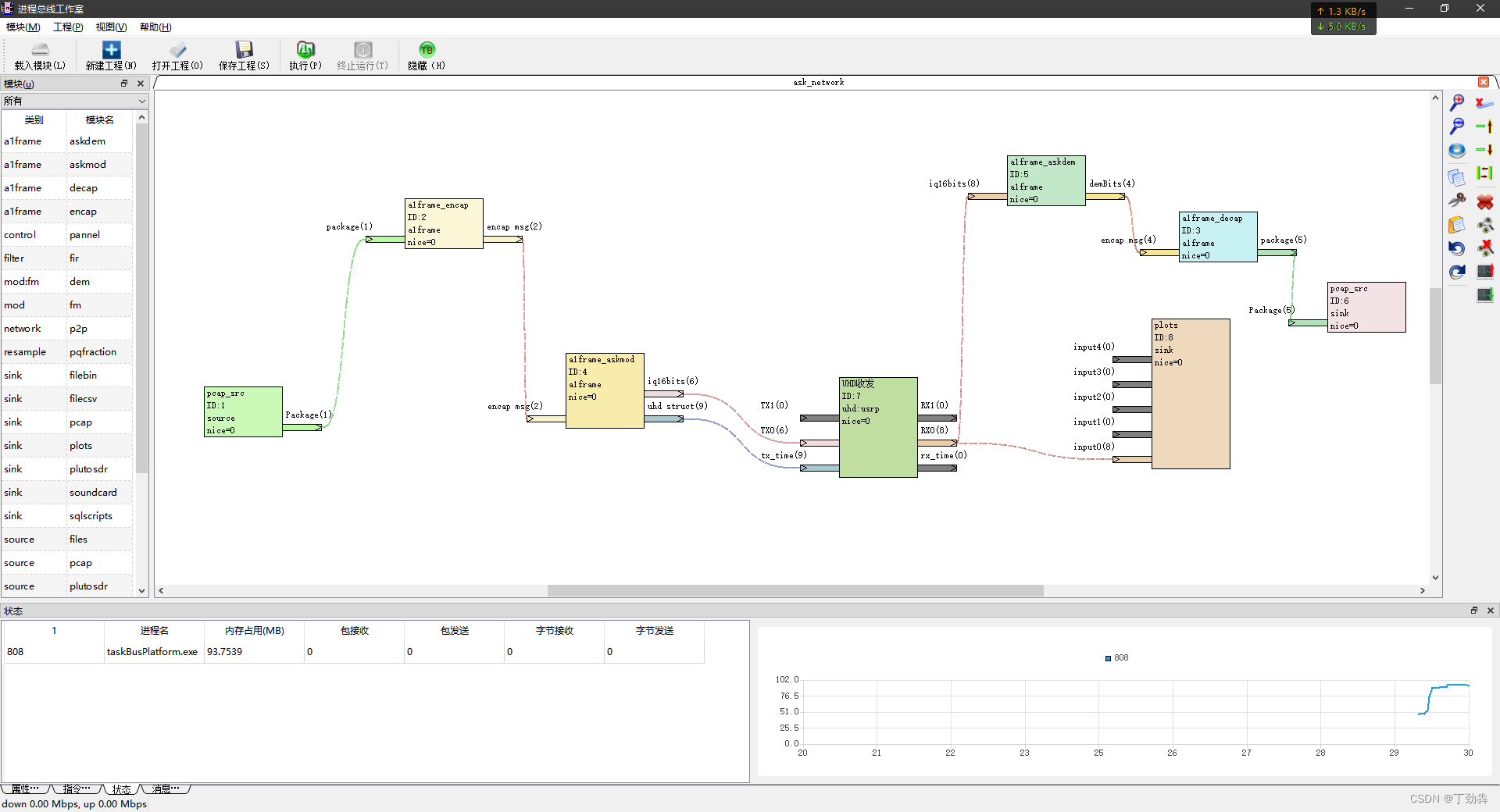

项目主要模块如下图：

两台计算机上的项目除了收发频率互换，其余配置完全一致。

5. 后续章节

后续章节，将介绍各个模块的设计思路和注意的细节。

taskBus项目源码需要Qt环境构造。建议使用Linux环境，在windows下，建议使用msys2 Qt5 x64，结合PothosSDR全家桶进行编译。相关编译技巧参考SDR专栏。

taskBus_course源码相对简单很多，基本的Qt环境都可以编译。
