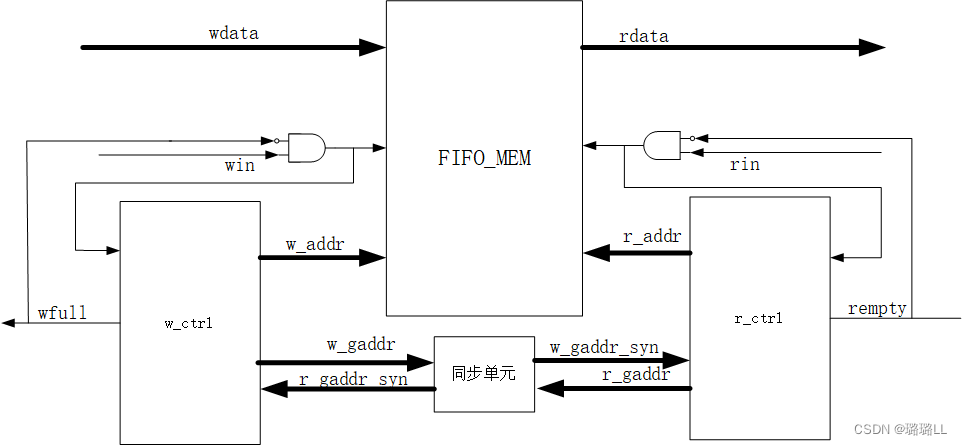

1.FIFO顶层框图

2.设点要点

（1）“写满”与“读空”

写满：下一轮写追上读
读空：同一轮读追上写

写满信号(wfull)在写钟域产生
读空信号(rempty)在读钟域产生

以格雷码为例

（2）二进制转格雷码

电路中实现为：

gaddr=addr ^ (addr>>1)

3.设计代码

`timescale  1ns/1ns
module  fifo #(
parameter   MEM_WIDTH=8,
parameter   MEM_HEIGHT=16,
parameter   ADDR_SIZE=4,
parameter   CNT_MAX=15
)(
    input       wire                        wclk,//慢时钟域
    input       wire                        rclk,//快时钟域
    input       wire                        rst_n,
    input       wire                        win,
    input       wire                        rin,
    input       wire [MEM_WIDTH-1:0]        wdata,
    output      reg  [MEM_WIDTH-1:0]        rdata,
    output      wire                        wfull,
    output      wire                        rempty
);

reg [MEM_WIDTH-1:0]     mem[MEM_HEIGHT-1:0];//8*16存储单元
wire [ADDR_SIZE-1:0]    waddr,raddr;
reg [ADDR_SIZE:0]       waddr_r,raddr_r;
reg [ADDR_SIZE:0]       wgaddr,rgaddr;
wire [ADDR_SIZE:0]      wgaddr_w,rgaddr_w;

wire [ADDR_SIZE:0]      wgaddr_syn,rgaddr_syn;

reg [ADDR_SIZE:0]       wgaddr_syn_reg1,wgaddr_syn_reg2;
reg [ADDR_SIZE:0]       rgaddr_syn_reg1,rgaddr_syn_reg2;

wire    wen,ren;

assign  wen=win&(~wfull);
assign  ren=rin&(~rempty);

assign  wfull=({~wgaddr_w[ADDR_SIZE:ADDR_SIZE-1],wgaddr_w[ADDR_SIZE-2:0]}==rgaddr_syn);//写满:下一轮写指针追上读指针
assign  rempty=(rgaddr_w==wgaddr_syn);//读空:同一轮读指针追上写指针

always  @(posedge   wclk or negedge rst_n)begin
    if(rst_n==1'b0) waddr_r<=0;
    else    if(wen==1'b1)
        waddr_r<=waddr_r+1'b1;
end
assign  waddr=waddr_r[ADDR_SIZE-1:0];

assign  wgaddr_w=waddr_r^(waddr_r>>1);
always  @(posedge   wclk or negedge rst_n)begin
    if(rst_n==1'b0) wgaddr<=0;
    else    wgaddr<=wgaddr_w;
end


always  @(posedge   rclk or negedge rst_n)begin
    if(rst_n==1'b0) raddr_r<=0;
    else    if(ren==1'b1)
        raddr_r<=raddr_r+1'b1;
end
assign  raddr=raddr_r[ADDR_SIZE-1:0];

assign  rgaddr_w=raddr_r^(raddr_r>>1);
always  @(posedge   rclk or negedge rst_n)begin
    if(rst_n==1'b0) rgaddr<=0;
    else    rgaddr<=rgaddr_w;
end

//同步单元
always  @(posedge   rclk or negedge rst_n)begin
    if(rst_n==1'b0) begin
        wgaddr_syn_reg1<=0;
        wgaddr_syn_reg2<=0;
    end
    else    begin
        wgaddr_syn_reg1<=wgaddr;
        wgaddr_syn_reg2<=wgaddr_syn_reg1;
    end
end
assign  wgaddr_syn=wgaddr_syn_reg2;

always  @(posedge   wclk or negedge rst_n)begin
    if(rst_n==1'b0) begin
        rgaddr_syn_reg1<=0;
        rgaddr_syn_reg2<=0;
    end
    else    begin
        rgaddr_syn_reg1<=rgaddr;
        rgaddr_syn_reg2<=rgaddr_syn_reg1;
    end
end
assign  rgaddr_syn=rgaddr_syn_reg2;

always  @(posedge   wclk )begin
    if(wen==1'b1)   mem[waddr]<=wdata;
end

always  @(posedge   rclk )begin
    if(ren==1'b1)   rdata<=mem[raddr];
end

endmodule

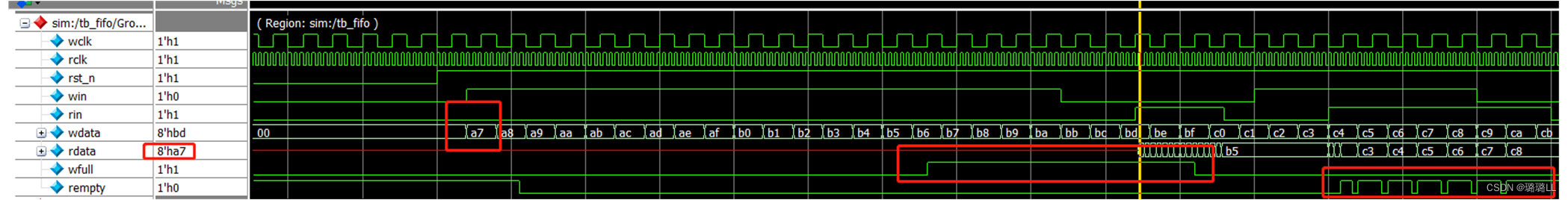

仿真图

4.FIFO相关问题

(1) FIFO中，为什么多比特格雷码编码能够用两级触发器同步

FIFO中，相邻格雷码只有一位数据发生变化，使用多组两级触发器同步时，只有一组触发器的采样信号发生变化，其他组的信号保持不变能够被正确采样，因此相当于只有1bit变化数据，因而可以使用两级触发器同步

关联问题：
为什么多比特数据不能用两级触发器同步

如果使用两级触发器对多比特数据进行同步，那么就需要多组两级触发器链，每组触发器链的第一级触发器都有可能产生亚稳态，稳定到错误电平。那么多组触发器就有可能发送多组电平出错，导致数据传输出错概率增大

(2) FIFO中，读空/写满信号会有设计错误吗

读空信号：写地址同步到读时钟域中，与读地址进行对比后(读地址=写地址)产生，采用的同步器一般是2级触发器链(2个周期的延迟)，也就是说写地址A同步到读时钟域时，写时钟域的写地址已经变为A+2。如果A和读地址B相等，产生读空信号，但实际上此时FIFO中还有两个数据，并没有真正空，由于我们产生读空信号，是为了防止真正读空时，读出重复错误的数据，因此提前把读空信号拉高，是我们可以接受的，不算是设计错误。
写满信号同理

(3)FIFO中，使用格雷码后产生亚稳态之后有什么影响

没有影响。
假设二进制1000，转为格雷码传输给读时钟域，没有产生亚稳态时，应该传输为1100，如果在传输过程中产生亚稳态，稳定到错误电平，传输给读时钟域的信号为0100(二进制0111对应的格雷码为0100,所以在上次传输(传输0111)和本次传输(1000)过程中，后三位不变，不会发生亚稳态)，和正确的地址相差为1，相当于提前一个周期拉高读空信号，因此不会造成影响。(写格雷码是“延时”过来的，因此不会造成影响)

此时，写时钟域操作的地址为0x8；
传递到读时钟域的地址为0x7；
因此，即使误产生了读空信号，此时FIFO中仍然有数据，不存在FIFO中无数据而读空信号未产生的错误

(4)大多数情形下，异步FIFO两端的时钟不是同频的，或者读快写慢，或者读慢写快，这时候进行地址同步的时候，可能会有地址遗漏，这会对空满信号判断产生影响吗

假设写慢读快

读空信号：写地址同步到读时钟域为慢到快，写地址能够被正确采样，同步后的写地址滞后与当前写地址（一般为二级同步器），“读空”信号被提前拉高。
写满信号：读地址同步到写时钟域为快到慢，读地址存在漏传现象。假设读地址从0-7，在数据同步过程中只传递了地址1,3,5，当同步地址为5时，实时读地址可能为7，相当于“在写时钟域还没反应过来的情况下，读时钟域又偷偷地读了几个数据”，这样读地址与写地址比较时，就不存在“写满”继续写操作，因此漏掉的地址没有对FIFO的逻辑操作产生影响。

(5) FIFO在跨时钟域时是怎么处理的

使用分离的读写模块，将时钟域分割开来，通过读空/写满信号进行指示，完成相应的读写操作。FIFO内部使用格雷码进行跨时钟域处理，因为FIFO的读写地址均为自增1，所以相邻格雷码之间只有1bit数据发生变化，可以使用两级同步器进行跨时钟域处理。

(6) FIFO中使用格雷码传输的特点

优点：1.相邻位只有一位数据发生变化，能够降低亚稳态发生概率；
2.并且即使发生亚稳态(逻辑误判)，也能够保证FIFO正常工作
缺点：需要增加相应的组合逻辑
