希尔伯特变换、AM、DSB、SSB、VSB调制

$hat{m}(t)$ 为 $m(t)$ 的希尔伯特变换，他们之间的时域与频域关系为$$ hat{m}(t)=m(t) * frac{1}{pi t}  \  hat{M}(omega)=M(omega)[-j  sgn(omega)] $$

$cos omega_c t$ 的希尔伯特变换为 $sin omega_c t$

$sin omega_c t$ 的希尔伯特变换为 $-cos omega_c t$

DSB：双边带

SSB：单边带

USB：上边带

LSB：下边带

VSB：残留边带

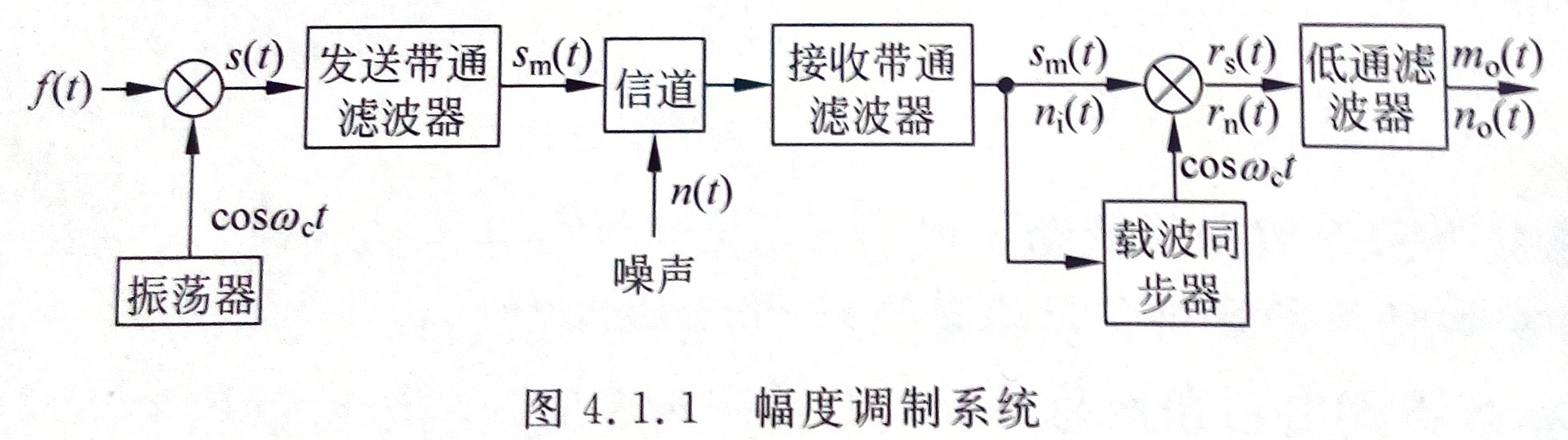

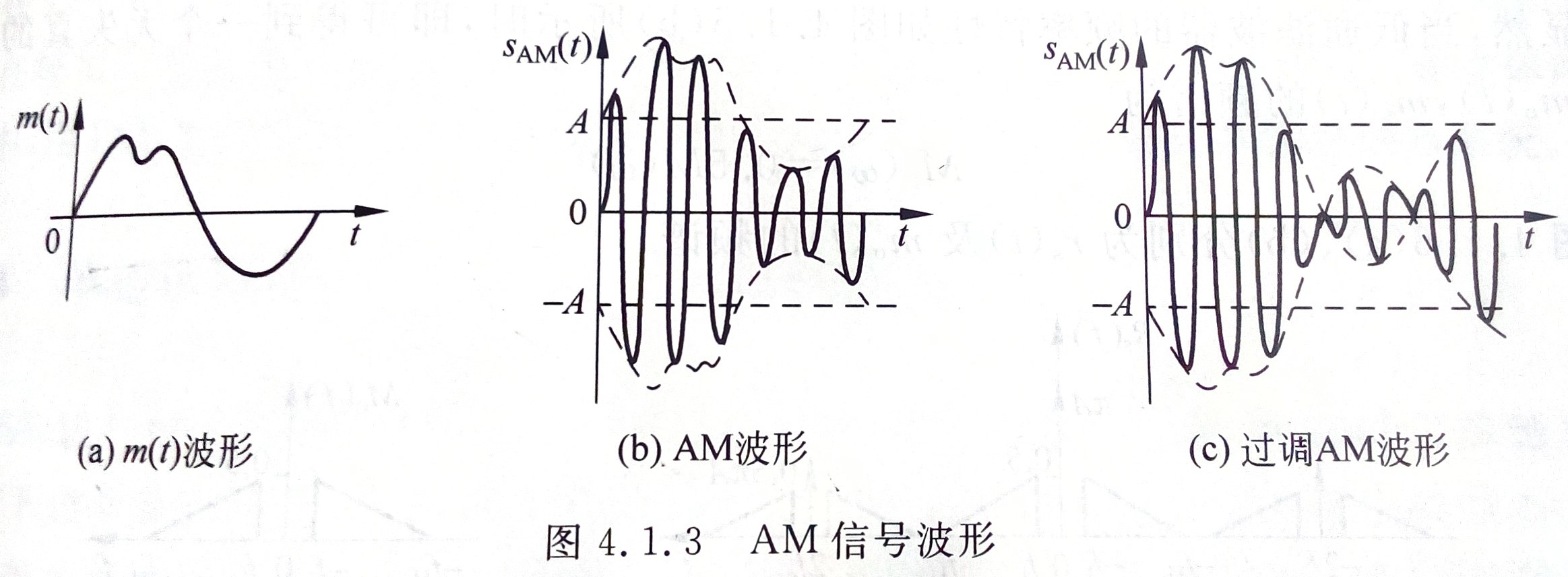

• 幅度调制（AM调制）



可见，AM信号的带宽为 $B_{AM}=2f_H$

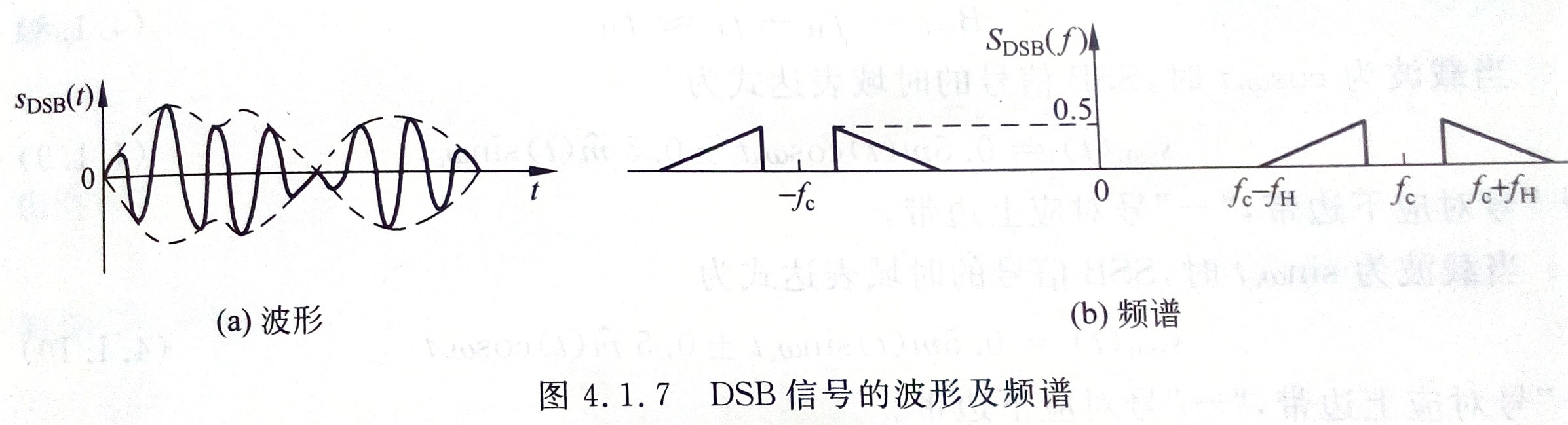

•  双边带调制（DSB调制）



 可见，DSB信号的带宽为 $B_{DSB}=2f_H$，因其频谱中无载波成分，常称为抑制载波双边带（DSB-SC）信号。

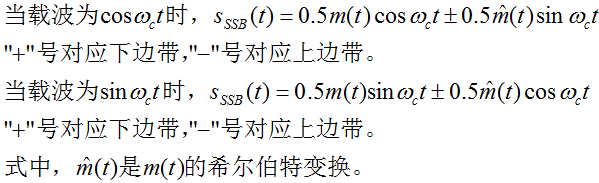

• 单边带调制（SSB调制）



即：cos 载波时

SSB信号的带宽：$B_{SSB}=f_H-f_L approx f_H $，一般基带信号 $f_H>>f_L$

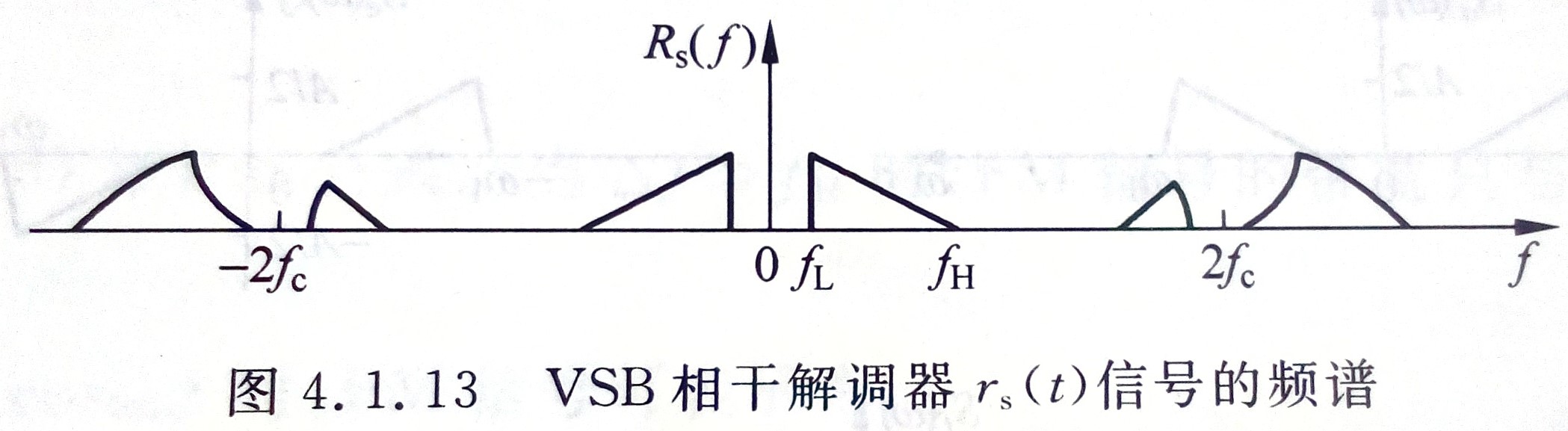

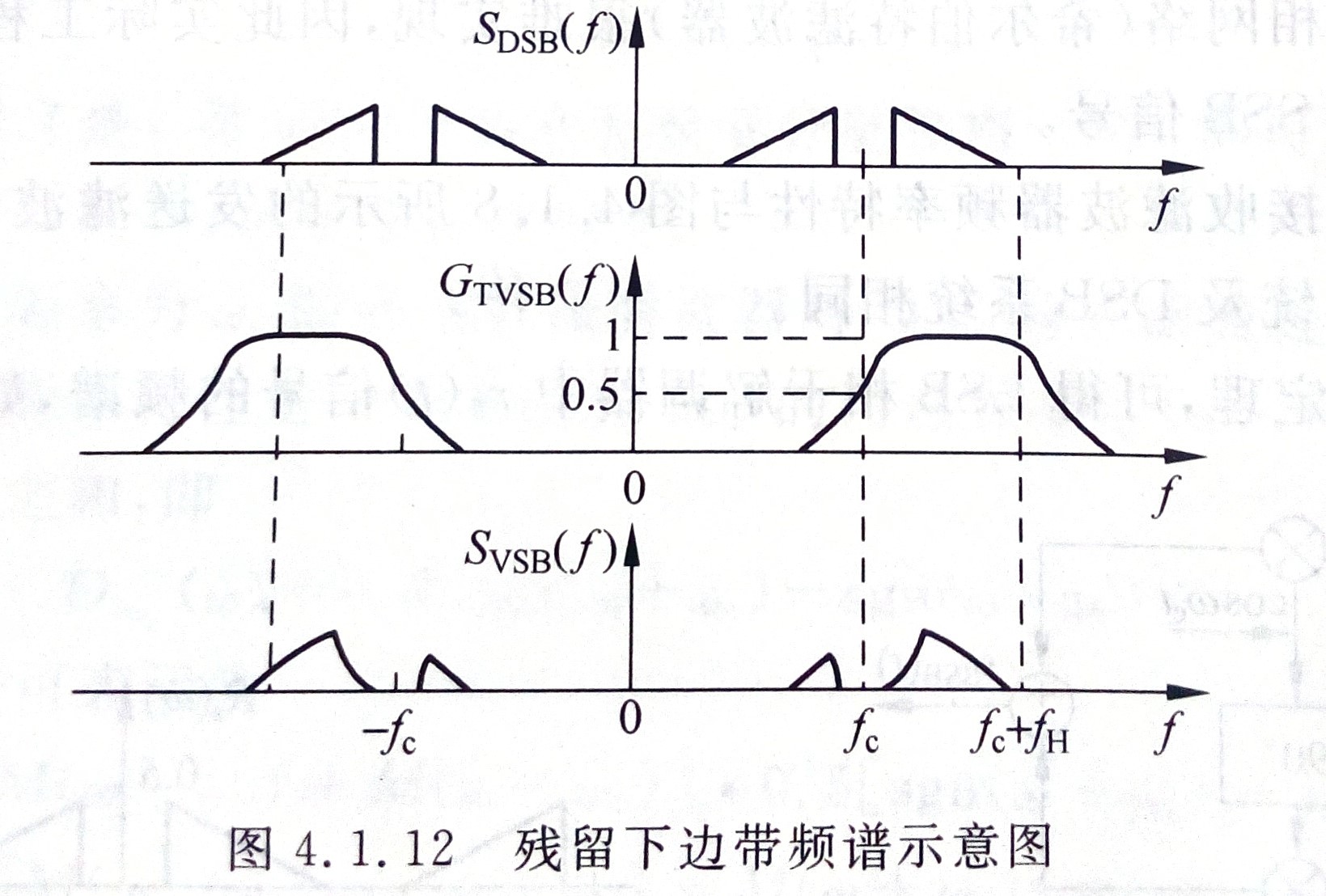

• 残留边带调制（VSB调制）



 带宽：$B_{VSB}>f_H$ 且 $B_{VSB} approx f_H$
