概述
目录
- 1.2FSK的调制原理
- 2.2FSK的解调原理
- 3.2FSK的代码
- 4.结果图
- 5.特点
1.2FSK的调制原理

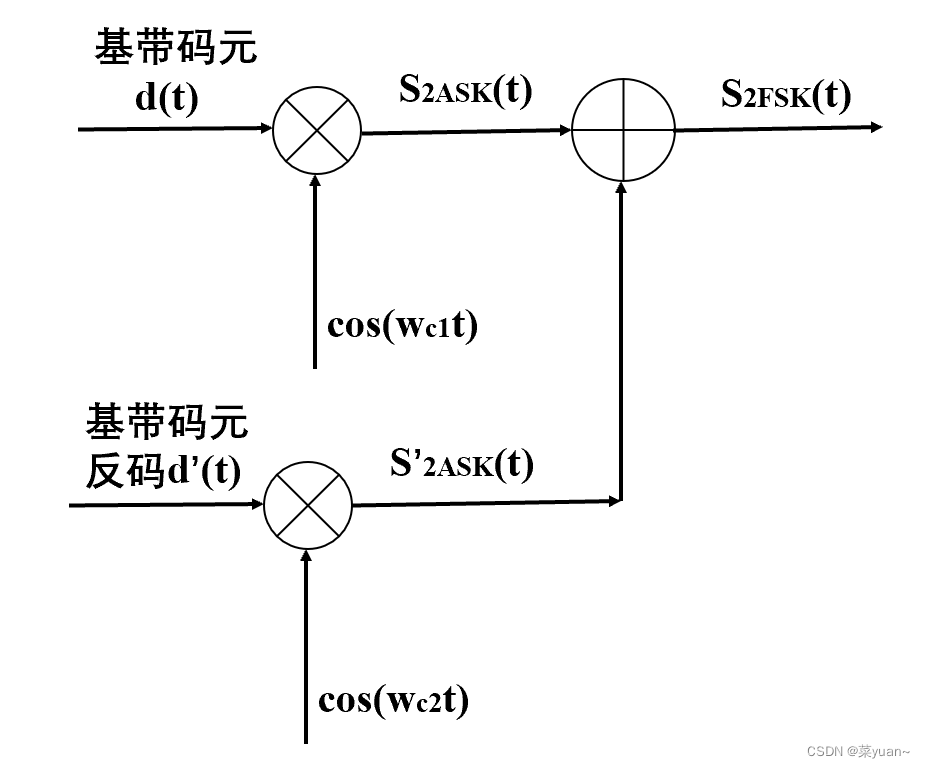

2FSK调制原理如下图所示，基带码元d(t)中码元为1时，波形为频率为f1的高频载波；基带码元d(t)中码元为0时，波形为频率为f2的高频载波实现2FSK信号的调制，即基带码元和f1的高频正弦波相乘生成2ASK，基带码元的反码和f2的高频正弦波相乘生成第二个2ASK，两个2ASK相加得到2FSK。

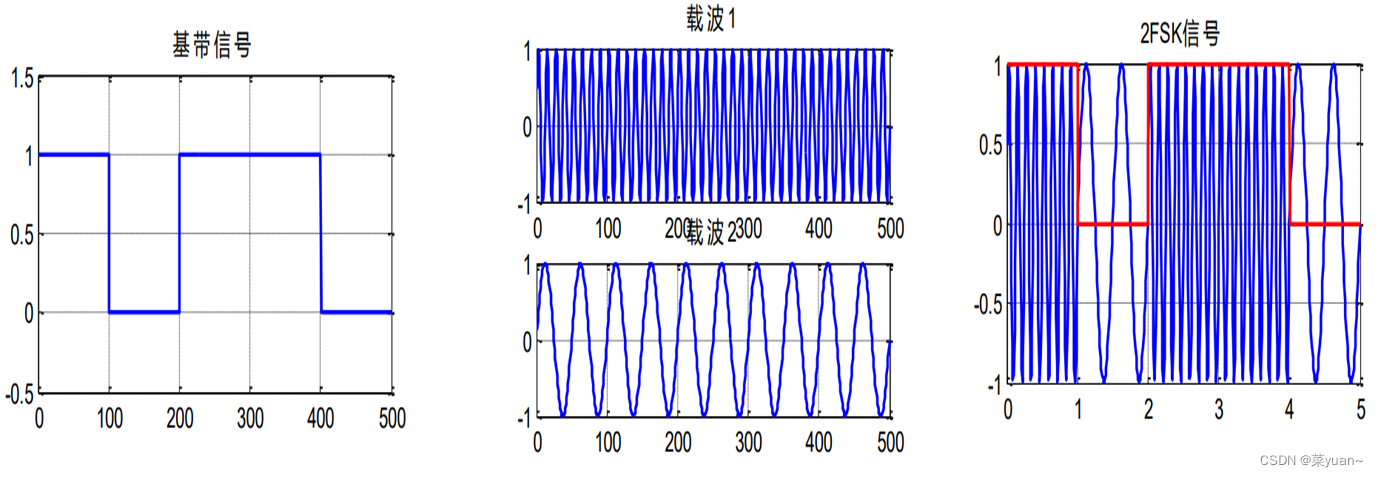

波形图如下图所示
2.2FSK的解调原理

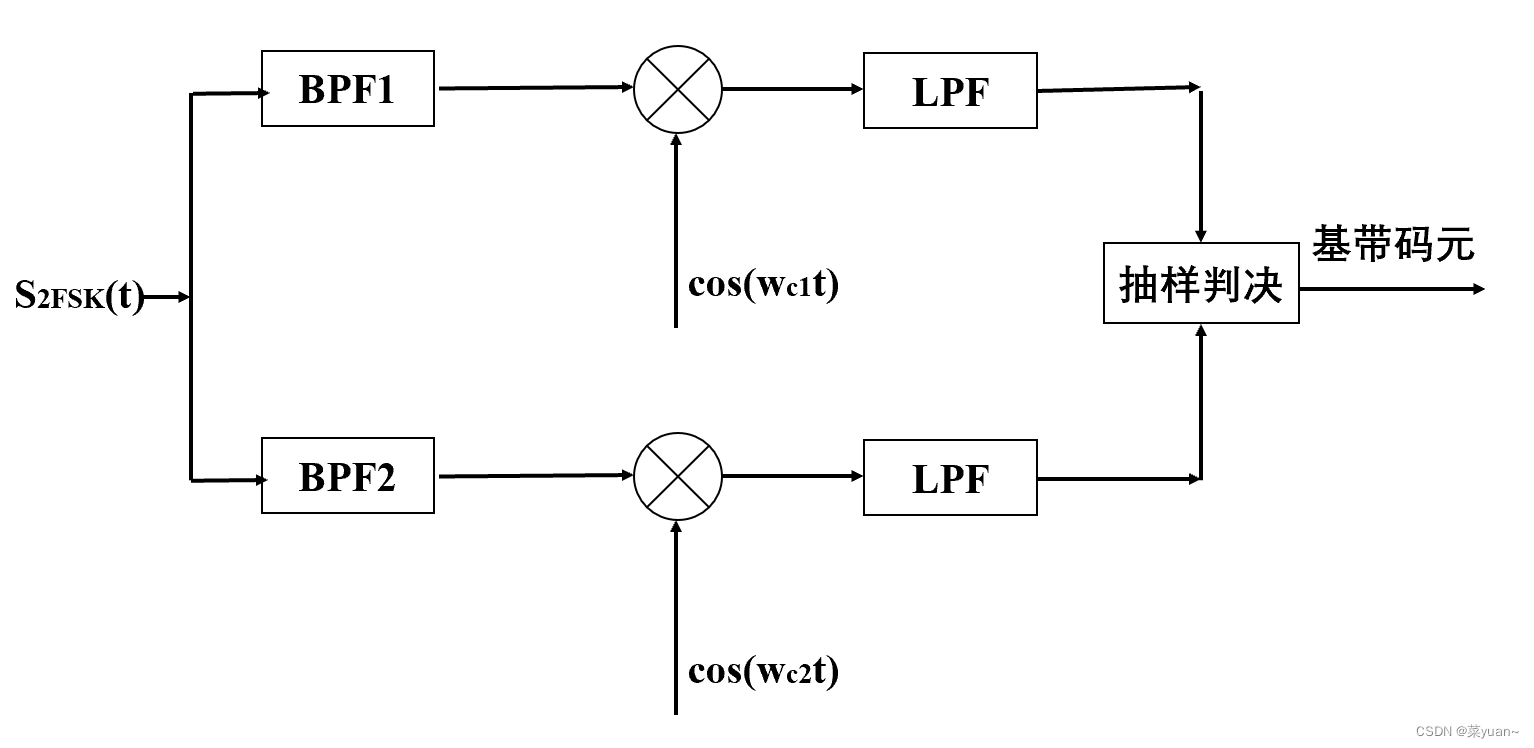

2FSK的解调原理如下图所示，2FSK信号经过信道传输之后，分为上下两路经过带通滤波器变成两路2ASK信号，再和对应的载波相乘，然后经过低通滤波后抽样判决恢复出原始基带码元信号。
3.2FSK的代码
clear all; % 清除所有变量
close all; % 关闭所有窗口
clc; % 清屏
%% 基本参数
M=10; % 产生码元数
L=100; % 每码元复制L次,每个码元采样次数
Ts=0.001; % 每个码元的宽度,即码元的持续时间
Rb=1/Ts; % 码元速率1K
dt=Ts/L; % 采样间隔
TotalT=M*Ts; % 总时间
t=0:dt:TotalT-dt; % 时间
Fs=1/dt; % 采样间隔的倒数即采样频率
%% 产生单极性波形
wave=randi([0,1],1,M); % 产生二进制随机码,M为码元个数
fz=ones(1,L); % 定义复制的次数L,L为每码元的采样点数
x1=wave(fz,:); % 将原来wave的第一行复制L次，称为L*M的矩阵
jidai=reshape(x1,1,L*M); % 产生单极性不归零矩形脉冲波形，将刚得到的L*M矩阵，按列重新排列形成1*(L*M)的矩阵
%% 基带信号取反
jidai2=ones(1,length(jidai));% 产生和jidai相同长度的jidai2
% 基带信号取反即jidai为1的时候，jidai2为0;jidai为0的时候，jidai2为1
for n=1:length(jidai)
if jidai(n)==1
jidai2(n)=0;
else
jidai2(n)=1;
end
end
%% 2FSK调制
fc1=2000; % 载波1频率2kHz
zb1=cos(2*pi*fc1*t); % 载波1信号
fsk1=jidai.*zb1; % 基带信号1和载波1相乘
fc2=10000; % 载波2频率10kHz
zb2=cos(2*pi*fc2*t); % 载波2信号
fsk2=jidai2.*zb2; % 基带信号2和载波2相乘
fsk=fsk1+fsk2; % 2FSK的调制
figure(1); % 绘制第1幅图
subplot(211); % 窗口分割成2*1的，当前是第1个子图
plot(t,jidai,'LineWidth',2) % 绘制基带码元波形，线宽为2
title('基带信号波形')% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
axis([0,TotalT,-0.1,1.1]) % 坐标范围限制
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(t,fsk,'LineWidth',2); % 绘制2FSK的波形
title('2FSK信号波形') % 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
axis([0,TotalT,-1.1,1.1]); % 坐标范围限制
%% 信号经过高斯白噪声信道
fsk=awgn(fsk,20); % 信号fsk中加入白噪声，信噪比为SNR=20dB
figure(2); % 绘制第2幅图
subplot(311); % 窗口分割成3*1的，当前是第1个子图
plot(t,fsk,'LineWidth',2); % 绘制2FSK信号加入白噪声的波形
axis([0,TotalT,-1.5,1.5]); % 坐标范围设置
title('通过高斯白噪声信道后的信号');% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
%% 带通滤波器设计
%% 第一个带通滤波器设计
fp1=2*(fc1-Rb); % 第一个带通滤波器频率1
fs1=2*(fc1+Rb); % 第一个带通滤波器频率2
b1=fir1(30, [fp1/Fs fs1/Fs], boxcar(31));% 生成fir滤波器系统函数中分子多项式的系数
% fir1函数三个参数分别是阶数，数字截止频率，滤波器类型
% 这里是生成了30阶(31个抽头系数)的矩形窗带通滤波器
[h1,w1]=freqz(b1, 1,512); % 生成fir滤波器的频率响应
% freqz函数的三个参数分别是滤波器系统函数的分子多项式的系数，分母多项式的系数(fir滤波器分母系数为1)和采样点数(默认)512
band1=fftfilt(b1,fsk); % 对信号进行滤波，fsk是等待滤波的信号，b1是fir滤波器的系统函数的分子多项式系数
subplot(312) % 窗口分割成3*1的，当前是第2个子图
plot(t,band1,'LineWidth',2) % 绘制经过低通滤波器后的信号
axis([0,TotalT,-1.1,1.1]); % 设置坐标范围
title("fsk经过带通滤波器1后的信号");% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
%% 第二个带通滤波器设计
fp2=2*(fc2-Rb); % 第二个带通滤波器频率1
fs2=2*(fc2+Rb); % 第二个带通滤波器频率2
b2=fir1(30, [fp2/Fs fs2/Fs], boxcar(31));% 生成fir滤波器系统函数中分子多项式的系数
% fir1函数三个参数分别是阶数，数字截止频率，滤波器类型
% 这里是生成了30阶(31个抽头系数)的矩形窗带通滤波器
[h2,w2]=freqz(b2, 1,512); % 生成fir滤波器的频率响应
% freqz函数的三个参数分别是滤波器系统函数的分子多项式的系数，分母多项式的系数(fir滤波器分母系数为1)和采样点数(默认)512
band2=fftfilt(b2,fsk); % 对信号进行滤波，fsk是等待滤波的信号，b2是fir滤波器的系统函数的分子多项式系数
subplot(313) % 窗口分割成3*1的，当前是第3个子图
plot(t,band2,'LineWidth',2) % 绘制经过低通滤波器后的信号
axis([0,TotalT,-1.1,1.1]); % 设置坐标范围
title("fsk经过带通滤波器2后的信号");% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签

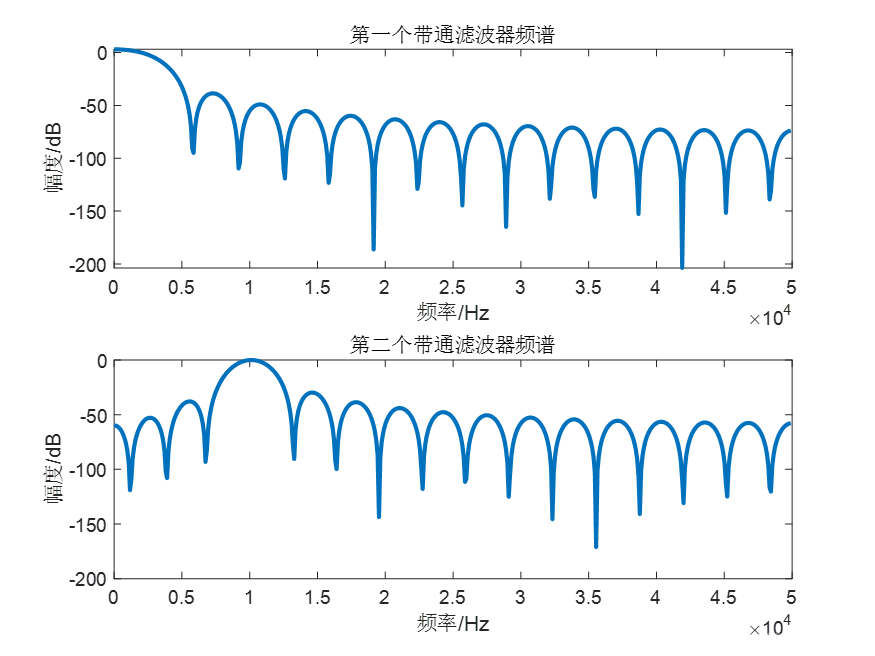

%% 带通滤波器的频谱
figure(3); % 绘制第3幅图
subplot(211); % 窗口分割成2*1的，当前是第1个子图
plot(w1/pi*Fs/2,20*log(abs(h1)),'LineWidth',2);% 绘制滤波器的幅频响应
xlabel('频率/Hz'); % x轴标签
ylabel('幅度/dB'); % y轴标签
title('第一个带通滤波器频谱'); % 标题
subplot(212); % 窗口分割成2*1的，当前是第2个子图
plot(w2/pi*Fs/2,20*log(abs(h2)),'LineWidth',2);% 绘制滤波器的幅频响应
xlabel('频率/Hz'); % x轴标签
ylabel('幅度/dB'); % y轴标签
title('第二个带通滤波器频谱'); % 标题
%% 解调部分
%% fsk信号经过第一个带通滤波后和载波1相乘
figure(4); % 绘制第4幅图
jt1=band1.*(-zb1); % 相干解调，乘以相干载波
subplot(211) % 窗口分割成2*1的，当前是第2个子图
plot(t,jt1,'LineWidth',1) % 绘制乘以相干载波后的信号
axis([0,TotalT,-1.5,1.5]); % 设置坐标范围
title("乘以相干载波后的信号")% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
%% fsk信号经过第一个带通滤波后和载波1相乘
jt2=band2.*(-zb2); % 相干解调，乘以相干载波
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(t,jt2,'LineWidth',1) % 绘制乘以相干载波后的信号
axis([0,TotalT,-1.5,1.5]); % 设置坐标范围
title("乘以相干载波后的信号")% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
%% 加噪信号经过滤波器
%% 低通滤波器设计
fp3=2*Rb; % 低通滤波器截止频率
b3=fir1(30, fp3/Fs, boxcar(31));% 生成fir滤波器系统函数中分子多项式的系数
% fir1函数三个参数分别是阶数，数字截止频率，滤波器类型
% 这里是生成了30阶(31个抽头系数)的矩形窗滤波器
[h3,w3]=freqz(b3, 1,512); % 生成fir滤波器的频率响应
% freqz函数的三个参数分别是滤波器系统函数的分子多项式的系数，分母多项式的系数(fir滤波器分母系数为1)和采样点数(默认)512
lvbo1=fftfilt(b3,jt1); % 对信号进行滤波，jt1是等待滤波的信号，b3是fir滤波器的系统函数的分子多项式系数
lvbo2=fftfilt(b3,jt2); % 对信号进行滤波，jt2是等待滤波的信号，b3是fir滤波器的系统函数的分子多项式系数
figure(5); % 绘制第5幅图
subplot(311) % 窗口分割成3*1的，当前是第1个子图
plot(t,lvbo1,'LineWidth',2) % 绘制经过低通滤波器后的信号
axis([0,TotalT,-0.1,1.1]); % 设置坐标范围
title("经过低通滤波器后的信号");% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
subplot(312) % 窗口分割成3*1的，当前是第2个子图
plot(t,lvbo2,'LineWidth',2) % 绘制经过低通滤波器后的信号
axis([0,TotalT,-0.1,1.1]); % 设置坐标范围
title("经过低通滤波器后的信号");% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
subplot(313); % 窗口分割成3*1的，当前是第3个子图
plot(w3/pi*Fs/2,20*log(abs(h3)),'LineWidth',2); % 绘制滤波器的幅频响应
xlabel('频率/Hz'); % x轴标签
ylabel('幅度/dB'); % y轴标签
title('低通滤波器频谱'); % 标题

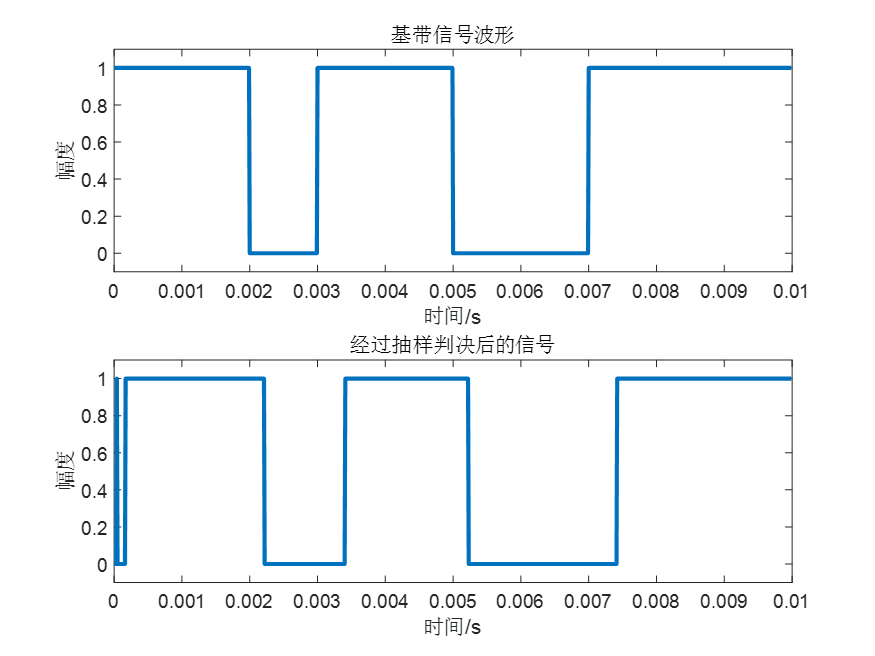

%% 抽样判决
pdst=1*(lvbo1>lvbo2); % 上面支路信号大于下面支路信号判决为1，否则为0
figure(6); % 绘制第6幅图
subplot(211); % 窗口分割成2*1的，当前是第1个子图
plot(t,jidai,'LineWidth',2) % 绘制基带码元波形，线宽为2
title('基带信号波形'); % 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
axis([0,TotalT,-0.1,1.1]) % 坐标范围限制
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(t,pdst,'LineWidth',2) % 画出经过抽样判决后的信号
axis([0,TotalT,-0.1,1.1]); % 设置坐标范用
title("经过抽样判决后的信号")% 标题
xlabel('时间/s'); % x轴标签
ylabel('幅度'); % y轴标签
%% 绘制频谱

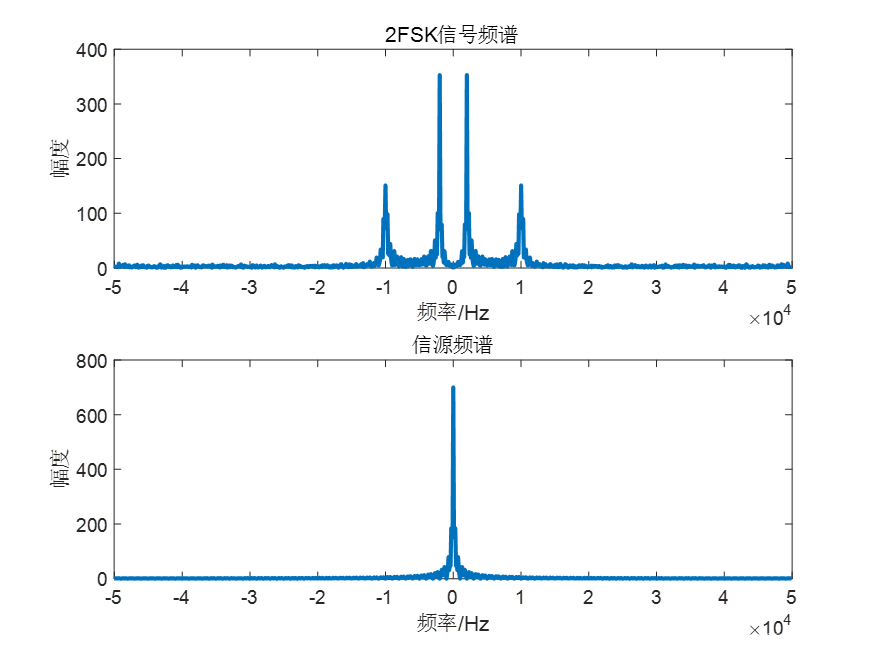

%% 2FSK信号频谱
T=t(end); % 时间
df=1/T; % 频谱分辨率
N=length(fsk); % 采样长度
f=(-N/2:N/2-1)*df; % 频率范围
sf=fftshift(abs(fft(fsk)));% 对2FSK信号采用快速傅里叶变换并将0-fs频谱移动到-fs/2-fs/2
figure(7) % 绘制第7幅图
subplot(211) % 窗口分割成2*1的，当前是第1个子图
plot(f,sf,'LineWidth',2) % 绘制调制信号频谱
title("2FSK信号频谱") % 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
%% 信源频谱
mf=fftshift(abs(fft(jidai)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf,'LineWidth',2) % 绘制信源频谱波形
title("信源频谱") % 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签

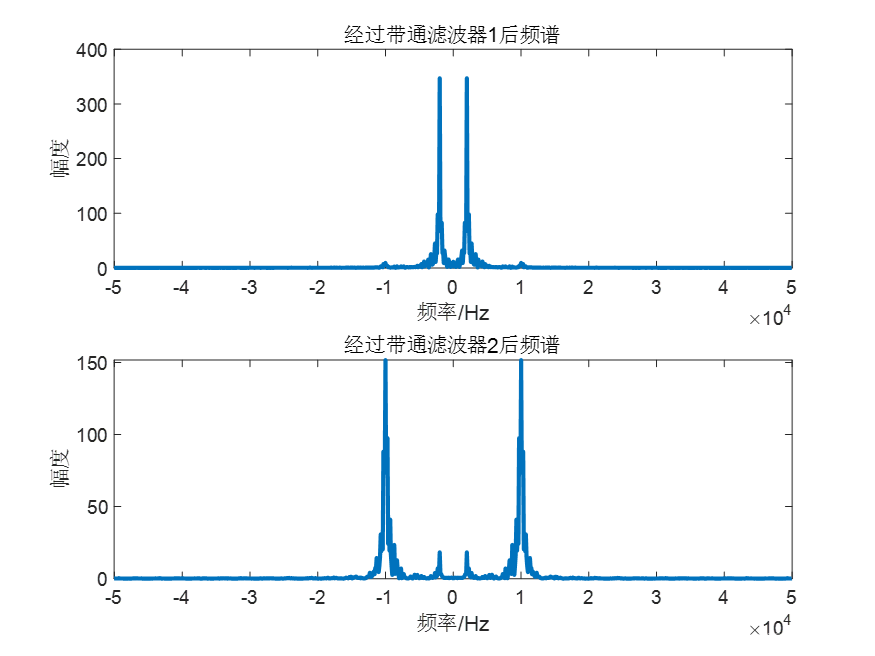

%% 经过带通滤波器1后频谱
figure(8); % 绘制第8幅图
mf2=fftshift(abs(fft(band1)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(211) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf2,'LineWidth',2) % 绘制信源频谱波形
title("经过带通滤波器1后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
%% 经过带通滤波器2后频谱
mf3=fftshift(abs(fft(band2)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf3,'LineWidth',2) % 绘制信源频谱波形
title("经过带通滤波器2后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
%% 上面支路和载波1相乘后频谱
figure(9); % 绘制第9幅图
mf4=fftshift(abs(fft(jt1)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(211) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf4,'LineWidth',2) % 绘制信源频谱波形
title("上面支路和载波1相乘后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
%% 下面支路和载波2相乘后频谱
mf5=fftshift(abs(fft(jt2)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf5,'LineWidth',2) % 绘制信源频谱波形
title("下面支路和载波2相乘后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签

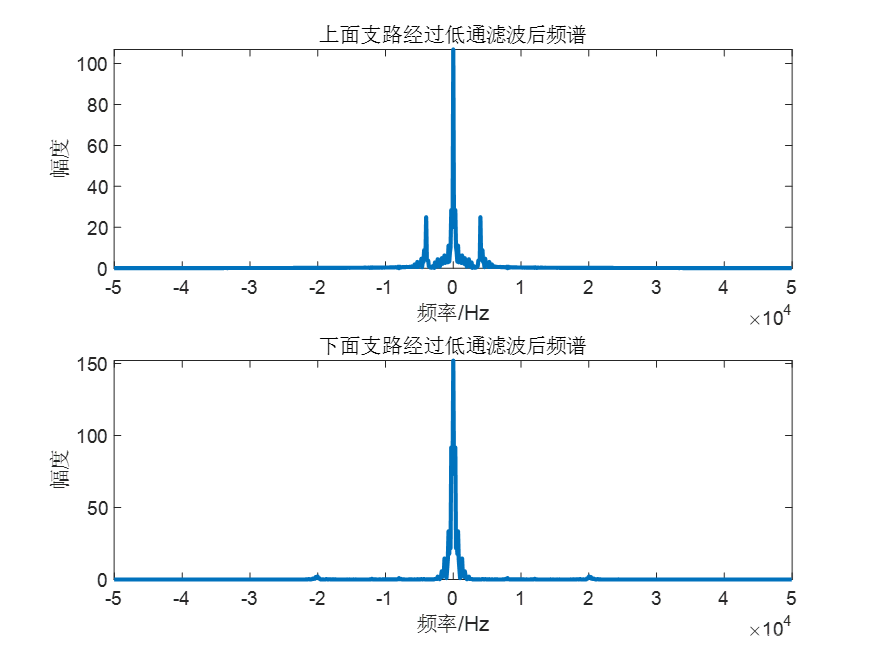

%% 上面支路经过低通滤波后频谱
figure(10); % 绘制第10幅图
mf6=fftshift(abs(fft(lvbo1)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(211) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf6,'LineWidth',2) % 绘制信源频谱波形
title("上面支路经过低通滤波后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
%% 下面支路经过低通滤波后频谱
mf7=fftshift(abs(fft(lvbo2)));%对信源信号采用快速傅里叶变换并移到矩阵中心
subplot(212) % 窗口分割成2*1的，当前是第2个子图
plot(f,mf7,'LineWidth',2) % 绘制信源频谱波形
title("下面支路经过低通滤波后频谱");% 标题
xlabel('频率/Hz'); % x轴标签
ylabel('幅度'); % y轴标签
4.结果图

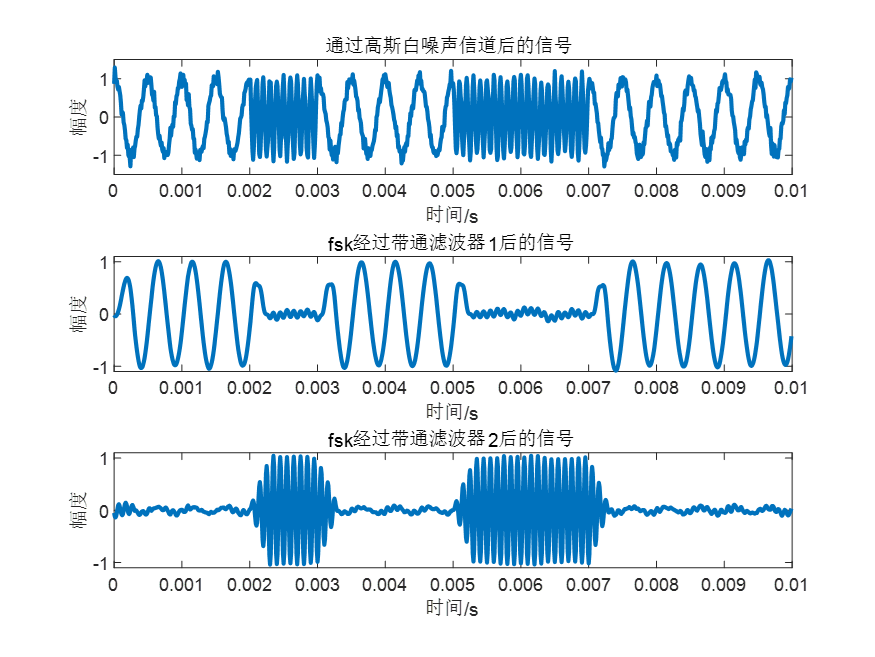

结果图中2FSK信号是经过信道，加了高斯白噪声的。
如果不想加噪声，把下面这行代码注释即可。
fsk=awgn(fsk,20); % 信号fsk中加入白噪声，信噪比为SNR=20dB
5.特点
抗噪声能力一般，但是可用于多径信道中，抗多径能力强。
