1.DAC基础

大多数STM32芯片会自带DAC输出模块（12 位数字输入，电压输出型的 DAC）

例如常用的STM32F103RCT6 （ RAM48K FLASH 256K），芯片的DAC有两个输出通道

本次实验使用单 DAC 通道 1，采用 12 位右对齐格式输出。

STM32F103 参考手册P185：

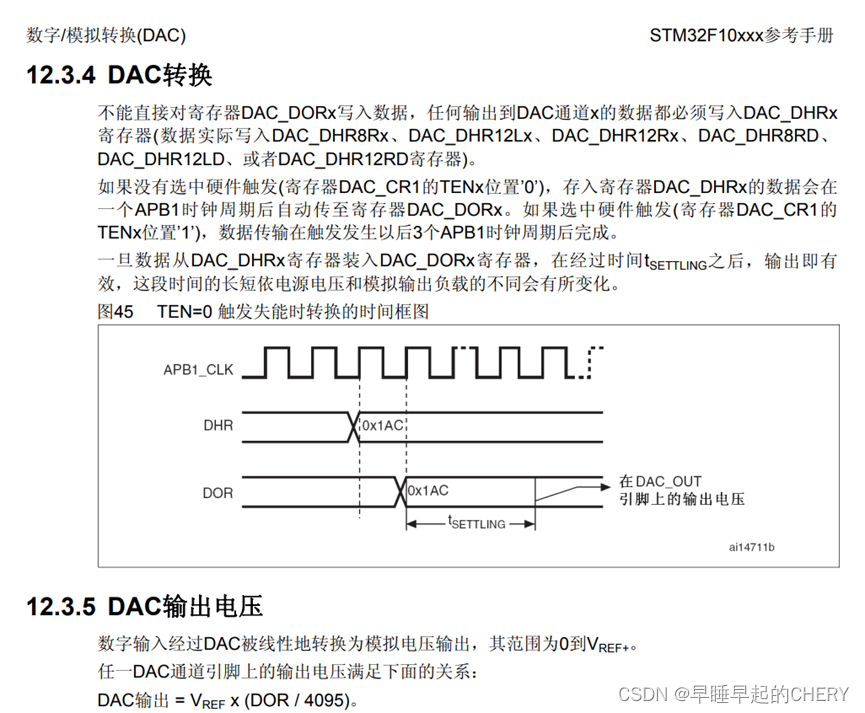

DAC过程，简要概括为：给DAC_DORx寄存器赋值，然后DAC模块处理，经过t_setting 后，模拟输出引脚变化。从STM32F103RCT6 的数据手册查到 t_setting 的最大是 4us。所以 DAC 的转换速度最快是： 1/4μs=250KHz 左右。同时，这个频率也远小于芯片主频72MHz，满足方波占空比调制-DAC输出的要求。

2.启用DAC的一般步骤

开启PORTA时钟。 STM32F103RCT6的DAC通道1在PA4 。所以先开启引脚A系列的时钟，引脚模式设置为模拟输入（因为使能 DAC 通道之后，相应的 GPIO 引脚会自动与 DAC 的模拟输出相连，设置为输入是为了避免额外的干扰-之后可以测试一下设置输出模式是否可行）

Code：

复制代码

1
2
3
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE ); //使能 PORTA时钟
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //引脚配置 模拟输入

step2：使能DAC1的时钟。查数据手册，找到DAC模块的时钟，调用固件库中的函数开启：

复制代码

1
RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE );  //使能 DAC 通道时钟

step3：初始化工作模式：

本次使用单通道使能，通道1输出缓存关闭，触发响应关闭，波形发生器（三角、方波）关闭。只需要最基础的DAC输出，调用的函数是dac固件库中的：

void DAC_Init(uint32_t DAC_Channel, DAC_InitTypeDef* DAC_InitStruct)

函数的参数都在结构体DAC_InitType中定义：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
typedef struct

{

  uint32_t DAC_Trigger;    //在此值为 DAC_Trigger_None。

  uint32_t DAC_WaveGeneration;     //是否使用波形发生  None

  uint32_t DAC_LFSRUnmask_TriangleAmplitude;  //屏蔽/幅值选择器,只有在波形发生时生效

  uint32_t DAC_OutputBuffer;          // Disable  DAC1 输出缓存关闭

}DAC_InitTypeDef;

/*是否启用触发功能：有些时候需要按键可调输出的电压值。其中一种方法是使用外部中断EXTI9, 另外一种方法就是使用软件触发。如果将DAC_InitTypeDef.DAC_Trigger设置为DAC_Trigger_None, 那么，不需要其他任何的触发源，直接使用DAC_SetChannelxData(),就可以设定输出电压的大小。如果使用了软件触发，那么，每次在使用DAC_SetChannelxData()修改输出电压后，还需要调用DAC_SoftwareTriggerCmd(),目的是使能软件触发*/

step4：通道1输出使能

复制代码

1
DAC_Cmd(DAC_Channel_1, ENABLE); //使能 DAC1

step5：设置DAC值：

void DAC_SetChannel1Data(uint32_t DAC_Align, uint16_t Data)

也是固件中的函数，源代码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

/**
  * @brief  Set the specified data holding register value for DAC channel1.
  * @param  DAC_Align: Specifies the data alignment for DAC channel1.
  *   This parameter can be one of the following values:
  *     @arg DAC_Align_8b_R: 8bit right data alignment selected
  *     @arg DAC_Align_12b_L: 12bit left data alignment selected
  *     @arg DAC_Align_12b_R: 12bit right data alignment selected
  * @param  Data : Data to be loaded in the selected data holding register.
  * @retval None
  */
void DAC_SetChannel1Data(uint32_t DAC_Align, uint16_t Data)
{
  __IO uint32_t tmp = 0;

  /* Check the parameters */
  assert_param(IS_DAC_ALIGN(DAC_Align));
  assert_param(IS_DAC_DATA(Data));

  tmp = (uint32_t)DAC_BASE;
  tmp += DHR12R1_OFFSET + DAC_Align;

  /* Set the DAC channel1 selected data holding register */
  *(__IO uint32_t *) tmp = Data;
}

首先第一个参数选12位D输入还是8位D（Right or Left）输入

第二个参数就是输出的值。注意第二个参数值 12位的话是在0~4095（2^12-1） 8位在0~255

此外，也可以在软件内读取通道输出值：DAC_GetDataOutputValue(DAC_Channel_1);

3.DAC initial

复制代码

#include "dac.h"

//
//本程序源自：
//正点原子@ALIENTEK
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//
//DAC通道1输出初始化
void Dac1_Init(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;
	DAC_InitTypeDef DAC_InitType;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE );	  //使能PORTA通道时钟
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE );	  //使能DAC通道时钟

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;				 // 端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; 		 //模拟输入
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_SetBits(GPIOA,GPIO_Pin_4)	;//PA.4 输出高

	DAC_InitType.DAC_Trigger=DAC_Trigger_None;	//不使用触发功能 TEN1=0
	DAC_InitType.DAC_WaveGeneration=DAC_WaveGeneration_None;//不使用波形发生
	DAC_InitType.DAC_LFSRUnmask_TriangleAmplitude=DAC_LFSRUnmask_Bit0;//屏蔽、幅值设置
	DAC_InitType.DAC_OutputBuffer=DAC_OutputBuffer_Disable ;	//DAC1输出缓存关闭 BOFF1=1
  DAC_Init(DAC_Channel_1,&DAC_InitType);	 //初始化DAC通道1

DAC_Cmd(DAC_Channel_1, ENABLE);  //使能DAC1

  DAC_SetChannel1Data(DAC_Align_12b_R, 0);  //12位右对齐数据格式设置DAC值

}

//设置通道1输出电压
//vol:0~3300,代表0~3.3V
void Dac1_Set_Vol(u16 vol)
{
	float temp=vol;
	temp/=1000;
	temp=temp*4096/3.3;
	DAC_SetChannel1Data(DAC_Align_12b_R,temp);//12位右对齐数据格式设置DAC值
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#include "dac.h"

//
//本程序源自：
//正点原子@ALIENTEK
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//
//DAC通道1输出初始化
void Dac1_Init(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;
	DAC_InitTypeDef DAC_InitType;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE );	  //使能PORTA通道时钟
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE );	  //使能DAC通道时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;				 // 端口配置
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; 		 //模拟输入
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_SetBits(GPIOA,GPIO_Pin_4)	;//PA.4 输出高

	DAC_InitType.DAC_Trigger=DAC_Trigger_None;	//不使用触发功能 TEN1=0
	DAC_InitType.DAC_WaveGeneration=DAC_WaveGeneration_None;//不使用波形发生
	DAC_InitType.DAC_LFSRUnmask_TriangleAmplitude=DAC_LFSRUnmask_Bit0;//屏蔽、幅值设置
	DAC_InitType.DAC_OutputBuffer=DAC_OutputBuffer_Disable ;	//DAC1输出缓存关闭 BOFF1=1
  DAC_Init(DAC_Channel_1,&DAC_InitType);	 //初始化DAC通道1

	DAC_Cmd(DAC_Channel_1, ENABLE);  //使能DAC1

  DAC_SetChannel1Data(DAC_Align_12b_R, 0);  //12位右对齐数据格式设置DAC值

}

//设置通道1输出电压
//vol:0~3300,代表0~3.3V
void Dac1_Set_Vol(u16 vol)
{
	float temp=vol;
	temp/=1000;
	temp=temp*4096/3.3;
	DAC_SetChannel1Data(DAC_Align_12b_R,temp);//12位右对齐数据格式设置DAC值
}

initial函数就是把上面的步骤做了一个封装。

void Dac1_Set_Vol(u16 vol)函数支持float电压换算，不然每次调用DAC_SetChannel1Data()时都得换算一下。

4.DAC高频实验

在主函数里测DAC的最高频，然后在LCD上现实。首先用一个up-down循环，让DAC输出一直变化，然后每次变化Fre++ 。每秒在定时器中清空一次Fre，然后记录最高的Fre，即为DAC最高频。

复制代码

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "adc.h"
#include "dac.h"
#include "timer.h"

u32 Fre=0; //extern 变量定义为全局变量
u16 adcx;
float temp;
u8 dvup=1;

u32 HighestFre=0;
u16 dacval=0;


 int main(void)
 {

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
	delay_init();	    	 //延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	LCD_Init();			   	//初始化LCD
 	Adc_Init();		  		//ADC初始化
	Dac1_Init();		 	//DAC通道1初始化
	TIM3_Int_Init(9999,7199);//10Khz的计数频率，计数到10000为1000ms


	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"Mini STM32");
	LCD_ShowString(60,70,200,16,16,"DAC TEST");
	LCD_ShowString(60,90,200,16,16,"2020/6/30");
	LCD_ShowString(60,120,200,16,16,"HF:");
	//显示提示信息
	POINT_COLOR=BLUE;//设置字体为蓝色
	LCD_ShowString(60,150,200,16,16,"DAC VAL:");
	LCD_ShowString(60,170,200,16,16,"DAC VOL:0.000V");
	LCD_ShowString(60,190,200,16,16,"ADC VOL:0.000V");

	DAC_SetChannel1Data(DAC_Align_12b_R, 0);//设置DAC1通道 12位R对其，输出0

	while(1)
	{

		if(dvup){
			if(dacval<4000)  dacval+=20;
			else dvup=0;
		}
		else{
			if(dacval>200)  dacval-=20;
			else dvup=1;
		}

		DAC_SetChannel1Data(DAC_Align_12b_R, dacval);//DAC输出
		Fre++;

}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "adc.h"
#include "dac.h"
#include "timer.h"



u32 Fre=0; //extern 变量定义为全局变量
u16 adcx;
float temp;
u8 dvup=1;

u32 HighestFre=0;
u16 dacval=0;


 int main(void)
 {



	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);// 设置中断优先级分组2
	delay_init();	    	 //延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	LCD_Init();			   	//初始化LCD
 	Adc_Init();		  		//ADC初始化
	Dac1_Init();		 	//DAC通道1初始化
	TIM3_Int_Init(9999,7199);//10Khz的计数频率，计数到10000为1000ms


	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"Mini STM32");
	LCD_ShowString(60,70,200,16,16,"DAC TEST");
	LCD_ShowString(60,90,200,16,16,"2020/6/30");
	LCD_ShowString(60,120,200,16,16,"HF:");
	//显示提示信息
	POINT_COLOR=BLUE;//设置字体为蓝色
	LCD_ShowString(60,150,200,16,16,"DAC VAL:");
	LCD_ShowString(60,170,200,16,16,"DAC VOL:0.000V");
	LCD_ShowString(60,190,200,16,16,"ADC VOL:0.000V");

	DAC_SetChannel1Data(DAC_Align_12b_R, 0);//设置DAC1通道 12位R对其，输出0

	while(1)
	{

		if(dvup){
			if(dacval<4000)  dacval+=20;
			else dvup=0;
		}
		else{
			if(dacval>200)  dacval-=20;
			else dvup=1;
		}

		DAC_SetChannel1Data(DAC_Align_12b_R, dacval);//DAC输出
		Fre++;


	}
}

在定时器中断中设置刷新LCD，main程序内尽可能快地更新DAC次数。

定时器 timer.c 中的IRQHandler:

复制代码

extern u32 Fre;
extern u16 adcx;
extern float temp;
extern u8 dvup;
extern u32 HighestFre;
extern u16 dacval;
u32 tempu32;

void TIM3_IRQHandler(void)   //TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
		{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );  //清除TIMx的中断待处理位:TIM 中断源

		if(Fre>HighestFre) HighestFre=Fre;
		tempu32=HighestFre;
		LCD_ShowxNum(100,120,tempu32,8,16,0); //显示highest frequency

adcx=DAC_GetDataOutputValue(DAC_Channel_1);//DAC
		LCD_ShowxNum(124,150,adcx,4,16,0);     	//显示DAC寄存器值
		temp=(float)adcx*(3.3/4096);			//得到DAC电压值
		adcx=temp;
		LCD_ShowxNum(124,170,temp,1,16,0);     	//显示电压值整数部分
		temp-=adcx;
		temp*=1000;
		LCD_ShowxNum(140,170,temp,3,16,0X80); 	//显示电压值的小数部分
		adcx=Get_Adc_Average(ADC_Channel_1,10);		//得到ADC转换值
		temp=(float)adcx*(3.3/4096);			//得到ADC电压值
		adcx=temp;
		LCD_ShowxNum(124,190,temp,1,16,0);     	//显示电压值整数部分
		temp-=adcx;
		temp*=1000;
		LCD_ShowxNum(140,190,temp,3,16,0X80); 	//显示电压值的小数部分

		LED0=!LED0;

		Fre=0;
		}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
extern u32 Fre;
extern u16 adcx;
extern float temp;
extern u8 dvup;
extern u32 HighestFre;
extern u16 dacval;
u32 tempu32;


void TIM3_IRQHandler(void)   //TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
		{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );  //清除TIMx的中断待处理位:TIM 中断源

		if(Fre>HighestFre) HighestFre=Fre;
		tempu32=HighestFre;
		LCD_ShowxNum(100,120,tempu32,8,16,0); //显示highest frequency


		adcx=DAC_GetDataOutputValue(DAC_Channel_1);//DAC
		LCD_ShowxNum(124,150,adcx,4,16,0);     	//显示DAC寄存器值
		temp=(float)adcx*(3.3/4096);			//得到DAC电压值
		adcx=temp;
		LCD_ShowxNum(124,170,temp,1,16,0);     	//显示电压值整数部分
		temp-=adcx;
		temp*=1000;
		LCD_ShowxNum(140,170,temp,3,16,0X80); 	//显示电压值的小数部分
		adcx=Get_Adc_Average(ADC_Channel_1,10);		//得到ADC转换值
		temp=(float)adcx*(3.3/4096);			//得到ADC电压值
		adcx=temp;
		LCD_ShowxNum(124,190,temp,1,16,0);     	//显示电压值整数部分
		temp-=adcx;
		temp*=1000;
		LCD_ShowxNum(140,190,temp,3,16,0X80); 	//显示电压值的小数部分

		LED0=!LED0;

		Fre=0;
		}
}

4.实验结果

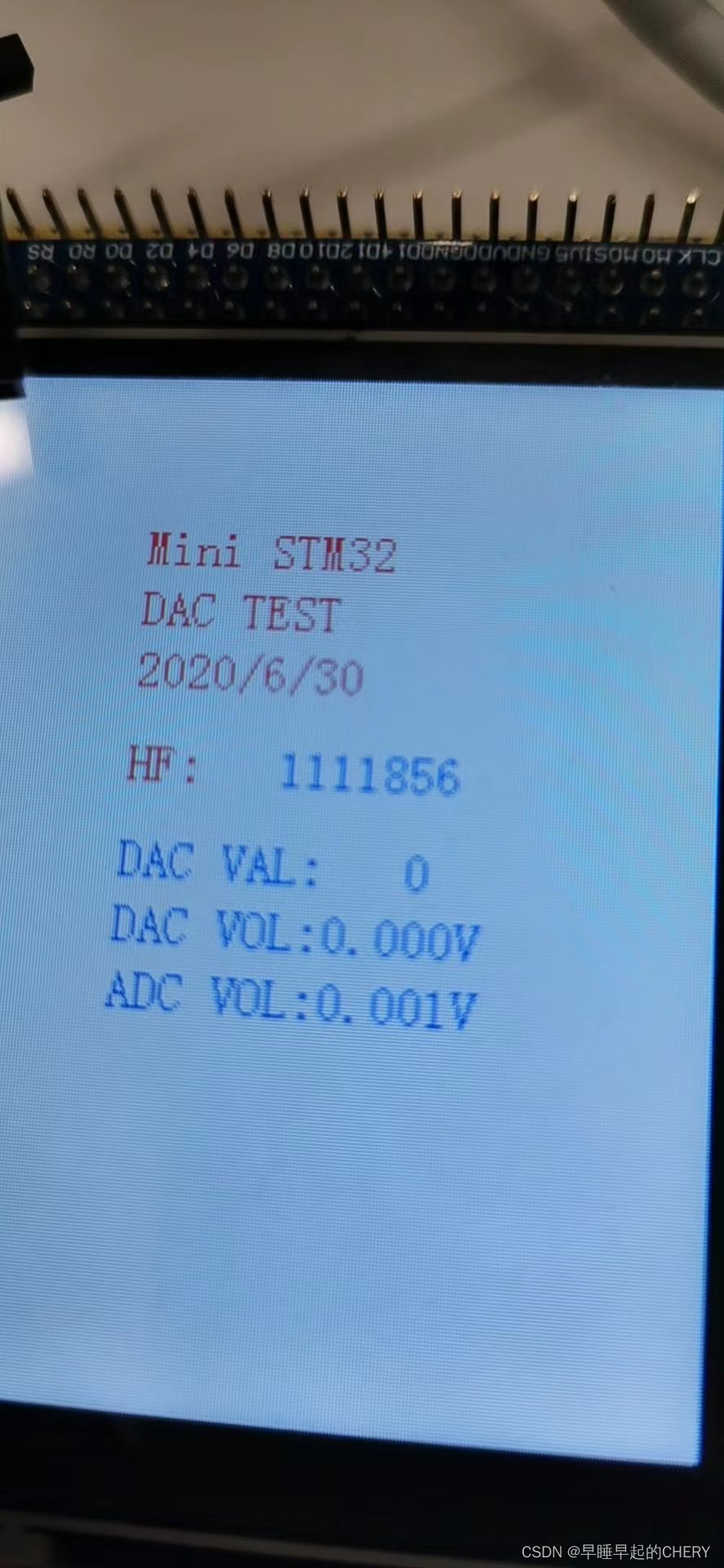

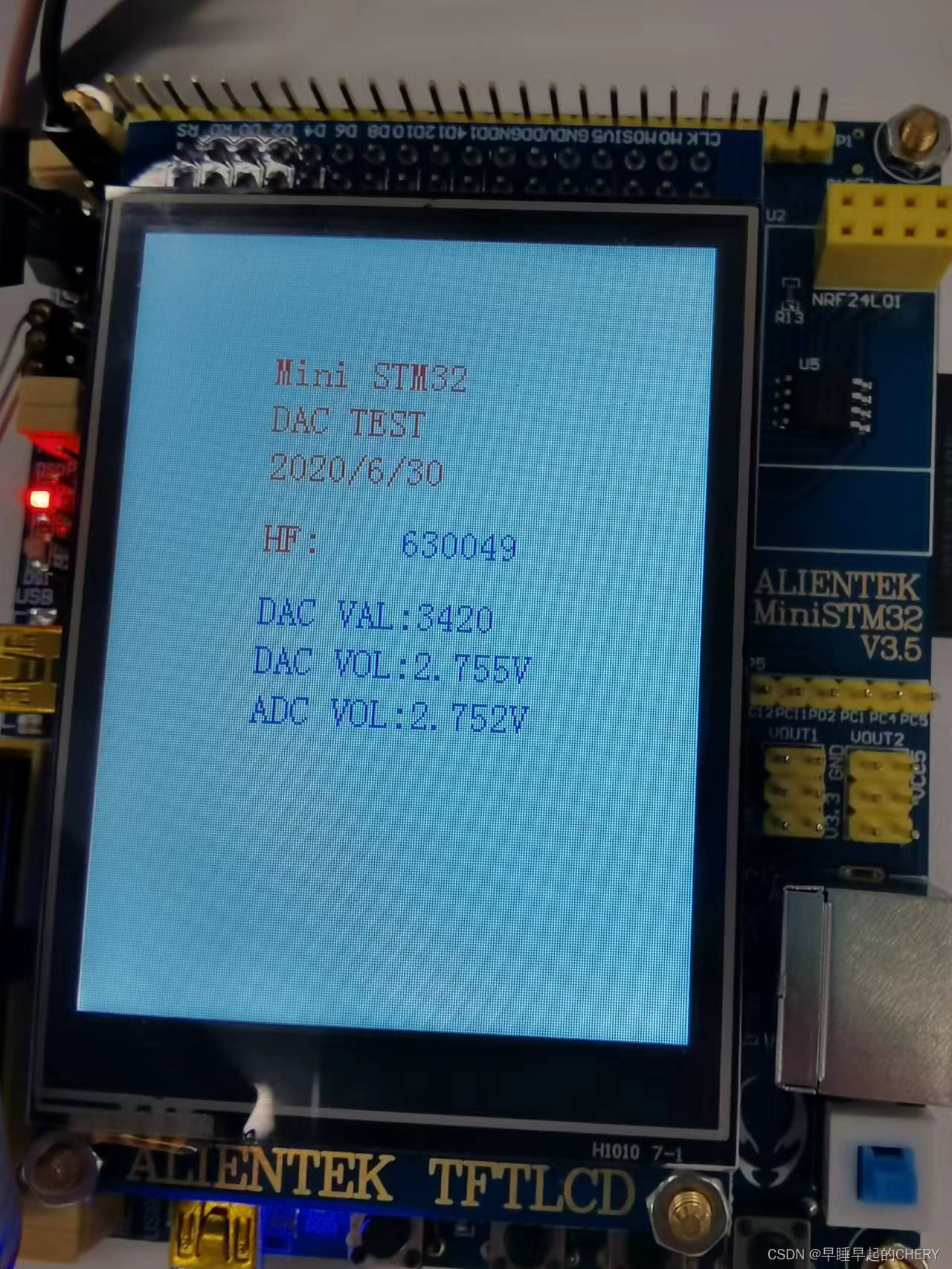

CPU基本都在进行DAC操作。和估计的250kHz在一个量级，但是会高一些，可能是定时器不够准确，以及Tsetting会比标示的更短一些。

主程序循环时，主要耗时的是DAC环节：

   while(1)
   {
       if(dvup){
           if(dacval<4000) dacval+=20;
           else dvup=0;
       }
       else{
           if(dacval>200) dacval-=20;
           else dvup=1;
       }
       DAC_SetChannel1Data(DAC_Align_12b_R, dacval);//DAC输出
       Fre++;
   }

尝试修改源码：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
  * @brief  Set the specified data holding register value for DAC channel1.
  * @param  DAC_Align: Specifies the data alignment for DAC channel1.
  *   This parameter can be one of the following values:
  *     @arg DAC_Align_8b_R: 8bit right data alignment selected
  *     @arg DAC_Align_12b_L: 12bit left data alignment selected
  *     @arg DAC_Align_12b_R: 12bit right data alignment selected
  * @param  Data : Data to be loaded in the selected data holding register.
  * @retval None
  */
void DAC_SetChannel1Data(uint32_t DAC_Align, uint16_t Data)
{
  __IO uint32_t tmp = 0;

  /* Check the parameters */
  //assert_param(IS_DAC_ALIGN(DAC_Align));
  //assert_param(IS_DAC_DATA(Data));

  tmp = (uint32_t)DAC_BASE;
  tmp += DHR12R1_OFFSET + DAC_Align;

  /* Set the DAC channel1 selected data holding register */
  *(__IO uint32_t *) tmp = Data;
}
