【电路设计】AD操作笔记

自己习惯的AD操作快捷键：

1、高亮当前层：shift + s
2、修改多个被选中器件的共通属性: view -> workspace panels -> PCB -> pcb inspector
3、选中多个器件，并进行上、下、左、右对齐：a + t/b/l/r
4、原理图器件快速粘性复制：shift + move
7、粘性移动：ctrl + move
8、DRC检查：tdr
9、根据选中的形状定义板子外形：dsd
10、尺寸测量：ctrl + m
11、清空测量标注：shift + c
12、原理图中选中器件，跳转到PCB图中对应的器件：ts
13、高亮显示信号：ctrl + click，使用 '[' 和 ‘]’ 键调节对比度
14、锁定器件：设置器件属性为locked
15、画一条线，选中线经过的器件：sl
16、根据选中的形状创建覆铜区域：TVG（Tools -> Convert -> Create Polygon from Selected Primitives）
17、根据选中的形状创建挖空区域：TVB
18、打开Inspector面板：shift + double click

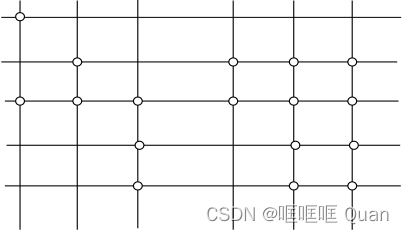

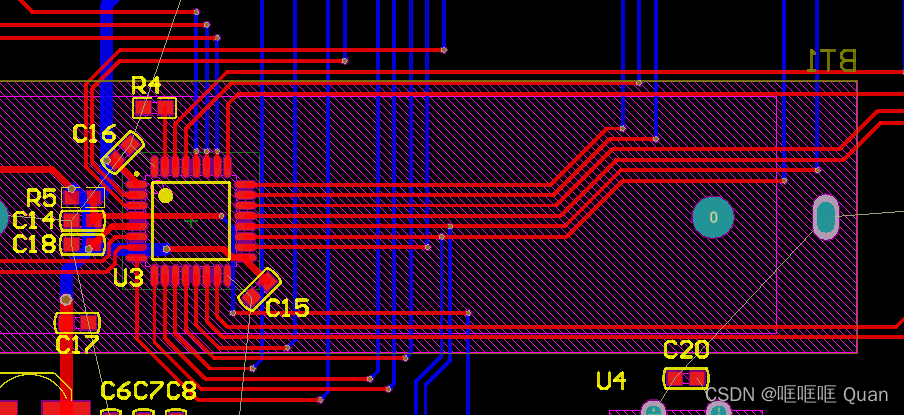

19、Grid Routing Strategy:

20. Special paste (paste with net): EA

21. Set origin point: eos

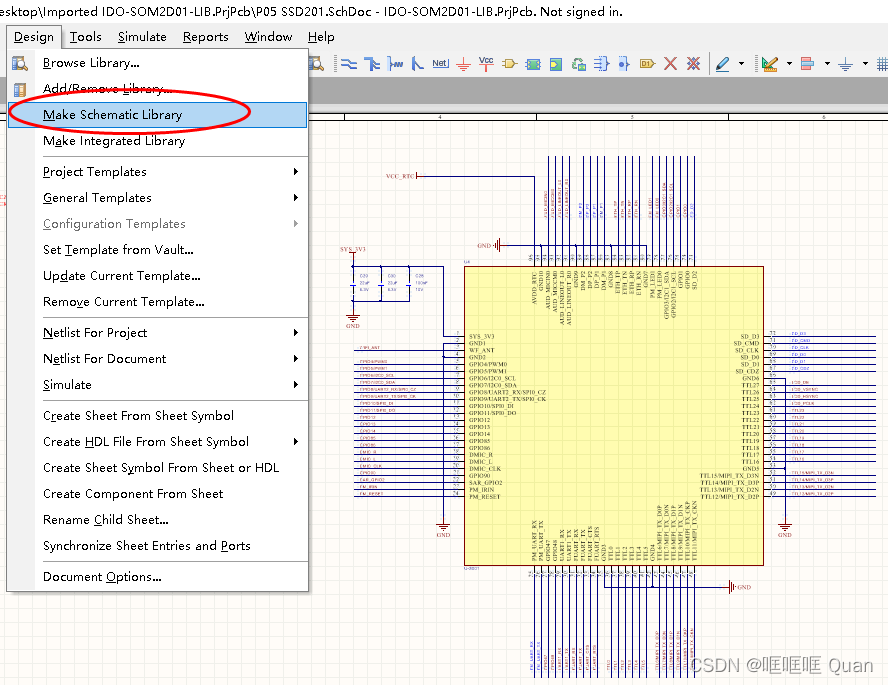

22. Make a schematic library from an existing schematic file:

23. Interactive Length Tuning: TR

24. View Netlist Status: RL
